一、管(guan)廊管(guan)道支吊(diao)架設計一般要求

  ①. 管(guan)廊上管(guan)道(dao)(dao)支(zhi)架(jia)的(de)(de)間距(ju)，受到管(guan)廊結(jie)構的(de)(de)梁(liang)及(ji)柱間距(ju)的(de)(de)限制。小管(guan)道(dao)(dao)支(zhi)架(jia)需要在(zai)次梁(liang)上作支(zhi)撐。對于大(da)直徑(jing)管(guan)道(dao)(dao)只(zhi)需在(zai)主梁(liang)上支(zhi)撐就(jiu)夠了(le)。

  ②. 管(guan)廊上(shang)敷設有(you)坡度的(de)管(guan)道，可通過調整管(guan)托下加型鋼或鋼板墊枕的(de)辦法來實現。對于放空氣體總(zong)(zong)管(guan)（或去火(huo)炬總(zong)(zong)管(guan)）宜(yi)布置在管(guan)廊柱子的(de)上(shang)方，以(yi)便于調整標高。

二、管廊管道固定架設計的注意點(dian)

  ①. 一般應在柱(zhu)子軸線的(de)主梁上設置，不要設在次梁上。

  ②. 盡量使固定架(jia)兩側的推力相差不要過大(da)。

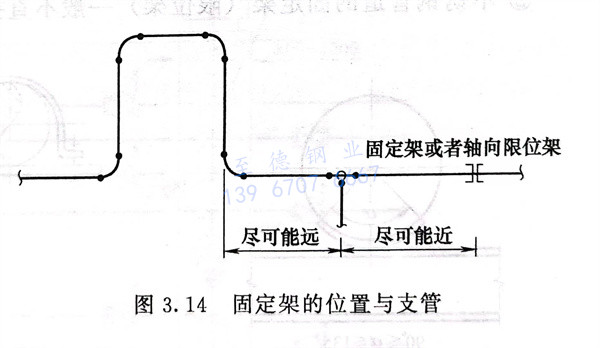

  ③. 管廊(lang)上不應(ying)在應(ying)力或位(wei)移量較大處連(lian)接支管，支管附近應(ying)設固定架（或軸(zhou)向限位(wei)架），如圖3.14所示。

三、管(guan)廊管(guan)道導(dao)向架設計的注意(yi)點

  ①. 導向(xiang)架的間距(ju)與對應的軸(zhou)向(xiang)力及(ji)管徑(jing)有關。

  ②. 有橫向(xiang)引出管道的接點時，導(dao)向(xiang)架與接點或彎(wan)頭的距離（沿管廊縱向(xiang)）不宜太(tai)近，應使管道有一(yi)定(ding)的柔性。

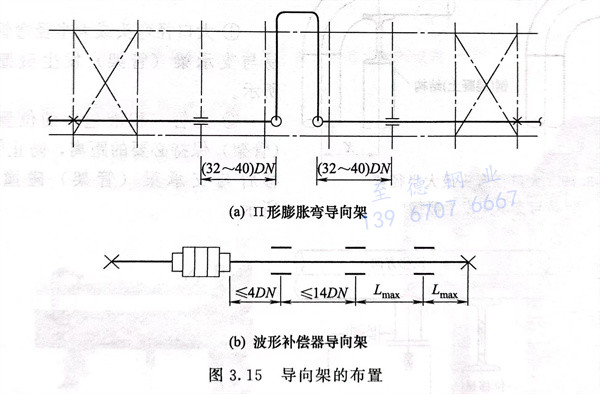

  ③. “II”形膨脹彎附近導(dao)向(xiang)(xiang)架的設(she)置及波形補償器(qi)附近導(dao)向(xiang)(xiang)架的設(she)置見圖3.15。

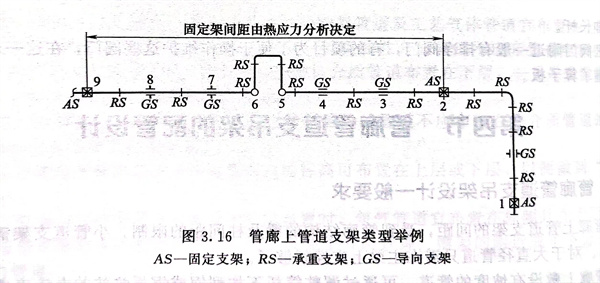

  ④. 設有(you)“II”形膨脹彎時，如圖3.16所示，4點及6～7點的距(ju)離(li)要適當，可按柔性(xing)分(fen)析決定，同時考慮管道的橫向位移(yi)不至于太大，1~22點之間(jian)管道應有(you)充分(fen)的柔性(xing)。

四、管廊(lang)上不銹鋼管道管架的設(she)計

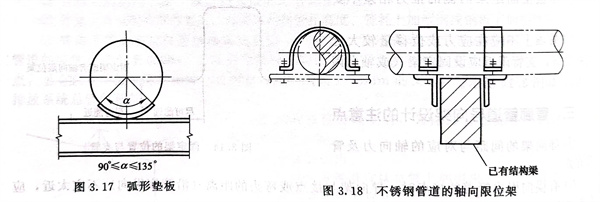

 ①. 管廊上管道的支承時，對于奧氏體不銹鋼裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。

  ②. 不銹鋼管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。

五、管廊上管道支架易碰(peng)撞(zhuang)的位置

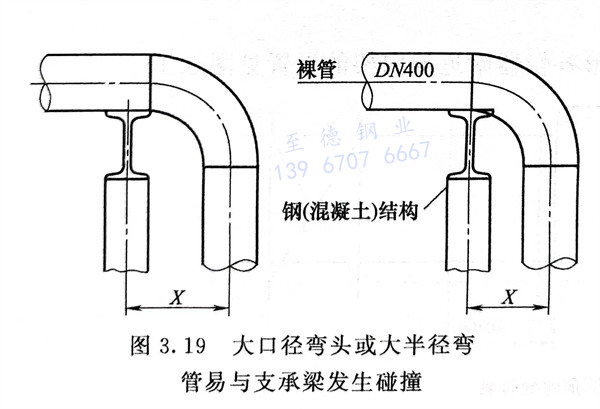

  ①. 大(da)口徑彎(wan)頭或大(da)半徑彎(wan)管(guan)在(zai)梁拐彎(wan)時，易與(yu)支承梁（管(guan)架）發(fa)生碰撞，如圖3.19所示。

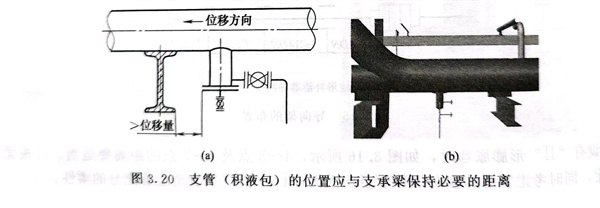

  ②. 支(zhi)管（積液包(bao)）的位置應(ying)與支(zhi)承(cheng)梁（管架）保(bao)持(chi)必(bi)要的距(ju)離，防止管子發生(sheng)熱位移后與支(zhi)承(cheng)梁（管架）碰撞，如圖(tu)3.20所示。

六、管(guan)廊上管(guan)道支吊架(jia)需(xu)開長圓孔的(de)位置

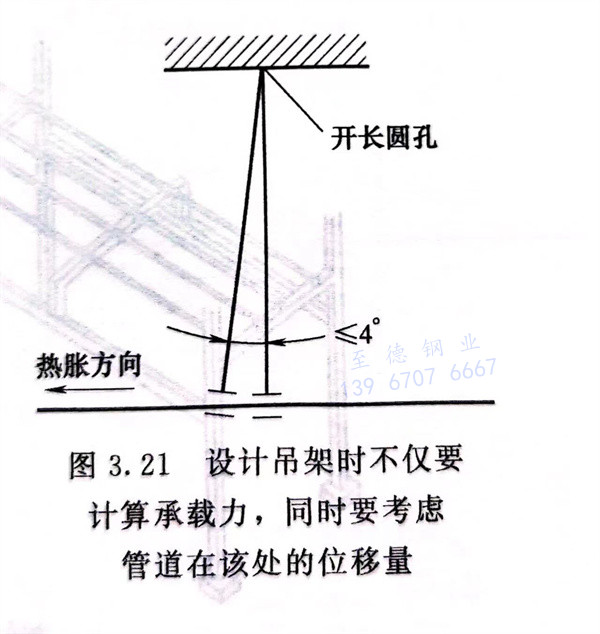

  設(she)計吊架時(shi)不僅要計算承(cheng)載力(li)，同時(shi)要考慮(lv)管道在(zai)該處的位移(yi)量，如果吊桿的位移(yi)過大，使得吊桿傾斜超(chao)過4°，應(ying)該在(zai)吊桿的生根部位設(she)置長圓孔，如圖(tu)3.21所示。

七、管(guan)道出裝置界區前管(guan)架的(de)設計

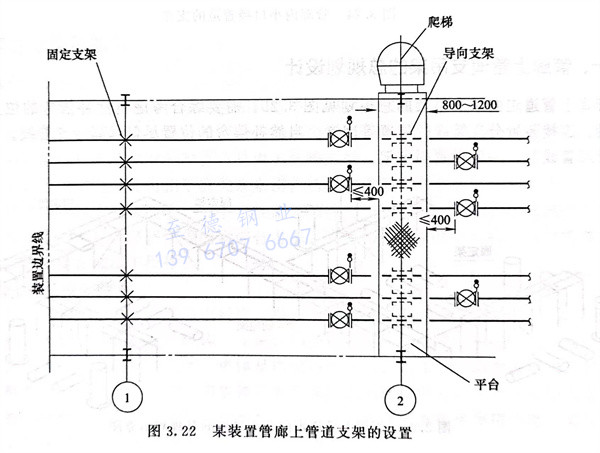

  管道(dao)出(chu)裝置(zhi)(zhi)界區(qu)前(qian)需要(yao)設置(zhi)(zhi)固定架。保護界區(qu)內閥門和法蘭(lan)連接(jie)位置(zhi)(zhi)的受(shou)力安全。同(tong)時固定架界區(qu)內、外兩(liang)側的設計(ji)單位可(ke)以分(fen)別計(ji)算應力，互相不干涉，見圖(tu)3.22。

八、易被(bei)扭彎的(de)側縱連系梁計算

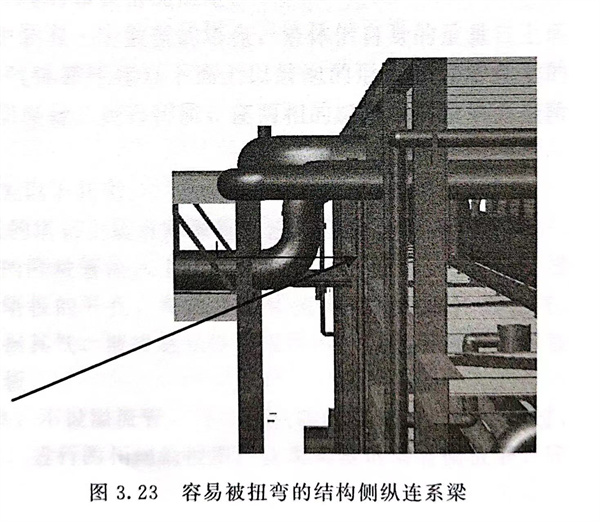

  結(jie)(jie)構(gou)側縱連系(xi)梁經常被管(guan)道(dao)的(de)支架扭彎(wan)(wan)，如圖(tu)3.23中箭(jian)頭所(suo)示的(de)鋼梁。某工程約定管(guan)道(dao)符合標準M（力矩(ju)(ju)）＜7.5B（kN·mm）的(de)可以不向結(jie)(jie)構(gou)專業提轉矩(ju)(ju)條件(jian)，不會(hui)產(chan)生(sheng)扭彎(wan)(wan)的(de)現象，其中Br為結(jie)(jie)構(gou)側縱連系(xi)梁翼(yi)緣寬度(du)。

九(jiu)、管廊內小口徑管道的支撐(cheng)

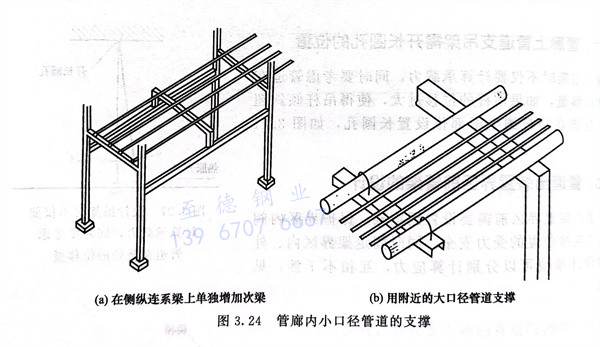

  管廊的主橫梁(liang)間距較大，小口(kou)徑管道(dao)的最大允許跨距較小，為了滿足小口(kou)徑管道(dao)的支撐可以采取(qu)圖(tu)3.24所示結構。

十、管(guan)廊上(shang)管(guan)道支(zhi)吊(diao)架的總規劃設計

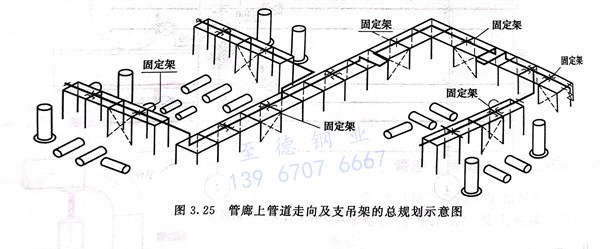

  管(guan)廊上管(guan)道走向及支吊架的(de)總(zong)規劃見圖3.25，需要綜合考慮(lv)自然(ran)補(bu)償彎(wan)的(de)位置(zhi)、固(gu)定(ding)架的(de)位置(zhi)、連接裝置(zhi)分(fen)(fen)支管(guan)線(xian)的(de)位置(zhi)等因(yin)素。自然(ran)補(bu)償彎(wan)的(de)位置(zhi)盡量遠離分(fen)(fen)支管(guan)線(xian)。裝置(zhi)管(guan)線(xian)連接主管(guan)廊管(guan)線(xian)前，一般設置(zhi)固(gu)定(ding)架。
