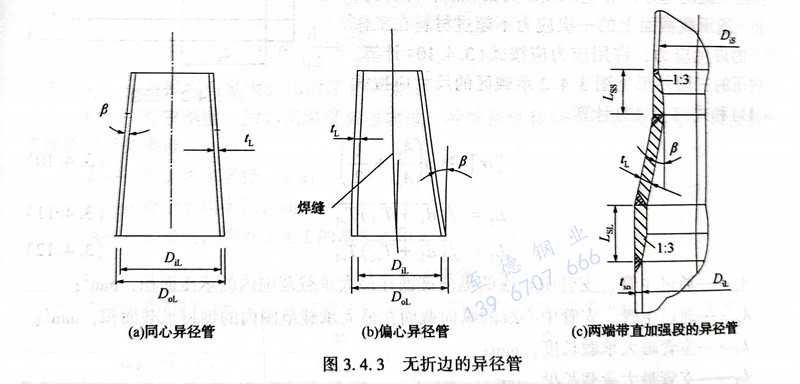

1. 無折(zhe)邊的(de)非標(biao)準不銹鋼異徑(jing)管(圖3.4.3)的(de)設計,應(ying)符合下列要求。


圖 3.jpg


   ①. 無折邊的不銹(xiu)鋼異(yi)徑管可采用鋼板卷焊,對偏心異徑管的焊縫宜位于如圖3.4.3(b)所示的位置。


   ②. 無折(zhe)邊不銹鋼(gang)異徑管(guan)的(de)設計壓力,應符合規范的(de)規定。


   ③. 同心(xin)異徑(jing)管,斜邊(bian)與(yu)軸(zhou)線(xian)的(de)夾角β不宜大于15°。偏(pian)心(xin)異徑(jing)管斜邊(bian)與(yu)端部軸(zhou)線(xian)的(de)夾角β不宜大于30°。



2. 受內(nei)壓無折(zhe)邊異徑管(guan)的厚度(du),應按下(xia)列要(yao)求確定。


   ①. 應按(an)設定的斜(xie)邊與軸線的夾角β,以下列三個公(gong)式計算異徑管各部的厚度,選其厚度最大值。

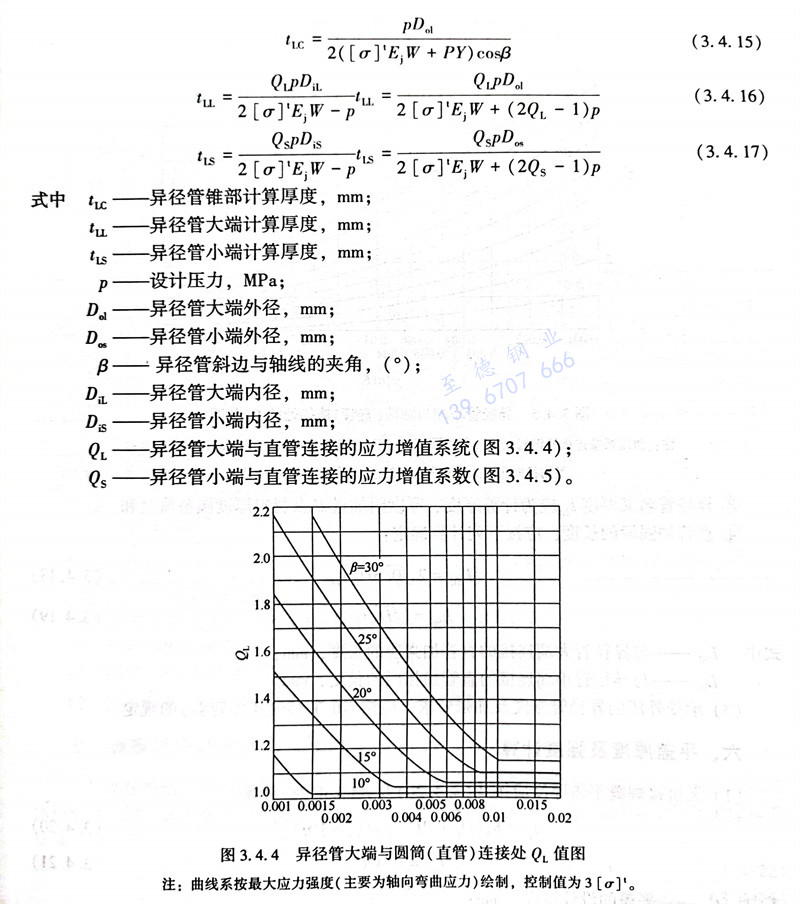

式 15.jpg

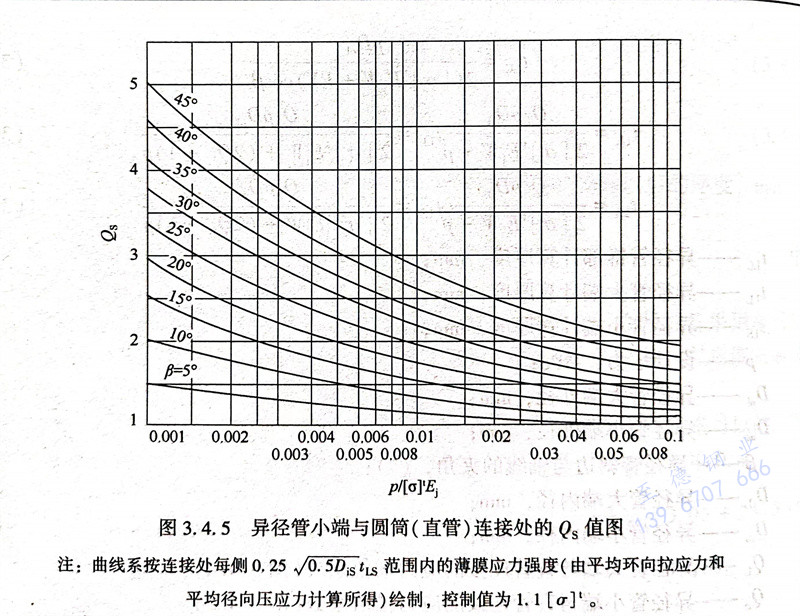

圖 5.jpg


   ②. 異(yi)徑管(guan)厚度的(de)選取:


      a. 當計算的(de)厚(hou)度(du)(du)最大(da)值小(xiao)于或等于大(da)端連接的(de)直(zhi)管(guan)有效(xiao)厚(hou)度(du)(du)t。時,異(yi)徑管(guan)的(de)名義厚(hou)度(du)(du)可取與直(zhi)管(guan)相同(tong)的(de)名義厚(hou)度(du)(du)。


      b. 當計(ji)算的(de)厚(hou)度最(zui)大值(zhi)大于大端(duan)連接(jie)的(de)直管(guan)有效(xiao)厚(hou)度t。時,應(ying)按(an)下述要(yao)求處理(li):管(guan)道布置(zhi)允許減(jian)小斜(xie)邊與(yu)軸線的(de)夾(jia)角β時,可重新計(ji)算;不能改小斜(xie)邊與(yu)軸線的(de)夾(jia)角β時,可采用(yong)式(3.4.15)~式(3.4.17)方(fang)法計(ji)算的(de)厚(hou)度最(zui)大值(zhi),并采用(yong)無折邊的(de)非(fei)標準異徑管(guan)[圖3.4.33(c)])]的(de)設計(ji)結構,該異徑管(guan)應(ying)在(zai)兩端(duan)增加直管(guan)的(de)加強(qiang)段。


  ③. 異徑管名義厚(hou)(hou)度(du)t,應為(wei)計算厚(hou)(hou)度(du)、厚(hou)(hou)度(du)附加量C及材料厚(hou)(hou)度(du)圓整(zheng)值(zhi)之和。


  ④. 直(zhi)管(guan)加強段(duan)的(de)長度,應按下列(lie)計算確定:

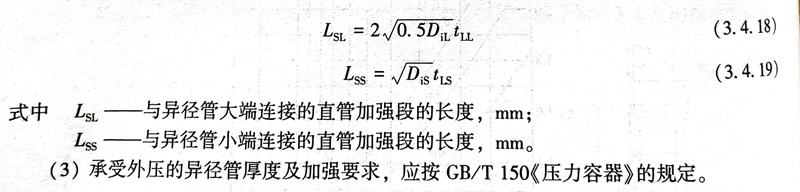

式 18.jpg



3. 承受外壓的不銹鋼異(yi)徑管厚度及加強要求(qiu),應按(an)GB/T 150《壓力(li)容(rong)器》的規定。
