1. 某工程施工時，由(you)于某管(guan)道(dao)的三通(tong)未采購到(dao)，業主(zhu)發聯(lian)絡單讓管(guan)道(dao)設計人員判斷在(zai)主(zhu)管(guan)直接開(kai)孔焊接支(zhi)管(guan)是(shi)否可行(xing)。

2. 支(zhi)管連接形式的選用(yong)

  支(zhi)(zhi)管(guan)(guan)直接(jie)(jie)(jie)焊接(jie)(jie)(jie)在主管(guan)(guan)上(shang)的支(zhi)(zhi)管(guan)(guan)連接(jie)(jie)(jie)，除(chu)下列情況(kuang)外，應進行開孔補(bu)強校(xiao)核(he)，并根(gen)據校(xiao)核(he)結果采取(qu)相應的補(bu)強措(cuo)施；支(zhi)(zhi)管(guan)(guan)通(tong)過加強度接(jie)(jie)(jie)頭與主管(guan)(guan)連接(jie)(jie)(jie)；支(zhi)(zhi)管(guan)(guan)連接(jie)(jie)(jie)處作為一個(ge)整體受壓元件設計、制造并經檢驗(yan)合格。

  直接(jie)焊接(jie)在主管(guan)(guan)上的(de)支(zhi)管(guan)(guan)連接(jie)應(ying)符合下(xia)列(lie)要求：不(bu)應(ying)用于有機(ji)械振動(dong)、壓力(li)脈動(dong)和(he)溫度(du)急(ji)劇變化的(de)部(bu)位的(de)管(guan)(guan)道；不(bu)宜用于設(she)計溫度(du)超過425℃的(de)管(guan)(guan)道；當(dang)支(zhi)管(guan)(guan)連接(jie)處(chu)承受由于支(zhi)管(guan)(guan)熱變形、外荷載(zai)(zai)及(ji)支(zhi)架位移(yi)等引起的(de)應(ying)力(li)時，應(ying)對附加(jia)荷載(zai)(zai)在支(zhi)管(guan)(guan)連接(jie)處(chu)產生的(de)影響進行(xing)分(fen)析并采取必要的(de)加(jia)強措(cuo)施。

  下列工況的支管(guan)連接應采用三通(tong)、45°斜三通(tong)或四通(tong)；承受(shou)機械振動(dong)、壓力脈(mo)動(dong)和溫(wen)度急劇變化的管(guan)道(dao)分支。設計壓力等于或大于2.0MPa、設計溫(wen)度超過250℃以(yi)及支管(guan)外徑與主(zhu)管(guan)外徑之比大于0.8。

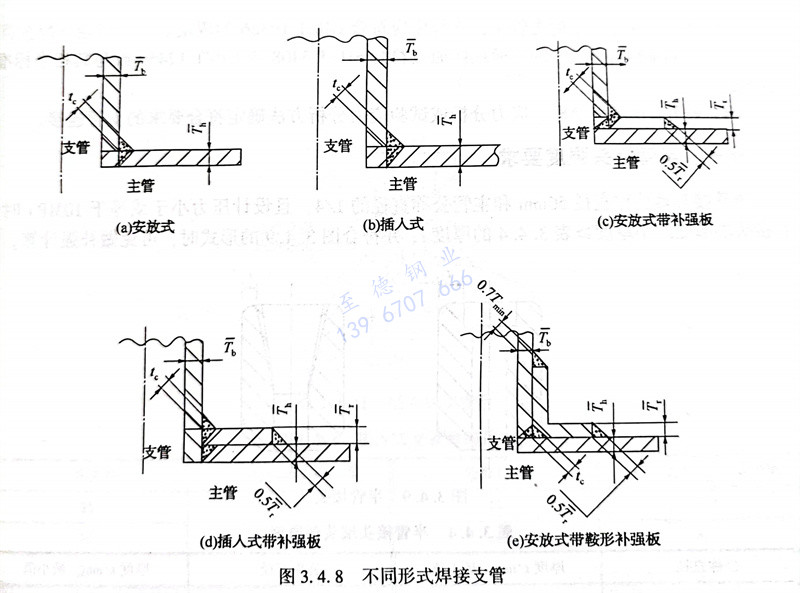

3. 支管(guan)與(yu)主管(guan)的焊(han)接結構見圖3.4.8。

4. 等面積補(bu)強法的要求

  ①. 支(zhi)管連接的補(bu)(bu)(bu)強計(ji)(ji)算(suan)可采用等面(mian)積(ji)補(bu)(bu)(bu)強法(fa)，等面(mian)積(ji)補(bu)(bu)(bu)強法(fa)是(shi)開(kai)孔補(bu)(bu)(bu)強計(ji)(ji)算(suan)的最低要求，等面(mian)積(ji)補(bu)(bu)(bu)強法(fa)計(ji)(ji)算(suan)時應符合下列(lie)規定(ding)；

  a. 當主(zhu)管(guan)(guan)(guan)外(wai)(wai)(wai)徑與(yu)主(zhu)管(guan)(guan)(guan)最(zui)小壁厚(hou)之(zhi)比(bi)小于(yu)(yu)100時(shi)，支管(guan)(guan)(guan)外(wai)(wai)(wai)徑與(yu)主(zhu)管(guan)(guan)(guan)外(wai)(wai)(wai)徑之(zhi)比(bi)不(bu)應大(da)于(yu)(yu)1.0；當主(zhu)管(guan)(guan)(guan)外(wai)(wai)(wai)徑與(yu)主(zhu)管(guan)(guan)(guan)最(zui)小壁厚(hou)之(zhi)比(bi)等于(yu)(yu)或大(da)于(yu)(yu)100時(shi)，支管(guan)(guan)(guan)外(wai)(wai)(wai)徑與(yu)主(zhu)管(guan)(guan)(guan)外(wai)(wai)(wai)徑之(zhi)比(bi)應小于(yu)(yu)0.5；

   b. 支管(guan)軸(zhou)線和主管(guan)軸(zhou)線相交，其(qi)夾角β不應小于45°。

 ②. 外加補強材料應符(fu)合(he)以(yi)下規定：

   a. 外加補強材(cai)料可不同(tong)于主管(guan)材(cai)料，但應和(he)主管(guan)、支(zhi)管(guan)材(cai)料具有相似(si)的焊接(jie)性能、熱處理要求、電位差和(he)熱膨脹系(xi)數等；

   b. 當外加(jia)補強材料的(de)(de)許(xu)(xu)(xu)用(yong)(yong)(yong)應力(li)低于主管(guan)材料的(de)(de)許(xu)(xu)(xu)用(yong)(yong)(yong)應力(li)時(shi)，用(yong)(yong)(yong)于補強的(de)(de)截面積A，應乘以二者許(xu)(xu)(xu)用(yong)(yong)(yong)應力(li)的(de)(de)比(bi)值后再進行(xing)校核；當補強材料的(de)(de)許(xu)(xu)(xu)用(yong)(yong)(yong)應力(li)高于主管(guan)材料的(de)(de)許(xu)(xu)(xu)用(yong)(yong)(yong)應力(li)時(shi)，材料強度的(de)(de)影響可不予考(kao)慮。

 ③. 對(dui)于GC1級壓(ya)力管(guan)道和(he)劇烈循環工(gong)況，不(bu)宜采用補強板進行補強。

 ④. 下列管件或連(lian)接結構不得用于劇烈循環工況：

   a. 非軋制(zhi)或非鍛造成型的三通；

   b. 圖(tu)3.4.8所示(shi)（a）和（c）的支(zhi)管連(lian)接結構；

   c. 管表號為Sch10S及以下的(de)管件。

 5. 當(dang)用于劇烈循環(huan)工(gong)況時，應采(cai)用圖3.4.8（b）或(huo)（d）的結(jie)構，補強(qiang)板上設置(zhi)排氣孔(kong)。

 6. 如果主管(guan)(guan)道(dao)壁厚設(she)(she)計有足夠的裕量，經核(he)算則支管(guan)(guan)可(ke)直接(jie)開(kai)孔焊(han)接(jie)在主管(guan)(guan)上(shang)，不需(xu)要另外的補(bu)(bu)強(qiang)板（注意補(bu)(bu)強(qiang)和(he)另外補(bu)(bu)強(qiang)的區別，補(bu)(bu)強(qiang)不一定非得設(she)(she)計另外的補(bu)(bu)強(qiang)板，管(guan)(guan)道(dao)本身的富裕厚度也可(ke)補(bu)(bu)強(qiang)）。

 7. 有(you)的規范(fan)規定(ding)，有(you)支管連接(jie)的管子因開(kai)孔而被削弱(ruo)，除非管子周向(xiang)應力小于管材屈服(fu)強(qiang)度的20％，否則必須(xu)進行(xing)補(bu)強(qiang)板（圈(quan)）結構補(bu)強(qiang)。
