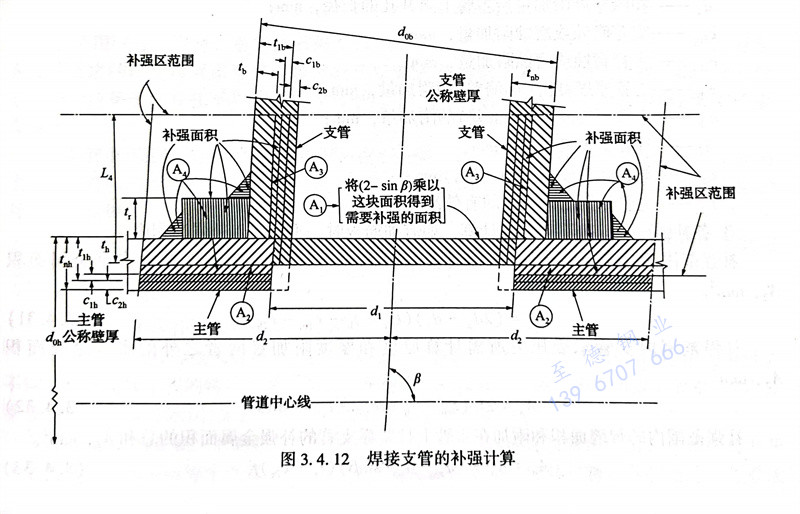

1. 焊接支管的補強計算（如圖(tu)3.4.12所示），應符合(he)下列(lie)要求。

2. 支(zhi)管(guan)軸線(xian)與(yu)主(zhu)管(guan)軸線(xian)斜交的(de)結構型式(shi)，圖中支(zhi)管(guan)軸線(xian)與(yu)主(zhu)管(guan)軸線(xian)的(de)夾角β應介于(yu)45°～90°。主(zhu)管(guan)為焊接管(guan)時，焊縫應位于(yu)主(zhu)管(guan)的(de)斜下(xia)方。

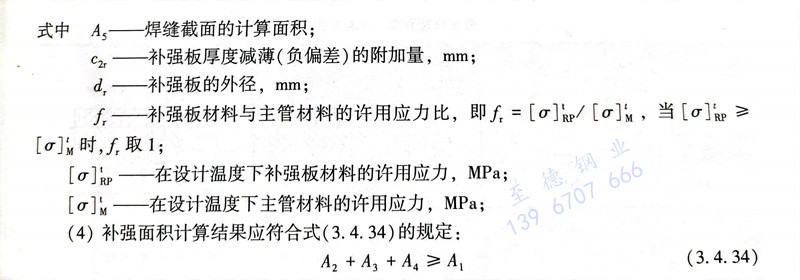

3. 開孔補強面積的計(ji)算方法：

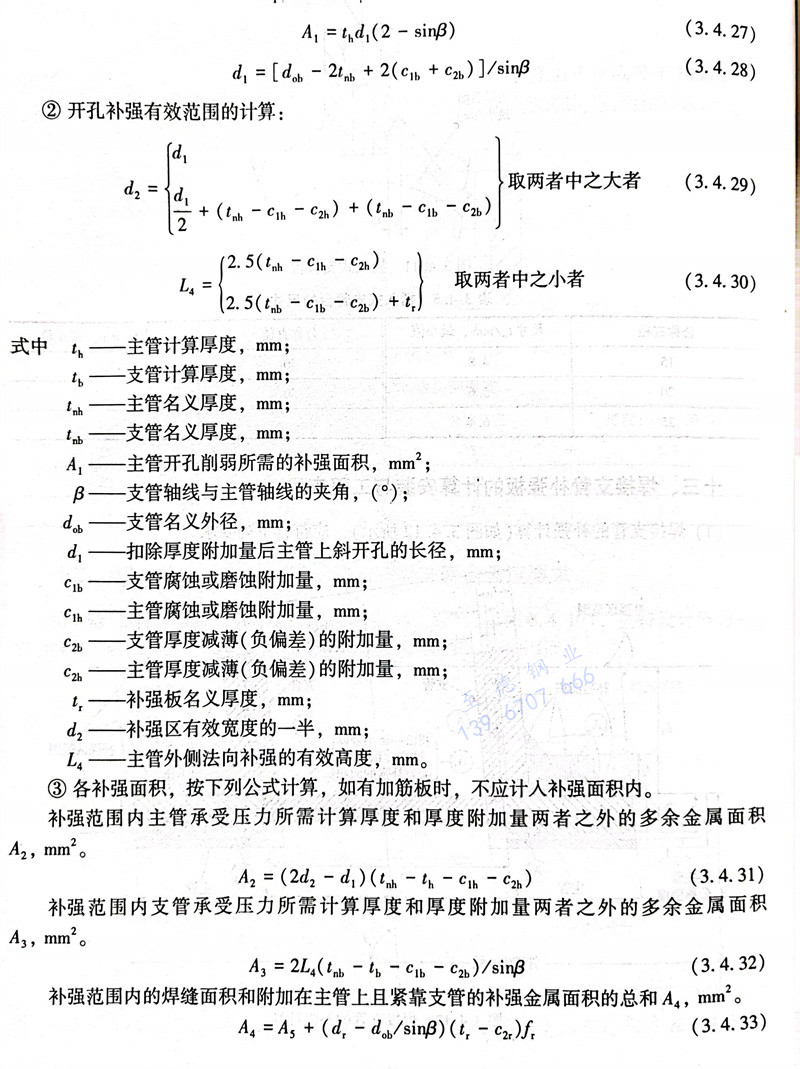

  ①. 主管開(kai)孔需(xu)補強(qiang)的面積A41，應(ying)按式（3.4.27）確定(ding)：

5. 主管上多支(zhi)管的(de)補強，應符合下列要求：

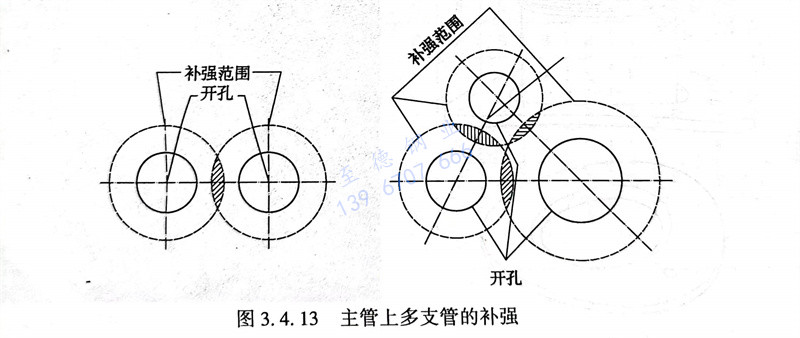

  ①. 當(dang)主管上任意兩個或(huo)兩個以(yi)上相鄰開孔(kong)(kong)的(de)(de)(de)中心距小(xiao)于相鄰兩孔(kong)(kong)平(ping)均直(zhi)徑(jing)的(de)(de)(de)2倍，其補強(qiang)范(fan)圍重疊時(shi)（如(ru)圖(tu)3.4.13所示），此(ci)兩個或(huo)兩個以(yi)上的(de)(de)(de)開孔(kong)(kong)必須按前(qian)面的(de)(de)(de)敘述(shu)進行補強(qiang)計(ji)算，并采用聯(lian)合(he)補強(qiang)方式進行補強(qiang)。

  ②. 采用聯合補(bu)強(qiang)(qiang)時，總補(bu)強(qiang)(qiang)面積(ji)(ji)不(bu)(bu)應小于(yu)各(ge)孔(kong)單獨補(bu)強(qiang)(qiang)所需(xu)補(bu)強(qiang)(qiang)面積(ji)(ji)之和(he)，置于(yu)兩相(xiang)(xiang)鄰(lin)孔(kong)之間的(de)補(bu)強(qiang)(qiang)面積(ji)(ji)至少應等(deng)于(yu)各(ge)孔(kong)所需(xu)補(bu)強(qiang)(qiang)面積(ji)(ji)之和(he)的(de)50％，且此兩相(xiang)(xiang)鄰(lin)孔(kong)中心距至少應等(deng)于(yu)兩開(kai)孔(kong)平均直徑(jing)的(de)1.5倍。在(zai)計(ji)算補(bu)強(qiang)(qiang)面積(ji)(ji)時，任何(he)部分截面不(bu)(bu)得重復計(ji)入(ru)。

6. 管(guan)道開孔(kong)補強的兩種方法：

   ①. 補強圈(quan)補強：以(yi)全熔(rong)透焊縫將(jiang)內部或外部補強圈(quan)與支管、主管相焊。

   ②. 整體(ti)補(bu)強：增(zeng)加主管(guan)(guan)厚度，或以全熔透焊縫將(jiang)厚壁支管(guan)(guan)或整體(ti)補(bu)強鍛件與主管(guan)(guan)相焊。

7. 采用(yong)補強圈補強時應(ying)遵守的規(gui)定：

   ①. 采用的鋼(gang)材標(biao)準抗拉強(qiang)度σb≤540MPa;

   ②. 主(zhu)管壁名義厚度δn≤38mmm；

   ③. 補強圈厚度應(ying)不大于1.58m。

8. 工程應用。

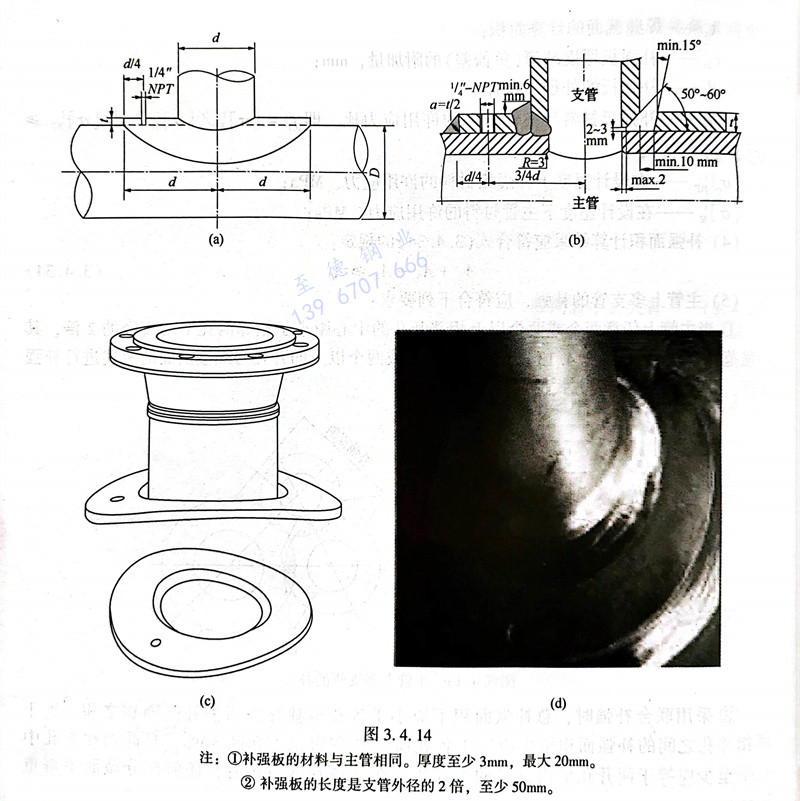

  ①. 某國外工程(cheng)補(bu)強板設計簡(jian)化見圖3.4.14。

  ②. 分支(zhi)表(biao)對(dui)補強板的規定

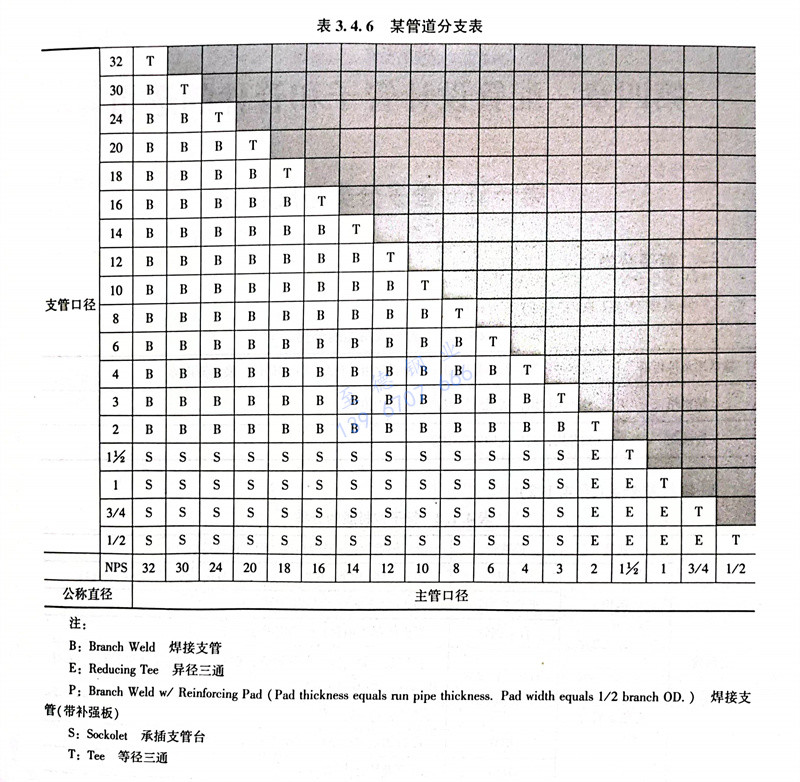

      對(dui)于國內外設(she)計(ji)單(dan)位，對(dui)于分(fen)支(zhi)(zhi)連(lian)接形式的選用規定可能不同，根據具體(ti)工程的特點、管道物料、設(she)計(ji)壓(ya)力和(he)溫(wen)度、采購市場等因(yin)素，通常編制(zhi)“分(fen)支(zhi)(zhi)表”（見表3.4.6示例）來規定，在(zai)管道支(zhi)(zhi)管帶或不帶加(jia)強(qiang)板(ban)。

  ③. 補強(qiang)板的(de)安裝

     下面是一(yi)個(ge)(ge)補(bu)(bu)強板的(de)(de)組裝示例。a.確定支(zhi)(zhi)(zhi)管(guan)(guan)(guan)的(de)(de)位置，并在主管(guan)(guan)(guan)上(shang)開一(yi)個(ge)(ge)圓(yuan)孔，其直徑(jing)應等于支(zhi)(zhi)(zhi)管(guan)(guan)(guan)的(de)(de)內(nei)徑(jing)。b.對支(zhi)(zhi)(zhi)管(guan)(guan)(guan)進行(xing)修整，使其與管(guan)(guan)(guan)道外徑(jing)相等，并形(xing)成約30mm的(de)(de)焊接坡(po)口(kou)。c．將(jiang)支(zhi)(zhi)(zhi)管(guan)(guan)(guan)放置在管(guan)(guan)(guan)道上(shang)的(de)(de)孔位置周圍，間隙約為3～4mm，并在足(zu)夠多(duo)的(de)(de)位置點(dian)焊支(zhi)(zhi)(zhi)管(guan)(guan)(guan)。然后新的(de)(de)分(fen)支(zhi)(zhi)(zhi)可(ke)以完全(quan)焊接。根據要求進行(xing)無損(sun)(sun)檢測(ce)（NDE）。d.通(tong)過(guo)分(fen)支(zhi)(zhi)(zhi)將(jiang)補(bu)(bu)強板放置。在足(zu)夠數量的(de)(de)地方點(dian)焊，然后將(jiang)補(bu)(bu)強板內(nei)外完全(quan)焊接；根據規定再次進行(xing)無損(sun)(sun)檢測(ce)。注(zhu)意，如(ru)果支(zhi)(zhi)(zhi)管(guan)(guan)(guan)處的(de)(de)法(fa)蘭是焊接的(de)(de)，必須確保(bao)補(bu)(bu)強板環放置得更(geng)早。

  ④. 通(tong)氣孔（weep-hole）

     見圖3.4.14（c）和（d），可(ke)(ke)能(neng)看到補(bu)強(qiang)板（加強(qiang)墊）上有一個(ge)(ge)(ge)圓孔(kong)(kong)(kong)。這(zhe)是(shi)一個(ge)(ge)(ge)“通(tong)(tong)(tong)氣孔(kong)(kong)(kong)”，通(tong)(tong)(tong)常(chang)可(ke)(ke)設置為1／4”NPT，可(ke)(ke)能(neng)有多種(zhong)功(gong)能(neng)。有時也稱(cheng)為信號孔(kong)(kong)(kong)（tell tale hole）或通(tong)(tong)(tong)氣孔(kong)(kong)(kong)（vent hole）。關于這(zhe)個(ge)(ge)(ge)孔(kong)(kong)(kong)的(de)使用(yong)眾(zhong)說紛紜(yun)，因此筆者(zhe)給(gei)出了泄放孔(kong)(kong)(kong)的(de)兩種(zhong)可(ke)(ke)能(neng)用(yong)途：a.通(tong)(tong)(tong)氣孔(kong)(kong)(kong)可(ke)(ke)以通(tong)(tong)(tong)過(guo)肥皂泡方法測(ce)試，以檢查是(shi)否泄漏。b.在焊接過(guo)程(cheng)中，這(zhe)個(ge)(ge)(ge)孔(kong)(kong)(kong)可(ke)(ke)作為截留氣體的(de)通(tong)(tong)(tong)風口，防止補(bu)強(qiang)板變成“夾套”容(rong)器(qi)。

壓(ya)力試驗完成后，應密封補強(qiang)墊(dian)上的通氣孔(kong)。

ASME B31.3第304規(gui)定(ding)：應在襯墊或鞍座的(de)側(ce)面提(ti)供一(yi)個通氣(qi)孔，以(yi)顯示支管(guan)和管(guan)路之間(jian)焊縫的(de)泄漏，并(bing)允許在焊接和熱處(chu)理期間(jian)通氣(qi)。
