a. 不(bu)銹鋼彎管表面(mian)(mian)不(bu)應有裂紋、折疊、重皮(pi)、凹陷、尖(jian)銳劃(hua)痕(hen)等缺(que)陷。表面(mian)(mian)以現裂紋、重皮(pi)等缺(que)陷，應逐步修(xiu)(xiu)磨直至(zhi)缺(que)陷完全消除，修(xiu)(xiu)磨后的實際壁厚應符合14.3.2.6c條(tiao)要求。

b. 不銹鋼(gang)彎管不應有過燒組織，不應出現晶間裂紋。

c.  不銹鋼彎管任何一點的實測壁厚不應小于管系直管最小壁厚S_m。

d. 熱彎不銹鋼彎管(guan)的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應大于7％；冷彎彎管的圓度不應大于8％；對于主蒸汽管道、再熱蒸汽管道及設計壓力＞8MPa的管道，彎管圓度不應大于5％。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

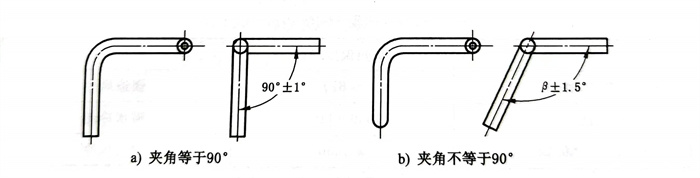

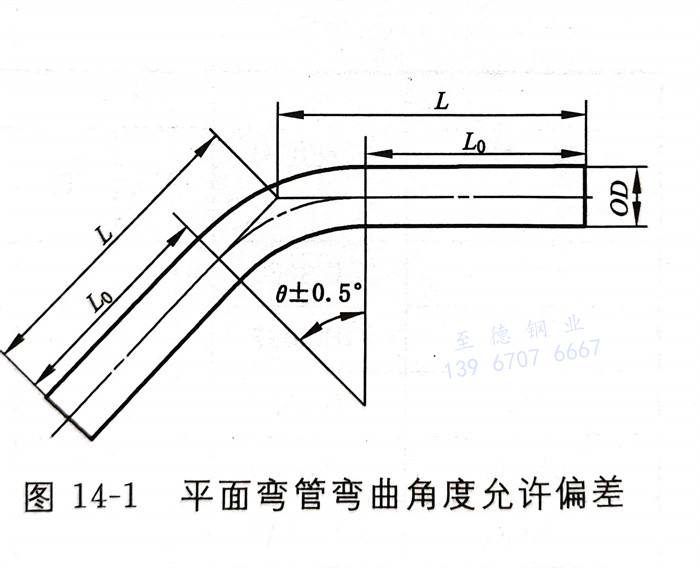

e. 平(ping)面彎(wan)管彎(wan)曲角度的允(yun)(yun)許偏差(cha)(cha)為±0.5°（如圖14-1所(suo)示(shi)）；不(bu)在同一平(ping)面上兩個連續彎(wan)空(kong)間夾角β的允(yun)(yun)許偏差(cha)(cha)：當夾角成90°時(shi)，允(yun)(yun)許偏差(cha)(cha)為±1°；當夾角不(bu)成90°時(shi)，允(yun)(yun)許偏差(cha)(cha)為士1.5°（如圖14-2所(suo)示(shi)）。

f. 不銹鋼(gang)彎管的彎曲半徑允許偏差為±50mm。

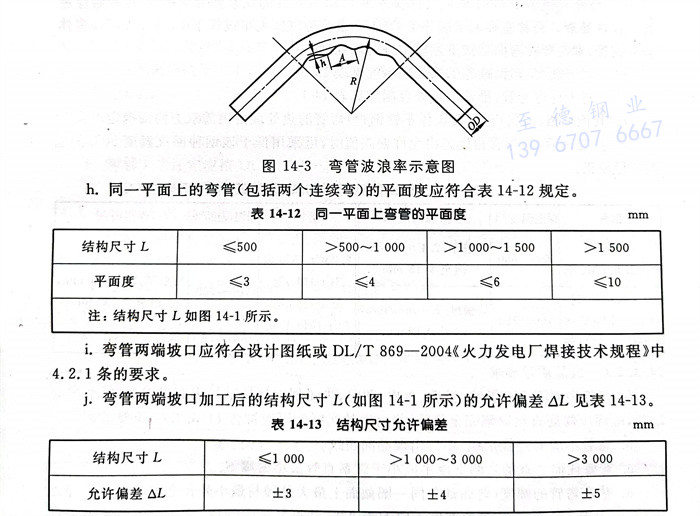

g. 熱彎彎管(guan)和波浪(lang)(lang)率（波高h與外徑OD之(zhi)比(bi)）不應(ying)大于2％，冷彎彎管(guan)的(de)波浪(lang)(lang)率不應(ying)大于3％，且(qie)波距(ju)A與波高h之(zhi)比(bi)應(ying)大于12（如圖14-3所示(shi)）。

h. 同一平面上的(de)彎管(guan)（包括兩個連續彎）的(de)平面度(du)應符合(he)表14-12規定(ding)。

i. 不(bu)銹鋼彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。

j. 不銹鋼彎管兩端坡口加工后的結構尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。

k. 合(he)金鋼彎管熱處理后的(de)硬度值、金相組織和晶粒度應符合(he)相應的(de)鋼管技術標(biao)準要求(qiu)。

l. 不銹鋼(gang)彎管應清除內外壁雜物，并按供需雙方協議規定的方法清除彎管的氧化皮。
