化(hua)工鋼(gang)制(zhi)承(cheng)插(cha)焊管(guan)件是以美國(guo)和日(ri)本管(guan)件相關標準為依(yi)據，并結合(he)我國(guo)化(hua)工行(xing)業(ye)實際情(qing)況制(zhi)定的一種專用(yong)管(guan)件標準，常用(yong)于小(xiao)型管(guan)道。

1. 承插(cha)焊90°彎頭（90°SWE）

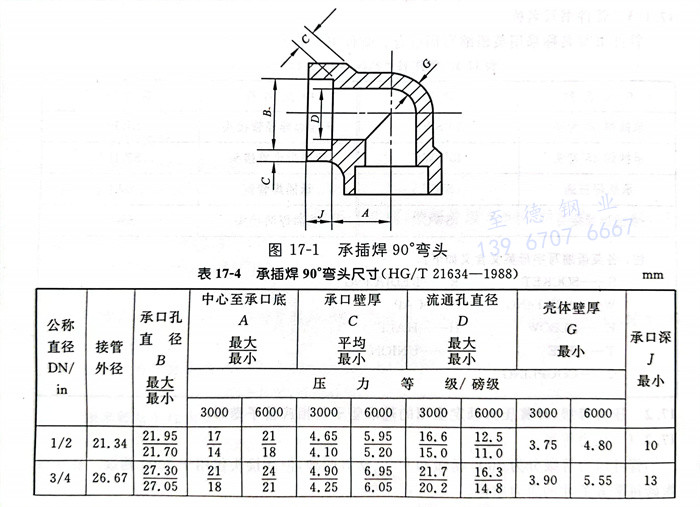

  承插(cha)焊90°彎頭型式見(jian)圖17-1，尺寸(cun)見(jian)表17-4。

2. 承插焊45°彎頭（45°SWE）

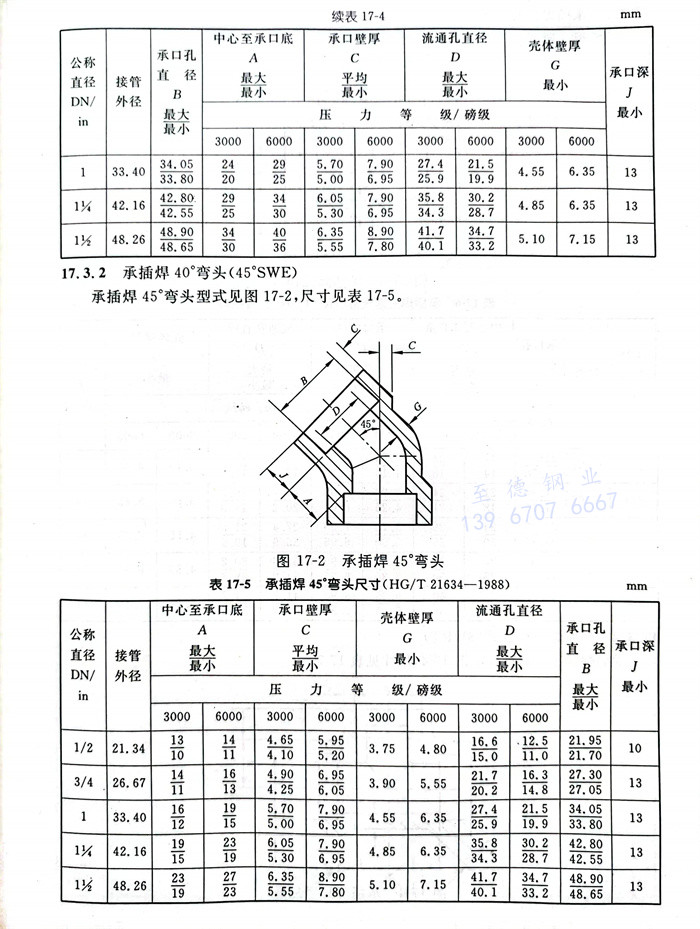

  承插焊45°彎頭型(xing)式見(jian)圖17-2，尺寸見(jian)表17-5。

3. 承插焊三通(tong)（SWT）

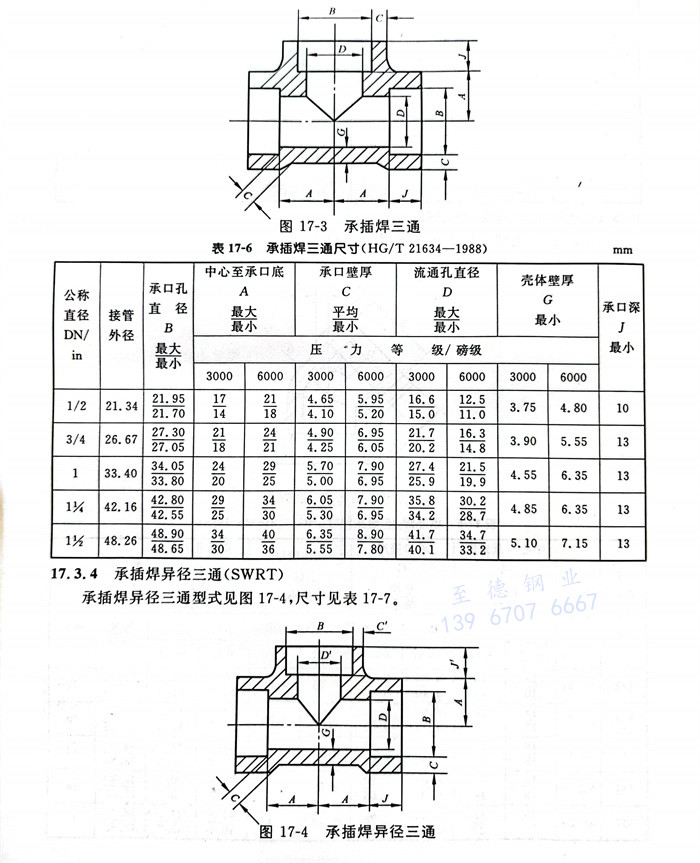

  承插焊三通型式見(jian)圖17-3，尺寸見(jian)表17-6。

4. 承插焊異徑三通（SWRT）

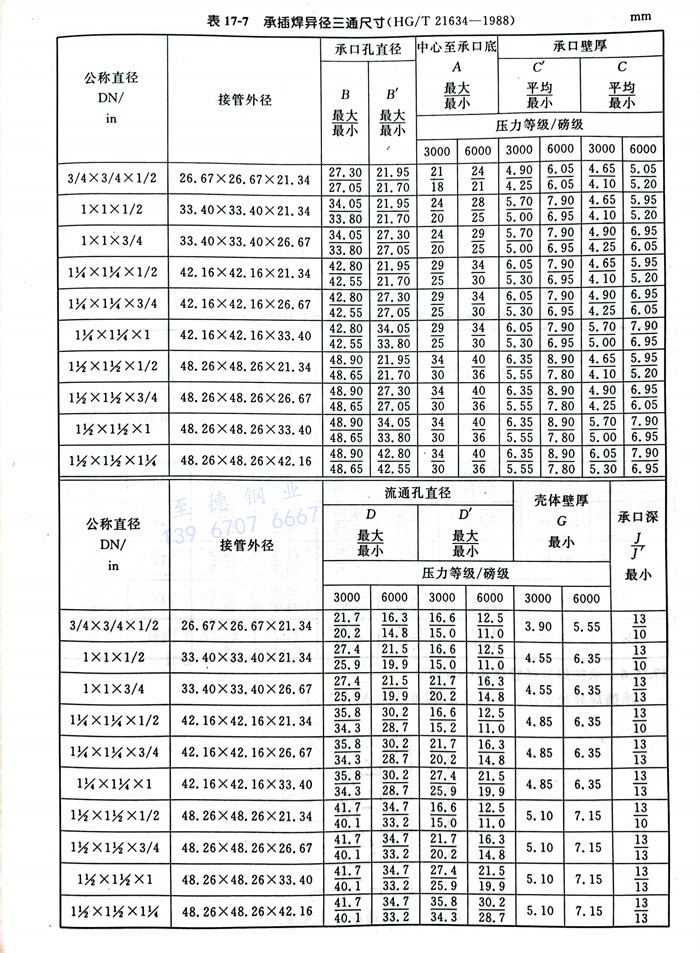

  承插(cha)焊異徑三(san)通型式見(jian)圖(tu)17-4，尺(chi)寸(cun)見(jian)表17-7。

5. 承插(cha)焊(han)管接頭(tou)（SWC）

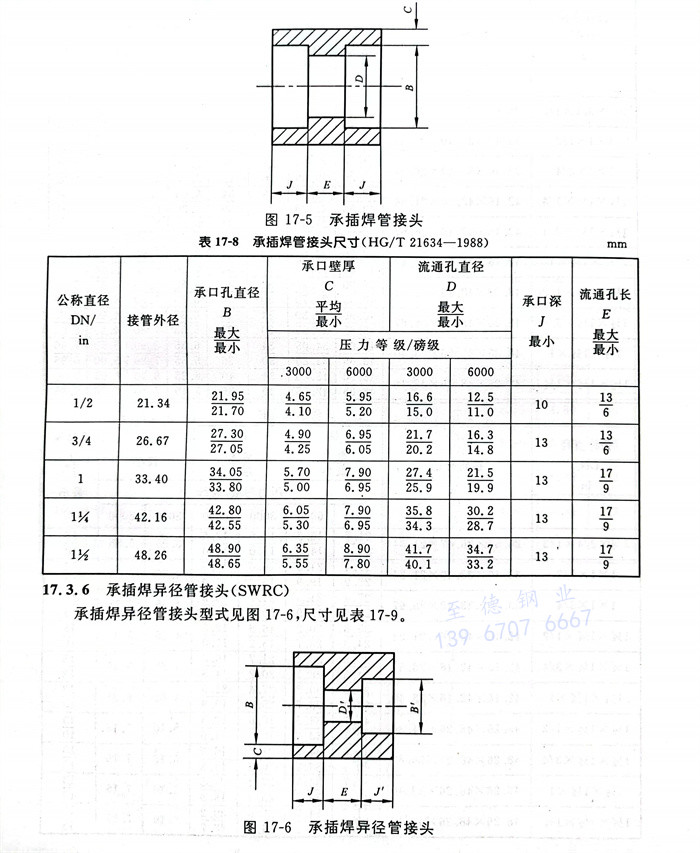

  承(cheng)插(cha)焊管接頭型式(shi)見(jian)圖17-5，尺(chi)寸見(jian)表17-8。

6. 承(cheng)插焊異徑管接頭（SWRC）

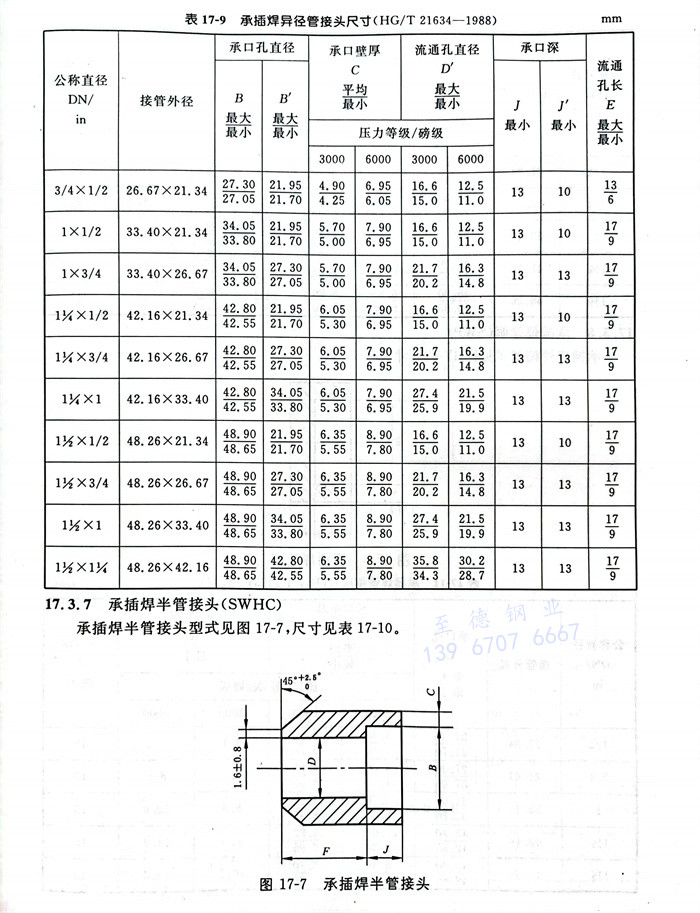

  承插焊異徑管接(jie)頭型式見圖17-6，尺寸(cun)見表17-9。

7. 承插(cha)焊(han)半管(guan)接頭(tou)（SWHC）

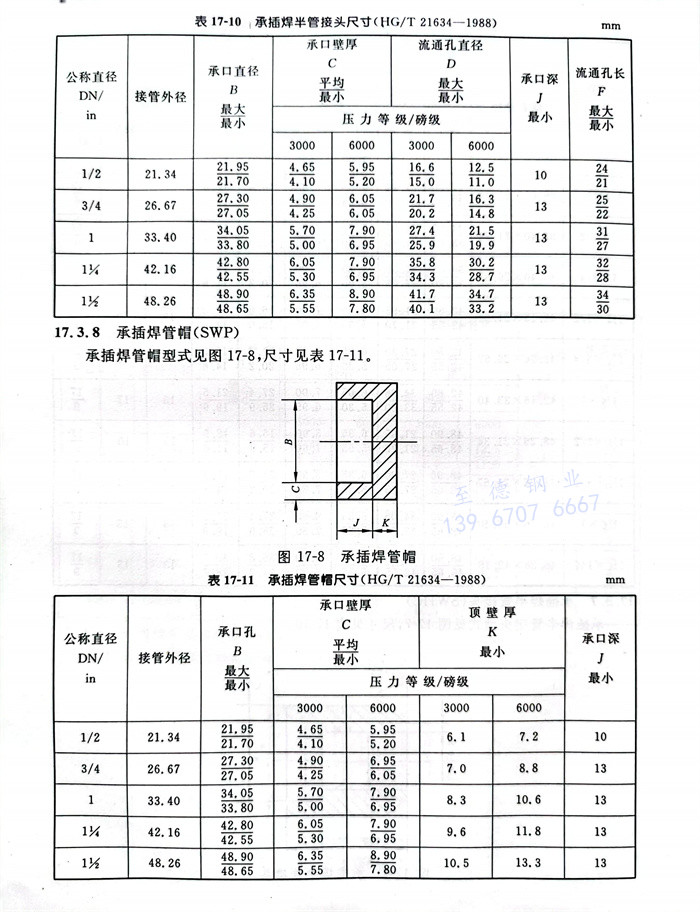

  承插(cha)焊半管接頭型式見(jian)圖17-7，尺寸見(jian)表17-10。

8. 承插焊管帽頭(tou)（SWP）

  承插焊管(guan)帽型(xing)式(shi)見圖17-8，尺寸見表17-11。

9. 承插焊活接頭

  承插(cha)焊活(huo)接頭型式見圖17-9，尺寸見表17-12。

10. 承插焊(han)管(guan)件配公制管(guan)的加工尺(chi)寸

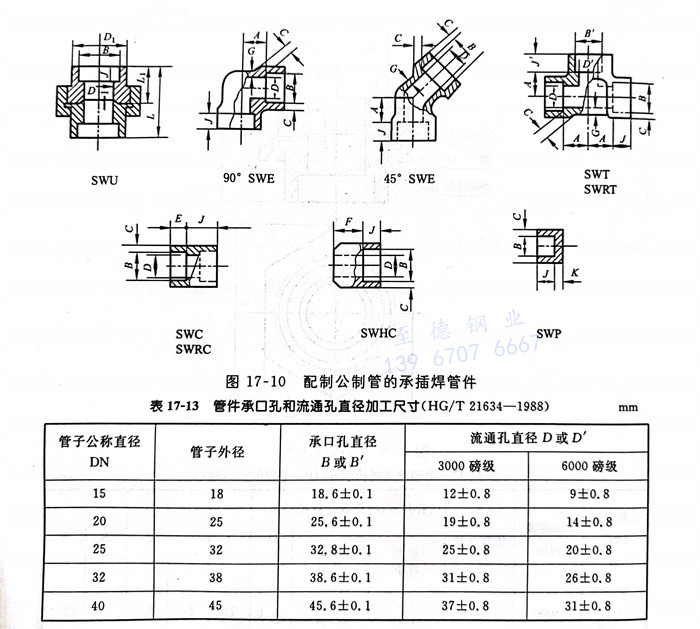

    配制公制管的(de)鍛鋼承插焊管件型式見(jian)圖17-10，其承口孔和流(liu)通孔直徑加(jia)工(gong)尺(chi)寸見(jian)表17-13。

    其(qi)他尺寸A、C、G、J、E、K、F、L等(deng)都相同（見(jian)圖14-10）。

    異徑管(guan)接頭的(de)小端承口(kou)孔直(zhi)徑為(wei)B＇，流通孔直(zhi)徑按小端D＇開(kai)孔。用于(yu)公制(zhi)管(guan)子的(de)鍛鋼承插焊管(guan)件，須在書(shu)寫名稱之(zhi)尾加“（A）”，如90°SWE（A）、SWT（A）、SWU（A）····。
