襯塑(su)鋼管和(he)管件是在鋼管和(he)管件內部襯以聚(ju)丙烯（PP）、聚(ju)乙烯（PE）及聚(ju)氯乙烯（PVC）等(deng)非金屬材料，以適(shi)應(ying)化工、石油化工，醫藥、紡織和(he)冶金等(deng)部門輸送腐蝕性介質的(de)需要。這(zhe)種(zhong)襯塑(su)鋼管和(he)管件的(de)公稱(cheng)壓力為PN20，相當于2.0 MPa。

1. 襯塑直管(guan)

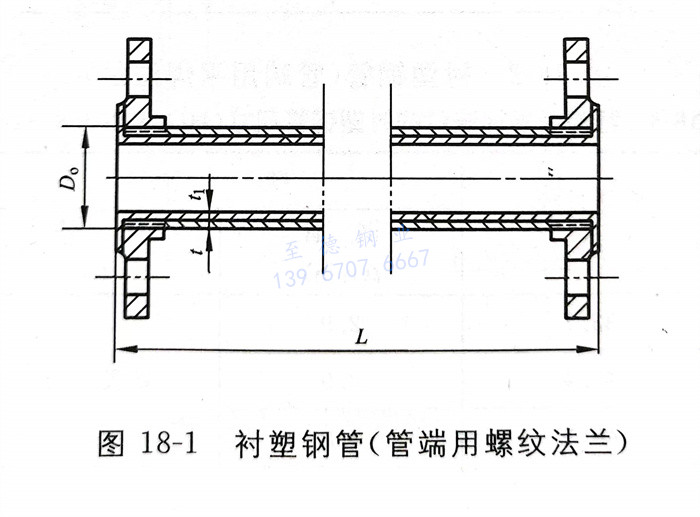

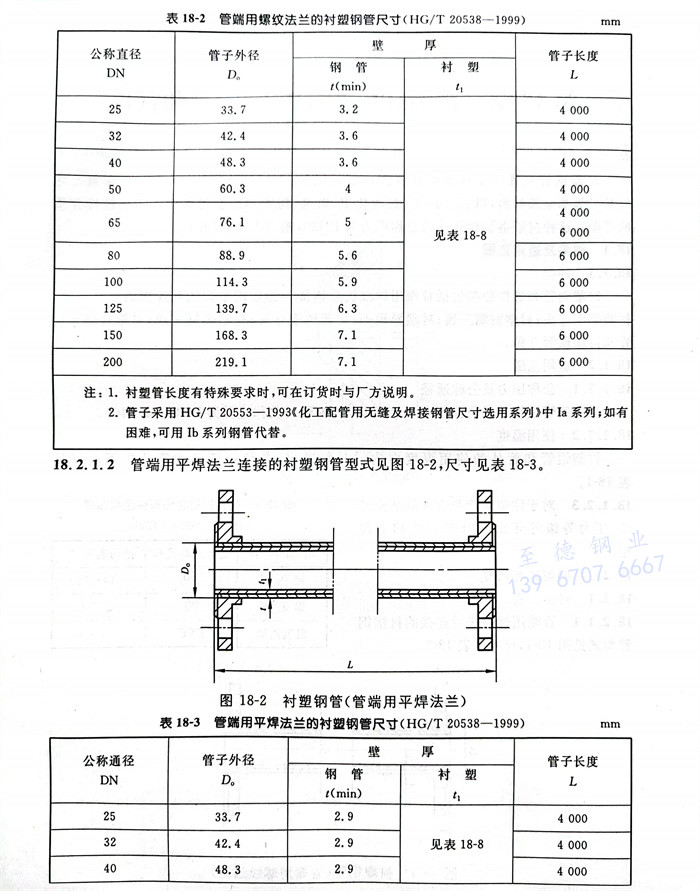

  a. 管端用螺紋(wen)法蘭(lan)連接的襯塑鋼管型式見圖(tu)18-1，尺(chi)寸(cun)見表18-2。

  b. 管(guan)端用(yong)平法蘭(lan)連(lian)接(jie)的襯塑(su)鋼管(guan)型(xing)式見(jian)圖18-2，尺寸(cun)見(jian)表18-3。

2. 襯(chen)塑管(guan)件(jian)

 a. 襯塑鋼制(zhi)彎頭

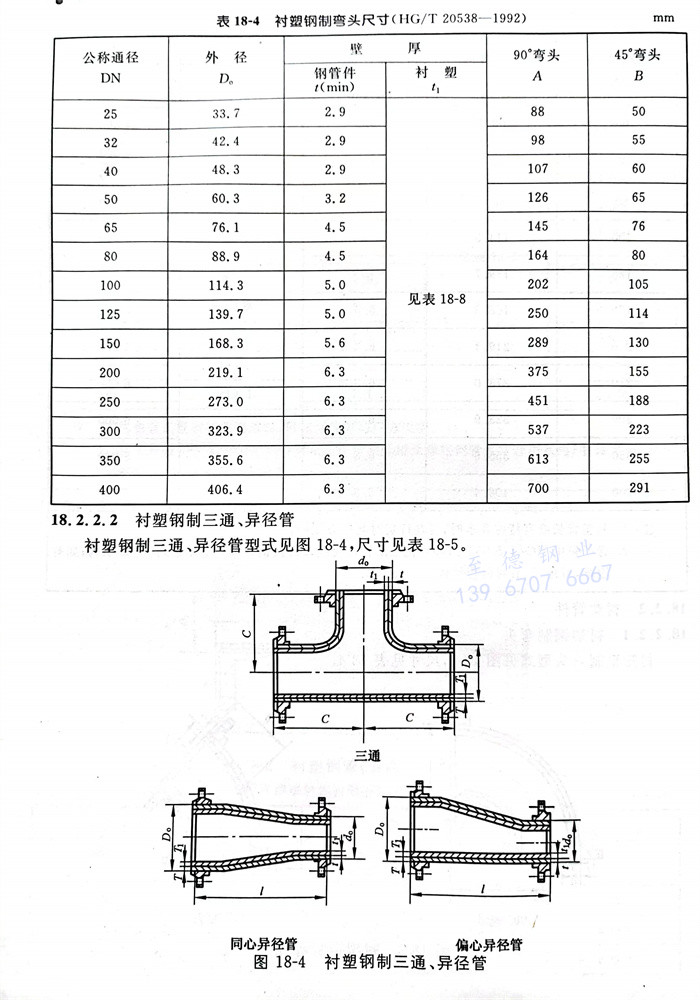

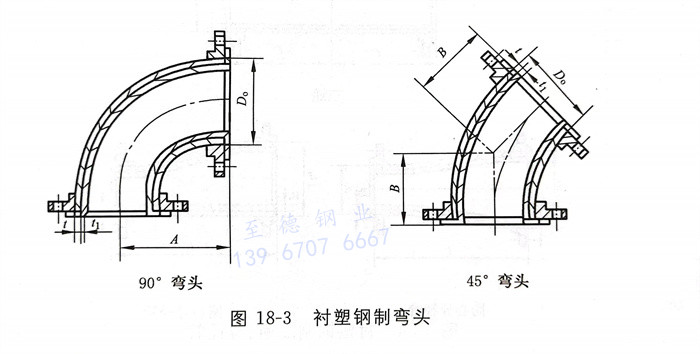

   襯塑鋼制彎頭型(xing)式見(jian)圖18-3，尺寸見(jian)表(biao)18-4。

 b. 襯塑鋼制(zhi)三(san)通、異徑管

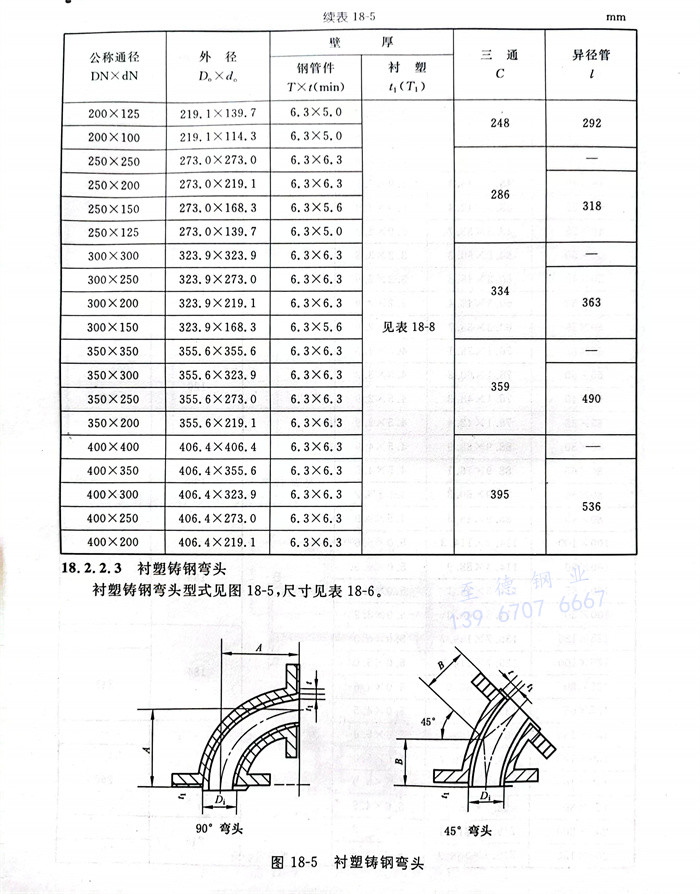

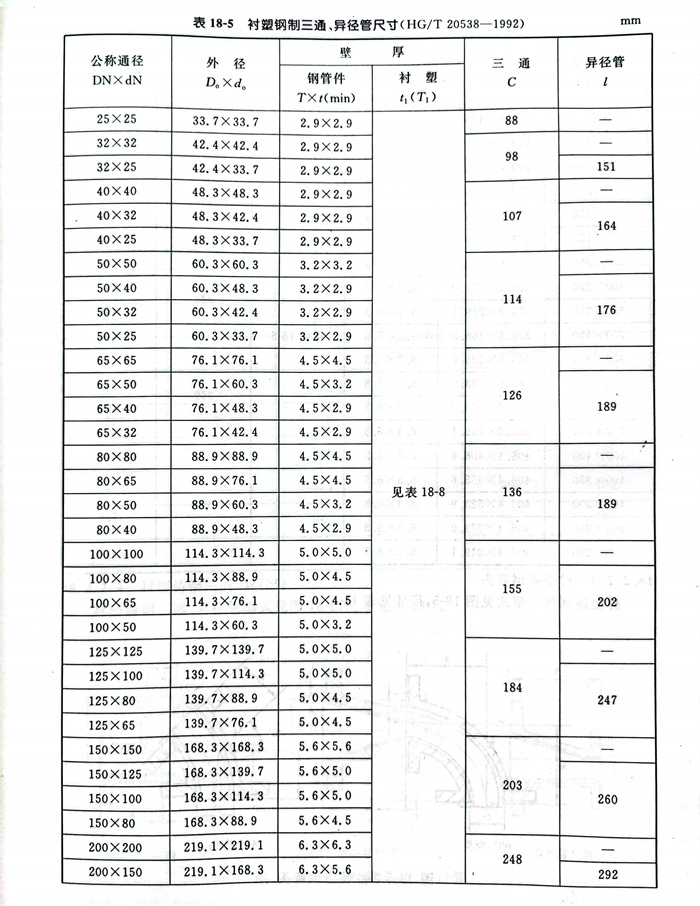

   襯塑(su)鋼制三通、異徑管型式見圖18-4，尺寸見表18-5。

 c. 襯塑鑄(zhu)鋼彎頭(tou)

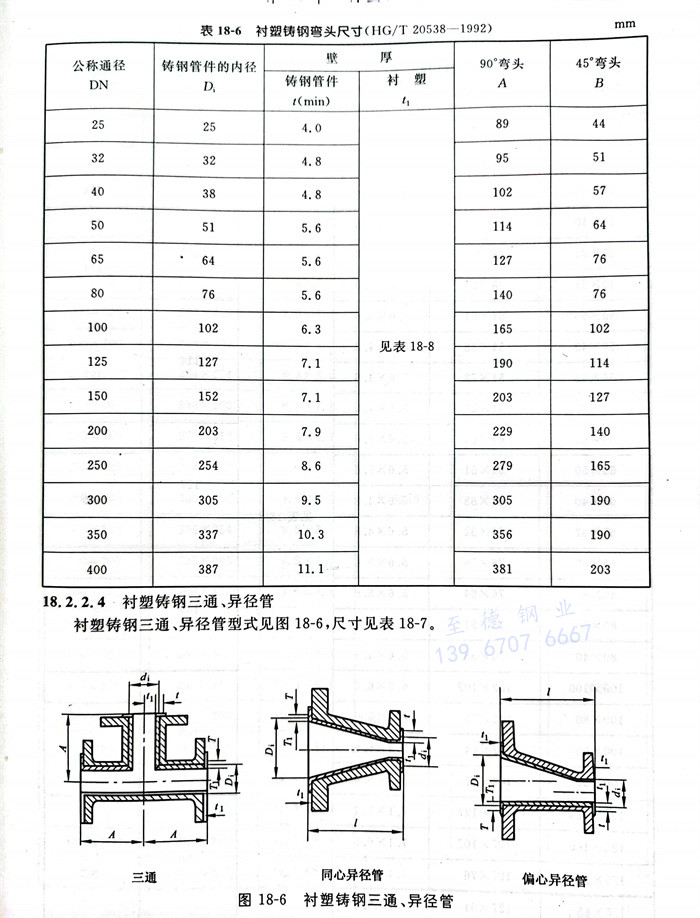

   襯塑(su)鑄(zhu)鋼彎(wan)頭型式見圖18-5，尺寸見表18-6。

 d. 襯塑鋼制三(san)通、異徑管

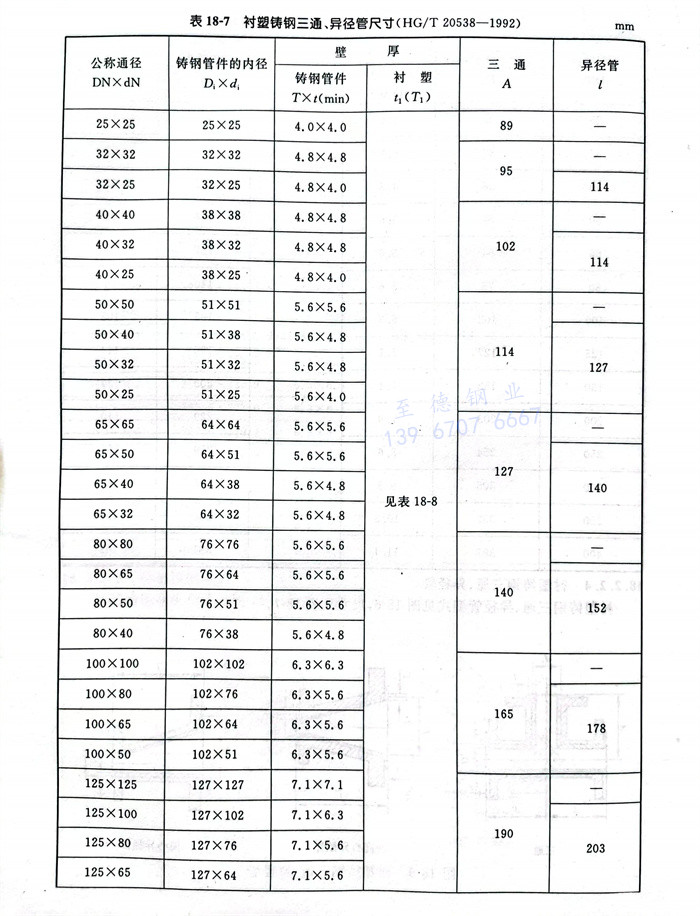

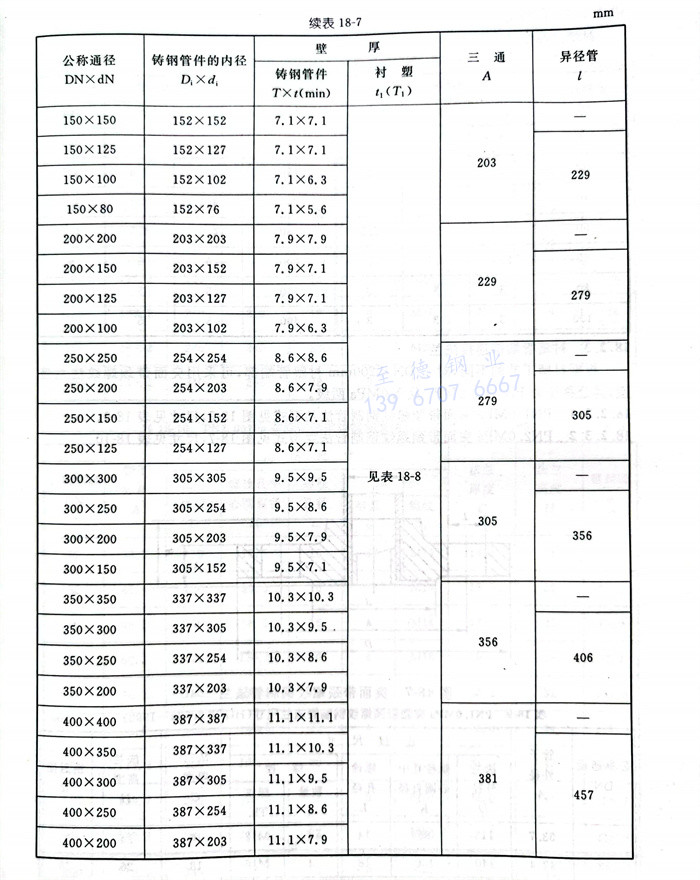

   襯塑鑄鋼三通、異徑管(guan)型式見(jian)圖18-6，尺寸見(jian)表18-7。

 e. 襯(chen)塑層(ceng)

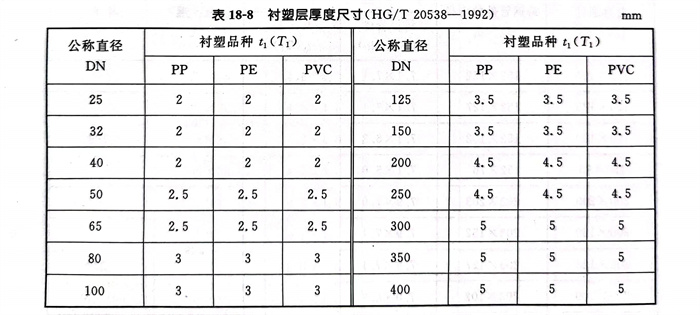

   襯塑層厚度(du)尺(chi)寸(cun)見(jian)表 18-8

3. 襯塑(su)管端(duan)部連接法蘭(lan)

  根(gen)據襯塑工藝的不同，對于DN≤200mm襯塑管端部(bu)，可采用突面帶頸螺(luo)紋法蘭連接，其(qi)公(gong)稱壓力PN為1.0MPa及2.0MPa兩級。

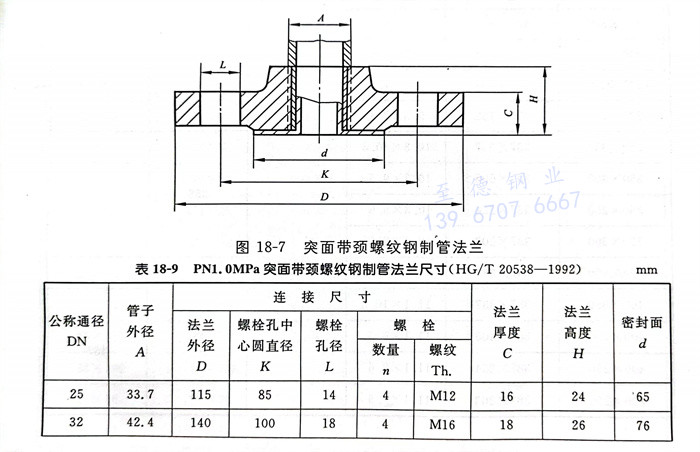

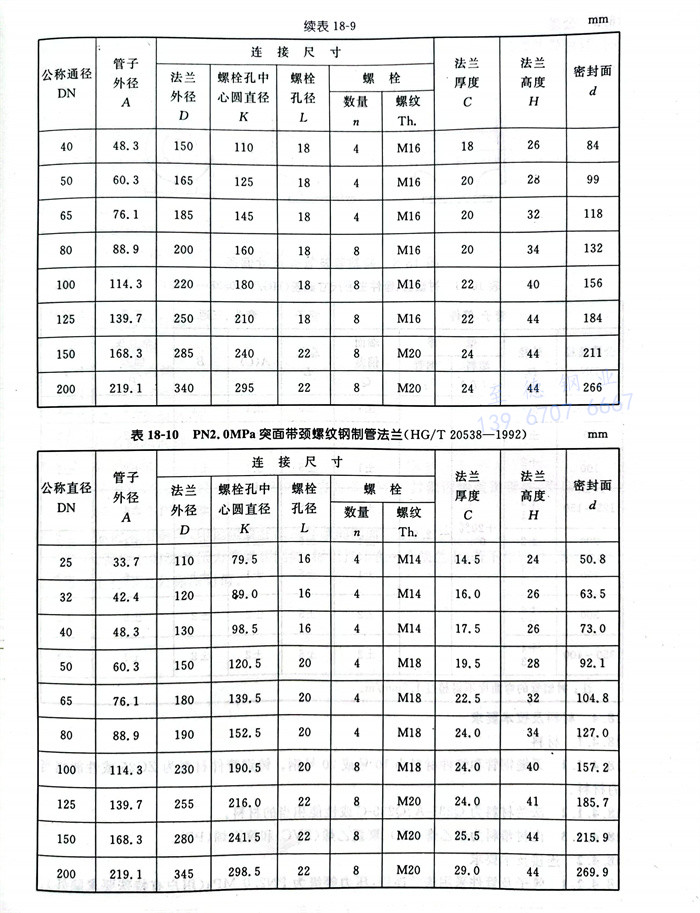

    PN1.0MPa突面(mian)帶(dai)頸螺紋鋼制管法蘭型(xing)式見(jian)圖18-7，尺(chi)寸見(jian)表18-9。

    PN2.0MPa突(tu)面帶(dai)頸螺紋鋼制管法(fa)蘭型式見(jian)圖18-7，尺寸見(jian)表18-10。

4. 公(gong)差

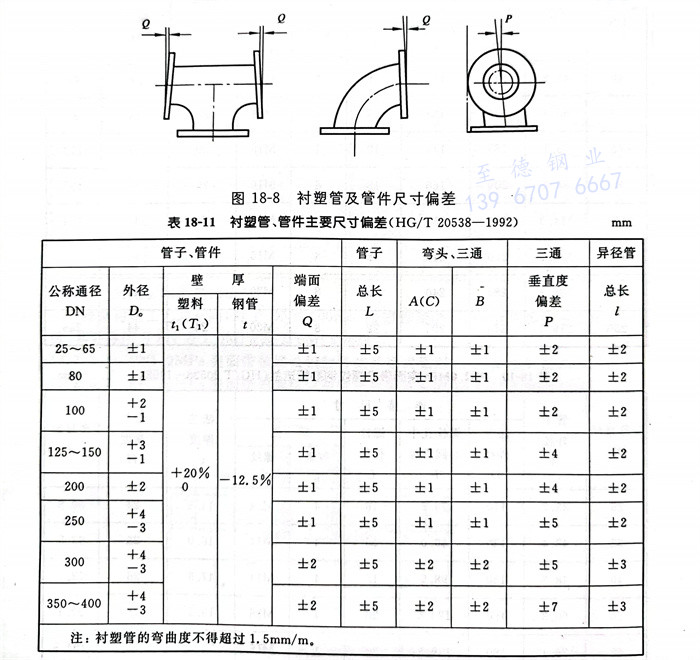

  襯塑管及(ji)管件主要尺寸偏差見圖 18-8 及(ji)表(biao) 18-11。
