工廠制造(zao)的鍛鋼對焊管件 ASME B16.9-2003 標準(zhun)
一、適用范圍
1. 總則
ASME B16.9-2003標(biao)準適用于規格為NPS1/2～NPS 48（DN 15～DN1200）的工廠(chang)制(zhi)造的鍛制(zhi)對焊(han)管件的總(zong)體尺寸(cun)、公差、壓力等(deng)級、試驗及標(biao)志。
2. 特殊管件(jian)
根據制造廠和使用方(fang)雙方(fang)協議，可以(yi)制造特殊尺寸、規格、形狀及公差(cha)的管件。
3. 管件制品
采(cai)用環焊(han)縫或交叉焊(han)縫制(zhi)造的分支管件(jian)和其他管件(jian)均(jun)屬(shu)管件(jian)制(zhi)品，并不屬(shu)于該標準(zhun)的范圍。
搭接短節制品(pin)不(bu)受以上限制，只要(yao)(yao)其(qi)材料符合20.4.4條所規(gui)(gui)定的(de)可適用的(de)ASTM材料規(gui)(gui)范的(de)所有要(yao)(yao)求。
4. 標準計量單位
無論(lun)以(yi)米制為單(dan)位或以(yi)美國慣用單(dan)位（即英制單(dan)位）表示的數值都(dou)分別(bie)視為標準值。
在該標準的正文中英制單(dan)位(wei)在括號內示出。由于兩種(zhong)單(dan)位(wei)制所規定的數值(zhi)不能做到精確地相等(deng)，因(yin)此(ci)，必須(xu)獨立(li)地分別使用(yong)每(mei)一種(zhong)單(dan)位(wei)制。兩種(zhong)單(dan)位(wei)制使用(yong)的混(hun)合(he)數值(zhi)，將導致(zhi)與該標準的不一致(zhi)。
無論(lun)是米制單位(wei)尺寸的管(guan)件(jian)或是英(ying)制單位(wei)尺寸的管(guan)件(jian)，其規格的標志都為NPS。管(guan)件(jian)壓力等級與相應規格和材料的管(guan)子的連接壁厚(hou)有關。
5. 使用條件
適合于(yu)特(te)定流(liu)體使用(yong)條件的(de)管(guan)件型式和(he)材料(liao)的(de)選擇(ze)標準(zhun)，不屬于(yu)本標準(zhun)的(de)范圍(wei)。
6. 焊(han)接
安裝焊接(jie)要求不屬于(yu)本(ben)標準的范圍。
7. 質量體系
按ASME B16.9標(biao)準制(zhi)造(zao)(zao)(zao)的(de)(de)產(chan)品(pin)(pin)應(ying)按質量體(ti)(ti)系(xi)程序(xu)生(sheng)產(chan)，該(gai)程序(xu)應(ying)遵循 ISO 9000系(xi)列的(de)(de)某(mou)一適合的(de)(de)標(biao)準的(de)(de)原(yuan)則制(zhi)定(ding)。制(zhi)造(zao)(zao)(zao)廠(chang)有責任確定(ding)是(shi)否需(xu)要由一個獨立(li)的(de)(de)組(zu)織機構對產(chan)品(pin)(pin)制(zhi)造(zao)(zao)(zao)廠(chang)的(de)(de)質量體(ti)(ti)系(xi)進行注冊／或(huo)認證。采購方在制(zhi)造(zao)(zao)(zao)廠(chang)的(de)(de)場所應(ying)能得到(dao)演示程序(xu)符合性的(de)(de)詳細文(wen)件。應(ying)采購方的(de)(de)請求，采購方可(ke)以(yi)得到(dao)產(chan)品(pin)(pin)制(zhi)造(zao)(zao)(zao)廠(chang)提供的(de)(de)其所使用(yong)的(de)(de)該(gai)質量體(ti)(ti)系(xi)程序(xu)的(de)(de)書面概(gai)括說明(ming)。所謂產(chan)品(pin)(pin)制(zhi)造(zao)(zao)(zao)廠(chang)是(shi)指按本(ben)標(biao)準標(biao)志(zhi)或(huo)識(shi)別要求顯示在產(chan)品(pin)(pin)上的(de)(de)完整廠(chang)名(ming)和商標(biao)。
8. 修(xiu)約
為(wei)了(le)確定(ding)符合于(yu)本標(biao)準的(de)(de)目(mu)的(de)(de)，確定(ding)有(you)效數(shu)字值(zhi)（最(zui)大極(ji)限(xian)值(zhi)或最(zui)小(xiao)極(ji)限(xian)值(zhi)）的(de)(de)修約，規(gui)定(ding)應按ASTME29予以“圓整(zheng)”。十(shi)進制的(de)(de)小(xiao)數(shu)值(zhi)和公差并(bing)不包含特殊的(de)(de)測量方(fang)法。
9. 壓力等(deng)級標志
磅級(ji)（后面緊跟尺(chi)寸數字）是壓力-溫度等(deng)級(ji)的(de)(de)標(biao)志。對于(yu)本(ben)標(biao)準中所引用的(de)(de)ASME B16.5法蘭(lan)的(de)(de)標(biao)準，其標(biao)志為磅級(ji)150、300、900、1500及(ji)2500。
二、 壓力等級
1. 等級(ji)的(de)基準
按本(ben)標(biao)準所(suo)規定(ding)的(de)管(guan)(guan)件的(de)允許壓(ya)力(li)等級，可以根據(ju)ASME B31《壓(ya)力(li)管(guan)(guan)道規范》中所(suo)規定(ding)的(de)規程，按等同材料(liao)（按相(xiang)應(ying)材料(liao)規范的(de)化學(xue)成(cheng)分和機械性能比較所(suo)得出的(de)）的(de)直無縫管(guan)(guan)來計算。為了計算，應(ying)使用與(yu)管(guan)(guan)件相(xiang)當(dang)的(de)管(guan)(guan)子(zi)規格(ge)、壁(bi)厚及材料(liao)的(de)應(ying)用數據(ju)。管(guan)(guan)件上的(de)管(guan)(guan)子(zi)規格(ge)、壁(bi)厚（或(huo)壁(bi)厚系列號(hao)）和材料(liao)標(biao)志與(yu)壓(ya)力(li)等級標(biao)志有關。
2. 管件的設計
管(guan)件(jian)的設計(ji)應(ying)按(an)美國全國范圍內公(gong)認(ren)的壓(ya)力(li)容器或管(guan)道規范中所包含的數學分析(xi)方(fang)法（例如，對(dui)彎(wan)頭按(an)ASME B16.49）來(lai)確(que)定，或按(an)制造(zao)(zao)廠的意見，根據本標準(zhun)的第9章采用(yong)(yong)驗(yan)證(zheng)(zheng)試(shi)(shi)驗(yan)方(fang)法進行。為了滿(man)足設計(ji)或制造(zao)(zao)要求，可以預料，成(cheng)型(xing)管(guan)件(jian)某(mou)些部分的壁厚可能(neng)需要比(bi)打(da)算使(shi)用(yong)(yong)該管(guan)件(jian)的管(guan)子壁厚要厚。如果使(shi)用(yong)(yong)，數學分析(xi)可以考慮這些較厚部分。在(zai)制造(zao)(zao)的現(xian)場應(ying)能(neng)得(de)到數學分析(xi)和／或合格的驗(yan)證(zheng)(zheng)試(shi)(shi)驗(yan)結(jie)果的記(ji)錄以供采購(gou)方(fang)檢查(cha)。
三、規格(ge)

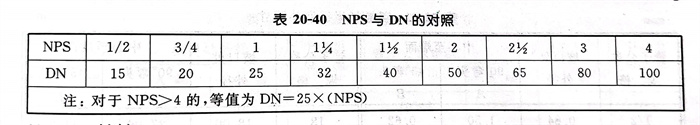

公(gong)稱管件規格的(de)代(dai)號是NPS后跟無因次(ci)的(de)數字(zi)。NPS與國際(ji)標(biao)準(zhun)中所使用的(de)標(biao)準(zhun)公(gong)稱通(tong)徑DN有關，它們之間的(de)關系見表(biao)20-40。
四、材(cai)料
本標(biao)準所包括的(de)鍛制(zhi)管(guan)(guan)件(jian)應遵循 ASTM A234、A403、A420、A815、B361、B363和(he)B366或ASME 鍋爐和(he)壓力容器規范第II卷中所列出的(de)相應標(biao)準。術語“鍛制(zhi)”是指管(guan)(guan)件(jian)是由管(guan)(guan)子、管(guan)(guan)材、板材或鍛件(jian)制(zhi)造(zao)的(de)。由鍛坯制(zhi)造(zao)的(de)管(guan)(guan)件(jian)只能根據制(zhi)造(zao)廠和(he)采(cai)購方的(de)協議供(gong)貨。這種管(guan)(guan)件(jian)不需(xu)要(yao)符合20.4.7條表面(mian)輪廓的(de)要(yao)求。
五、尺(chi)寸
1. 標(biao)準(zhun)尺寸
本標(biao)準為管件(jian)的(de)(de)焊(han)接端(duan)提供了(le)固定位置，不(bu)論是相對于(yu)管件(jian)的(de)(de)中心(xin)線還是總尺寸，其位置都不(bu)變。
管件尺寸(cun)分米制(zhi)和英制(zhi)兩(liang)個系列。

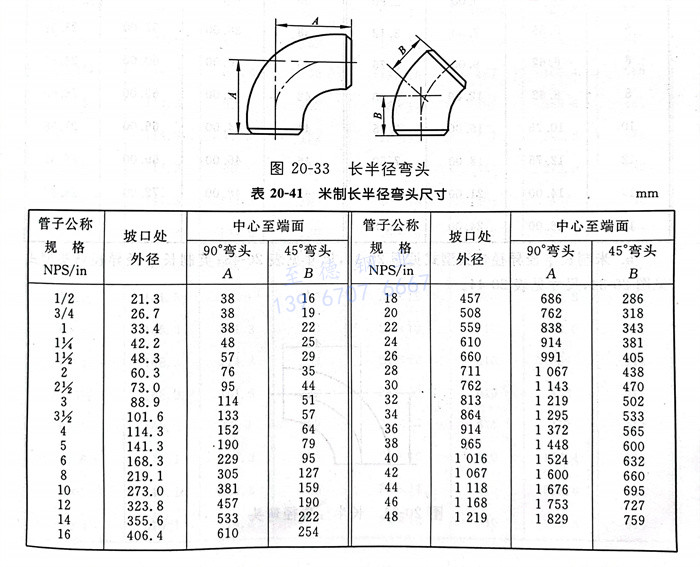

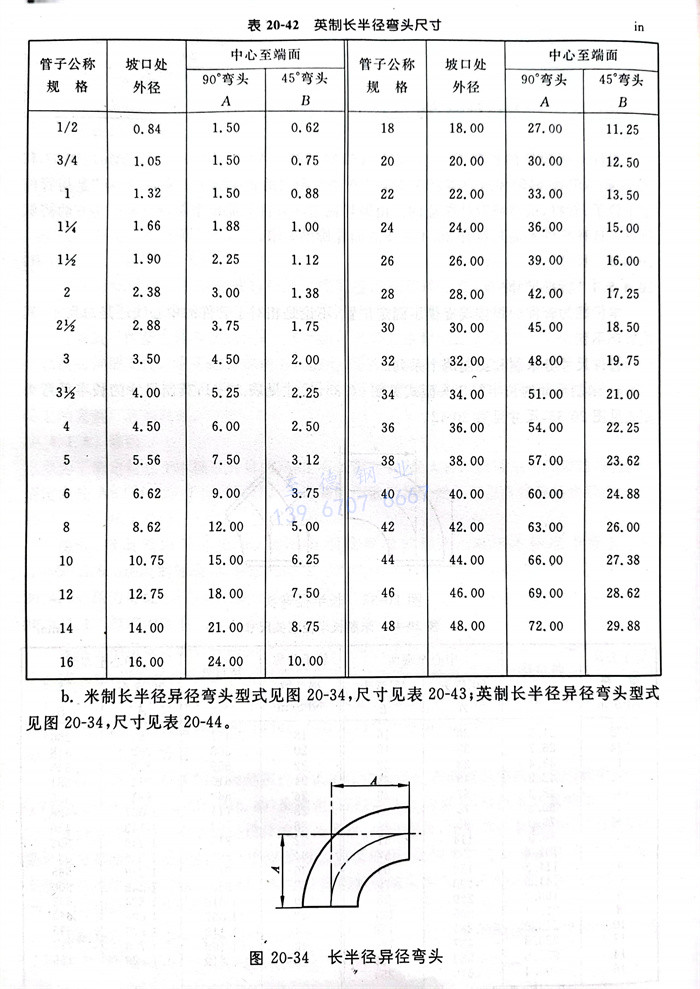

a. 米制(zhi)尺(chi)(chi)寸(cun)的長半徑(jing)彎(wan)頭型式見圖(tu)20-33，尺(chi)(chi)寸(cun)見表20-41；英制(zhi)尺(chi)(chi)寸(cun)的長半徑(jing)彎(wan)頭型式見圖(tu)20-33，尺(chi)(chi)寸(cun)見表20-42。

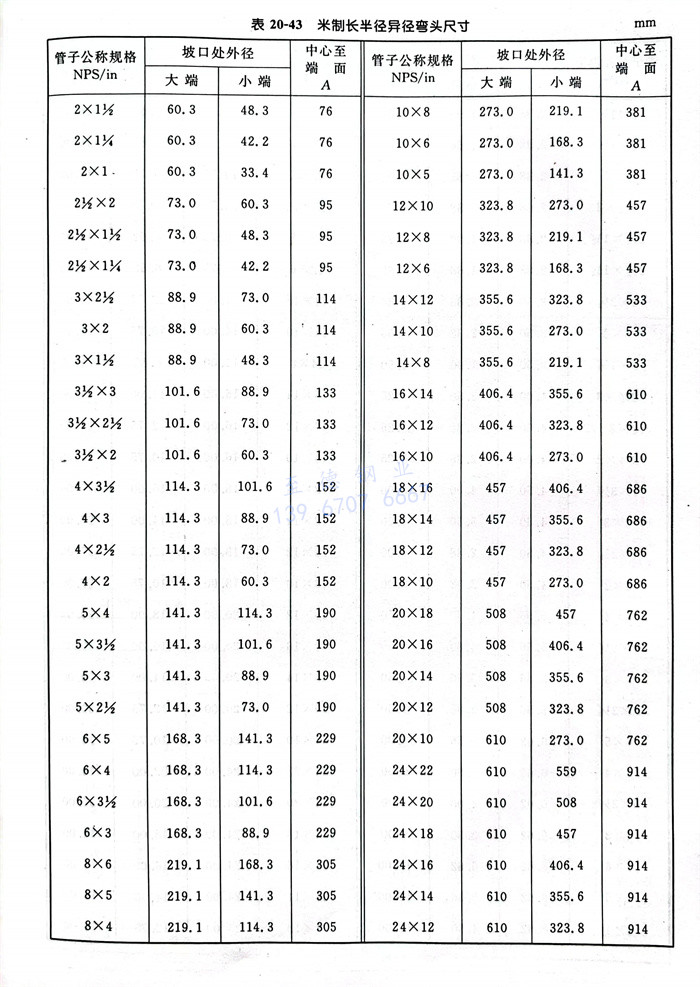

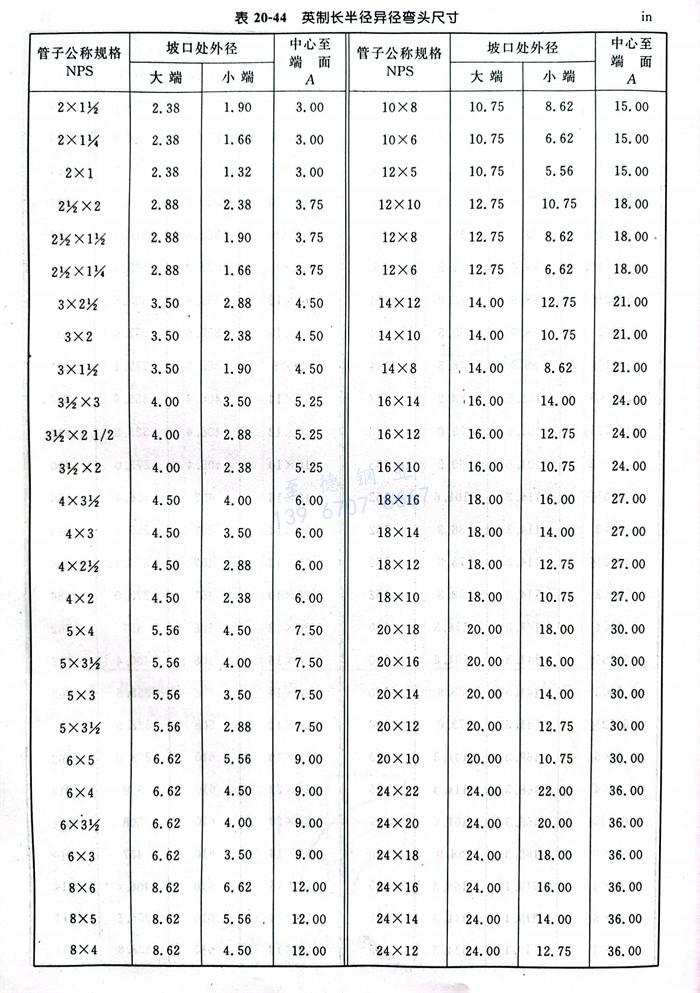

b. 米(mi)制(zhi)尺(chi)寸(cun)的(de)長半(ban)徑(jing)異徑(jing)彎頭型式(shi)見圖20-34，尺(chi)寸(cun)見表(biao)20-43；英制(zhi)尺(chi)寸(cun)的(de)長半(ban)徑(jing)異徑(jing)彎頭型式(shi)見圖20-34，尺(chi)寸(cun)見表(biao)20-44。

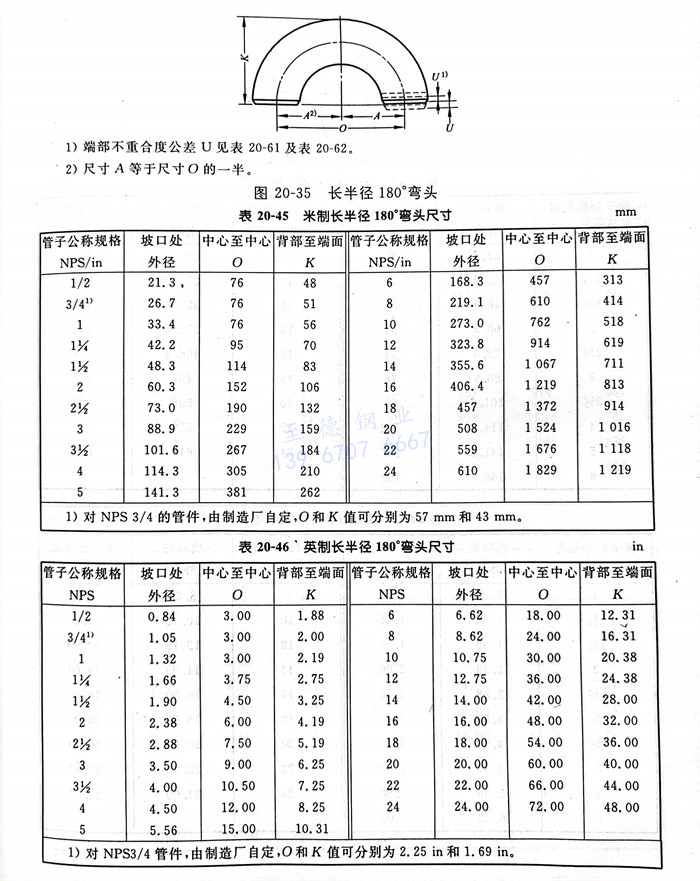

c. 米制尺寸(cun)的長半徑(jing)180°彎頭(tou)型式見圖20-35，尺寸(cun)見表20-45；英制尺寸(cun)的長半徑(jing)180°彎頭(tou)型式見圖20-35，尺寸(cun)見表20-46。

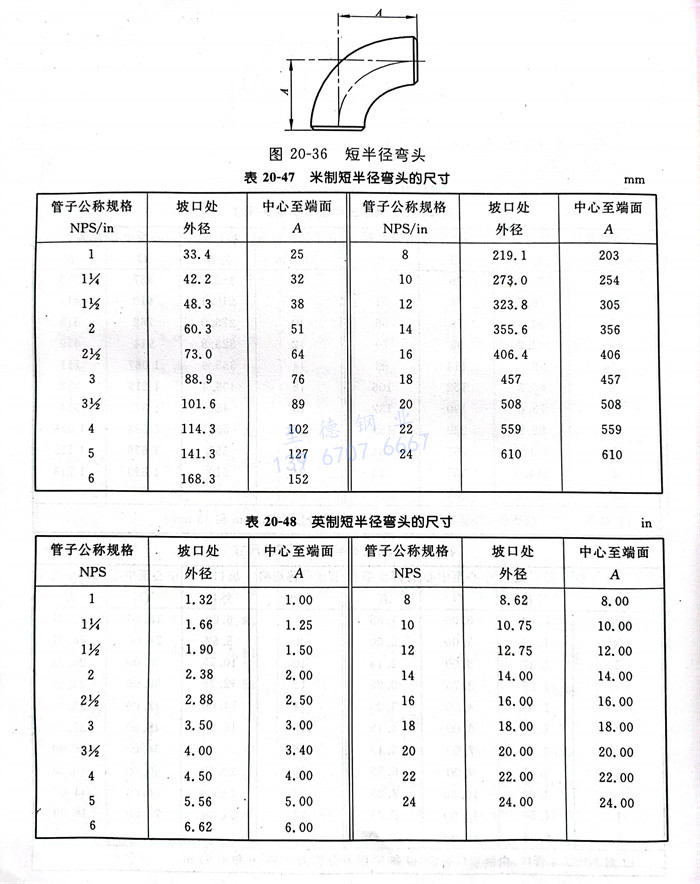

d. 米制尺(chi)(chi)寸(cun)(cun)的(de)短半徑彎(wan)頭(tou)型式見(jian)圖20-36，尺(chi)(chi)寸(cun)(cun)見(jian)表20-47；英制尺(chi)(chi)寸(cun)(cun)的(de)短半徑彎(wan)頭(tou)型式見(jian)圖20-36，尺(chi)(chi)寸(cun)(cun)見(jian)表20-48。

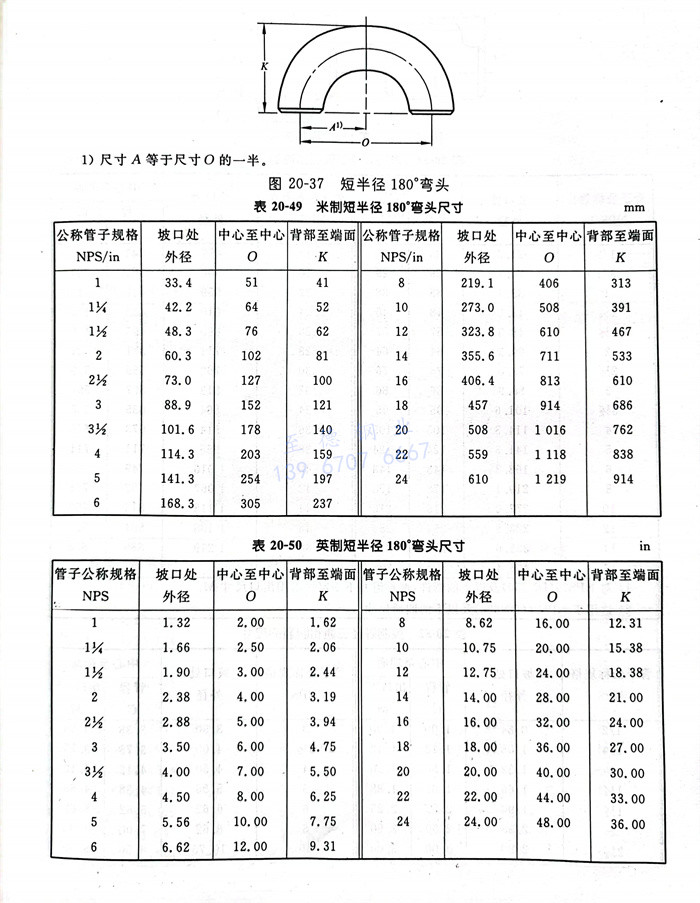

e. 米制尺寸(cun)(cun)的(de)(de)短(duan)半徑180°彎頭型(xing)式見圖20-37，尺寸(cun)(cun)見表(biao)20-49；英(ying)制尺寸(cun)(cun)的(de)(de)短(duan)半徑180°彎頭型(xing)式見圖20-37，尺寸(cun)(cun)見表(biao)20-50。

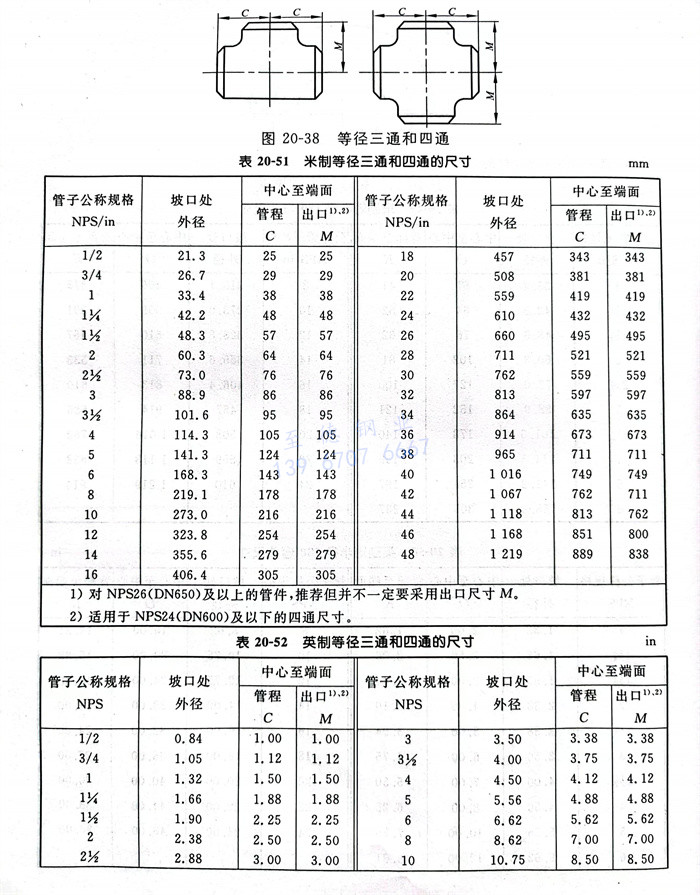

f. 米制尺(chi)(chi)寸(cun)(cun)(cun)等徑三通和四通型(xing)式(shi)見(jian)圖(tu)20-38，尺(chi)(chi)寸(cun)(cun)(cun)見(jian)表(biao)20-51；英(ying)制尺(chi)(chi)寸(cun)(cun)(cun)等徑三通和四通型(xing)式(shi)見(jian)圖(tu)20-38，尺(chi)(chi)寸(cun)(cun)(cun)見(jian)表(biao)20-52。

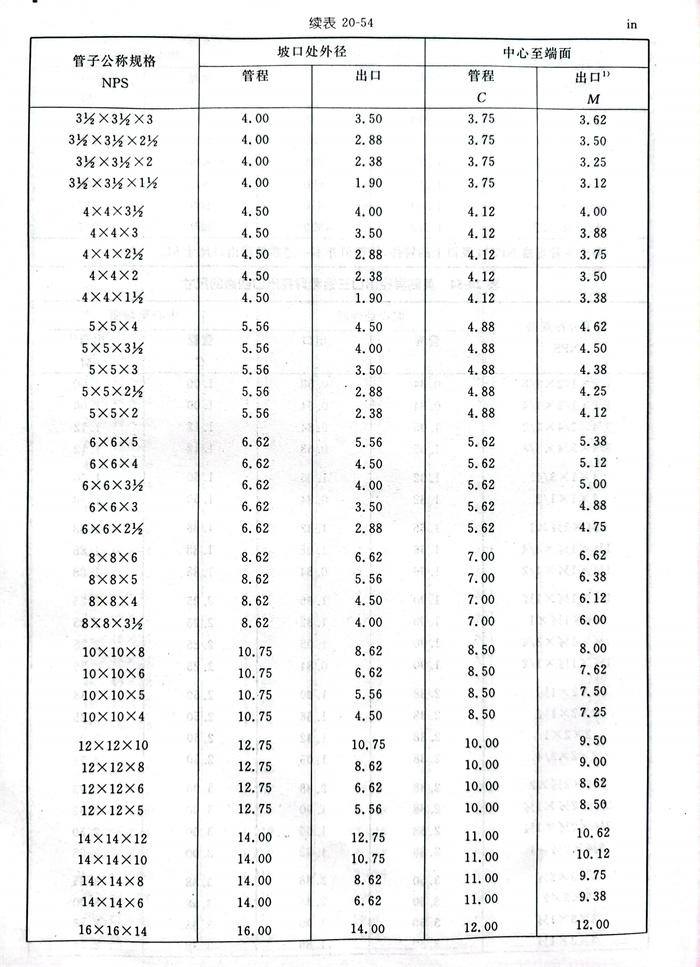

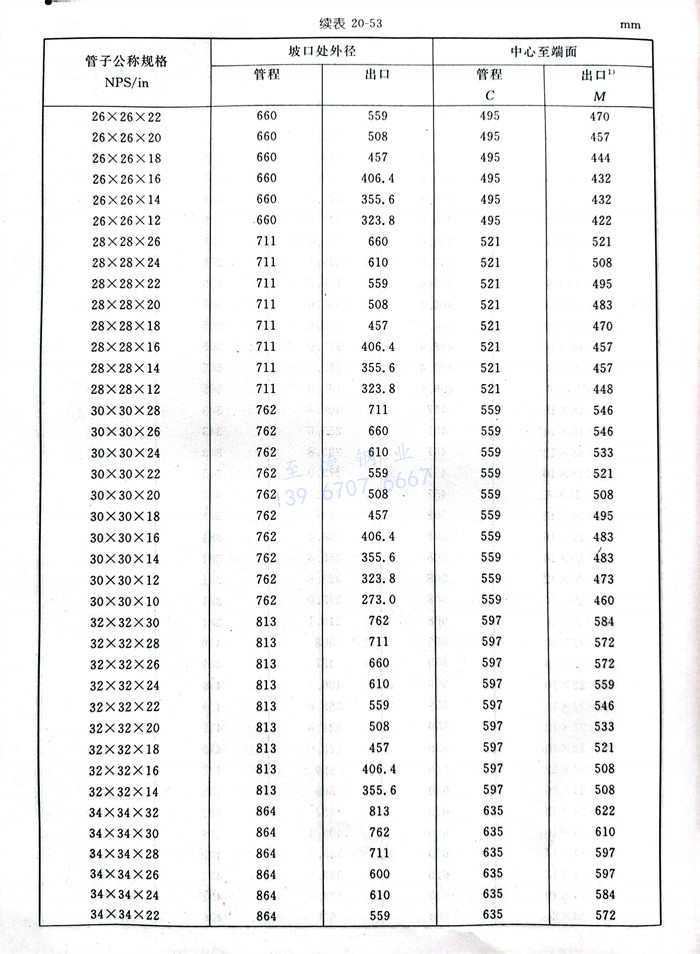

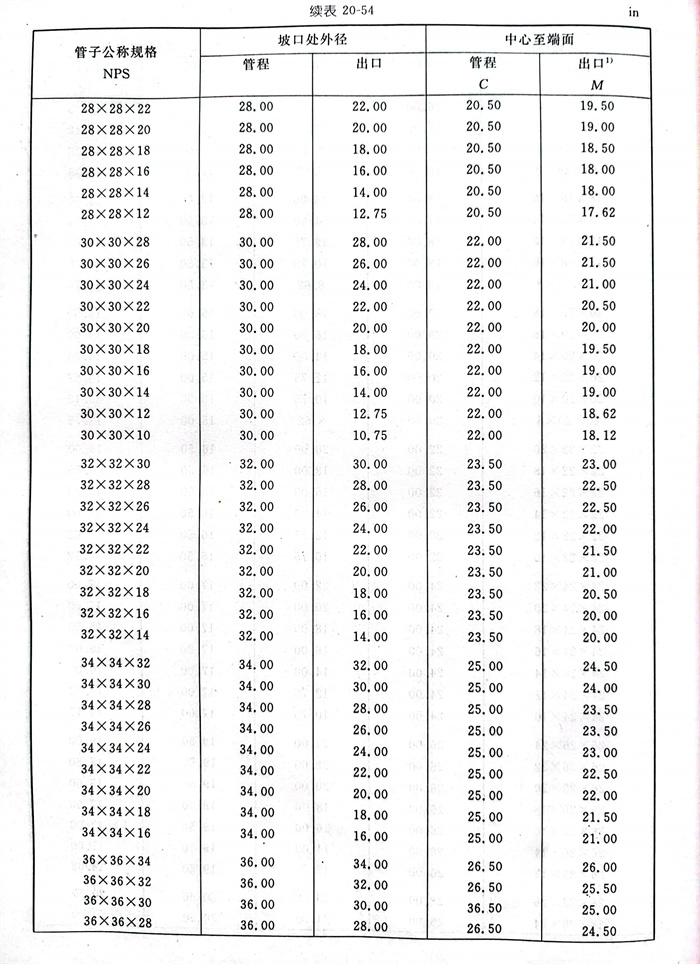

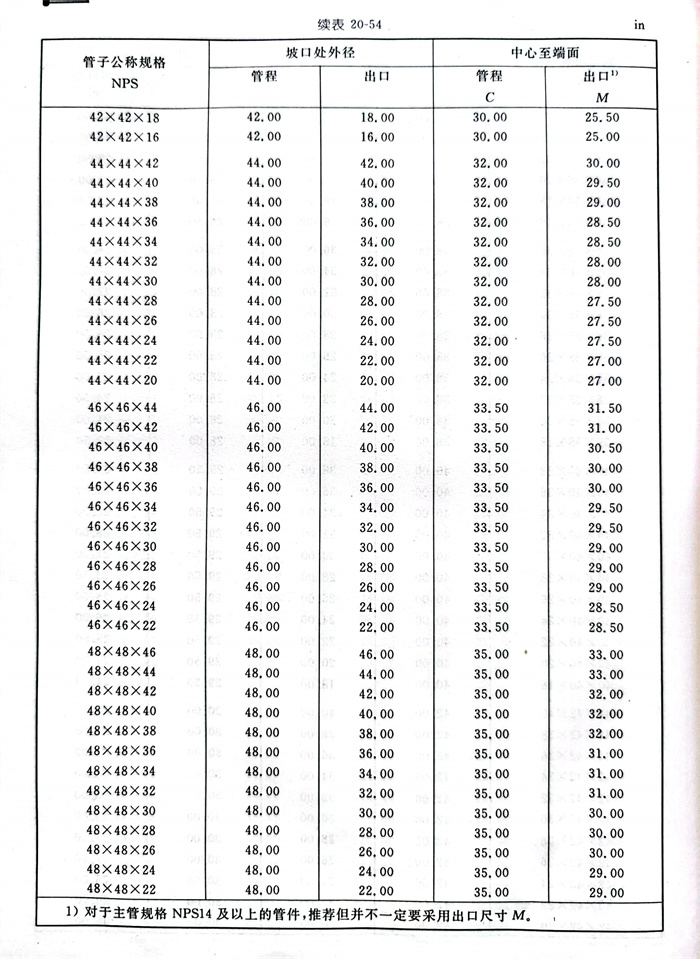

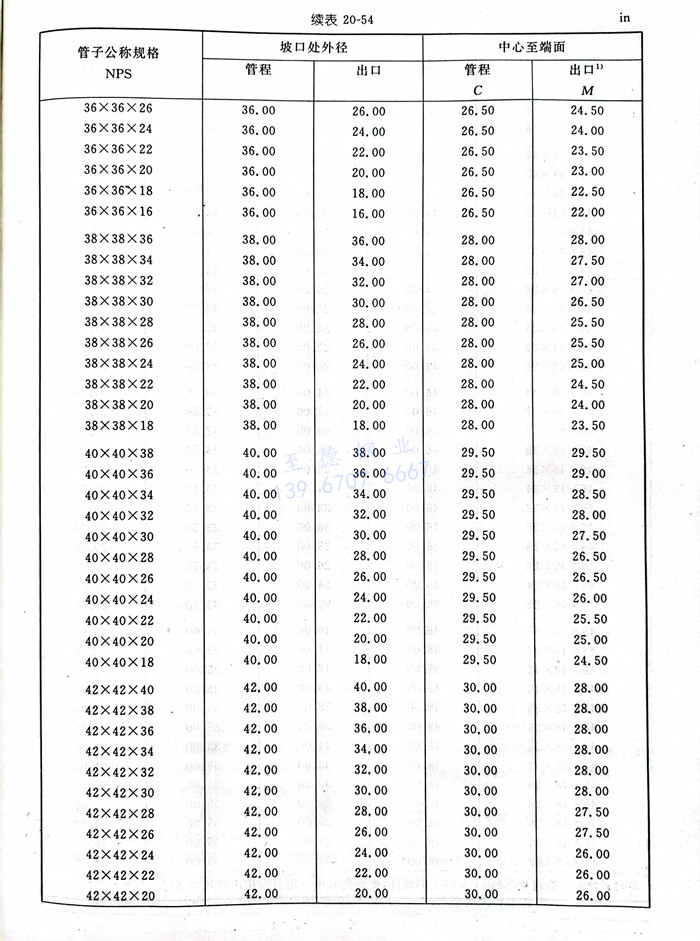

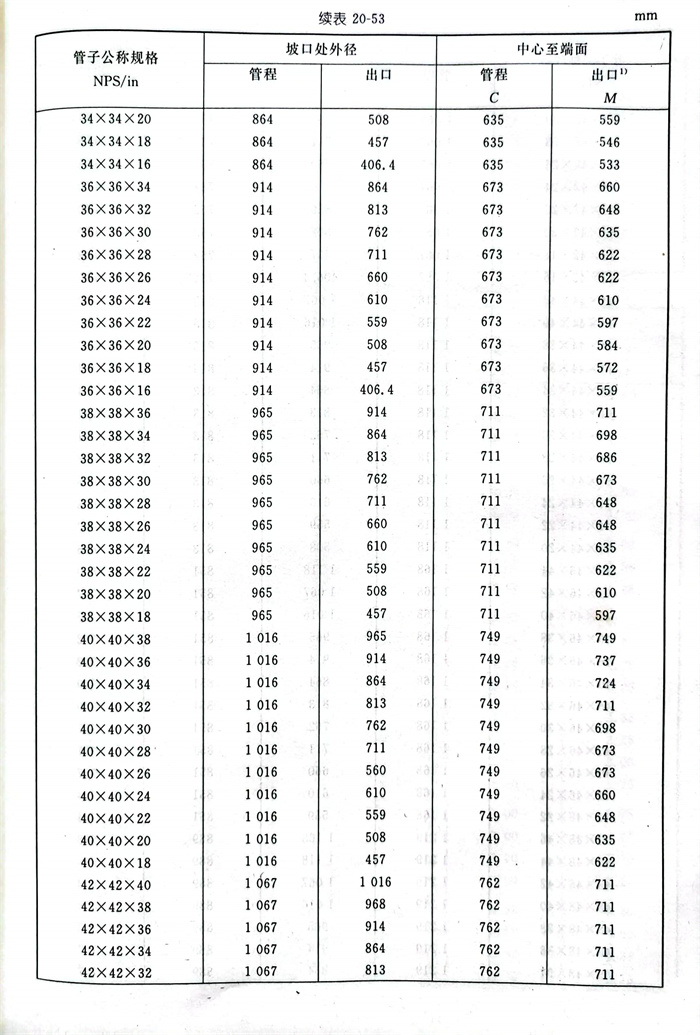

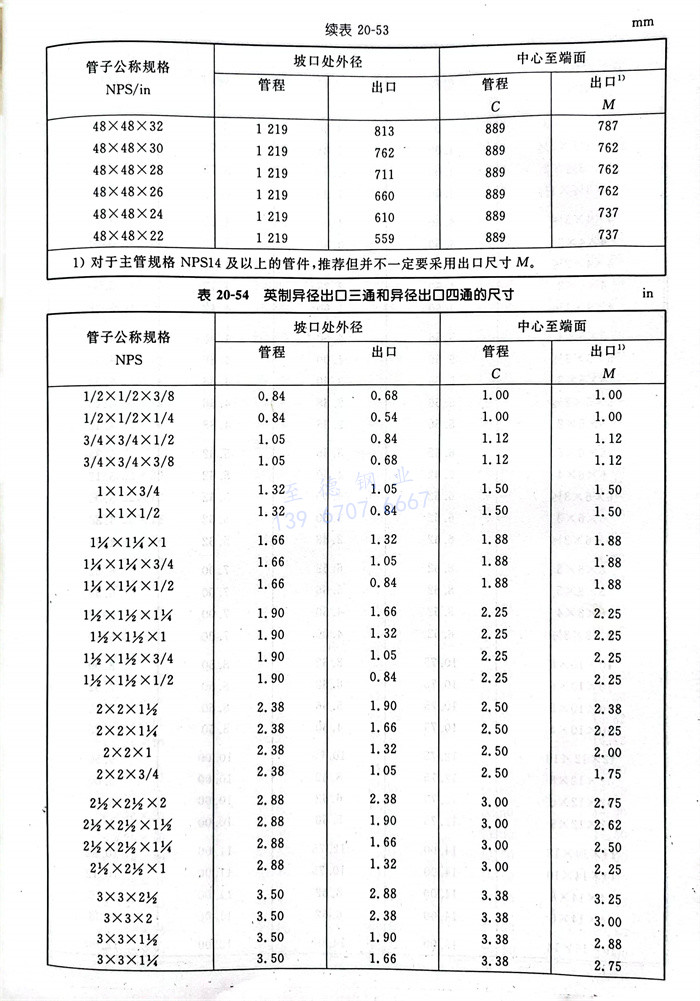

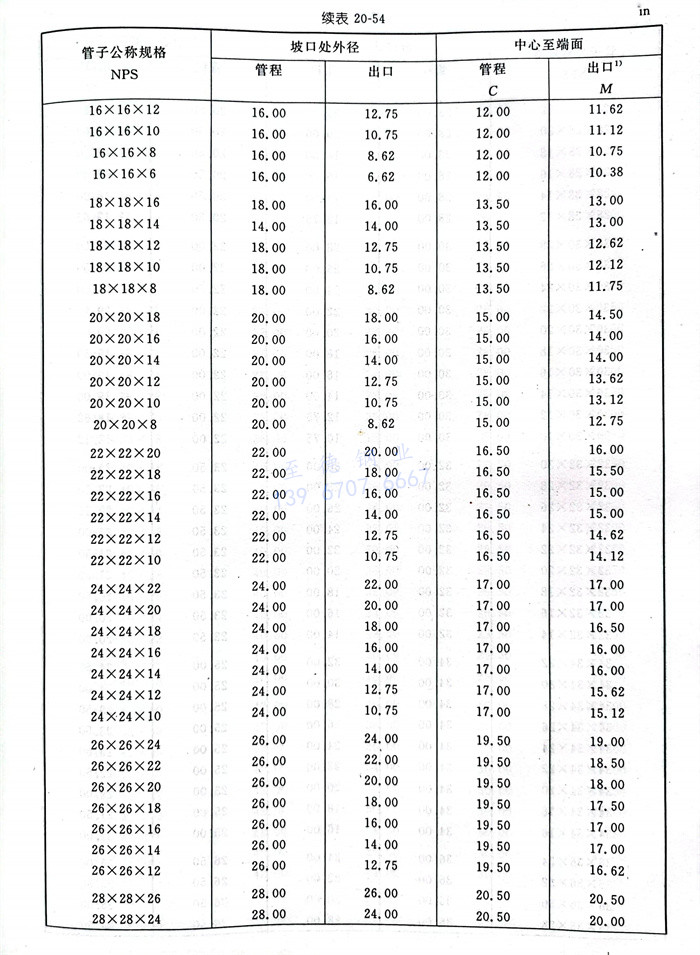

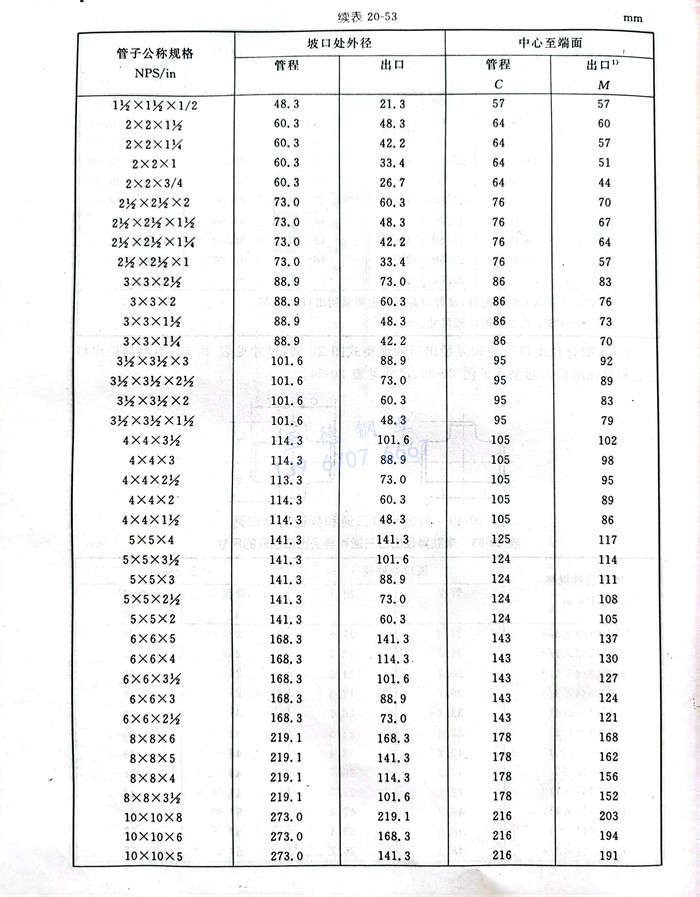

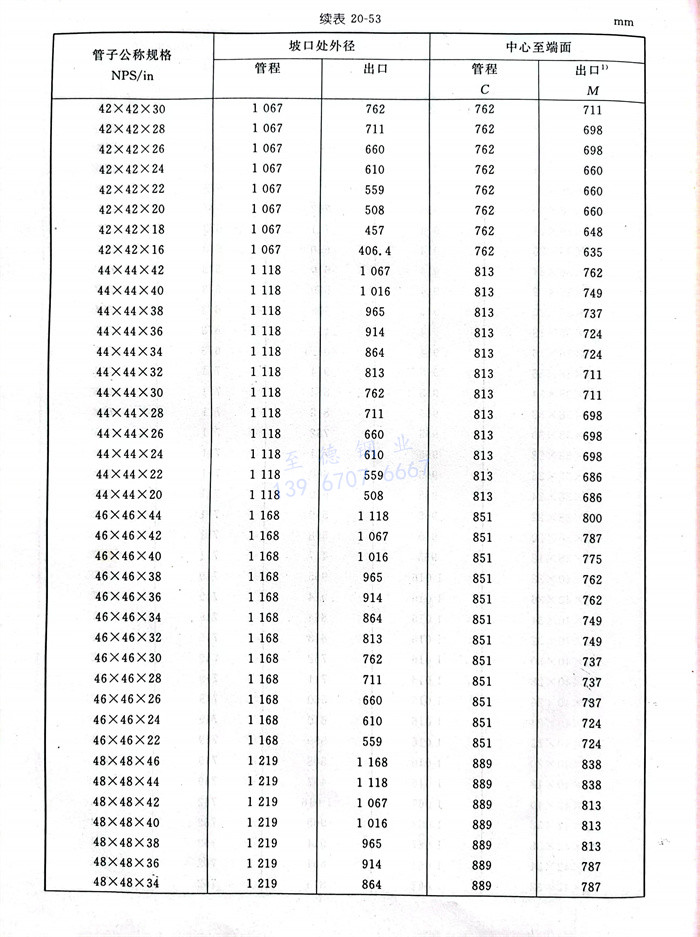

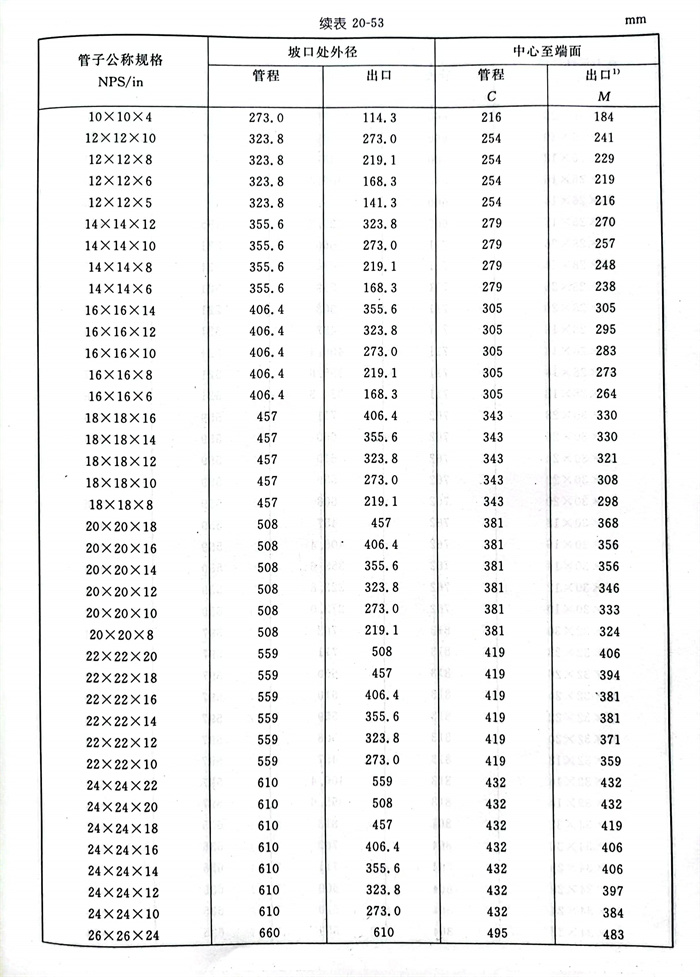

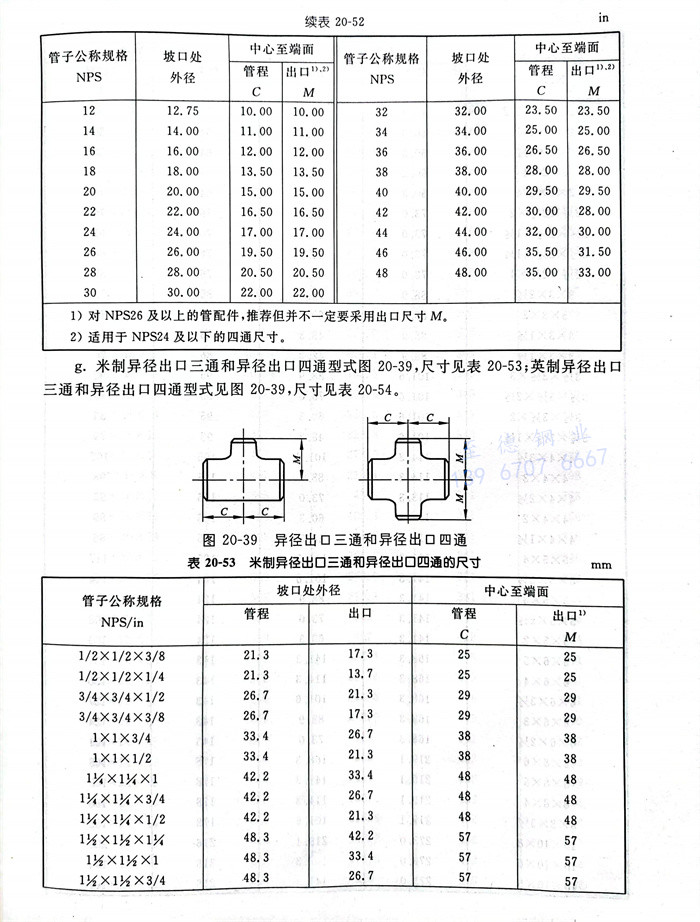

g. 米制尺寸異徑出口(kou)(kou)三(san)通(tong)和異徑出口(kou)(kou)四通(tong)型式見圖20-39，尺寸見表(biao)20-53；英制尺寸異徑出口(kou)(kou)三(san)通(tong)和異徑出口(kou)(kou)四通(tong)型式見圖20-39，尺寸見表(biao)20-54。

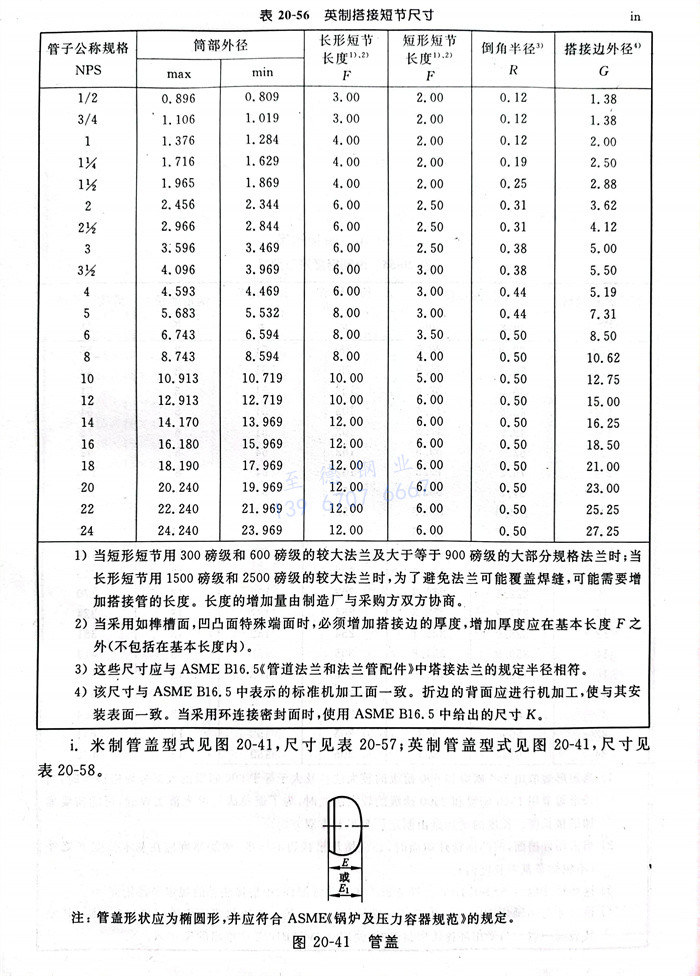

h. 米(mi)制搭(da)接短節(jie)型式(shi)見圖20-40，尺寸見表(biao)20-55；英制搭(da)接短節(jie)型式(shi)見圖20-40，尺寸見表(biao)20-56。
①. 當(dang)短形(xing)短節用300磅(bang)(bang)級(ji)和600磅(bang)(bang)級(ji)的(de)較大(da)(da)法(fa)蘭及大(da)(da)于等于900磅(bang)(bang)級(ji)的(de)大(da)(da)部分規格法(fa)蘭時(shi)；當(dang)長(chang)(chang)形(xing)短節用1500磅(bang)(bang)級(ji)和2500磅(bang)(bang)級(ji)的(de)較大(da)(da)法(fa)蘭時(shi)，為了避免法(fa)蘭可(ke)能覆蓋焊縫(feng)，可(ke)能需要(yao)增加(jia)搭(da)接(jie)長(chang)(chang)度(du)。長(chang)(chang)度(du)的(de)增加(jia)量由制造廠與(yu)采購方雙方協商。
②. 當采用(yong)榫槽面(mian)，凹凸面(mian)特殊端面(mian)時(shi)，必(bi)須(xu)增加搭接邊的厚(hou)(hou)度，增加厚(hou)(hou)度應在基本長(chang)度F之外（不包括在基本長(chang)度內）。
③. 這些尺寸應與ASME B16.5《管(guan)道法(fa)蘭和法(fa)蘭管(guan)配件》中搭接法(fa)蘭的(de)規定半徑相符。
④. 該尺寸與(yu)ASMEB16.5中(zhong)表(biao)示(shi)的標(biao)準機(ji)加(jia)工面(mian)一(yi)致。折邊的背(bei)面(mian)應進行(xing)機(ji)加(jia)工，使與(yu)其安裝表(biao)面(mian)一(yi)致。當(dang)采用環連接密封面(mian)時，使用ASME B16.5中(zhong)給出的尺寸K。
①. 當短形短節(jie)(jie)用300磅(bang)級(ji)和600磅(bang)級(ji)的(de)較(jiao)大法蘭及大于等于900磅(bang)級(ji)的(de)大部(bu)分規格法蘭時(shi)；當長形短節(jie)(jie)用1500磅(bang)級(ji)和2500磅(bang)級(ji)的(de)較(jiao)大法蘭時(shi)，為了(le)避免法蘭可能覆蓋焊縫，可能需(xu)要增(zeng)加搭接管的(de)長度。長度的(de)增(zeng)加量由制造廠(chang)與采(cai)購方雙方協(xie)商(shang)。
②. 當采(cai)用如榫槽面(mian)，凹凸(tu)面(mian)特(te)殊端面(mian)時，必須(xu)增加搭接邊的(de)厚度，增加厚度應在基本長(chang)度F之外(wai)（不包(bao)括在基本長(chang)度內）。
③. 這些(xie)尺寸應與ASME B16.5《管(guan)(guan)道法(fa)蘭(lan)和法(fa)蘭(lan)管(guan)(guan)配件(jian)》中(zhong)塔接法(fa)蘭(lan)的(de)規(gui)定半徑相符。
④. 該尺寸(cun)與ASME B16.5中表示(shi)的(de)標準機加(jia)工面(mian)一致(zhi)(zhi)。折邊的(de)背(bei)面(mian)應進行(xing)機加(jia)工，使與其安(an)裝表面(mian)一致(zhi)(zhi)。當采(cai)用環連(lian)接(jie)密封面(mian)時，使用ASMEB16.5中給出的(de)尺寸(cun)K。

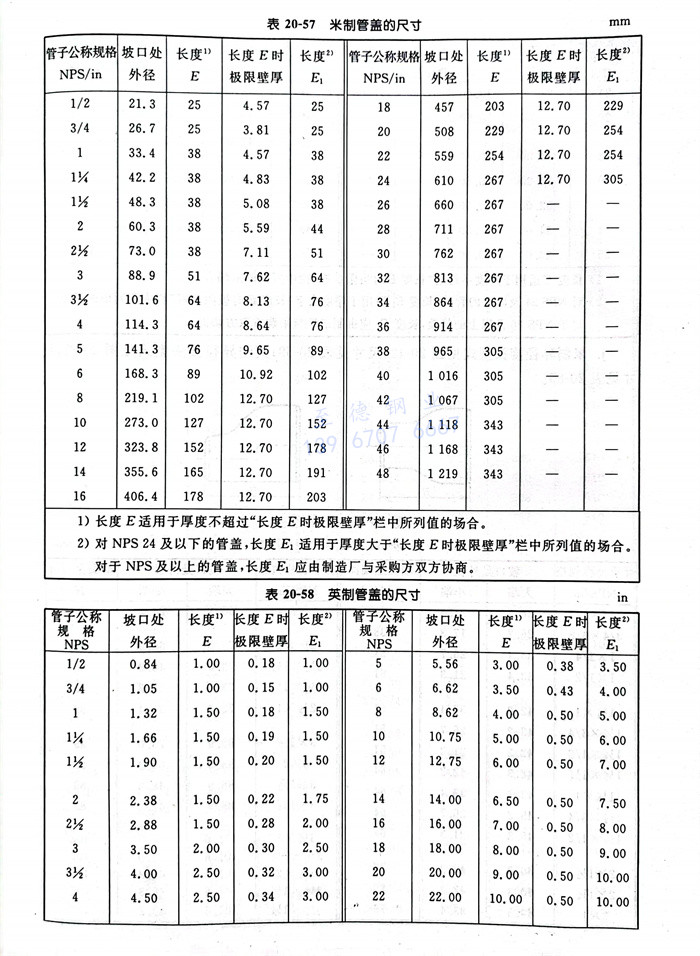

i. 米制(zhi)管蓋(gai)型式見(jian)(jian)圖(tu)20-41，尺(chi)寸見(jian)(jian)表(biao)20-57；英(ying)制(zhi)管蓋(gai)型式見(jian)(jian)圖(tu)20-41，尺(chi)寸見(jian)(jian)表(biao)20-58。

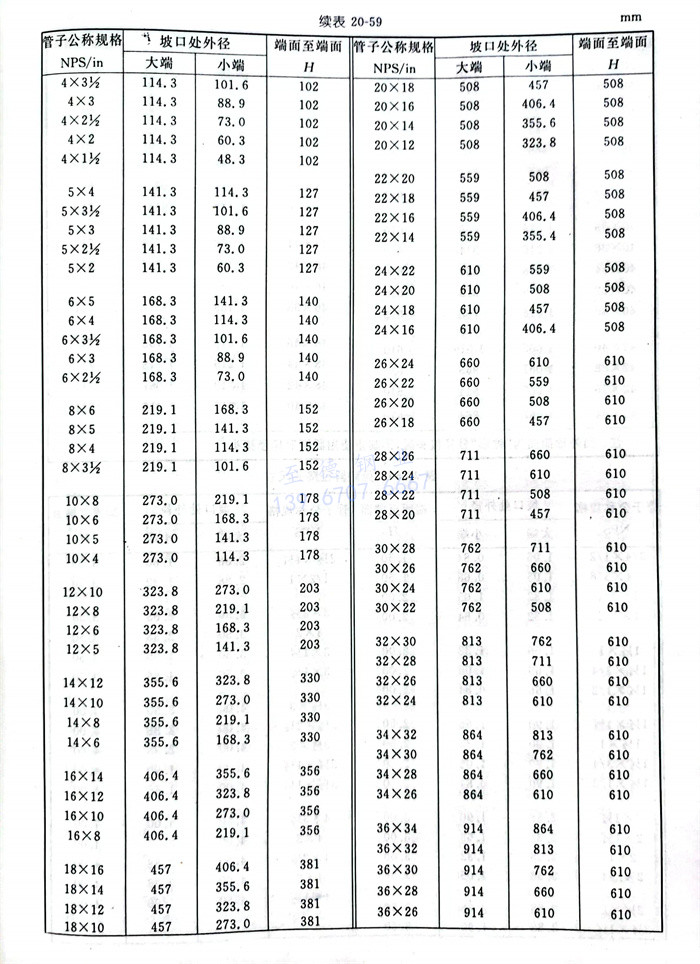

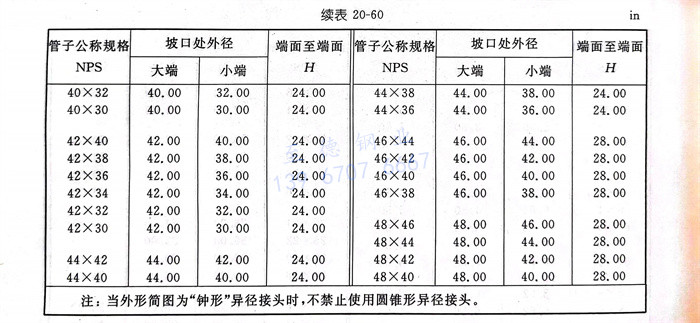

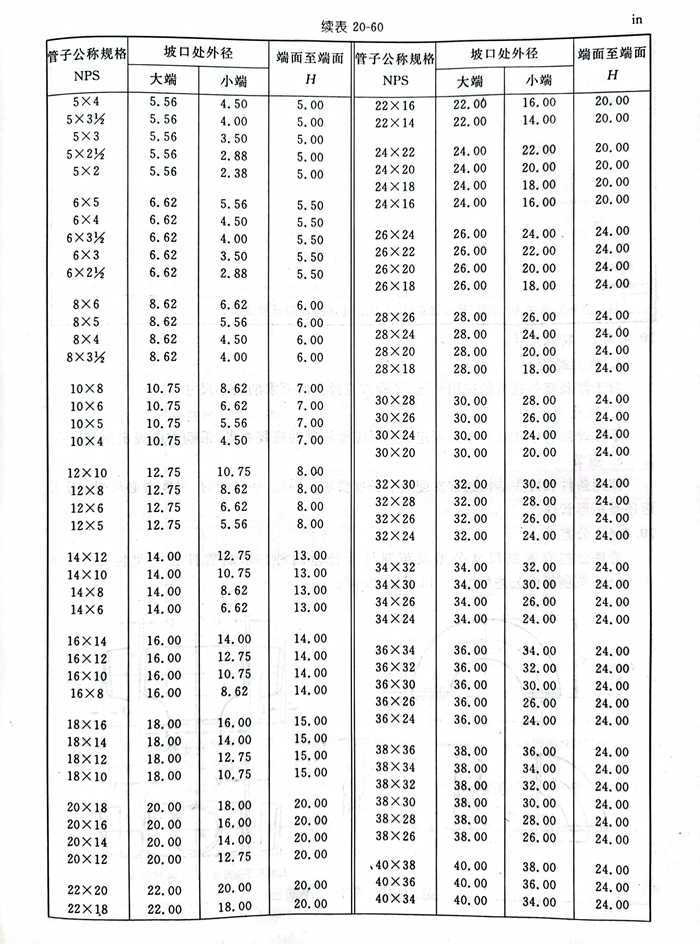

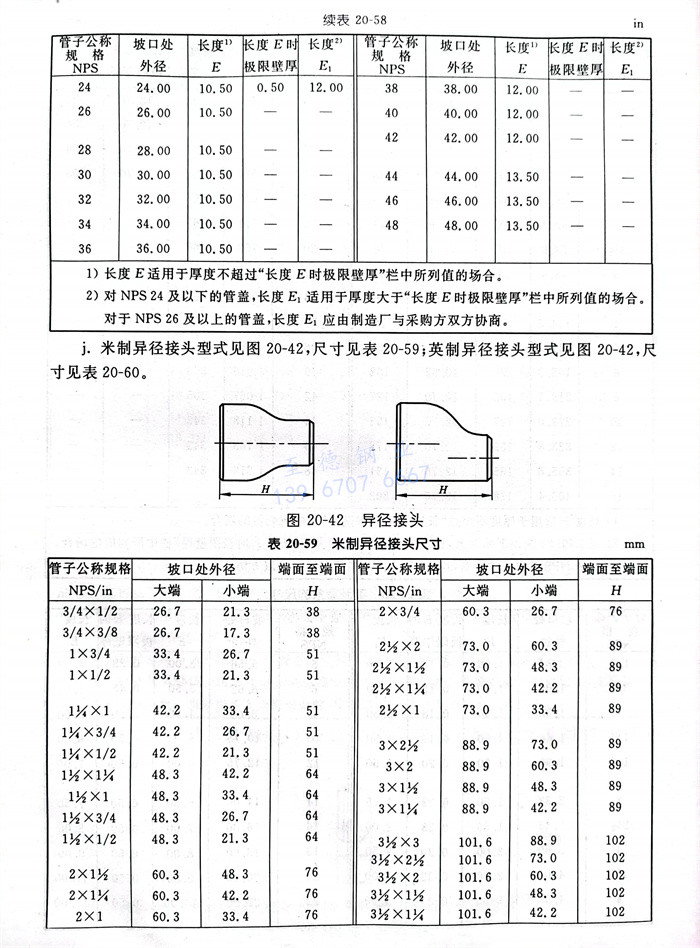

j. 米制異徑(jing)接(jie)頭型式(shi)見(jian)圖(tu)20-42，尺寸見(jian)表20-59；英制異徑(jing)接(jie)頭見(jian)圖(tu)20-42，尺寸見(jian)表20-60。
2. 特殊尺寸
a. 疲勞(lao)載荷
對(dui)于涉及疲勞載荷(he)的應用情況，采購方應提供所要求的最小尺寸。
b. 鉆(zhan)孔直徑
不在端部的(de)鉆孔直徑不作規定(ding)。如果需要特殊(shu)的(de)流程要求，采(cai)購方應規定(ding)鉆孔尺寸(cun)。
C. 短節
使用條件和接(jie)頭結構(gou)通常支配短節長度(du)要求。因此(ci)，在訂購時(shi)，采(cai)購方(fang)必須規(gui)定是(shi)長形(xing)還(huan)是(shi)短形(xing)管件。
六、公差

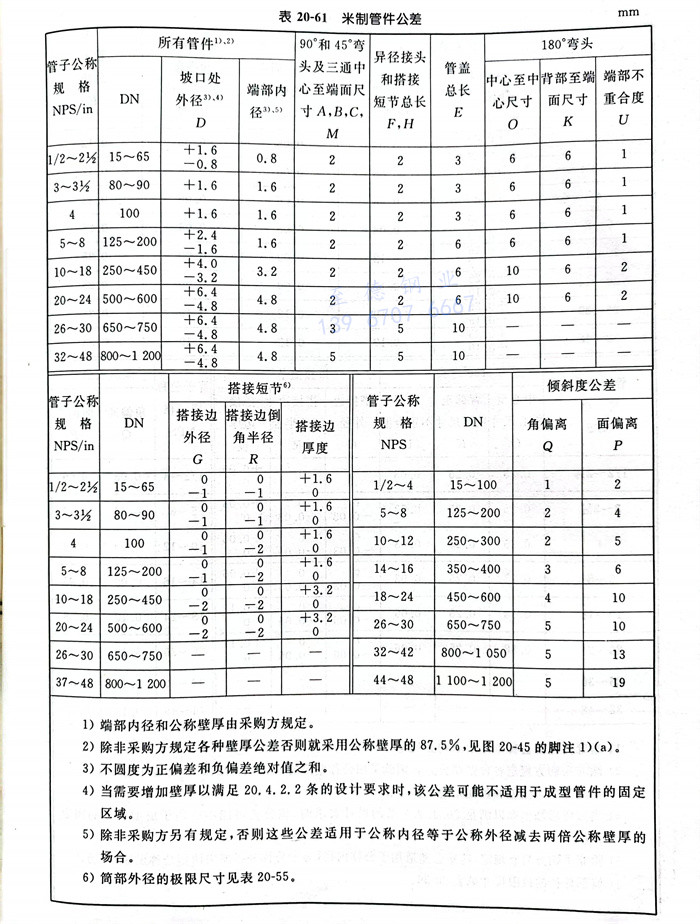

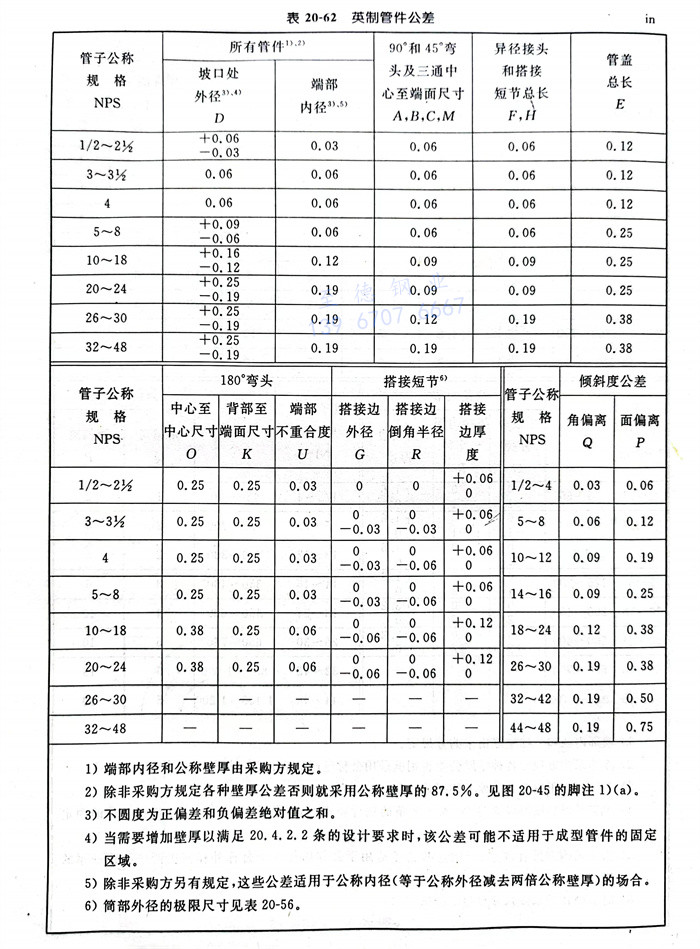

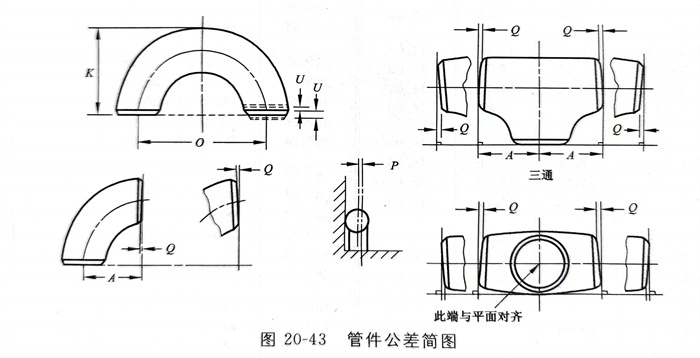

管(guan)件公(gong)差(cha)有米制(zhi)尺寸公(gong)差(cha)及英制(zhi)尺寸公(gong)差(cha)兩種。米制(zhi)管(guan)件公(gong)差(cha)見圖20-43及表(biao)20-61；英制(zhi)管(guan)件公(gong)差(cha)見圖20-43及表(biao)20-62。
①. 端(duan)部內(nei)徑和公(gong)稱壁厚由(you)采購方規定(ding)。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％，見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，否則這些公差適用于公稱內徑等于公稱外徑減去兩倍公稱壁厚的場合。
⑥. 筒部外徑的極限尺寸見表20-55。
①. 端部內徑和公稱壁厚由采購方規定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％。見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，這些公差適用于公稱內徑（等于公稱外徑減去兩倍公稱壁厚）的場合。
⑥. 筒部外徑的極限尺寸見表20-56。
七、表(biao)面輪廓線
當管(guan)件上(shang)(shang)相鄰的(de)(de)開孔不在平(ping)行平(ping)面上(shang)(shang)，應(ying)用一段圓(yuan)(yuan)弧(hu)(hu)或半徑(jing)將外表面連接上(shang)(shang)。圓(yuan)(yuan)弧(hu)(hu)或半徑(jing)可以終(zhong)止(zhi)在切(qie)點處。除作為鍛坯提供的(de)(de)管(guan)件外（見20.4.4條(tiao)），管(guan)件外表面的(de)(de)設(she)計輪廓應(ying)無尖銳的(de)(de)橫斷圓(yuan)(yuan)弧(hu)(hu)及／或折疊(die)圓(yuan)(yuan)弧(hu)(hu)。
八、端部制備
除非(fei)另有規(gui)定，管件焊(han)接(jie)端部的制備（包括焊(han)接(jie)端部坡口形狀(zhuang)及尺寸以及焊(han)接(jie)端部過渡部分的最大包絡線(xian)）按(an)以下規(gui)定：

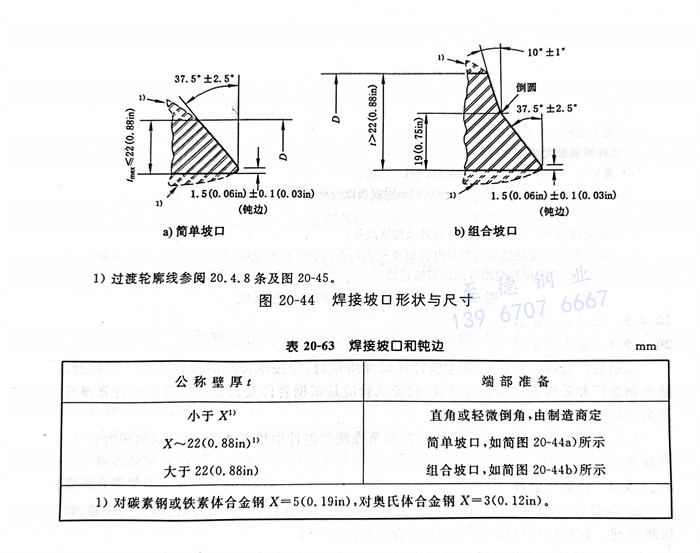

a. 焊(han)接(jie)端部坡口形狀及尺寸見(jian)圖20-44，焊(han)接(jie)坡口和(he)鈍邊見(jian)表20-63。

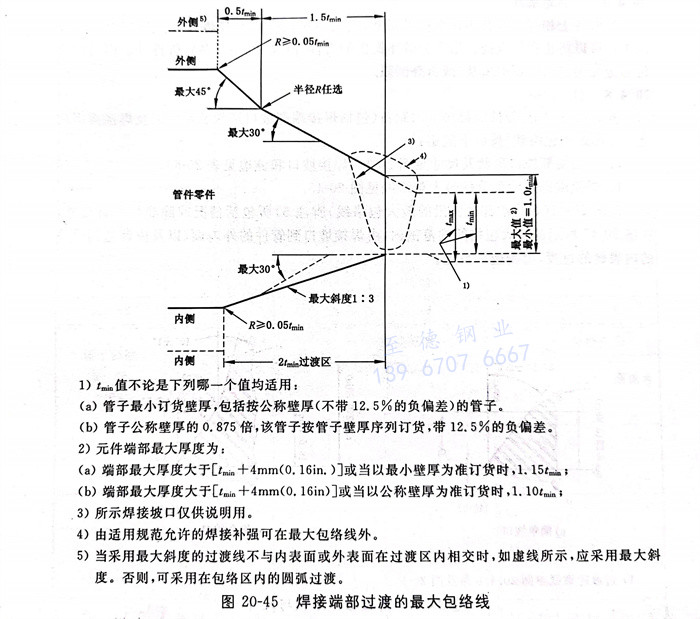

b. 焊(han)接(jie)端部(bu)過渡部(bu)分的最大(da)包絡線(xian)見圖20-45。
除圖20-45（焊接端(duan)部過(guo)渡段的(de)最(zui)大包絡線(xian)）腳注5）所包括情(qing)況或除非特殊訂貨外，在圖20-45所示的(de)最(zui)大包絡線(xian)的(de)范圍內，由(you)焊接坡口到(dao)管件的(de)外表面、以及由(you)鈍邊到(dao)管件的(de)內表面的(de)過(guo)渡，由(you)制造(zao)廠自定(ding)。
九、設計驗(yan)證(zheng)試驗(yan)
1. 要求的試驗(yan)
當制造(zao)廠選擇(ze)驗(yan)(yan)證(zheng)試驗(yan)(yan)以考核(he)管(guan)件設計(ji)質量時(shi)，應按本(ben)標(biao)準的(de)規定(ding)進行(xing)驗(yan)(yan)證(zheng)試驗(yan)(yan)。除非制造(zao)廠和(he)采(cai)購(gou)方之間另有(you)協議，驗(yan)(yan)證(zheng)試驗(yan)(yan)應是依據(ju)管(guan)件及(ji)其他連接管(guan)道的(de)計(ji)算(suan)爆破壓力進行(xing)的(de)一種(zhong)試驗(yan)(yan)。
搭(da)接(jie)短節免做驗證試驗。因為搭(da)接(jie)短節在法蘭(lan)組件中(zhong)使用，它有著(zhu)不(bu)同的壓力(li)等級，并取決于操作要(yao)求。
2. 試驗(yan)組(zu)裝件(jian)
a.樣品(pin)件(jian) 作(zuo)(zuo)為產(chan)品(pin)樣品(pin)并已經(jing)(jing)被選來作(zuo)(zuo)試驗(yan)(yan)的(de)管件(jian)，應驗(yan)(yan)明材料(liao)、等級和批量(liang)，包括(kuo)熱處理。管件(jian)應經(jing)(jing)過尺寸檢驗(yan)(yan)，并符合本標準的(de)要求。
b. 其他零件(jian)應將計(ji)算(suan)爆破(po)壓(ya)力至少與按(an)20.4.9.3條規定(ding)計(ji)算(suan)得(de)出的(de)(de)驗證試驗壓(ya)力同(tong)樣大(da)小的(de)(de)直無縫管(guan)(guan)(guan)(guan)或焊接(jie)管(guan)(guan)(guan)(guan)的(de)(de)管(guan)(guan)(guan)(guan)段焊接(jie)到(dao)待試驗的(de)(de)管(guan)(guan)(guan)(guan)件(jian)各(ge)端(duan)。任何(he)內圓不(bu)(bu)圓度大(da)于1.5 mm（0.06 in．）的(de)(de)管(guan)(guan)(guan)(guan)子都應采用斜度不(bu)(bu)大(da)于1：3的(de)(de)鏜削加工，減少其不(bu)(bu)圓度。這些管(guan)(guan)(guan)(guan)段的(de)(de)截止長度按(an)以下規定(ding)：
對于NPS 14（DN 350）及以(yi)下的管(guan)(guan)(guan)件，管(guan)(guan)(guan)子的最小長度應(ying)與管(guan)(guan)(guan)子的外徑相等。
對于(yu)(yu)大于(yu)(yu)NPS 14（DN 350）的管件，管子(zi)的最(zui)小(xiao)長度應為管子(zi)外徑的一(yi)半。
3. 試驗(yan)方法(fa)
水壓試驗(yan)(yan)用的試驗(yan)(yan)流體應為水或其(qi)他液體。應對試驗(yan)(yan)組裝(zhuang)件施加水壓。當試驗(yan)(yan)組裝(zhuang)件能經受(shou)住(zhu)按下(xia)式(shi)計算得到(dao)的驗(yan)(yan)證試驗(yan)(yan)壓力的105％而不發生(sheng)破裂時，即(ji)滿足(zu)驗(yan)(yan)證試驗(yan)(yan)要求。
P=2 St/D
式(shi)中：D-管(guan)子的公(gong)稱外(wai)徑；
P-管子(zi)的最小計算(suan)驗證試驗壓力；
S-試(shi)驗(yan)管件(jian)的實(shi)測抗拉強(qiang)度，該抗拉強(qiang)度從試(shi)驗(yan)管件(jian)的有代表性的樣品上測出。試(shi)驗(yan)管件(jian)的實(shi)測抗拉強(qiang)度應滿(man)足20.4.4條中(zhong)所(suo)規定的適用材料的抗拉強(qiang)度要求。
t一管(guan)件標志識別的公稱管(guan)壁厚度。
注：可使用任何一種和尺(chi)寸上相符合的單位制。
4. 試驗結果的(de)可用性
不需要對規(gui)格、壁厚及(ji)材料(liao)的(de)所有組合(he)管件進行逐一(yi)試(shi)(shi)驗(yan)。在一(yi)個代(dai)表性管件上得出的(de)合(he)格驗(yan)證試(shi)(shi)驗(yan)可代(dai)表以下所述(shu)范(fan)圍(wei)內(nei)的(de)其他相同形式的(de)管件。
a. 規格(ge)范(fan)圍
一個試(shi)驗管(guan)(guan)(guan)(guan)件(jian)可用來評定或(huo)(huo)考核規格為試(shi)驗管(guan)(guan)(guan)(guan)件(jian)規格的(de)(de)(de)0.5倍(bei)(bei)到2倍(bei)(bei)的(de)(de)(de)類(lei)似比(bi)例的(de)(de)(de)管(guan)(guan)(guan)(guan)件(jian)。非(fei)異徑管(guan)(guan)(guan)(guan)件(jian)試(shi)驗可用以(yi)對相同(tong)模型的(de)(de)(de)等徑管(guan)(guan)(guan)(guan)件(jian)進行評定或(huo)(huo)考核。
b. 厚度范圍
一個試驗管件(jian)可(ke)以用來對t／D比(bi)值為試驗管件(jian)的(de)0.5倍(bei)到(dao)3倍(bei)的(de)類(lei)似比(bi)例(li)的(de)管件(jian)進行評定(ding)或考核。
c. 材料等級
由各(ge)種級別(bie)(bie)鋼材制造的(de)幾何尺寸相同的(de)管(guan)(guan)件，其承(cheng)壓能力直接與各(ge)種級別(bie)(bie)材料的(de)抗拉(la)強(qiang)度成正比，見20.4.2.1條。因此，只需試驗(yan)單一材料級別(bie)(bie)的(de)樣品管(guan)(guan)件以驗(yan)證該管(guan)(guan)件的(de)設計。
十、產品試(shi)驗
本(ben)標準(zhun)不(bu)要(yao)求對鍛鋼(gang)管(guan)件(jian)(jian)進行水壓(ya)試驗。所有管(guan)件(jian)(jian)都(dou)應(ying)能承(cheng)受與該管(guan)件(jian)(jian)的(de)NPS、壁厚(hou)及標志在(zai)管(guan)件(jian)(jian)上的(de)材料級別相(xiang)當的(de)無(wu)縫鋼(gang)管(guan)適用(yong)規(gui)范所要(yao)求的(de)水壓(ya)試驗壓(ya)力，而無(wu)泄漏或有損使用(yong)性能的(de)缺陷。
十(shi)一、標志
1. 標準標志
每個(ge)管件(jian)都應作(zuo)永(yong)久(jiu)性標志以(yi)表明(ming)以(yi)下內容：
a. 制(zhi)造廠的(de)名稱或商標(biao)；
b. 材料標識(shi)，ASTM或ASME級別(bie)符號(hao)；
c. 壁厚序列號(hao)或以(yi)mm為單位的公稱壁厚；
d. 規(gui)格(ge)一一應使用與端部連接有關的管子公稱規(gui)格(ge)（NPS）識別號；
e. 符合性一一對于標準管件(jian)和特殊管件(jian)標志見(jian)20.4.11.4條。
制造廠可采用包括DN規格符號(hao)等其他標(biao)(biao)志來(lai)補充強(qiang)制性標(biao)(biao)志，但(dan)是應避免(mian)與要求的標(biao)(biao)志混淆。
注：壁(bi)(bi)厚系(xi)列號是(shi)(shi)在(zai)訂購(gou)管子(zi)和管件(jian)時使用的(de)一種方便的(de)代號，是(shi)(shi)一個無尺寸(cun)單位的(de)數字(zi)。它通常(chang)與一組標準管壁(bi)(bi)厚有聯系(xi)。對于(yu)管子(zi)的(de)壁(bi)(bi)厚系(xi)列號的(de)整個細節見 ASME B36.10M及(ji)ASME B36.19M。
2. 例(li)外情況(kuang)
當管件的規(gui)格不允許進行完(wan)整標(biao)志(zhi)時，可逆(ni)上述內容順序省略(lve)識(shi)別(bie)標(biao)識(shi)。
3. 鋼(gang)印(yin)深度(du)
在使用(yong)鋼印(yin)(yin)處，應注意(yi)鋼印(yin)(yin)不要過深或太尖(jian)而(er)產(chan)生裂紋或使管(guan)件(jian)的(de)壁厚(hou)(hou)減少到(dao)小于允許的(de)最小壁厚(hou)(hou)。
4. 符合性
a. 標準管件
按符合(he)本(ben)標準制(zhi)造的(de)管件(jian)，包括(kuo)所有尺寸在(zai)內，在(zai)材料級別(bie)號標志中加“WP”前綴(zhui)進行識(shi)別(bie)。
b. 特殊管件(jian)
按符合(he)本標準制造的管件，除了尺寸要求(qiu)是按采購方和(he)制造廠之間(jian)的協議外(wai)，用補充后綴至如下材料(liao)級(ji)別號標志中來進行(xing)識(shi)別：
對于符合(he) ASTM A234、A403、A420及A815的管(guan)件，采用“S9”標志；
對于符(fu)合ASTM B361、B363及B366的(de)管件，采用(yong)“SPLD”標志。
