浙江至德鋼業有限公司通過真空冶煉生產的高純度鐵素體不銹鋼(gang)管，其特點是鋼中的碳、氮、氧等間隙原子含量大幅度降低。與奧氏(shi)體不銹鋼管相比，具有優良的抗氯化物應力腐蝕開裂能力，并且還具有耐點蝕、耐酸堿和耐縫隙腐蝕的能力，且價格降低了40％～50％，其應用有了較大的發展。主要牌號有019Cr19Mo2NbTi，下面對其焊接工藝進行介紹。
一、高純(chun)度鐵素體不銹鋼019Cr19Mo2NbTi焊接工(gong)藝
019Cr19Mo2NbTi高純度鐵素體(ti)不銹(xiu)鋼的熱處理狀態是850℃×10min，空冷，其化學成分見表4-6。對其焊接工藝進行考核：試件厚3mm，焊條為00Cr18Ni2Mo2Nb鐵素體鋼專用焊條，屬于鈦鈣型藥皮的超低碳不銹鋼焊條，其熔敷金屬的化學成分（質量分數）為：C≤0.04％，Cr17％ ～20％，Nil1％～14％；Mo2％～2.5％。采用焊條電弧焊，接頭形式為不開坡口的平板對接。焊接參數：焊接電流為90～105A，電弧電壓為24～26V，焊接速度為0.6～0.8cm／s。

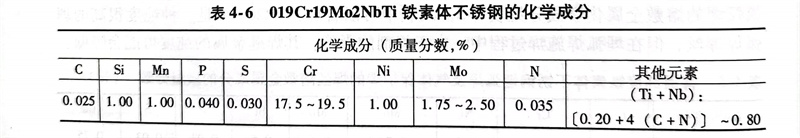

表4-6 019Cr19Mo2NbTi鐵(tie)素體不(bu)銹(xiu)鋼的(de)化(hua)學成分
二、對焊(han)接接接頭進行分析(xi)
1. 焊接接頭的力學性(xing)能

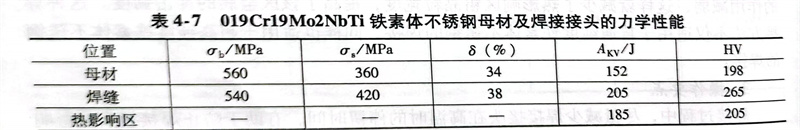

高純度鐵(tie)素(su)體不銹鋼（019Cr19Mo2NbTi）母材(cai)和(he)焊(han)接接頭(tou)(tou)的(de)(de)力學性(xing)(xing)能見表(biao)4-7，從表(biao)中可知(zhi)，采用專用的(de)(de)鐵(tie)素(su)體不銹鋼焊(han)條(tiao)進(jin)行焊(han)條(tiao)電弧(hu)焊(han)時(shi)，得到的(de)(de)接頭(tou)(tou)強度和(he)塑性(xing)(xing)優良，各區(qu)硬度基本一(yi)致，尤其(qi)是焊(han)縫金(jin)屬和(he)HAZ區(qu)的(de)(de)沖(chong)擊(ji)吸收能量也高，綜合力學性(xing)(xing)能均(jun)達到母材(cai)的(de)(de)水(shui)平。
2. 焊(han)接(jie)接(jie)頭(tou)的顯微組(zu)織
a. 焊縫金屬
019Cr19Mo2NbTi高(gao)純度鐵素體(ti)(ti)不(bu)銹鋼焊(han)縫金屬顯微組織為奧(ao)氏體(ti)(ti)加(jia)鐵素體(ti)(ti)，基體(ti)(ti)組織為奧(ao)氏體(ti)(ti)，在快速(su)冷卻(que)過程(cheng)中(zhong)，有少(shao)量的鐵素體(ti)(ti)產(chan)生，并(bing)位于(yu)奧(ao)氏體(ti)(ti)的晶界上(shang)。這種少(shao)量鐵素體(ti)(ti)與奧(ao)氏體(ti)(ti)共存的焊(han)縫組織具有較高(gao)的強度和塑性(xing)等良(liang)好(hao)的綜合力學性(xing)能，缺口敏感性(xing)較低。
b. 焊接(jie)熱影響區
焊(han)(han)(han)接熱(re)(re)(re)響區在焊(han)(han)(han)接加(jia)熱(re)(re)(re)及(ji)冷卻(que)過(guo)程(cheng)中未發(fa)生相變，但是隨著焊(han)(han)(han)接熱(re)(re)(re)輸入(ru)的(de)(de)(de)增大，靠近熔合(he)區的(de)(de)(de)晶(jing)粒長(chang)大較明顯。該鋼應采用小的(de)(de)(de)焊(han)(han)(han)接熱(re)(re)(re)輸入(ru)焊(han)(han)(han)接，當(dang)板厚(hou)3mm時，焊(han)(han)(han)接熱(re)(re)(re)輸入(ru)為(wei)3.0～4.5kJ／cm，就能有效地防止或減弱(ruo)因(yin)焊(han)(han)(han)接熱(re)(re)(re)影響區（HAZ）晶(jing)粒長(chang)大而造成的(de)(de)(de)脆(cui)化。
3. 焊(han)后熱處理
浙江至德鋼業有限公司通過衍射圖分析發現，焊后經過750℃×32h熱處理的焊接接頭試樣中存在少量的FeO和Cr2N相，這表明此類鋼焊后經過再加熱，焊接熱影響區有析出物析出。FeO的形成是高溫下Fe與O相互作用的結果，主要產生于晶粒邊界處。這些FeO和Cr2N相析出物是引起焊接熱影響區性能下降和脆化的原因之一。
浙江至德鋼業有限公司對焊后狀態和經過750℃×32h熱處理的兩組焊接接頭試樣分析發現，這兩組試樣焊接熱影響區的斷口特征基本相似，呈準理解斷裂，除焊接熱影響區晶粒大小存在顯著的差別外，顯微組織均一致。離焊接熔合線稍遠處的熱影響區細晶區的斷口上存在有大量的韌窩，呈現出明顯的延性斷裂特征。鐵素體不銹鋼斷口具有典型的河流花樣特征，并存在解理舌。分布于焊接熱影響區斷口的點狀析出物Cr2N、TiC和TiN等對解理裂紋的產生和擴展有促進作用。根據位錯塞積理論（可解釋析出物的作用），從焊接熱影響區斷口形態（河流花樣走向和解理舌的形式）可以判定，放射狀花樣是解理裂紋的發源地，在放射狀花樣中心都有析出物存在。這些析出物在變形過程中強烈地阻礙位錯的運動，造成位錯塞積，產生應力集中，導致解理裂紋在析出物附近形核，然后沿解理面擴展直至斷裂。在鐵素體不銹鋼焊接熱影響區中，析出物能有效地阻礙位錯的運動，導致解理裂紋的形核。位于解理面上的Cr2N、TiC和TiN析出物周圍有微裂紋存在，不論這種微裂紋是在解理裂紋到達之前形成，還是在解理裂紋擴展過程中出現，都表明析出物的存在削弱了解理面上裂紋擴展阻力，有可能促進了裂紋的擴展。
為(wei)了防止焊后發生(sheng)脆性斷裂事故(gu)，焊后必須進(jin)行熱處(chu)理，即(ji)850℃退火處(chu)理。
