1. 再(zai)沸器(qi)的(de)分類(lei)
①. 再(zai)沸(fei)(fei)(fei)器(qi)也(ye)稱(cheng)重沸(fei)(fei)(fei)器(qi)，是(shi)使液(ye)(ye)(ye)體再(zai)一次汽化(hua)(hua)的(de)設備。它的(de)結構與冷凝器(qi)差(cha)不多(duo)，不過冷凝器(qi)是(shi)用來降(jiang)溫的(de)，而再(zai)沸(fei)(fei)(fei)器(qi)是(shi)用來升溫汽化(hua)(hua)的(de)。再(zai)沸(fei)(fei)(fei)器(qi)是(shi)一個能夠(gou)交換熱量，同(tong)時有汽化(hua)(hua)空間的(de)一種特(te)殊換熱器(qi)。再(zai)沸(fei)(fei)(fei)器(qi)多(duo)與分(fen)餾塔合用，再(zai)沸(fei)(fei)(fei)器(qi)中(zhong)物料液(ye)(ye)(ye)位和分(fen)餾塔液(ye)(ye)(ye)位在同(tong)一高(gao)度。從塔底(di)線提供液(ye)(ye)(ye)相進入(ru)再(zai)沸(fei)(fei)(fei)器(qi)中(zhong)。通常在再(zai)沸(fei)(fei)(fei)器(qi)中(zhong)有部(bu)分(fen)液(ye)(ye)(ye)相被汽化(hua)(hua)。被汽化(hua)(hua)的(de)兩相流(liu)回到分(fen)餾塔中(zhong)，返回塔中(zhong)的(de)氣相組分(fen)向上通過塔盤，液(ye)(ye)(ye)相組分(fen)回到塔底(di)。由于靜壓(ya)差(cha)的(de)作用，塔底(di)將會不斷補充(chong)被蒸(zheng)發掉的(de)那(nei)部(bu)分(fen)液(ye)(ye)(ye)位。

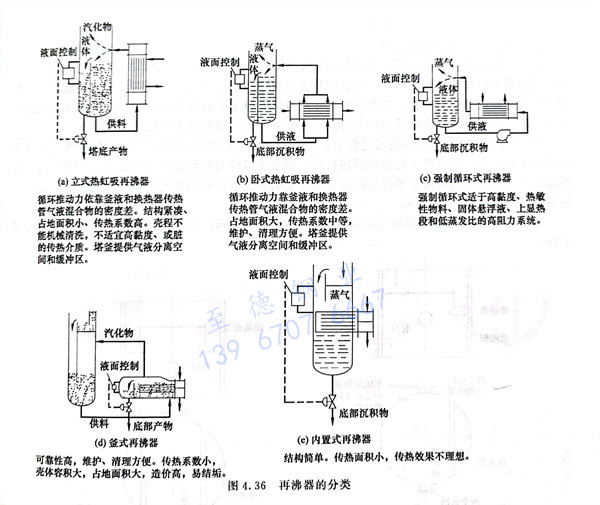

②. 再(zai)(zai)沸器分立(li)式(shi)(shi)(shi)(shi)和臥式(shi)(shi)(shi)(shi)兩種。立(li)式(shi)(shi)(shi)(shi)再(zai)(zai)沸器包(bao)括熱虹(hong)吸(xi)式(shi)(shi)(shi)(shi)、強制(zhi)循環式(shi)(shi)(shi)(shi)。臥式(shi)(shi)(shi)(shi)再(zai)(zai)沸器包(bao)括熱虹(hong)吸(xi)式(shi)(shi)(shi)(shi)、強制(zhi)循環式(shi)(shi)(shi)(shi)、釜式(shi)(shi)(shi)(shi)、內置(zhi)式(shi)(shi)(shi)(shi)，如圖4.36所(suo)示(shi)。
2. 再沸(fei)器的(de)安裝(zhuang)工藝
①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

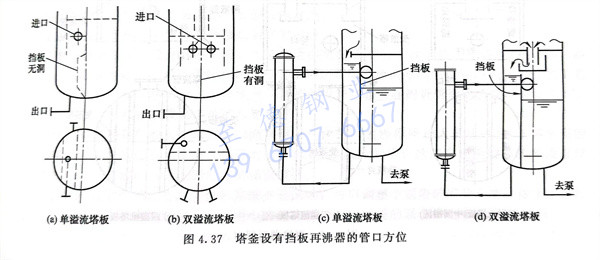

②. 如(ru)果塔(ta)釜設有(you)擋板，擋板上沒有(you)開孔的(de)單溢流(liu)塔(ta)板，再(zai)沸器返回塔(ta)的(de)管(guan)(guan)口應位(wei)(wei)于降液管(guan)(guan)一側，即與塔(ta)底(di)再(zai)沸器的(de)液相(xiang)管(guan)(guan)同側，最好平行于擋板，見圖4.37（a）。圖4.37（b）為雙(shuang)溢流(liu)塔(ta)與再(zai)沸器連接(jie)的(de)進出管(guan)(guan)口方位(wei)(wei)示意(yi)圖。
3. 再沸器返回管口(kou)方位設(she)計(ji)

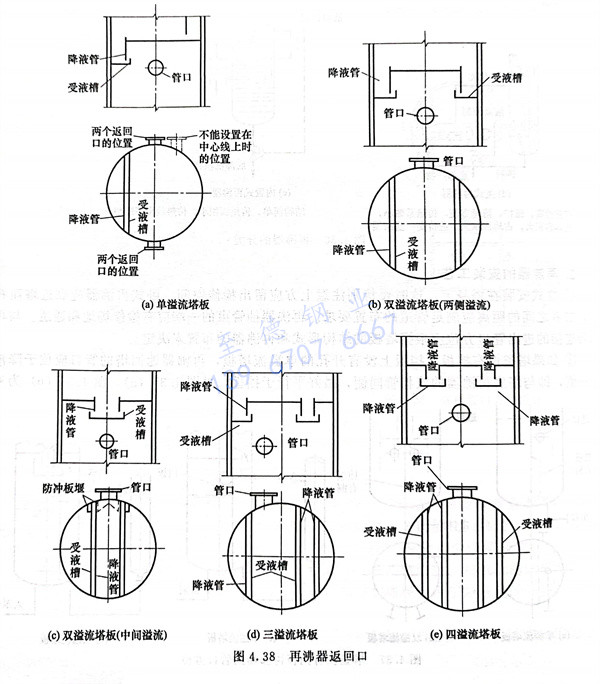

①. 例(li)單溢流塔板(ban)的再(zai)沸(fei)器(qi)油氣返(fan)(fan)回(hui)(hui)口(kou)。如圖4.38（a）所(suo)示，返(fan)(fan)回(hui)(hui)口(kou)應設在塔中心線(xian)上(shang)，并與(yu)受(shou)液槽(cao)平(ping)行布置。如果不能(neng)，就設在與(yu)受(shou)液槽(cao)平(ping)行的另一(yi)側，當有(you)兩(liang)個再(zai)沸(fei)器(qi)返(fan)(fan)回(hui)(hui)時，兩(liang)個管口(kou)均與(yu)受(shou)液槽(cao)平(ping)行布置，兩(liang)個管口(kou)呈相對(dui)方(fang)向，避免吹開受(shou)液槽(cao)即(ji)封盤上(shang)的液體導致封閉失敗。單溢流塔板(ban)的再(zai)沸(fei)器(qi)返(fan)(fan)回(hui)(hui)口(kou)若設置于封盤的下方(fang)，則任何方(fang)位(wei)皆可。
②. 雙溢(yi)流(liu)塔板的再沸(fei)器(qi)油氣返回(hui)口(kou)(kou)。如圖4.38（b）所示(shi)，返回(hui)口(kou)(kou)應設在與(yu)(yu)塔受液(ye)槽(cao)(cao)平行的塔中心線(xian)上，當有兩(liang)(liang)個再沸(fei)器(qi)返回(hui)口(kou)(kou)時，兩(liang)(liang)個管(guan)口(kou)(kou)均與(yu)(yu)受液(ye)槽(cao)(cao)平行布置并呈相反方向。兩(liang)(liang)邊溢(yi)流(liu)時，管(guan)口(kou)(kou)應與(yu)(yu)降流(liu)管(guan)平行且(qie)距(ju)離相等。中間(jian)溢(yi)流(liu)時，管(guan)口(kou)(kou)應與(yu)(yu)降流(liu)管(guan)平行且(qie)置于受液(ye)槽(cao)(cao)稍(shao)下(xia)方，如圖4.38（c）所示(shi)。
③. 三(san)溢流塔板的再沸(fei)器油氣(qi)返回口如圖4.38（d）所示。管(guan)口應(ying)設在(zai)受液槽之(zhi)間，并與(yu)其平行。
④. 四溢流(liu)塔板的再沸器油氣(qi)返回口如(ru)圖4.38（e）所示。管口應設(she)在受液槽(cao)之間，并與其平行。
4. 再沸器進料管口方位設計

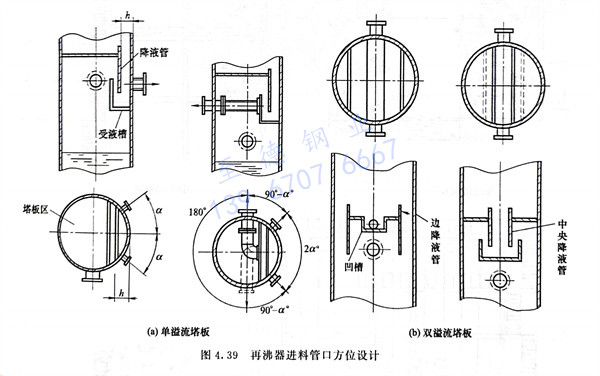

①. 對(dui)于單(dan)溢流塔板，如圖4.39（a）左圖所示，管口(kou)可設在2a范圍(wei)內，亦(yi)可利用內部管子(zi)轉(zhuan)至(zhi)圖4.39（b）右圖所示180°的(de)范圍(wei)內。
②. 對于雙溢流塔(ta)板，圖4.39（b）左圖所示(shi)為邊降液式，管口(kou)從凹(ao)槽端(duan)引出(chu)。圖4.39（b）右圖所示(shi)為中間降液，管口(kou)開在(zai)塔(ta)中心線上。上述(shu)兩種情況在(zai)塔(ta)槽較大時兩端(duan)同(tong)時裝(zhuang)管口(kou)，引出(chu)外部配(pei)管采用對稱(cheng)配(pei)管。
③. 再沸器進料口(kou)(kou)也常(chang)由塔底(di)部(bu)引出(chu)。若(ruo)底(di)部(bu)有底(di)部(bu)擋板存在時，管口(kou)(kou)通常(chang)設(she)置于塔底(di)抽(chou)出(chu)管口(kou)(kou)及液位計管口(kou)(kou)的相反側。
