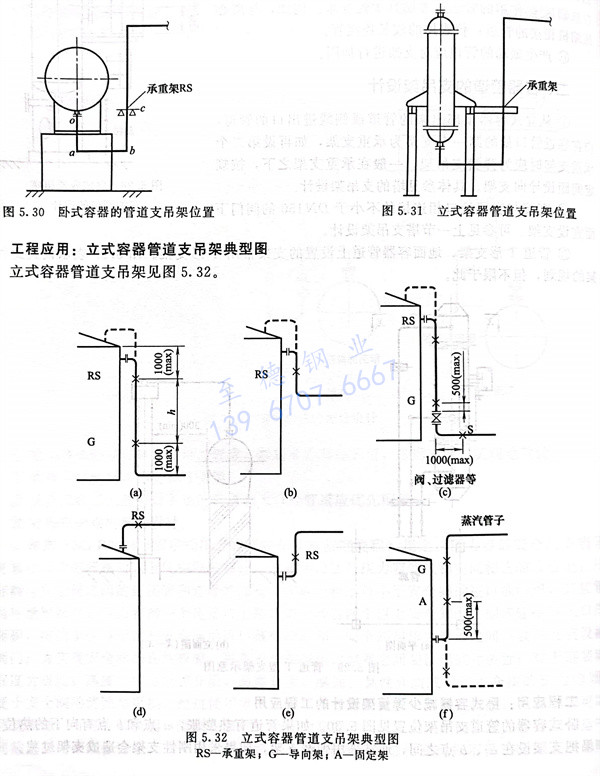

臥式容器(qi)的管道支(zhi)吊架位置見(jian)圖(tu)5.30。如果管道有(you)熱膨脹，a點和b點有(you)向下(xia)的熱位移；如果把支(zhi)架設在a、b點之間，通常采用(yong)彈簧支(zhi)架，如果采用(yong)剛性支(zhi)架會造(zao)成支(zhi)架過載。
現在把滑動支架（承重架）RS放在c點，該點與管口的標高大致平齊，這樣a點及b點向下的位移基本一致，RS支架可采用剛性滑動架，在這點管道是沒有垂直位移的，只有水平位移。c點的位置也允許上下稍有變動。根據管徑、溫度情況，可采用不等腿的U形管。但如bc段太長，RS架處就可能有向上的位移，使支架脫空，RS剛性架就失去意義。所以bc段不能比oa段長得太多。RS支架可以從設備或地面生根。
