1. 人孔

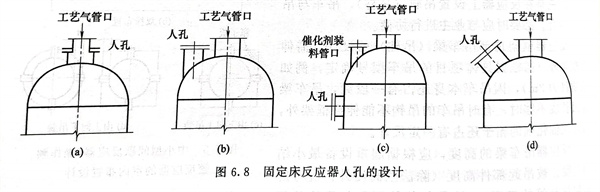

  下(xia)面以固定床反應器(qi)為例進行介紹(shao)。固定床反應器(qi)頂(ding)部(bu)通常需要設(she)置人(ren)(ren)孔，用于催化(hua)劑(ji)裝填和內件檢修(xiu)，人(ren)(ren)孔大小一般為DN500～V600。人(ren)(ren)孔設(she)計形式(shi)主要有四種，見圖6.8。N500~DN6

    ①. 當(dang)工藝氣管(guan)(guan)(guan)口(kou)(kou)比人孔(kong)直徑(jing)小三(san)級或(huo)三(san)級以上(shang)時(shi)，通(tong)常采(cai)用圖6.8（a）所示(shi)形式的人孔(kong)，將人孔(kong)與(yu)工藝氣管(guan)(guan)(guan)口(kou)(kou)合用一個管(guan)(guan)(guan)口(kou)(kou)。該設計方式通(tong)常需要在工藝氣管(guan)(guan)(guan)線上(shang)靠近人孔(kong)處(chu)設置可拆卸短管(guan)(guan)(guan)，同(tong)時(shi)，與(yu)可拆卸短管(guan)(guan)(guan)相連的管(guan)(guan)(guan)道(dao)應(ying)考慮設承重支架，在反應(ying)器人孔(kong)打開時(shi)支撐進口(kou)(kou)管(guan)(guan)(guan)道(dao)。

    ②. 當工藝氣(qi)管(guan)口與(yu)人(ren)孔(kong)直徑相(xiang)當或比(bi)人(ren)孔(kong)直徑大時，需(xu)要單獨(du)設置(zhi)人(ren)孔(kong)，常(chang)見的設計(ji)形式有(you)圖6.8（b）和（c）兩種。圖6.8（b）所示形式人(ren)孔(kong)受(shou)(shou)力較(jiao)好、制造較(jiao)容(rong)易，但催化劑(ji)裝填(tian)較(jiao)困難(nan)。圖6.8（c）所示形式人(ren)孔(kong)受(shou)(shou)力不好、制造較(jiao)困難(nan)，但催化劑(ji)裝填(tian)較(jiao)容(rong)易。

    ③. 圖6.8（d）所示形式(shi)人孔(kong)設(she)置在反應器側面，在頂部(bu)設(she)置專門的催化劑裝料口，該形式(shi)很少(shao)采用。

2. 人孔平(ping)臺(tai)

   圖6.8（a）～（c）所示(shi)三種形式人孔(kong)，只需要(yao)在(zai)反應器(qi)頂部(bu)設(she)置一層(ceng)平臺即可滿足催化(hua)劑裝(zhuang)填(tian)等操作(zuo)要(yao)求，而圖6.8（d）所示(shi)形式人孔(kong)，除(chu)了要(yao)在(zai)反應器(qi)頂部(bu)設(she)置一層(ceng)平臺，在(zai)人孔(kong)上(shang)方還需要(yao)再設(she)置一層(ceng)平臺。
