1. 襯(chen)里管(guan)(guan)道(dao)(dao)的(de)(de)(de)目的(de)(de)(de)是(shi)防(fang)腐、電絕緣、減少流體阻(zu)力、增加耐(nai)磨(mo)性能、防(fang)止金屬離子(zi)的(de)(de)(de)混入和污染。所謂襯(chen)里是(shi)指(zhi)根據使用介質和工況的(de)(de)(de)不(bu)同，在光管(guan)(guan)里面(mian)或外面(mian)粘敷不(bu)同的(de)(de)(de)材料和涂塑。襯(chen)里管(guan)(guan)道(dao)(dao)的(de)(de)(de)制(zhi)作多采用粘敷、噴涂、鑲嵌、真空(kong)注塑的(de)(de)(de)方法(fa)，還有一種是(shi)通過冷拔(ba)形(xing)成(cheng)外管(guan)(guan)為鋼管(guan)(guan)內管(guan)(guan)為塑料管(guan)(guan)的(de)(de)(de)鋼塑復合管(guan)(guan)的(de)(de)(de)方法(fa)。


 2. 設計選用(yong)時(shi)應根(gen)據所(suo)輸送介質的(de)(de)(de)(de)腐蝕(shi)、磨(mo)蝕(shi)情況以及電絕緣、阻力(li)降(jiang)等(deng)(deng)要(yao)求(qiu)選用(yong)適當的(de)(de)(de)(de)材料(liao)和(he)型(xing)式的(de)(de)(de)(de)管材。設計選用(yong)襯里管時(shi)，要(yao)注意對(dui)基(ji)管的(de)(de)(de)(de)規格尺(chi)寸的(de)(de)(de)(de)要(yao)求(qiu)，盡量(liang)選用(yong)標準鋼管作(zuo)為基(ji)管。襯里管道(dao)的(de)(de)(de)(de)耐腐蝕(shi)性(xing)(xing)能、物理(li)性(xing)(xing)能以及規格尺(chi)寸、偏差(cha)等(deng)(deng)可(ke)從(cong)相(xiang)關的(de)(de)(de)(de)設計資料(liao)、設計手冊查(cha)找。由于襯里管道(dao)的(de)(de)(de)(de)標準化程度不如鋼管高，使用(yong)時(shi)要(yao)注意各(ge)制造(zao)廠在(zai)制造(zao)工藝、規格尺(chi)寸、各(ge)種性(xing)(xing)能等(deng)(deng)方面的(de)(de)(de)(de)差(cha)異。


 3. 非金(jin)屬襯(chen)里管(guan)道和管(guan)件(jian)的設計符(fu)合GB 50316、SH／T 3059等的規定(ding)。襯(chen)里材(cai)料(liao)應符(fu)合下列要求：


   ①. 聚(ju)四(si)氟乙烯（PTFE）樹脂應(ying)(ying)符合HC／T 2902的規定。襯(chen)里(li)層表觀(guan)密度應(ying)(ying)不低于2.16g／cm3，且不允(yun)許有氣泡、微孔、裂紋和雜質(zhi)存(cun)在；


   ②. 聚(ju)全氟乙丙(bing)烯（FEP）樹脂應符合HG／T 2904的規(gui)定，采用M3型。襯里(li)層(ceng)表觀(guan)密度(du)應不低于2.114g/cm33，且不允許有氣泡、微孔、裂紋和雜質存在；


   ③. 無規(gui)共聚聚丙烯（PP-R）應符合(he)GB／T 18742.1的規(gui)定；


   ④. 交(jiao)聯聚乙烯(xi)（PE-D）應符合CJ／T 159的規定(ding)，其密度(du)不低于0.94g／cm3，且(qie)不允許(xu)有氣泡、微孔、裂紋(wen)、雜質存在；


   ⑤. 可熔性聚四(si)氟乙烯（PFA）應符合 ASTM D3307的規定；


   ⑥. 硬聚氟乙烯（PVC-U）樹脂應符合GB／T 4219的規定。


 4. 相應的法蘭墊片宜選用非金(jin)屬(shu)墊片。


5. 非金(jin)屬襯里(li)材(cai)料使用(yong)范圍可(ke)按表4.4.1選用(yong)，還應考(kao)慮(lv)流體介質腐(fu)蝕性、使用(yong)壓力及(ji)材(cai)料成(cheng)分與(yu)性能差(cha)異等因素(su)。


    表4.4.1 非(fei)金屬襯(chen)里(li)材料使(shi)用范(fan)圍




 6. 非金(jin)屬襯里直管及其管道組成(cheng)件端部連接形式(shi)可按表4.4.2選取。

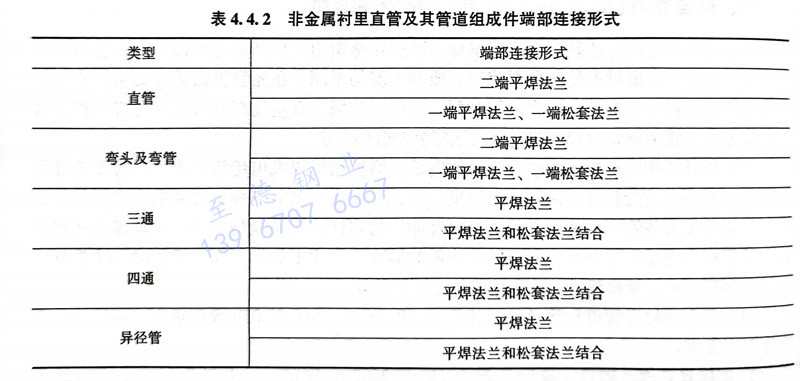

   表4.4.2 非金屬(shu)襯里(li)直管及其管道組(zu)成件(jian)端部連接形式




 7. 非金屬襯里(li)(li)直(zhi)管及(ji)其管道組成件端部(bu)應采用金屬法(fa)蘭(lan)連接，襯里(li)(li)應延伸(shen)覆蓋整個法(fa)蘭(lan)密(mi)封面。


 8. 聚四氟乙烯(xi)襯(chen)(chen)里直管(guan)的長度(du)不宜大于(yu)3m，其他非金屬襯(chen)(chen)里直管(guan)的長度(du)不宜大于(yu)6m。


 9. 非金(jin)屬襯里管道(dao)及其組(zu)成(cheng)件的(de)搬(ban)運、堆(dui)放和安裝(zhuang)等(deng)過(guo)程中，應(ying)避免強烈震動或碰撞。不得對(dui)已襯里的(de)管道(dao)進行(xing)施焊、加熱、扭曲或敲打(da)等(deng)作業。施工應(ying)滿足SH／T 3501、GB 50235等(deng)的(de)要求。非金(jin)屬襯里管道(dao)安裝(zhuang)后應(ying)進行(xing)壓力試(shi)驗(yan)，試(shi)驗(yan)壓力應(ying)為設計壓力的(de)1.5倍。


10. 襯里管道(dao)有關(guan)的標準規(gui)范(fan)：


ASTM F423《聚(ju)四氟乙烯(xi)塑料襯里鐵類(lei)金屬管(guan)，管(guan)件和法蘭的標準(zhun)》


ASTM F491《聚偏氟乙(yi)烯塑料襯里(li)的(de)黑(hei)色(se)金(jin)屬管道及管件(jian)的(de)標(biao)準》


ASTM F492《丙烯及(ji)聚丙烯塑料(liao)襯里的(de)黑(hei)色金屬管(guan)和管(guan)件的(de)標準(zhun)》


ASTM F546《全氟共(gong)聚物（FEP）塑料襯里的(de)(de)鐵類金(jin)屬(shu)管(guan)(guan)和管(guan)(guan)件(jian)的(de)(de)標準》


ASTM F546《全氟（乙烯-丙(bing)烯）共聚物（FEP）塑料襯(chen)里的(de)鐵(tie)類金屬管和管件的(de)標準》


ASTM F599《聚合（偏二氯乙烯）（PVDC）塑料襯(chen)里(li)鐵(tie)類金屬管和管件的標(biao)準》


ASTM F781《全氟（烷氧基烷烴）共聚物（PFA）塑料襯(chen)里的鐵類金屬管和管件(jian)的襯(chen)里》


ASTM F1545《塑料(liao)襯里鐵(tie)類金屬管(guan)，管(guan)件和法蘭的標準》


SY／T 6623《內(nei)覆或襯里耐(nai)腐蝕合(he)金復(fu)合(he)鋼(gang)管規范》


SH／T 3154《石油化工非金屬襯(chen)里管道技(ji)術規范》
