某裝置內主管(guan)廊

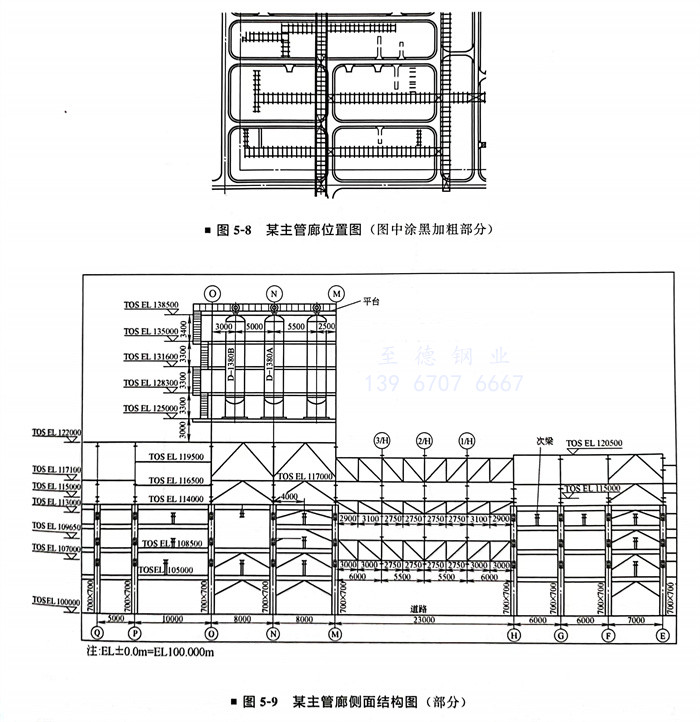

  某裝置(zhi)內主管(guan)(guan)廊(lang)(lang)(lang)側面(mian)圖，管(guan)(guan)廊(lang)(lang)(lang)主體總長203m，寬13m，頂層(ceng)標(biao)高(gao)22m，其中管(guan)(guan)廊(lang)(lang)(lang)上設備(bei)框架最高(gao)處距(ju)地標(biao)高(gao)38m。主管(guan)(guan)廊(lang)(lang)(lang)大約布置(zhi)了兩千(qian)多條(tiao)管(guan)(guan)線。圖5-8加(jia)粗部(bu)分為主管(guan)(guan)廊(lang)(lang)(lang)在整個(ge)裝置(zhi)區內的位置(zhi)，圖5-9是一小段主管(guan)(guan)廊(lang)(lang)(lang)結(jie)(jie)構側面(mian)結(jie)(jie)構圖。

  一(yi)些大、中(zhong)型(xing)工程(cheng)項目(mu)中(zhong)，通常先(xian)根據工藝系統圖(tu)和(he)裝置規劃圖(tu)，對需要占用管(guan)廊(lang)(lang)(lang)的(de)管(guan)線(xian)、儀表電氣(qi)槽(cao)架和(he)設備進(jin)行初步的(de)布(bu)置研究，綜合考慮管(guan)廊(lang)(lang)(lang)的(de)層數、層高和(he)預留裕量等因(yin)素，最(zui)終確定最(zui)小管(guan)廊(lang)(lang)(lang)寬度(du)。管(guan)廊(lang)(lang)(lang)橫斷面(mian)是兩個立柱的(de)，寬度(du)一(yi)般不超過10m，如果超過10m，管(guan)廊(lang)(lang)(lang)橫斷面(mian)宜采用三個立柱，如圖(tu)5-8中(zhong)涂黑加粗部分的(de)立管(guan)廊(lang)(lang)(lang)。如果管(guan)廊(lang)(lang)(lang)上布(bu)置空冷(leng)器，管(guan)廊(lang)(lang)(lang)寬度(du)需考慮空冷(leng)器管(guan)束長度(du)，具體要求見本書空冷(leng)器布(bu)置設計章節詳(xiang)述。

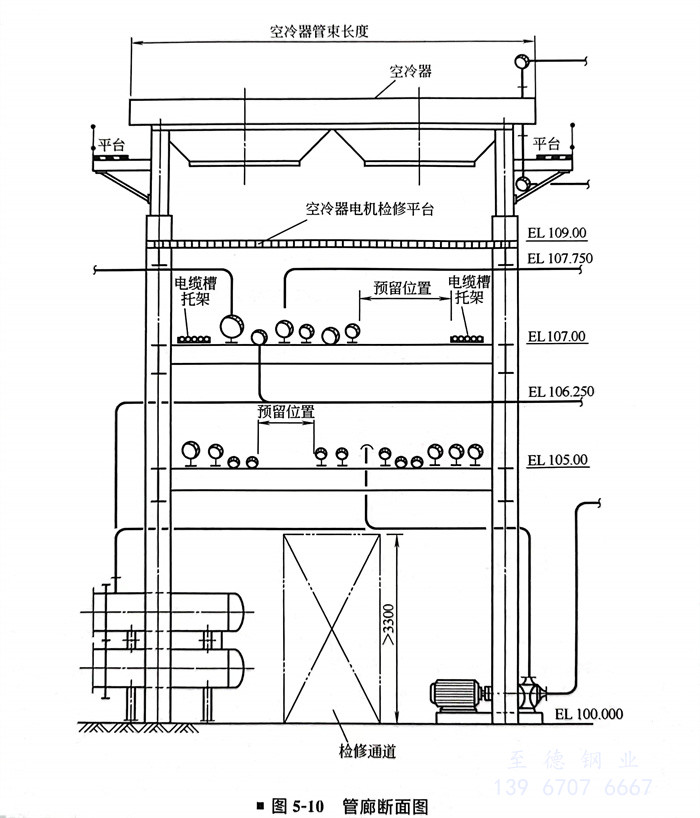

典型管廊斷面圖(tu)（圖(tu)5-10）

大型綜合(he)管廊典型布置設計

  石化裝(zhuang)(zhuang)置大(da)型綜合管廊(lang)不同(tong)于裝(zhuang)(zhuang)置小(xiao)管廊(lang)，設計(ji)技術難度及工作量常(chang)常(chang)是整個工程裝(zhuang)(zhuang)置最(zui)大(da)的之一。

  有的裝置(zhi)內大型綜(zong)合管(guan)(guan)廊(lang)橫斷面(mian)有一百多(duo)根管(guan)(guan)線，平均口(kou)徑10＂左右，管(guan)(guan)廊(lang)下面(mian)布置(zhi)了(le)泵、臥罐、閥組(zu)、減溫減壓器(qi)、換熱器(qi)、分析小屋等(deng)設(she)備(bei)實(shi)施，管(guan)(guan)廊(lang)側面(mian)布置(zhi)了(le)安全(quan)閥、消音器(qi)等(deng)設(she)備(bei)，管(guan)(guan)廊(lang)頂部布置(zhi)了(le)空冷器(qi)、立式塔、安全(quan)閥、控制(zhi)閥等(deng)設(she)備(bei)。這種裝置(zhi)內大型綜(zong)合管(guan)(guan)廊(lang)有的設(she)計(ji)到約15m寬、40m高。

  有的煉化一(yi)體化裝置(zhi)外大型綜合管廊橫斷面有200～300根(gen)管線，有的管廊寬度達50m左右、高度達40m左右。

  大型綜合管(guan)廊的(de)(de)(de)(de)(de)跨(kua)距(ju)有(you)(you)(you)的(de)(de)(de)(de)(de)用9m，有(you)(you)(you)的(de)(de)(de)(de)(de)用12m或18m。有(you)(you)(you)的(de)(de)(de)(de)(de)全(quan)用混凝(ning)(ning)土(tu)(tu)的(de)(de)(de)(de)(de)，有(you)(you)(you)的(de)(de)(de)(de)(de)全(quan)用鋼結(jie)構(gou)的(de)(de)(de)(de)(de)，有(you)(you)(you)的(de)(de)(de)(de)(de)第(di)1層用混凝(ning)(ning)土(tu)(tu)，以(yi)上層用的(de)(de)(de)(de)(de)是鋼結(jie)構(gou)。不(bu)(bu)同(tong)的(de)(de)(de)(de)(de)跨(kua)距(ju)、不(bu)(bu)同(tong)的(de)(de)(de)(de)(de)結(jie)構(gou)形(xing)式對(dui)管(guan)道(dao)設(she)計(ji)程(cheng)序和整個工(gong)程(cheng)項(xiang)目的(de)(de)(de)(de)(de)造價(jia)、進度影(ying)響(xiang)很大，具體見《工(gong)業管(guan)道(dao)配(pei)管(guan)設(she)計(ji)與工(gong)程(cheng)應(ying)用》一書的(de)(de)(de)(de)(de)詳述(shu)。

管(guan)廊頂部設備布(bu)置設計(ji)

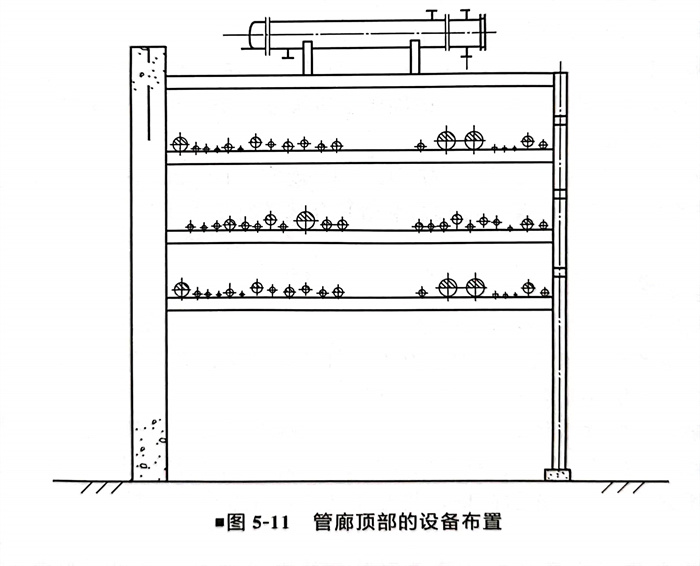

  管(guan)廊頂部常(chang)布(bu)(bu)置(zhi)空冷器、換熱(re)器、立式設備(bei)、安(an)全閥等(deng)設備(bei)。圖(tu)5-11是(shi)管(guan)廊頂部臥式設備(bei)的(de)布(bu)(bu)置(zhi)示意圖(tu)。有的(de)工程(cheng)把(ba)約15m高(gao)的(de)干燥塔(ta)布(bu)(bu)置(zhi)在了管(guan)廊頂部。
