一、塔與其關聯設備的布置(zhi)要求(qiu)
塔（Tower）與其關聯(lian)設(she)備如(ru)進料(liao)加熱(re)器，非明火(huo)加熱(re)的重沸器、塔頂冷(leng)凝冷(leng)卻(que)器、回流(liu)罐、塔底抽出泵等，宜按(an)工藝(yi)流(liu)程(cheng)順序，在不違反防火(huo)規范的條件(jian)下，盡(jin)可(ke)能(neng)靠近布置，必要時可(ke)形成一個獨立的操作系統，這(zhe)樣便于操作管理。
二(er)、塔的布置(zhi)方式(shi)
①. 單排(pai)布(bu)置：一(yi)(yi)般情況下(xia)較多采用單排(pai)布(bu)置的方式，管廊的一(yi)(yi)側有(you)兩(liang)(liang)個或(huo)兩(liang)(liang)個以(yi)上的塔或(huo)立(li)式容器時，一(yi)(yi)般中(zhong)心線(xian)對齊(qi)(qi)，如兩(liang)(liang)個或(huo)兩(liang)(liang)個以(yi)上的塔設置聯(lian)合(he)平臺時，可以(yi)中(zhong)心線(xian)對齊(qi)(qi)，也可以(yi)一(yi)(yi)邊切線(xian)對齊(qi)(qi)。
②. 非單排(pai)布置：對于直徑較小本(ben)體較高的塔，可(ke)以雙(shuang)排(pai)布置或(huo)成三角形布置，這樣，可(ke)以利用平臺將(jiang)塔聯系在(zai)一(yi)起提(ti)高其(qi)穩定(ding)性，但(dan)應(ying)注意平臺生根構(gou)件應(ying)采用可(ke)以滑動的導向節點以適應(ying)不(bu)同操作溫度的熱脹影響。
③. 框(kuang)架(jia)式(shi)布置(zhi)：對直(zhi)徑DN≤1000mmm的(de)塔還可以(yi)布置(zhi)在框(kuang)架(jia)內(nei)或框(kuang)架(jia)的(de)一(yi)邊，利(li)用框(kuang)架(jia)提(ti)高(gao)其穩定性。
三(san)、沿管廊布置的塔應(ying)考慮的要求
①. 塔(ta)和(he)管廊之間(jian)應布置(zhi)管道(dao)，在背(bei)向管廊的(de)一(yi)側(ce)應設置(zhi)檢(jian)(jian)修通道(dao)和(he)場地(di)，塔(ta)的(de)人孔(kong)(kong)、手孔(kong)(kong)朝向檢(jian)(jian)修區一(yi)側(ce)。
②. 塔和管廊的間距。
a. 塔(ta)和(he)管(guan)廊立柱之(zhi)間(jian)沒有布置泵(beng)時，塔(ta)外(wai)壁與(yu)(yu)管(guan)廊立柱之(zhi)間(jian)的距離(li)，一般為3~5不宜小(xiao)于3m，一般在(zai)此范圍(wei)內，設置調(diao)節閥組和(he)排水管(guan)道(dao)與(yu)(yu)排水井等。國外(wai)某些公(gong)司(si)的裝置設備(bei)布置中塔(ta)與(yu)(yu)管(guan)廊立柱間(jian)距也有小(xiao)于3m的。
b. 塔(ta)和管(guan)(guan)廊(lang)(lang)立(li)柱之(zhi)間(jian)布(bu)置泵(beng)(beng)(beng)時(shi)(shi)，可能泵(beng)(beng)(beng)的驅動機(ji)仍在管(guan)(guan)廊(lang)(lang)內，泵(beng)(beng)(beng)的進出口或其中之(zhi)一(yi)在管(guan)(guan)廊(lang)(lang)立(li)柱外，這時(shi)(shi)泵(beng)(beng)(beng)的基礎(chu)與塔(ta)外壁的間(jian)距，應按泵(beng)(beng)(beng)的操作、檢(jian)修和配(pei)管(guan)(guan)要求確定(ding)，一(yi)般(ban)情況下(xia)，不宜小于(yu)2.5m。
c. 兩塔之(zhi)間凈(jing)距不宜(yi)小(xiao)于(yu)2.5m（按(an)SH3011規(gui)定，HG 20546規(gui)定兩塔之(zhi)間最小(xiao)凈(jing)距為2.4m），以便敷設管道(dao)和(he)設置(zhi)平臺。如采用(yong)聯合基礎時也可小(xiao)于(yu)2.5m。
四、塔的安裝(zhuang)高度
塔的安裝高度應考慮以下(xia)各方面因素。
①. 對(dui)于利用塔(ta)的(de)內(nei)壓(ya)或塔(ta)內(nei)流體(ti)重力將物料送(song)(song)往其他設備和管道時，應由其內(nei)壓(ya)和被送(song)(song)往設備或管道的(de)壓(ya)力和高(gao)(gao)度(du)(du)來確(que)定塔(ta)的(de)高(gao)(gao)度(du)(du)。
②. 對(dui)于用泵抽吸塔底(di)液體時(shi)，應由泵的(de)(de)需要汽蝕余量和吸入管道的(de)(de)壓(ya)力降來確定塔的(de)(de)高度(du)。處于負壓(ya)狀態(tai)的(de)(de)塔，為了保證塔底(di)泵的(de)(de)正常操作，最低液面應不低于10m。
③. 帶有非明火(huo)加熱的(de)重(zhong)沸(fei)器的(de)塔，其安(an)裝高度，應按塔和(he)重(zhong)沸(fei)器之間的(de)相互關系和(he)操作要求來確定。
④. 塔的安裝高(gao)度還應滿足底部(bu)管道安裝和操作的要求，且(qie)其基(ji)礎面(mian)一般宜高(gao)出(chu)地面(mian)0.2m。
⑤. 對于成組布(bu)置的塔采用聯合(he)平(ping)臺時，有時平(ping)臺標(biao)高取齊有困難，可以調整個(ge)別塔的安(an)裝高度，便于平(ping)臺標(biao)高取齊。
五(wu)、重沸器的布置
①. 明火加(jia)熱(re)的(de)重沸器與塔(ta)的(de)間距(ju)，應按防火規范中(zhong)加(jia)熱(re)爐與塔(ta)的(de)間距(ju)要求布置。
②. 用蒸汽或熱(re)載體加(jia)熱(re)的臥式重沸器(qi)應(ying)(ying)靠近(jin)塔布置，并與塔維持一(yi)定高差(cha)（由工藝(yi)設(she)計確定），兩(liang)者之間的距離應(ying)(ying)滿(man)足(zu)管(guan)道布置要求，重沸器(qi)管(guan)束的一(yi)端應(ying)(ying)有檢修場地和通(tong)道。
③. 立(li)式熱虹吸式重沸器宜用塔(ta)作為(wei)支承布(bu)置在塔(ta)側，并與塔(ta)維持一(yi)定高差（由工藝設計確定），其(qi)上方應留(liu)有足(zu)夠的檢(jian)修(xiu)空間(jian)。
④. 一座塔具有(you)多臺(tai)并(bing)聯的立式重(zhong)沸(fei)器(qi)時，重(zhong)沸(fei)器(qi)的位置和安裝高(gao)度，除與塔維持(chi)一定高(gao)差(cha)之(zhi)外，還(huan)應(ying)滿足布置進(jin)出口(kou)集合管的要求并(bing)便于操作和檢修(xiu)。
六、塔(ta)布置的工(gong)程實例(li)
小直徑塔和框(kuang)架的聯合布置(zhi)

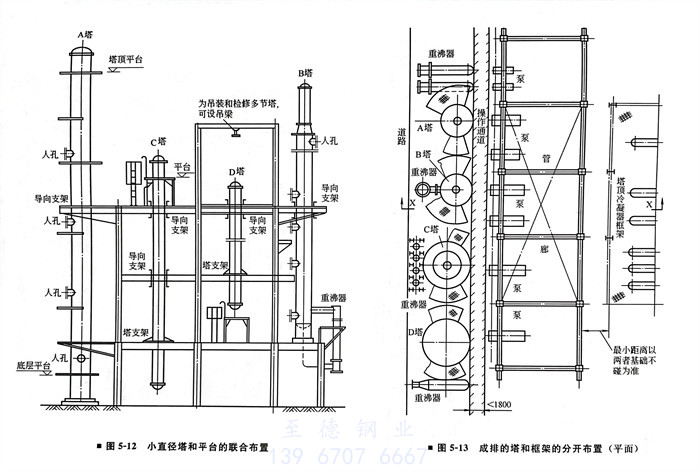

圖5-12所(suo)示為(wei)一(yi)組(zu)小(xiao)直徑塔和(he)框(kuang)架聯合布(bu)置(zhi)。由于塔徑小(xiao)，一(yi)般靠近框(kuang)架或在框(kuang)架內布(bu)置(zhi)，便于設導向支架以增加塔的(de)(de)穩(wen)定性。B塔布(bu)置(zhi)在框(kuang)架的(de)(de)外側，有利(li)于塔頂(ding)冷凝器(qi)的(de)(de)安裝和(he)檢修，并可(ke)利(li)用框(kuang)架設置(zhi)重沸器(qi)支架。D塔是分節塔，布(bu)置(zhi)在框(kuang)架內。在塔上方設置(zhi)吊(diao)梁，便于安裝和(he)檢修。除(chu)框(kuang)架樓面外，根據(ju)需要在塔頂(ding)和(he)塔底設了操作平(ping)臺(tai)。
成排的(de)(de)塔和框架(jia)的(de)(de)分開布置

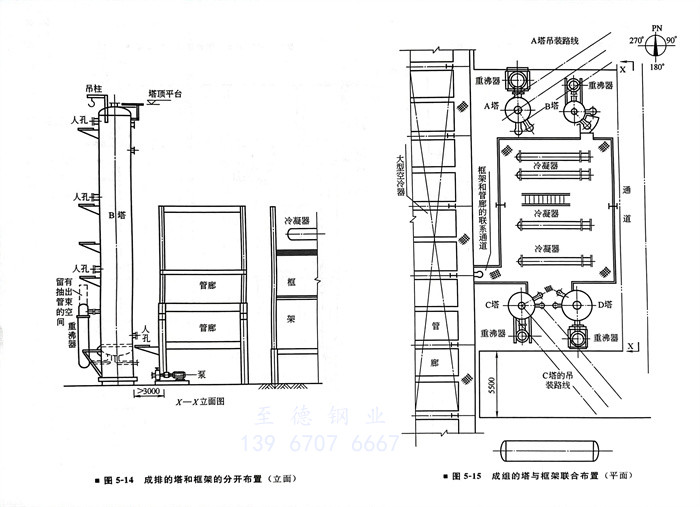

圖(tu)5-13、圖(tu)5-14所示為成(cheng)排的塔和框架(jia)(jia)分開布置(zhi)。塔組(zu)合框架(jia)(jia)之間設(she)(she)置(zhi)管(guan)廊，四個塔按塔外壁成(cheng)一線成(cheng)排布置(zhi)。塔的回流(liu)泵、進料(liao)泵布置(zhi)在管(guan)廊下靠(kao)近塔一側。塔頂(ding)冷凝器(qi)和回流(liu)罐(guan)等布置(zhi)在框架(jia)(jia)上，聯系管(guan)道可利(li)用(yong)管(guan)廊或管(guan)廊頂(ding)部加(jia)設(she)(she)支架(jia)(jia)支承。圖(tu)5-13中包含(han)了重沸(fei)器(qi)的三種支承方式。
成(cheng)組的塔與框(kuang)架聯合布置(zhi)

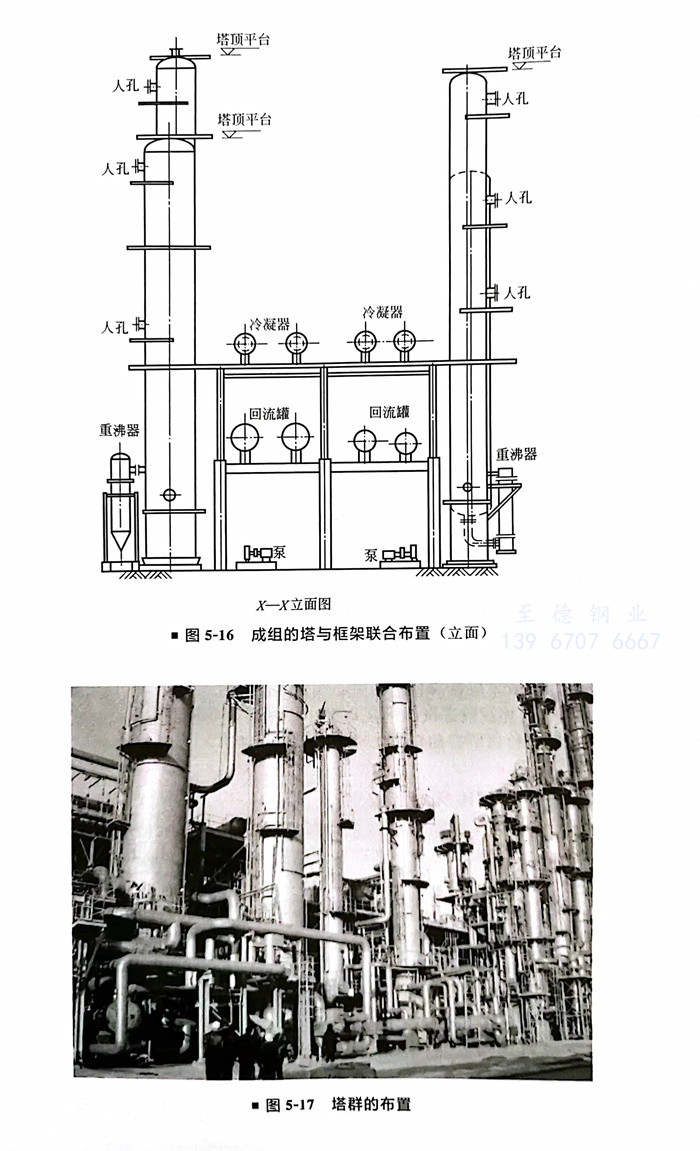

圖5-15、圖5-16所示為成組的(de)(de)塔(ta)與框架(jia)聯合(he)布(bu)(bu)置。框架(jia)和塔(ta)均布(bu)(bu)置在(zai)(zai)管廊(lang)的(de)(de)一側(ce)(ce)，A塔(ta)、B塔(ta)和C塔(ta)、D塔(ta)為兩組塔(ta)，分別布(bu)(bu)置在(zai)(zai)框架(jia)的(de)(de)南北(bei)兩側(ce)(ce)，每組塔(ta)外壁取齊布(bu)(bu)置，并留有檢修(xiu)空地，框架(jia)東側(ce)(ce)留有供吊車進出的(de)(de)通道，以便吊裝框架(jia)上的(de)(de)設備。塔(ta)平臺與相鄰框架(jia)平臺相連，便于操作與維修(xiu)。圖5-15、圖5-16中包含了重(zhong)沸器(qi)的(de)(de)兩種支承方式。
某(mou)塔(ta)群的布(bu)置（圖5-17）
