套管(guan)式(shi)換(huan)熱(re)器的布(bu)置和(he)檢修要求(qiu)與管(guan)殼式(shi)換(huan)熱(re)器大體(ti)相同，可參照管(guan)殼式(shi)換(huan)熱(re)器的布(bu)置。此外還應(ying)注意以下兩點。

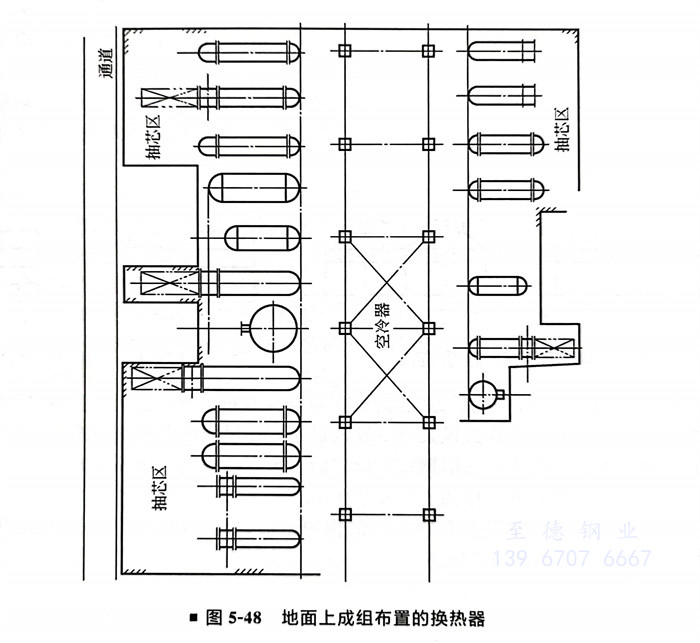

  ①. 套(tao)管(guan)(guan)式(shi)換熱(re)器(qi)的(de)位置和安裝高(gao)度。套(tao)管(guan)(guan)式(shi)換熱(re)器(qi)一般成組(zu)(zu)布(bu)置在(zai)地面(mian)(mian)上，為了(le)節約(yue)占(zhan)地也(ye)可以支撐在(zai)框架立柱的(de)側面(mian)(mian)。對于組(zu)(zu)合數量不多(duo)的(de)套(tao)管(guan)(guan)式(shi)換熱(re)器(qi)，可以將兩(liang)種相近介質的(de)換熱(re)器(qi)組(zu)(zu)合在(zai)一起設在(zai)同一個(ge)基礎上。

  ②. 套管式(shi)換熱器作為(wei)往(wang)復式(shi)壓縮(suo)機的(de)中間(jian)冷卻器時，為(wei)了防(fang)止(zhi)振動應設加(jia)強支(zhi)座(zuo)，可在(zai)原有(you)的(de)兩個支(zhi)座(zuo)之外增(zeng)加(jia)1～2個加(jia)強支(zhi)座(zuo)。

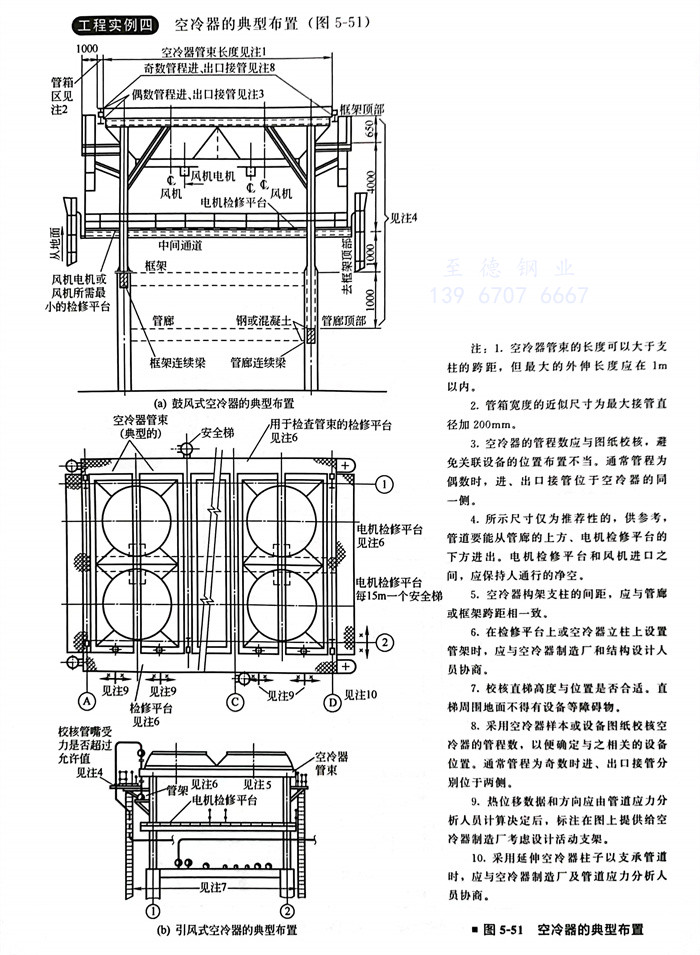

注(zhu)：1. 空冷器管(guan)束(shu)的長度可以(yi)大(da)(da)于支柱的跨(kua)距(ju)，但最大(da)(da)的外伸長度應在1m以(yi)內。

2．管(guan)箱寬度的(de)近似尺(chi)寸(cun)為最大接管(guan)直徑加200mm。

3．空(kong)冷器的管程數應與(yu)圖紙校核，避免關(guan)聯(lian)設備的位(wei)置布置不(bu)當。通常管程為偶數時，進、出口接管位(wei)于空(kong)冷器的同一側(ce)。

4．所示尺寸僅為推薦性的，供參考，管道要能從管廊(lang)的上方(fang)、電機檢(jian)(jian)修平臺的下方(fang)進出。電機檢(jian)(jian)修平臺和(he)風機進口(kou)之間，應保持(chi)人通行的凈空。

5．空冷(leng)器構架(jia)支柱的間(jian)距(ju)，應與管廊或框架(jia)跨距(ju)相一致。

6．在(zai)檢修平臺上或空(kong)冷(leng)(leng)器立柱上設(she)置(zhi)管架時，應與空(kong)冷(leng)(leng)器制(zhi)造(zao)廠和結構設(she)計人員協商。

7．校核(he)直梯高(gao)度與位置(zhi)是否合適。直梯周圍地面(mian)不得(de)有設備等障礙物。

8．采用空(kong)冷器樣(yang)本或設備圖紙校核空(kong)冷器的(de)管程數(shu)，以便確定與(yu)之相(xiang)關的(de)設備位置。通常(chang)管程為奇數(shu)時進、出(chu)口接管分別(bie)位于兩(liang)側。

9．熱位移(yi)數據(ju)和方向應由管道應力分析(xi)人員計算決定后，標注在(zai)圖(tu)上提(ti)供給空(kong)冷器制造廠(chang)考(kao)慮(lv)設(she)計活(huo)動支(zhi)架。

10．采用延(yan)伸空(kong)冷器(qi)柱子以支承管(guan)道(dao)(dao)時，應(ying)(ying)與空(kong)冷器(qi)制造(zao)廠及管(guan)道(dao)(dao)應(ying)(ying)力分析人員協商(shang)。
