一、加熱爐的位置

  ①. 一般加熱爐(lu)（Heating Furnace）被視為明(ming)火(huo)設備(bei)之一，因(yin)此加熱爐(lu)通常布置(zhi)在裝置(zhi)區的(de)邊緣地區（圖5-53），最(zui)好在工藝(yi)裝置(zhi)常年最(zui)小頻率(lv)風(feng)向的(de)下風(feng)側，以免(mian)泄漏的(de)可(ke)燃(ran)物觸及明(ming)火(huo)而(er)發生事故。

  ②. 加熱(re)爐(lu)應(ying)布(bu)置在離含油工藝設備15m以外(wai)（除反應(ying)器外(wai)）。從加熱(re)爐(lu)出來的(de)(de)物料溫度較高，往往要用合金鋼(gang)管(guan)道，為了盡量縮(suo)短昂貴的(de)(de)合金鋼(gang)管(guan)道，以減少壓降(jiang)和溫降(jiang)，減少投資，常(chang)常(chang)把加熱(re)爐(lu)靠(kao)近反應(ying)器布(bu)置。

  ③. 加(jia)熱爐(lu)與其他明火設備(bei)應盡可(ke)能布(bu)置(zhi)在一起。幾(ji)(ji)座加(jia)熱爐(lu)可(ke)按爐(lu)中心線對齊成排布(bu)置(zhi)。在經濟(ji)合(he)(he)理的條件下(xia)，幾(ji)(ji)座加(jia)熱爐(lu)可(ke)以合(he)(he)用一個煙(yan)囪(cong)。

  ④. 對于(yu)設有(you)蒸(zheng)汽發生(sheng)器的(de)加(jia)熱(re)爐(lu)，汽包宜設置在加(jia)熱(re)爐(lu)頂部或鄰近的(de)框架上。

  ⑤. 當加熱爐(lu)有(you)輔助設備如空(kong)氣預(yu)熱器、鼓(gu)風機、引風機等(deng)時，輔助設備的布置不(bu)應妨礙其本(ben)身和加熱爐(lu)的檢修。

 加熱爐的布置如(ru)圖5-54 所示。

二、加熱爐的間距

  ①. 兩(liang)座加熱爐的凈距不宜小于3m（按SH/T 3011）。

  ②. 加熱爐外壁與檢(jian)修道路邊緣的間(jian)距不應小(xiao)于3m。

  ③. 當(dang)加(jia)熱(re)(re)爐(lu)(lu)采用機(ji)(ji)動維修(xiu)機(ji)(ji)具(ju)吊裝(zhuang)爐(lu)(lu)管時，應有機(ji)(ji)動維修(xiu)機(ji)(ji)具(ju)通行的(de)通道(dao)和(he)檢修(xiu)場地(di)，對于帶(dai)有水平爐(lu)(lu)管的(de)加(jia)熱(re)(re)爐(lu)(lu)，在(zai)抽出爐(lu)(lu)管的(de)一(yi)側，檢修(xiu)場地(di)的(de)長度(du)不應小于爐(lu)(lu)管長度(du)加(jia)2m。

  ④. 加(jia)熱爐與其附(fu)屬的(de)燃料氣分(fen)液(ye)罐、燃料氣加(jia)熱器的(de)間距，不(bu)應小(xiao)于6m。

  ⑤. 煉油廠酮苯脫蠟、脫油裝置的(de)惰性氣體(ti)發(fa)生(sheng)爐與煤油儲罐的(de)間距，不(bu)應小于6m。

  ⑥. 加熱爐(lu)與露天布置的液化(hua)烴設備之(zhi)間(jian)設置防(fang)火(huo)墻(qiang)時，其間(jian)距可由(you)22.5m減至(zhi)15m。防(fang)火(huo)墻(qiang)的高度不宜(yi)不小于3m，防(fang)火(huo)墻(qiang)與加熱爐(lu)間(jian)距不宜(yi)大于5m，并能防(fang)止可燃氣體竄入爐(lu)體。防(fang)火(huo)墻(qiang)的結構應為非燃燒材料的實體墻(qiang)。

  ⑦. 加熱爐(lu)與液化烴設備(bei)廠(chang)房(fang)或甲類氣體壓縮機(ji)房(fang)的間(jian)距，當廠(chang)房(fang)朝向加熱爐(lu)一面為封閉墻時，其間(jian)距可由22.5m減至15m。

三(san)、加熱(re)爐布置(zhi)的工程實例(li)

工程實例一

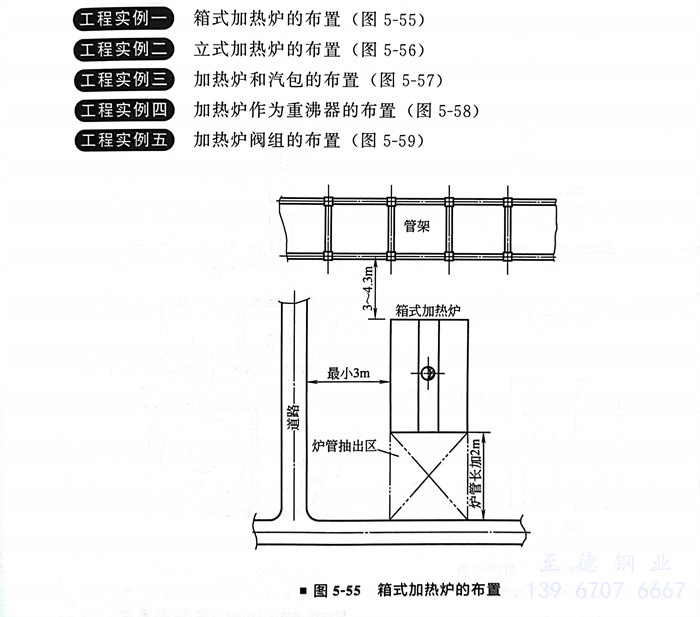

箱式(shi)加熱(re)爐的布置(zhi)（圖5-55）

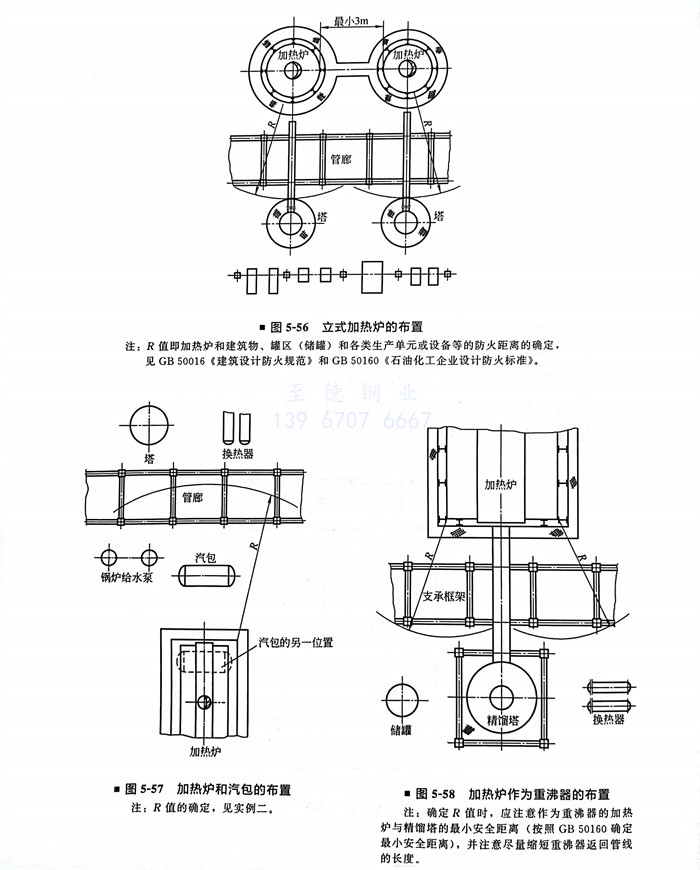

立式加熱爐的布置（圖(tu)5-56）

加(jia)熱(re)爐和汽包的布置（圖5-57）

加熱(re)爐作為重沸器的(de)布置（圖(tu)5-58）

加(jia)熱爐閥組的布置（圖(tu)5-59）
