一(yi)、建筑物的一(yi)般要(yao)求
1. 裝置內建筑物的類型
①. 生(sheng)產廠(chang)房(fang)(fang)：包括各(ge)種需(xu)要在(zai)室內操作的廠(chang)房(fang)(fang)如(ru)泵房(fang)(fang)、壓縮機(ji)房(fang)(fang)及(ji)合成纖(xian)維裝置的酯化(hua)聚合廠(chang)房(fang)(fang)、抽絲(si)與后加工廠(chang)房(fang)(fang)等。
②. 控(kong)制(zhi)室(shi)和(he)輔(fu)(fu)助生產(chan)廠房(fang)：輔(fu)(fu)助生產(chan)廠房(fang)包括變(bian)、配(pei)電(dian)室(shi)及化(hua)驗室(shi)、維修間、倉(cang)庫(ku)等。
③. 非生(sheng)產廠(chang)房：如辦公(gong)室(shi)(shi)、值(zhi)班室(shi)(shi)、更衣室(shi)(shi)、浴室(shi)(shi)、廁(ce)所等。
2. 建筑統一模數
建筑物(wu)的跨(kua)度、柱距、層(ceng)高等除有特殊(shu)要求者(zhe)外，一(yi)般可(ke)按(an)照建筑統一(yi)模(mo)數設(she)計，也可(ke)根據實際(ji)情況(kuang)不按(an)模(mo)數設(she)計。常用模(mo)數如(ru)下。
①. 跨度(du)：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱距：4.0m、6.0m、9.0m、12.0m。鋼筋混(hun)凝土結構廠(chang)房柱距多用6m。
3. 廠房(fang)高度(du)

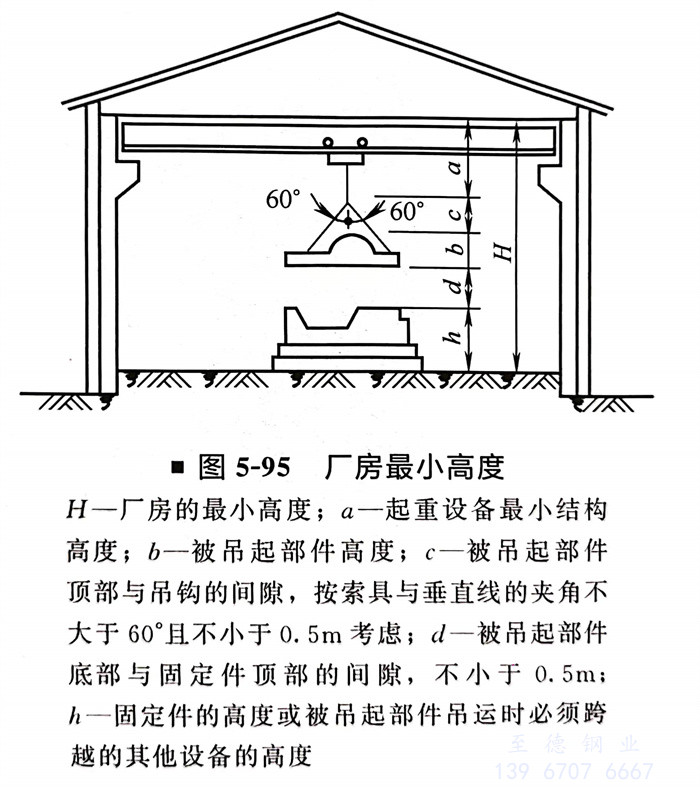

廠房高(gao)(gao)度主要根據(ju)設(she)備吊裝所需空間(jian)和(he)設(she)備進(jin)、出口(kou)管道(dao)標高(gao)(gao)確定。對于有固定式起重設(she)備廠房的高(gao)(gao)度H參(can)照(zhao)圖5-95。
4．廠房的(de)門
①. 廠房(fang)出、入口應便于(yu)操(cao)作人員通行，并至少應有(you)一個門能(neng)使房(fang)內設備(bei)的最大(da)檢(jian)修部(bu)件出入。但可不(bu)考慮(lv)安裝在房(fang)內的大(da)型設備(bei)如容器的進(jin)出。一般(ban)此類(lei)設備(bei)是(shi)在吊裝以(yi)后再(zai)行砌墻(qiang)封(feng)閉廠房(fang)的。
②. 檢修時(shi)有可能(neng)進入車(che)輛時(shi)，門的寬(kuan)度和高(gao)度應能(neng)使車(che)輛方便地通(tong)過。
③. 安全疏散出(chu)口(kou)(kou)應向外開啟，有可燃(ran)介質設(she)備(bei)廠房(fang)(fang)的疏散出(chu)口(kou)(kou)不應少于(yu)兩個，但面積小于(yu)60㎡的乙B、丙類介質設(she)備(bei)廠房(fang)(fang)可只設(she)一個出(chu)口(kou)(kou)。
5. 吊裝孔的位置
在兩層(ceng)和兩層(ceng)以(yi)上的(de)(de)(de)生產廠(chang)(chang)房內布置設(she)備(bei)時，應(ying)使(shi)廠(chang)(chang)房結(jie)構能夠滿足(zu)設(she)備(bei)整體吊裝(zhuang)要求。并應(ying)按設(she)備(bei)檢修部件的(de)(de)(de)大小設(she)置吊裝(zhuang)孔和通道。吊裝(zhuang)孔的(de)(de)(de)位置應(ying)設(she)在出入口附近或(huo)便(bian)于搬運的(de)(de)(de)地(di)方。
6. 建筑物(wu)內地(di)面高(gao)度
一般(ban)室(shi)內地(di)(di)面高出室(shi)外地(di)(di)面不小于200mm。在有可能產生易燃易爆氣(qi)體的裝(zhuang)置內控制室(shi)和變(bian)、配電室(shi)，室(shi)內地(di)(di)面應比(bi)室(shi)外地(di)(di)面高出600mm。
7. 建筑(zhu)物的屋(wu)頂要求(qiu)
在辦(ban)公(gong)室(shi)或(huo)學習會議室(shi)需要在屋內頂板(ban)上安裝吊式電風扇(shan)時(shi)，屋面板(ban)的(de)選用(yong)，應(ying)能適應(ying)安裝吊扇(shan)的(de)要求。經驗證明，如果在屋面板(ban)的(de)選用(yong)時(shi)，沒有注意安裝吊扇(shan)的(de)要求，往往出現吊扇(shan)的(de)位置不恰當，不能設(she)在合(he)適位置。
二、建筑物(wu)的(de)防火要求
①. 根據防(fang)火(huo)(huo)規(gui)范，同一房(fang)間內，布置有不同火(huo)(huo)災(zai)(zai)危險(xian)性(xing)(xing)類(lei)(lei)別(bie)的設備(bei)(bei)，房(fang)間的火(huo)(huo)災(zai)(zai)危險(xian)性(xing)(xing)類(lei)(lei)別(bie)按其中火(huo)(huo)災(zai)(zai)危險(xian)性(xing)(xing)類(lei)(lei)別(bie)最高的設備(bei)(bei)確定。但火(huo)(huo)災(zai)(zai)危險(xian)性(xing)(xing)大的設備(bei)(bei)所占(zhan)面積比例小于5％，且發生事故時，不足以蔓延到其他部(bu)位(wei)或采取防(fang)火(huo)(huo)措施能防(fang)止火(huo)(huo)災(zai)(zai)蔓延時，可按火(huo)(huo)災(zai)(zai)危險(xian)性(xing)(xing)類(lei)(lei)別(bie)較低的設備(bei)(bei)確定。
②. 同(tong)一建筑物內，布置有不同(tong)火(huo)災危險性(xing)類別(bie)的房間，其中間隔墻應為防火(huo)墻。
③. 同一(yi)(yi)建筑物(wu)內，應將人員(yuan)集中的(de)房間布置(zhi)在火災危(wei)險(xian)性較小的(de)一(yi)(yi)端。
④. 甲、乙A類房間(jian)與(yu)可能產生火(huo)花的(de)(de)房間(jian)相鄰時(shi)，其門窗之(zhi)間(jian)的(de)(de)距離應按(an)現行(xing)的(de)(de)《爆(bao)炸和火(huo)災危險(xian)環境電力裝置設計規范》的(de)(de)有關規定執行(xing)。
三、控制室的布置
控制室是裝(zhuang)置的(de)自動(dong)控制中心，又是操作人員集中之處，屬于重(zhong)點保護建(jian)筑物(wu)。因此，在裝(zhuang)置設(she)備布(bu)置設(she)計中對控制室的(de)位(wei)置與布(bu)置要求，必須給以足夠的(de)重(zhong)視。
1. 控制室的位置
①. 全廠性控(kong)制(zhi)室(shi)或聯(lian)合裝置(zhi)的集中控(kong)制(zhi)室(shi)應靠(kao)近主要工(gong)藝裝置(zhi)，裝置(zhi)內的控(kong)制(zhi)室(shi)應靠(kao)近主要操(cao)作區。
②. 處理易燃、有毒、有粉塵或(huo)有腐蝕性介質的(de)裝置，控制室宜(yi)設在(zai)本地區常年最小頻率風向的(de)下(xia)風側。
③. 控(kong)制室應(ying)遠離振(zhen)源，避免周圍(wei)環境(jing)對室內地面造成振(zhen)幅(fu)為0.1mm（雙振(zhen)幅(fu)）、頻率為25Hz以(yi)上(shang)的連續性振(zhen)源，不能排(pai)除時，應(ying)采取減振(zhen)措施。
④. 控制室不應靠近主(zhu)要交通干(gan)道(dao)，如不能避免時，外墻與干(gan)道(dao)中心線的距離(li)不應小于20m。
⑤. 控制室應遠(yuan)離噪聲大的(de)設備(bei)，在(zai)室內控制臺處測得的(de)噪聲量(liang)應不大于65dB。
⑥. 可燃氣(qi)體、液化烴、可燃液體的(de)在線分(fen)析(xi)一次儀表間工藝設備的(de)防火間距不限。
⑦. 非防爆型的在(zai)線(xian)分析一(yi)次(ci)儀表(biao)間（箱）布(bu)置在(zai)爆炸危險(xian)區域內時，應(ying)采用正壓通風。
2. 控制室的布置要求
①. 控制室(shi)不宜(yi)與高壓配電室(shi)、壓縮(suo)機(ji)廠房、鼓風機(ji)廠房和化學藥劑庫毗鄰布置。
②. 高壓和有爆炸危險的(de)裝置，控(kong)制(zhi)室(shi)朝向設備的(de)一側，不應(ying)開(kai)門窗。
③. 使用(yong)電子(zi)儀表(biao)的控制室，周圍環境(jing)對室內(nei)儀表(biao)的磁(ci)場干擾場強應不大(da)于(yu)400A／m，不能排除時，應采取(qu)防護措(cuo)施。
3. 控制室的面積(ji)和高度（由自控專(zhuan)業確定）
①. 控(kong)制室的長度(du)應(ying)根據儀(yi)表(biao)盤的數量和排列形(xing)式確定(ding)。長度(du)超12m時宜設兩個門(men)。
②. 控制室的(de)進深，如設控制臺時，不宜小于7.5m，如不設時，不宜小于6m。
③. 控(kong)制室的凈高(gao)，有空調裝置時，不應小(xiao)于3.0m，無(wu)空調時，不應小(xiao)于3.3m。
④. 控(kong)制室的儀表(biao)維修室，一般需要15～㎡，大型(xing)裝置應適當增(zeng)加(jia)。
四、變、配電(dian)室的布置(zhi)
①. 變(bian)、配電(dian)室是(shi)散發火(huo)花的地點，是(shi)裝置(zhi)的動力中心，屬(shu)于重點保(bao)護(hu)建筑物，其位置(zhi)盡可能(neng)設(she)在便(bian)于引接電(dian)源、接近負荷(he)中心和進(jin)出線方便(bian)之處，避免設(she)在有劇烈振動的場所。
②. 變(bian)、配(pei)(pei)電(dian)室一(yi)般(ban)不與(yu)可燃氣體(ti)壓縮機共用一(yi)幢建筑物(wu)(wu)，常與(yu)控制室共用一(yi)幢建筑物(wu)(wu)。對(dui)于(yu)用電(dian)量較大(da)的(de)裝置往往變(bian)、配(pei)(pei)電(dian)室設在獨立的(de)建筑內(nei)。
③. 變(bian)(bian)壓(ya)器(qi)可露天或半露天布置,這時變(bian)(bian)壓(ya)器(qi)周圍應設固定圍欄,變(bian)(bian)壓(ya)器(qi)外(wai)廊與圍欄或建筑物墻的距離(li)不應小于0.8m。
④. 電纜(lan)敷(fu)(fu)(fu)設(she)(she)方式(shi)(shi)(shi)有兩(liang)(liang)種,即電纜(lan)溝敷(fu)(fu)(fu)設(she)(she)和(he)(he)架(jia)空(kong)敷(fu)(fu)(fu)設(she)(she)。有的裝置(zhi)兩(liang)(liang)種方式(shi)(shi)(shi)齊備(bei),即從配電室地下(xia)溝內引電纜(lan)至用(yong)(yong)電設(she)(she)備(bei)區,對于泵(beng)和(he)(he)壓縮機的驅動機用(yong)(yong)電纜(lan)一般仍采用(yong)(yong)溝內敷(fu)(fu)(fu)設(she)(she),對于架(jia)空(kong)設(she)(she)備(bei)或(huo)設(she)(she)施如空(kong)冷器(qi)、檢修(xiu)用(yong)(yong)固(gu)定(ding)式(shi)(shi)(shi)吊車(che)和(he)(he)照明(ming)電纜(lan)則采用(yong)(yong)架(jia)空(kong)敷(fu)(fu)(fu)設(she)(she),這樣比較經濟(ji)合理。
⑤. 變、配電室還需要一間維(wei)修值班室。
五(wu)、化驗室(shi)的布置
當裝(zhuang)置設在(zai)(zai)距全廠性控制分析化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi)較遠(yuan)(超過1500m),且(qie)分析項目和分析次數較多時,可在(zai)(zai)裝(zhuang)置內(nei)設化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi),化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi)的占地面(mian)積按分析項目和次數多少確定(ding)。化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi)為(wei)明火房間不應(ying)與甲、乙A類房間布(bu)置在(zai)(zai)一(yi)起,可與控制室(shi)(shi)共用一(yi)幢建筑物時,化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi)應(ying)在(zai)(zai)最外(wai)部一(yi)端(duan),房間的門向外(wai)開啟。可燃(ran)氣體(ti)、液(ye)化(hua)(hua)烴、可燃(ran)液(ye)體(ti)采樣管道(dao)不應(ying)引人化(hua)(hua)驗(yan)(yan)(yan)室(shi)(shi)內(nei)。
六(liu)、廠房倉庫的“五距”布(bu)置設計及(ji)工程實例(li)
做好(hao)廠(chang)房(fang)倉(cang)(cang)(cang)庫的(de)設備、貨物(wu)規劃與擺放,預(yu)留出必要的(de)消防通(tong)(tong)道,可以(yi)確保車(che)間內的(de)員工(gong)在(zai)發(fa)(fa)生(sheng)緊急情況時快速(su)逃生(sheng)以(yi)及倉(cang)(cang)(cang)庫發(fa)(fa)生(sheng)突發(fa)(fa)情況時,救援(yuan)人員能夠快速(su)、準確地到達起火點進行有效處(chu)置。倉(cang)(cang)(cang)庫“五距”是指(zhi):頂距、燈距、墻距、柱距、垛(duo)距(見GA 1131《倉(cang)(cang)(cang)儲場所(suo)消防安(an)全(quan)管理通(tong)(tong)則》)。
①. 頂距(ju)(ju):堆垛上部與樓板(ban)、平屋(wu)頂之間的(de)距(ju)(ju)離不小(xiao)于0.3m(人字屋(wu)架從橫梁算起)。
②. 燈距:物品與照明(ming)燈之間的(de)距離不小于(yu)0.5m,以防止照明(ming)燈過于(yu)接近商品(燈光產生(sheng)熱量)而發生(sheng)火災。
③. 墻(qiang)距:物品(pin)與(yu)墻(qiang)之間的(de)距離不小于0.5m,以便通(tong)風(feng)散熱和防火,一旦發生(sheng)火災(zai),可供消防人員出入。
④. 柱距(ju):物品(pin)堆垛與柱之間(jian)的(de)距(ju)離不小于(yu)0.3m。柱距(ju)的(de)作用是防止柱散(san)發的(de)潮氣使商品(pin)受(shou)潮,并保(bao)護柱腳,以(yi)免(mian)損壞建筑物。
⑤. 垛(duo)距:堆(dui)垛(duo)與(yu)堆(dui)垛(duo)之間(jian)的(de)距離不小于(yu)1m。垛(duo)距的(de)作用是使貨堆(dui)與(yu)貨堆(dui)之間(jian),間(jian)隔清(qing)楚(chu),防止混淆,也便(bian)于(yu)通風(feng)檢查,一(yi)旦發(fa)生火災(zai),還便(bian)于(yu)搶救,疏散物(wu)資。
⑥. 其他要(yao)求。貨物與地面的(de)距離不(bu)應小于0.1m。庫房內主通道的(de)寬度不(bu)應小于2m。
每個(ge)堆垛(duo)的面積不應大于150m?。儲存(cun)物品與(yu)風管(guan)、供暖管(guan)道(dao)、散熱器的距離不應小于0.5m,與(yu)供暖機組、風管(guan)爐、煙道(dao)之間的距離在(zai)各(ge)個(ge)方向(xiang)上都不應小于1m。
七、其他要求
①. 高層廠房內的控(kong)制室與變、配電(dian)室宜(yi)設在第(di)一層,若生(sheng)產需要或受其他條件限(xian)制時,可(ke)布置在第(di)二層。
②. 控制(zhi)室與變、配電室及化驗室朝向甲A類中間儲罐一面的(de)墻(qiang)壁(bi)為封閉墻(qiang)時,其(qi)防火間距可(ke)由(you)22.5m減(jian)少到15m。
③. 控(kong)制室(shi)或化(hua)(hua)驗(yan)室(shi)的室(shi)內不得安裝液(ye)(ye)化(hua)(hua)烴、可(ke)燃(ran)氣(qi)體(ti)、可(ke)燃(ran)液(ye)(ye)體(ti)的在(zai)線(xian)分析一次儀(yi)表(biao)。當上述儀(yi)表(biao)安裝在(zai)控(kong)制室(shi)、化(hua)(hua)驗(yan)室(shi)的相鄰房間內時,中間隔(ge)墻應為防火(huo)墻。
④. 壓(ya)縮(suo)機或(huo)泵等的專(zhuan)用(yong)(yong)(yong)控制(zhi)(zhi)室(shi)或(huo)不(bu)大于(yu)10kV的專(zhuan)用(yong)(yong)(yong)配(pei)電室(shi)，可與該(gai)壓(ya)縮(suo)機房、泵房等共用(yong)(yong)(yong)一幢建筑物(wu)。但專(zhuan)用(yong)(yong)(yong)的控制(zhi)(zhi)室(shi)、配(pei)電室(shi)的門窗(chuang)應位(wei)于(yu)爆炸危(wei)險區范圍(wei)之外。
⑤. 兩(liang)個及兩(liang)個以上的(de)裝置共用集中控制(zhi)室距(ju)甲(jia)、乙A類設(she)備、儲罐(guan)或(huo)加熱(re)爐不應小于30m。
