裝置內構筑物(wu)包(bao)括管(guan)架(jia)（包(bao)括管(guan)廊(lang)）、框架(jia)、平(ping)臺梯子、放空煙囪、防火墻、管(guan)溝、圍堰等。

一、框架的布置

 1. 框架(jia)的類型(xing)

  框架(jia)(jia)按設(she)備布(bu)(bu)置需(xu)要可(ke)以(yi)和(he)管(guan)(guan)(guan)廊結合在一(yi)(yi)起布(bu)(bu)置，如(ru)管(guan)(guan)(guan)廊下布(bu)(bu)置機(ji)、泵，管(guan)(guan)(guan)廊的管(guan)(guan)(guan)道(dao)在泵的上方，管(guan)(guan)(guan)道(dao)上方第一(yi)(yi)層框架(jia)(jia)布(bu)(bu)置高位(wei)容器，第二層布(bu)(bu)置冷(leng)卻器和(he)換熱器，最上一(yi)(yi)層布(bu)(bu)置空(kong)冷(leng)器或冷(leng)凝冷(leng)卻器。框架(jia)(jia)也可(ke)以(yi)獨立布(bu)(bu)置。根據各(ge)類設(she)備要求設(she)置，如(ru)塔框架(jia)(jia)、反應器框架(jia)(jia)、換熱設(she)備和(he)容器框架(jia)(jia)等。

 2. 框架(jia)的結構尺寸(cun)

  框架的(de)(de)(de)結構尺(chi)寸，按(an)設備(bei)(bei)的(de)(de)(de)不同(tong)(tong)要(yao)(yao)求確定(ding)(ding)，在管廊(lang)附近的(de)(de)(de)框架，其柱距與管廊(lang)柱距對齊為(wei)宜，一般為(wei)6m。框架跨(kua)度(du)隨架空設備(bei)(bei)要(yao)(yao)求不同(tong)(tong)而異。框架的(de)(de)(de)高度(du)應滿足設備(bei)(bei)的(de)(de)(de)工藝操作、設備(bei)(bei)的(de)(de)(de)安裝檢修和敷設管道的(de)(de)(de)要(yao)(yao)求。框架的(de)(de)(de)層(ceng)高按(an)最大設備(bei)(bei)要(yao)(yao)求確定(ding)(ding)，但在布置(zhi)設備(bei)(bei)時(shi)盡可(ke)能(neng)將尺(chi)寸相近的(de)(de)(de)設備(bei)(bei)布置(zhi)在同(tong)(tong)一層(ceng)框架上(shang)，而且要(yao)(yao)考慮設備(bei)(bei)支座梁的(de)(de)(de)位置(zhi)，使其經濟合理。

二、平臺梯子(zi)的布置

 1. 平臺梯子設置位置

   ①. 在需要(yao)操作和(he)(he)經(jing)常維修的(de)(de)場(chang)所應設(she)置平(ping)臺(tai)和(he)(he)梯(ti)(ti)子(zi)，并按(an)防火(huo)要(yao)求(qiu)設(she)置安全梯(ti)(ti)。在設(she)備和(he)(he)管(guan)道(dao)(dao)上，操作中需要(yao)維修、檢查(cha)、調節和(he)(he)觀察的(de)(de)地方，如人(ren)孔(kong)、手孔(kong)、塔、容器管(guan)口(kou)法蘭(lan)、調節閥(fa)、安全閥(fa)、取樣(yang)點、流量孔(kong)板、液(ye)面計、工藝盲板、經(jing)常操作的(de)(de)閥(fa)門和(he)(he)需要(yao)用(yong)機(ji)械清理的(de)(de)管(guan)道(dao)(dao)轉(zhuan)彎處都(dou)應設(she)置平(ping)臺(tai)和(he)(he)梯(ti)(ti)子(zi)。

   ②. 相鄰塔和立式容(rong)器的平(ping)臺標高宜一致，以便(bian)布置(zhi)成聯合平(ping)臺。

   ③. 設備(bei)上的平臺不應妨礙(ai)設備(bei)的檢修(xiu)，否則應做(zuo)成可拆卸的。

   ④. 管(guan)廊(lang)進出(chu)裝(zhuang)置切斷閥處(chu)應設置操作平(ping)臺。

 2. 平臺的尺寸

  ①. 平臺(tai)寬度不(bu)應小于0.8m，平臺(tai)上的凈空高度不(bu)宜(yi)小于2.2m。

  ②. 設(she)備人孔中心線距平臺的距離(li)宜為0.8～1.0m，設(she)備手孔中心線距平臺的距離(li)宜為1.0~1.5m。

  ③. 設備加(jia)料口(kou)頂面距(ju)平(ping)臺(tai)的(de)距(ju)離不宜大于1m。

  ④. 法蘭連接的(de)立式設備的(de)平(ping)臺與法蘭面的(de)距離不(bu)宜大于1.5m。

  ⑤. 為(wei)立式換熱器設置的平臺與上(shang)部(bu)管(guan)箱(xiang)法(fa)蘭或(huo)管(guan)箱(xiang)蓋的距離不宜大于1.5m。

  ⑥. 為了便于檢(jian)修水箱內(nei)的管(guan)束，水箱上的平臺應是(shi)可拆卸的。

  ⑦. 根據防火規范要求，甲、乙(yi)、丙(bing)類塔(ta)區(qu)聯合平臺(tai)(tai)以(yi)及(ji)其(qi)他工藝(yi)設備和(he)大(da)型(xing)容(rong)器或容(rong)器組的(de)平臺(tai)(tai)，均應設置不少(shao)于兩個通往地面的(de)梯(ti)子(zi)，作為安(an)(an)全出口，各安(an)(an)全口的(de)距離(li)不應大(da)于25m。但(dan)對(dui)不大(da)于8m的(de)甲類平臺(tai)(tai)和(he)長度不大(da)于15m的(de)乙(yi)、丙(bing)類平臺(tai)(tai)可(ke)只(zhi)設一個梯(ti)子(zi)，相鄰的(de)框(kuang)架、平臺(tai)(tai)宜根據安(an)(an)全疏散的(de)需(xu)要用走橋連通。

  ⑧. 平臺的(de)(de)防(fang)護(hu)欄(lan)桿(gan)高度(du)不(bu)應(ying)小于(yu)1.05m，距地面20m以上的(de)(de)平臺的(de)(de)防(fang)護(hu)欄(lan)桿(gan)高度(du)為(wei)不(bu)應(ying)小于(yu)1.2m。防(fang)護(hu)欄(lan)桿(gan)為(wei)固定式防(fang)護(hu)設施，影響檢(jian)修的(de)(de)欄(lan)桿(gan)應(ying)為(wei)可拆卸的(de)(de)。

  ⑨. 在設置(zhi)平臺有困難而又需要操作和檢(jian)修的地(di)方可設置(zhi)直(zhi)梯或(huo)活(huo)動平臺。

  ⑩. 操作平(ping)臺（包括設(she)備平(ping)臺）的均(jun)布(bu)活荷載(zai)不應(ying)(ying)小(xiao)于3kN／㎡；檢(jian)修(xiu)(xiu)平(ping)臺或建筑物樓(lou)面的均(jun)布(bu)活荷載(zai)不應(ying)(ying)小(xiao)于4kN／㎡。大(da)型(xing)設(she)備檢(jian)修(xiu)(xiu)平(ping)臺的均(jun)布(bu)活荷載(zai)應(ying)(ying)按其(qi)最大(da)檢(jian)修(xiu)(xiu)部件的重量計算。

3. 梯(ti)子的設置

  ①. 廠房(fang)和構架的主要(yao)操作(zuo)平臺及操作(zuo)頻繁的平臺應采用斜梯。

  ②. 成(cheng)組布(bu)置的塔的聯(lian)合平臺宜采用斜梯。

  ③. 除上述場合外，宜(yi)采用(yong)直梯(ti)。

4. 梯子的尺寸

  ①. 斜(xie)梯的傾(qing)斜(xie)角(jiao)度(du)(du)不應大(da)于(yu)45°，經常性雙向通(tong)行(xing)的傾(qing)斜(xie)角(jiao)度(du)(du)不宜大(da)于(yu)38°。梯高不宜大(da)于(yu)5m，大(da)于(yu)5m時(shi)，應設(she)梯間平臺，分段設(she)梯。

  ②. 斜梯凈寬宜為(wei)0.6～1.1m。

  ③. 直梯(ti)凈(jing)寬宜為0.4～0.6m。

  ④. 高度超過3m的直梯應(ying)設(she)置安全護籠，護籠下端距地面或(huo)平(ping)臺面不應(ying)小于2.1m，護籠上(shang)端高出平(ping)臺面，應(ying)與(yu)欄桿高度一致(zhi)。

5. 梯子的高度

  ①. 設備(bei)上的直梯(ti)宜從側(ce)面通向平臺。單段梯(ti)子的高度(du)不(bu)宜大于(yu)10m，高度(du)大于(yu)10m時，應采用(yong)多(duo)段梯(ti)，梯(ti)段水平交錯布置。

  ②. 直(zhi)梯(ti)作為安全疏(shu)散梯(ti)時，梯(ti)段高度不應大于15m。

6. 操作和檢修設施(shi)

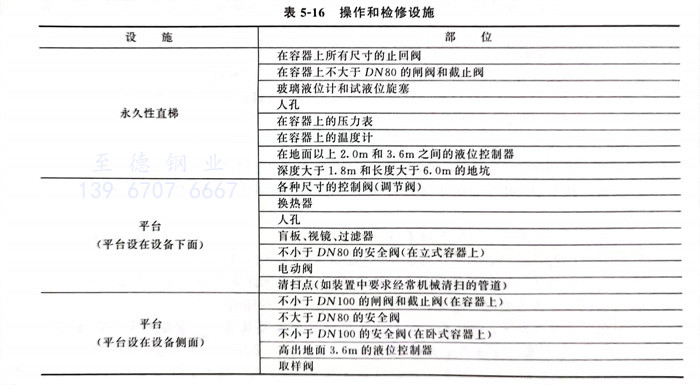

操作和檢修(xiu)的設施參照表(biao)5-16。

三(san)、放空煙(yan)囪的(de)布置

 ①. 可燃氣(qi)體及有(you)害(hai)氣(qi)體的(de)排(pai)放(fang)要求(qiu)(qiu)和高度，應符合現行GB 16297《大氣(qi)污(wu)染綜(zong)合排(pai)放(fang)標準(zhun)》和GB 50160《石油化工企業(ye)設計(ji)防火(huo)標準(zhun)》有(you)關泄(xie)壓排(pai)放(fang)的(de)要求(qiu)(qiu)。

 ②. 放空(kong)用煙(yan)囪應(ying)設置在裝(zhuang)置的(de)一(yi)端或邊緣地區(qu)，且位于裝(zhuang)置常年(nian)最小(xiao)頻(pin)率風(feng)向的(de)上風(feng)側。

 ③. 放空用煙(yan)囪(cong)與周圍平(ping)臺(tai)的位置關系應符合下列要求。

   a．如在煙(yan)囪頂部(bu)(bu)外(wai)緣水平方向20m范圍內布(bu)置(zhi)平臺，煙(yan)囪頂部(bu)(bu)至少(shao)高出(chu)平臺3.5m，如圖5-96所(suo)示。如平臺上還有操作(zuo)室，煙(yan)囪應高出(chu)操作(zuo)室的屋頂2m。

   b. 如在煙囪頂部外緣(yuan)算起水(shui)平方向(xiang)20m以(yi)外布置平臺(tai)，平臺(tai)應按圖5-96要求設置。
