1. 火(huo)炬系統工藝流程簡介

  火(huo)炬(ju)根據燃(ran)燒特(te)性(xing)可分為有煙火(huo)炬(ju)、無煙火(huo)炬(ju)、吸(xi)熱(re)火(huo)炬(ju)。

  火(huo)炬(ju)根據支(zhi)撐結(jie)構(gou)可(ke)分為(wei)高架火(huo)炬(ju)、地面火(huo)炬(ju)、坑(keng)式火(huo)炬(ju)。一般按火(huo)炬(ju)的支(zhi)撐結(jie)構(gou)進行分類。

  高(gao)架火(huo)(huo)(huo)炬(ju)即采用豎立的火(huo)(huo)(huo)炬(ju)筒體將燃燒(shao)(shao)器(qi)（又稱火(huo)(huo)(huo)炬(ju)頭(tou)）高(gao)架于(yu)空中，火(huo)(huo)(huo)炬(ju)氣(qi)通(tong)過火(huo)(huo)(huo)炬(ju)筒體進(jin)入燃燒(shao)(shao)器(qi)，燃燒(shao)(shao)后的煙氣(qi)直(zhi)接(jie)進(jin)入空氣(qi)中，隨氣(qi)流擴散至遠處。根據(ju)火(huo)(huo)(huo)炬(ju)筒體的支撐形式(shi)，高(gao)架火(huo)(huo)(huo)炬(ju)又可(ke)分為塔架式(shi)、半塔架式(shi)、自(zi)支撐式(shi)、拉線式(shi)。

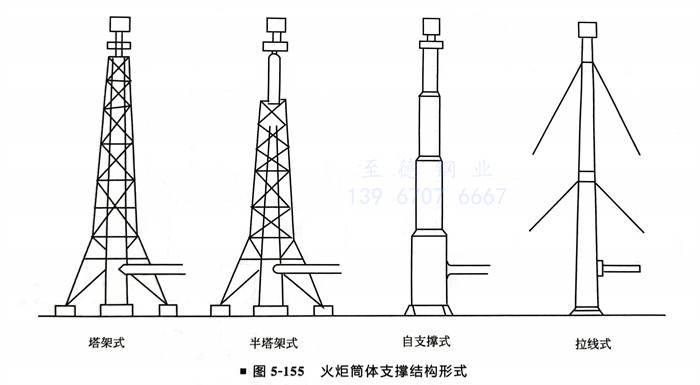

火炬(ju)筒(tong)體(ti)支(zhi)撐結構形式，如圖5-155所示。

  地(di)面火(huo)炬沒有支撐結(jie)構，一(yi)般粗短、無煙、不(bu)發光且幾乎無聲，光、噪聲符合環保要求，操作維修(xiu)比較方便，近年來有被推廣使用的趨勢(shi)。但(dan)隨著處理氣(qi)量的增(zeng)加，地(di)面火(huo)炬造價增(zeng)加的幅度往往比高架火(huo)炬大得多(duo)，而且地(di)面火(huo)炬不(bu)能用于有毒物質的燃(ran)燒。如果氣(qi)體(ti)中含有相當量的硫，則地(di)面上的二氧化硫濃度可能超(chao)過(guo)空(kong)氣(qi)污(wu)染控制規(gui)定(ding)的限制值(zhi)。

  坑式火(huo)炬在地面以(yi)下的坑中(zhong)燃燒，主要處理可燃液體廢(fei)物，現在用得(de)較(jiao)少。

  火炬形式的(de)(de)(de)選擇應根據火炬系統的(de)(de)(de)設(she)計處理(li)量、項目所在地的(de)(de)(de)總圖布置以(yi)及環境保(bao)護的(de)(de)(de)要求等因(yin)素確定。

  高架火(huo)(huo)炬(ju)主要包括(kuo)分(fen)液罐(guan)（也稱排(pai)放罐(guan)，有的火(huo)(huo)炬(ju)系統(tong)不(bu)止一個）、密封(feng)罐(guan)（大(da)多用水(shui)封(feng)，稱為(wei)水(shui)封(feng)罐(guan)）、火(huo)(huo)炬(ju)收集管線、火(huo)(huo)炬(ju)筒(tong)體(ti)、火(huo)(huo)炬(ju)頭、氣體(ti)密封(feng)、長明燈及監測長明燈的熱電(dian)器、清煙裝置(zhi)、航標指示燈、點火(huo)(huo)設施、監視(shi)電(dian)視(shi)（也稱CCTV，一般離火(huo)(huo)炬(ju)有一定距離）。

  典型的高架火炬系統工藝(yi)流程，如圖(tu)5-156所示。

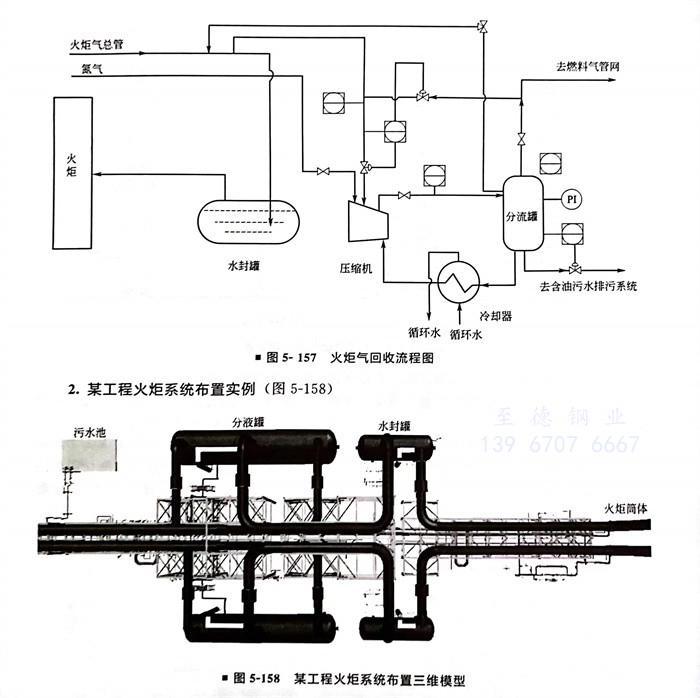

  火炬氣回收(shou)流程，如(ru)圖5-157所示。
