某油田建設集團油建公司承建新疆集氣管線工程，材質采用瑞典進口雙相不銹(xiu)鋼管材為SAF2205（相當我國標準牌號022Cr22Ni5Mo3N），管線規格為ф33.4mm×3.4mm～ф508mm×19.1mm等9種，其化學成分和力學性能見表4-36。

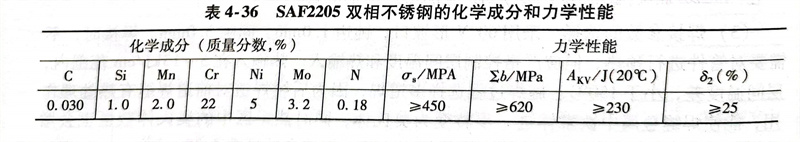

表4-36 SAF2205 雙相(xiang)不銹鋼的化學(xue)成(cheng)分和力學(xue)性能
SAF2205 具(ju)有(you)較(jiao)好的(de)(de)焊(han)接(jie)(jie)(jie)性(xing)，對焊(han)接(jie)(jie)(jie)冷(leng)(leng)、熱(re)(re)裂(lie)紋敏感(gan)性(xing)較(jiao)小，通常不需要焊(han)前(qian)預熱(re)(re)和焊(han)后(hou)熱(re)(re)處理。其耐(nai)蝕(shi)性(xing)和力學(xue)性(xing)能(neng)除受化學(xue)成(cheng)分(fen)的(de)(de)影響外，主要取決于(yu)其合理的(de)(de)鐵(tie)素(su)體(ti)和奧(ao)氏(shi)體(ti)兩相(xiang)(xiang)的(de)(de)比(bi)例，兩相(xiang)(xiang)比(bi)例是否適當(dang)將成(cheng)為(wei)焊(han)接(jie)(jie)(jie)雙相(xiang)(xiang)不銹鋼的(de)(de)關鍵。為(wei)了(le)獲得(de)滿意(yi)的(de)(de)兩相(xiang)(xiang)比(bi)例，除使用較(jiao)高奧(ao)氏(shi)體(ti)元素(su)（Ni、N）焊(han)接(jie)(jie)(jie)材料以控制焊(han)縫金(jin)屬化學(xue)成(cheng)分(fen)外，還(huan)需控制焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)的(de)(de)冷(leng)(leng)卻速度，而冷(leng)(leng)卻速度主要通過熱(re)(re)輸入(ru)來(lai)達(da)到。一般認為(wei)焊(han)接(jie)(jie)(jie)熱(re)(re)輸入(ru)控制在10～25kJ／cm，道間溫度應(ying)控制在150℃以下(xia)，就能(neng)防止(zhi)近縫區晶(jing)粒(li)粗化，還(huan)可以避免(mian)在相(xiang)(xiang)變溫度危險區停留時間過長，而產(chan)生σ相(xiang)(xiang)脆(cui)性(xing)和475℃脆(cui)化。
首先，對(dui)焊(han)工(gong)(gong)進行嚴(yan)格的(de)操作技能培訓，然后(hou)進行焊(han)接工(gong)(gong)藝評(ping)定，根(gen)據現場施工(gong)(gong)的(de)特點(dian)，制定出合理的(de)焊(han)接工(gong)(gong)藝和焊(han)接順(shun)序。

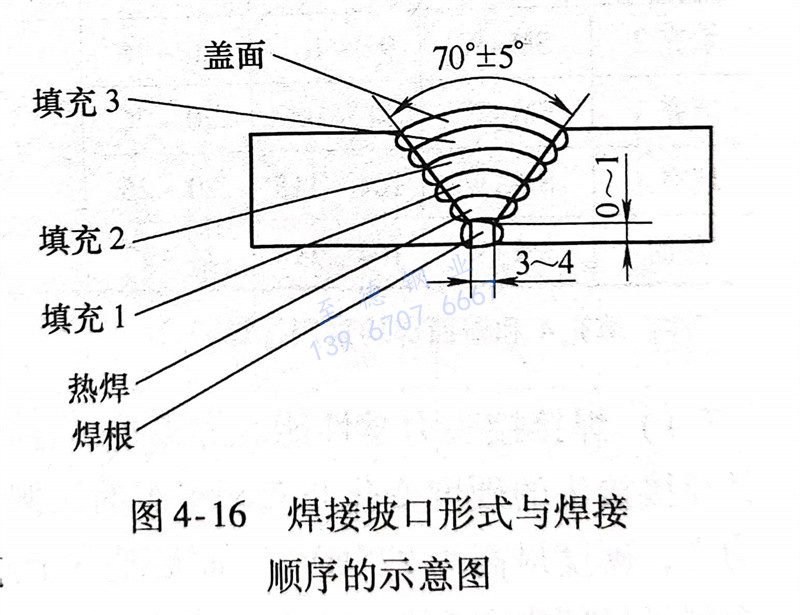

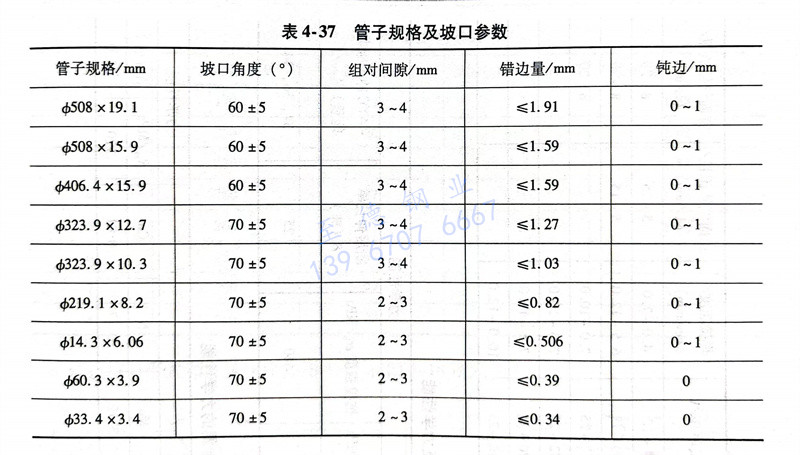

（1）坡口的選擇焊(han)接(jie)坡口形式(shi)與(yu)焊(han)接(jie)順序的示意圖(tu)(tu)如(ru)圖(tu)(tu)4-16所示，管子規格及坡口參數見表4-37。
（2）焊接方法的選用焊根和熱焊選用混合氣體鎢極氬弧焊（GTAW），保護氣體類型φ（Ar）98％＋φ（N2）2％，要求氬氣純度≥99.995％；施焊時要提前送氣時間＞1min,延遲停氣時間＞1min。管內通氬氣保護，氬氣純度≥99.995％，提前送氣時間＞2min，延遲停氣時間＞2min。填充1、2、3和蓋面選用焊條電弧焊（SMAW）。具體焊接參數見表4-38，填充3和蓋面焊要采用多排焊。
（3）現(xian)場環(huan)境(jing)現(xian)場道間溫(wen)度(du)≤70℃，環(huan)境(jing)溫(wen)度(du)＞10℃，環(huan)境(jing)相對濕度(du)＜90％。環(huan)境(jing)風速：GTAW時小于2m／s，SMAW時小于8m／s。
焊(han)工經過嚴格的培(pei)訓，施焊(han)現場焊(han)工采(cai)取自檢(jian)(jian)、互檢(jian)(jian)和(he)質(zhi)檢(jian)(jian)部門統(tong)一檢(jian)(jian)查相結合(he)的方(fang)法，一絲(si)不茍(gou)地進行(xing)焊(han)接質(zhi)量監督(du)與(yu)檢(jian)(jian)查，保(bao)證SAF2205 雙相不銹鋼管(guan)線的焊(han)縫質(zhi)量，一次合(he)格率達到(dao)98％以上(shang)。
