瀝青溶液換熱器中有一個材質為Q345（16Mn）鋼鍛件法蘭，要與壁厚為26mm的06Cr18Ni11Ti 不銹鋼管筒體焊接，該焊接為異種金屬的焊接。

1. 焊(han)接方案的制定(ding)

  在(zai)鍛件內側與待焊(han)坡(po)口(kou)處堆焊(han)過(guo)渡層，然后與筒節成(cheng)為同質材(cai)料(liao)的焊(han)接(jie)(jie)(jie)，焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭形式與坡(po)口(kou)尺寸如(ru)圖5-9所示。

2. 焊(han)接方(fang)法的選擇

  鍛件內(nei)側用(yong)焊(han)條(tiao)電(dian)弧焊(han)施焊(han)，鍛件與筒(tong)體焊(han)接采用(yong)埋弧焊(han)＋焊(han)條(tiao)電(dian)弧焊(han)。

3. 內側過渡層堆焊

  法蘭盤(pan)內(nei)側(ce)堆(dui)焊過渡層(ceng)并(bing)延伸至坡口內(nei)側(ce)。堆(dui)焊前用(yong)丙酮仔細清(qing)理坡口內(nei)側(ce)的油污等雜物(wu)，并(bing)用(yong)氧炔焰進行(xing)烘烤，以防止堆(dui)焊時產生裂紋(wen)和氣孔。

堆焊(han)(han)時采(cai)用小的焊(han)(han)接(jie)電流，多(duo)層多(duo)道焊(han)(han)。焊(han)(han)接(jie)方法、焊(han)(han)條類型及焊(han)(han)接(jie)參數見表5-17。

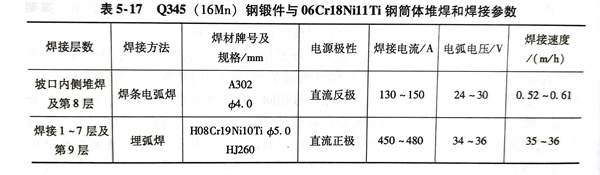

  表5-17 Q345（16Mn）鋼(gang)鍛件與06Cr18Ni11Ti 不銹鋼(gang)管筒體堆焊和焊接參數

  堆焊(han)時(shi)，每(mei)道焊(han)縫(feng)(feng)結束后要及(ji)時(shi)清除熔渣(zha)，以防(fang)止產生(sheng)夾渣(zha)等缺陷。焊(han)接(jie)時(shi)要分區域進行對(dui)稱焊(han)，每(mei)道相鄰焊(han)縫(feng)(feng)要重疊1/2，每(mei)道焊(han)縫(feng)(feng)冷卻至100℃以下，再焊(han)下一道焊(han)縫(feng)(feng)，以減少焊(han)接(jie)接(jie)頭在高(gao)溫(wen)停留時(shi)間，來(lai)提(ti)高(gao)焊(han)接(jie)接(jie)頭耐蝕(shi)性。

  每(mei)層堆焊后要進行100％著色滲(shen)透檢(jian)測，在焊縫(feng)外表面沒有缺陷的情況下再堆焊下一層焊縫(feng)，堆焊厚度為7mm。

  堆焊(han)(han)過(guo)渡層后進行機械加工(gong)，使坡(po)口面光潔，便于埋弧焊(han)(han)。

4. Q345（16Mn）鋼鍛件與06Cr18Nil1Ti 不銹鋼管筒(tong)體(ti)對接焊

  焊(han)接要嚴格(ge)控(kong)(kong)制焊(han)接熱輸入，特(te)別是(shi)用小的(de)焊(han)接電(dian)流(liu)和快(kuai)的(de)焊(han)接速度來將熔合比控(kong)(kong)制在最小值。

  裝(zhuang)配(pei)時(shi)，要(yao)求對接接頭處不留任(ren)何間隙，最(zui)大裝(zhuang)配(pei)間隙不能超過(guo)1.0mm。正面第一層焊縫用(yong)(yong)埋弧(hu)焊完成，為了防(fang)止焊穿(chuan)，要(yao)在焊縫背面鋪(pu)設焊劑(ji)層。各層焊接參數及焊材的選用(yong)(yong)見表5-17。

  正面(mian)(mian)(mian)焊(han)(han)(han)縫全部焊(han)(han)(han)接完畢，背面(mian)(mian)(mian)用(yong)碳(tan)弧(hu)氣刨清(qing)根，徹底打磨滲(shen)碳(tan)層后，進行背面(mian)(mian)(mian)第八層焊(han)(han)(han)縫焊(han)(han)(han)接，采(cai)(cai)用(yong)焊(han)(han)(han)條電弧(hu)焊(han)(han)(han)施(shi)焊(han)(han)(han)，其(qi)焊(han)(han)(han)接參(can)數與內側(ce)過渡層堆焊(han)(han)(han)相同。蓋面(mian)(mian)(mian)焊(han)(han)(han)第九層仍(reng)采(cai)(cai)用(yong)埋弧(hu)焊(han)(han)(han)，其(qi)焊(han)(han)(han)接參(can)數同正面(mian)(mian)(mian)焊(han)(han)(han)縫。

  焊(han)后外(wai)觀(guan)檢查同內側過(guo)渡(du)層堆(dui)焊(han)。焊(han)接接頭內部質(zhi)量經X光(guang)射線檢測后應滿足設(she)計圖樣的技術規定。
