1. 焊接(jie)(jie)接(jie)(jie)頭(tou)形式和坡(po)口(kou)的(de)選擇

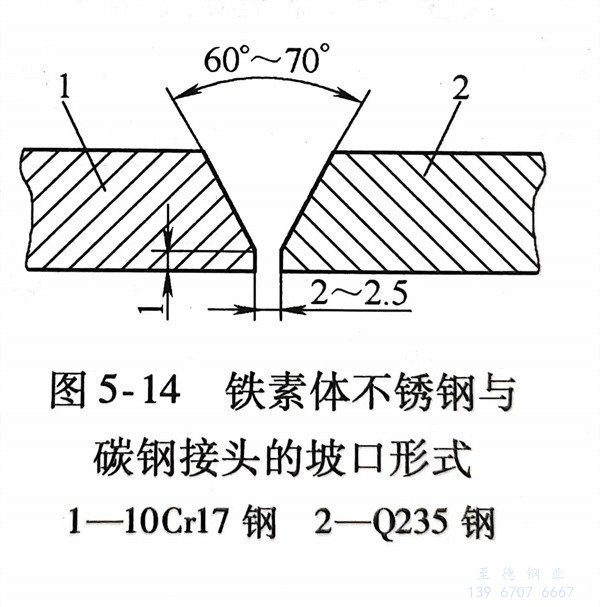

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵(tie)素體型(xing)不(bu)銹鋼液體金屬的流動性比奧(ao)氏(shi)體型不銹(xiu)鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方法(fa)的選擇

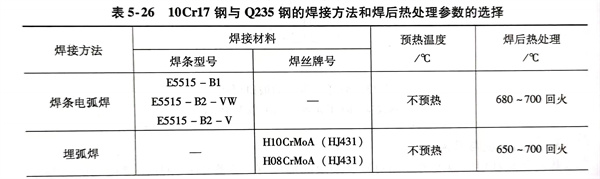

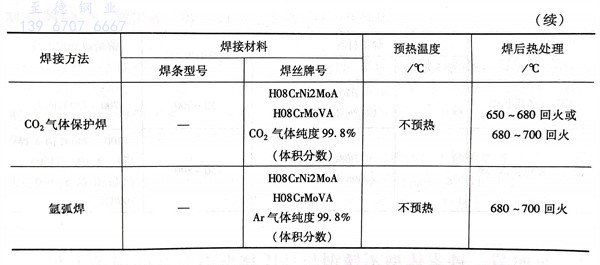

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接(jie)工藝

  鐵素體(ti)型(xing)不(bu)銹鋼(gang)(gang)與碳(tan)鋼(gang)(gang)焊接(jie)時，為(wei)了防止鐵素體(ti)型(xing)不(bu)銹鋼(gang)(gang)焊縫(feng)一(yi)側晶粒粗大，產生脆化(hua)和裂紋，在(zai)焊接(jie)工(gong)藝上應(ying)采取下(xia)列措施(shi)：

    a. 選用小(xiao)(xiao)的(de)熱輸入，小(xiao)(xiao)的(de)焊接電流，在(zai)保證焊接接頭質量(liang)的(de)前提下用較快的(de)焊接速度。

    b. 采(cai)用短弧焊，電弧稍傾向碳(tan)鋼母(mu)材金屬(shu)側(ce)，使兩母(mu)材金屬(shu)受熱均勻一(yi)致。

    c. 多層焊(han)(han)，待前一(yi)層焊(han)(han)縫(feng)冷卻(que)到室溫后(hou)再(zai)焊(han)(han)下一(yi)道焊(han)(han)縫(feng)。

    d. 焊(han)后進(jin)行緩冷(leng)。
