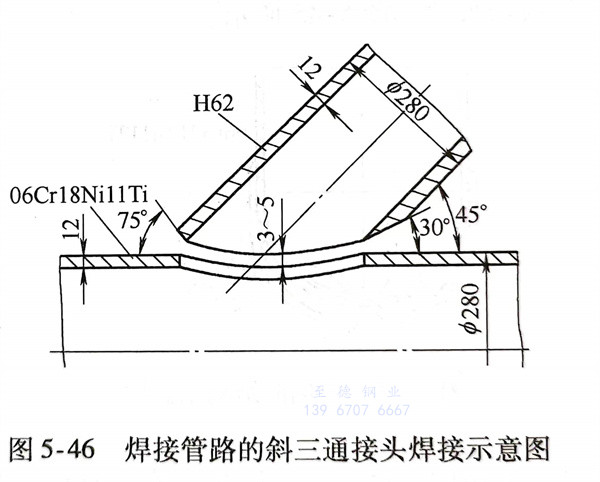

浙江至德鋼業有限公司制氧工程的外部管路是由大量黃銅（H62）和（06Cr18Ni11Ti）不(bu)銹鋼管組成的管路，需要在現場施工焊接。其管內徑為140～280mm，壁厚為8～12mm，工作壓力為3.75MPa，圖5-46為焊接管路斜三通接頭的焊接示意圖。

1. 焊接性

  黃銅（H62）熔點(dian)比不銹鋼（06Cr18Ni11Ti）低(di)400℃還多，而熱(re)(re)導率(lv)為06Cr18Nil1Ti的(de)6.5倍(bei)之(zhi)多。焊接(jie)(jie)過程(cheng)中(zhong)易形(xing)(xing)成低(di)熔點(dian)共晶體，隨之(zhi)在(zai)焊接(jie)(jie)熔池中(zhong)冷(leng)卻(que)凝固，殘留在(zai)焊縫(feng)中(zhong)，為形(xing)(xing)成熱(re)(re)裂紋(wen)創(chuang)造(zao)了(le)條件。加(jia)之(zhi)其線(xian)(xian)脹(zhang)系數(shu)與原(yuan)有兩種金屬(shu)中(zhong)的(de)線(xian)(xian)脹(zhang)系數(shu)有很大差異，形(xing)(xing)成組(zu)織應力，并在(zai)焊接(jie)(jie)過程(cheng)焊接(jie)(jie)接(jie)(jie)頭(tou)內部(bu)形(xing)(xing)成的(de)拉伸(shen)應力共同(tong)作用下(xia)，使焊接(jie)(jie)接(jie)(jie)頭(tou)產(chan)生熱(re)(re)裂紋(wen)。

2. 焊接方法

  由于(yu)在現場施工，工作條(tiao)件比較惡劣，選用(yong)(yong)焊(han)條(tiao)電弧焊(han)用(yong)(yong)T107（ECu型號）焊(han)條(tiao)在06Cr18Ni11Ti 不銹(xiu)鋼管坡(po)口側及其附近堆焊(han)過渡(du)層，然(ran)后采用(yong)(yong)氧乙(yi)炔焊(han)用(yong)(yong)HS224（HSCuZn-4）焊(han)絲配合氣焊(han)焊(han)劑硼砂(sha)（CJ301）將過渡(du)層的堆焊(han)處與黃(huang)銅(tong)管焊(han)接(jie)，形成所需要的管路。

3. 焊接工藝(yi)

  焊(han)(han)(han)接(jie)坡(po)口形式(shi)(shi)如圖5-46所示，為角接(jie)接(jie)頭對接(jie)焊(han)(han)(han)縫(feng)形式(shi)(shi)。施(shi)焊(han)(han)(han)前要將(jiang)管路待焊(han)(han)(han)處的坡(po)口及其附近(jin)用磨(mo)光機(ji)打磨(mo)直至露(lu)出金屬(shu)光澤(ze)。裝配時要留有3～5mm間隙（對接(jie)接(jie)頭處），以保證第一層焊(han)(han)(han)縫(feng)施(shi)焊(han)(han)(han)背(bei)面成(cheng)形良(liang)好，避免出現未焊(han)(han)(han)透(tou)和未熔合(he)等(deng)缺(que)陷。

  過渡層(ceng)堆(dui)焊(han)(han)(han)(han)時，在打(da)磨(mo)干凈(jing)的06Cr18Ni11Ti不銹鋼管(guan)(guan)坡口待焊(han)(han)(han)(han)處，用(yong)ф3.2mmT107焊(han)(han)(han)(han)條(tiao)堆(dui)焊(han)(han)(han)(han)一層(ceng)純(chun)銅過渡層(ceng)，然后再從管(guan)(guan)外表(biao)(biao)面向(xiang)(xiang)坡口兩邊(bian)堆(dui)焊(han)(han)(han)(han)三道。純(chun)銅過渡層(ceng)要堆(dui)焊(han)(han)(han)(han)兩層(ceng)，厚度為5～6mm。然后用(yong)角向(xiang)(xiang)打(da)磨(mo)機(ji)打(da)磨(mo)，使表(biao)(biao)面干凈(jing)光滑。用(yong)氧乙炔焊(han)(han)(han)(han)，Φ4mm的HS224焊(han)(han)(han)(han)絲(si)配合氣焊(han)(han)(han)(han)焊(han)(han)(han)(han)劑CJ301在堆(dui)焊(han)(han)(han)(han)純(chun)銅層(ceng)表(biao)(biao)面再堆(dui)焊(han)(han)(han)(han)一層(ceng)黃銅過渡層(ceng)，使其表(biao)(biao)面層(ceng)金(jin)屬與(yu)黃銅（H62）管(guan)(guan)的化學成分相(xiang)當(dang)。

  因結(jie)構(gou)形式無法轉動(dong)進(jin)行(xing)(xing)施(shi)焊(han)(han)，故先在相應于(yu)時鐘(zhong)12、3、9點(dian)(dian)鐘(zhong)位(wei)(wei)(wei)置(zhi)放置(zhi)定位(wei)(wei)(wei)焊(han)(han)點(dian)(dian)。選用HS224焊(han)(han)絲，氣焊(han)(han)焊(han)(han)劑CJ301，采用氧乙炔焊(han)(han)進(jin)行(xing)(xing)定位(wei)(wei)(wei)焊(han)(han)，然后進(jin)行(xing)(xing)主焊(han)(han)縫施(shi)焊(han)(han)。在45°夾角處(chu)位(wei)(wei)(wei)置(zhi)難(nan)于(yu)焊(han)(han)接時，若有(you)可(ke)能，可(ke)將該(gai)端(duan)頭待(dai)焊(han)(han)處(chu)適當抬起，使它處(chu)于(yu)近似船形焊(han)(han)的位(wei)(wei)(wei)置(zhi)，便于(yu)施(shi)焊(han)(han)。
