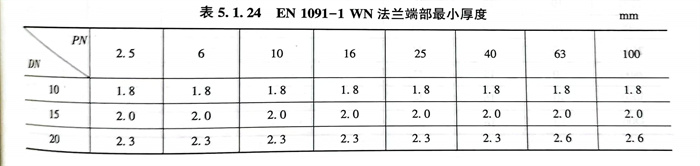

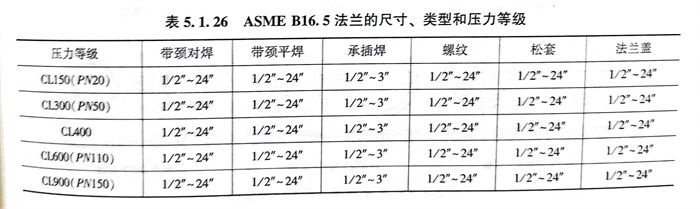

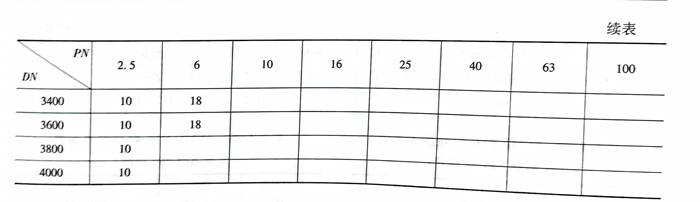

浙江至德鋼業有限公司技術人員在國外某工程公司設計校審時,發現某國外設計人員將60”的法蘭標準錯誤寫成了ASME B16.5,實際上應該是ASME 16.47B。并非所有類型的法蘭都具備全尺寸和全壓力等級范圍,ASME B16.5和ASME B16.47法蘭的尺寸、類型和壓力等級見表5.1.24、表5.1.25、表5.1.26。
在我國,有HG、GB、SH、JB、ASME、API、MSS、ISO等法(fa)蘭標(biao)準體系(xi)(xi),究竟按(an)哪(na)個法(fa)蘭標(biao)準體系(xi)(xi)?需結(jie)合行業、工程項(xiang)目的特(te)點來(lai)確(que)定(ding)。
1. 法蘭標準(zhun)的選(xuan)用(yong)
a. 當DN≤600(24")時(shi),按照(zhao)ASME B16.5、SH/T 3406、HG/T 20592或HG/T 20615選用。
b. 當650(26") ≤DN:50(26")≤DN≤1500(60")”)時,按照,ASME B16.47 B系列(lie)、或ASME B16.47A系列(lie)、或SH/T 3406、或HG/T 20592、或HG/T 20615選用。
c. 當DN>1500(60”)時,或者(zhe)沒有包括(kuo)在上述標準內時,可(ke)按照 ASME SEC VIII D1的(de)附錄2來(lai)(lai)計算(suan),國內標準可(ke)用GB/T 150《壓力容器(qi)(qi)》的(de)規定來(lai)(lai)計算(suan),也可(ke)不用計算(suan)直(zhi)接參(can)照JB/T 4700~4707《壓力容器(qi)(qi)法蘭》來(lai)(lai)選用。
2. 設計條件
a. 法蘭(lan)(lan)的(de)壓(ya)力(li)等(deng)級確定,須高于管(guan)子(zi)的(de)設計壓(ya)力(li),以達到法蘭(lan)(lan)面充分密封(feng),無泄漏的(de)要求。根據壓(ya)力(li)、溫度(du)介質特性選擇恰當(dang)的(de)法蘭(lan)(lan)連接型式、密封(feng)面型式及壓(ya)力(li)等(deng)級。
b. 選擇法(fa)蘭須考慮法(fa)蘭的(de)溫(wen)度-壓力之間關系及墊片(pian)與緊(jin)固件的(de)情況。
c. 當法蘭接頭(tou)中的兩個法蘭具有不(bu)同(tong)的壓力-溫度(du)額(e)定(ding)(ding)值時(shi),則(ze)該(gai)法蘭接頭(tou)的額(e)定(ding)(ding)值不(bu)得超過其中較低者(zhe)。
d. 根據系統的設計條件,考慮管道推(tui)力(li)和彎矩(ju)折算當量壓力(li),可高于容(rong)器(qi)設計壓力(li)或提高壓力(li)等級。
