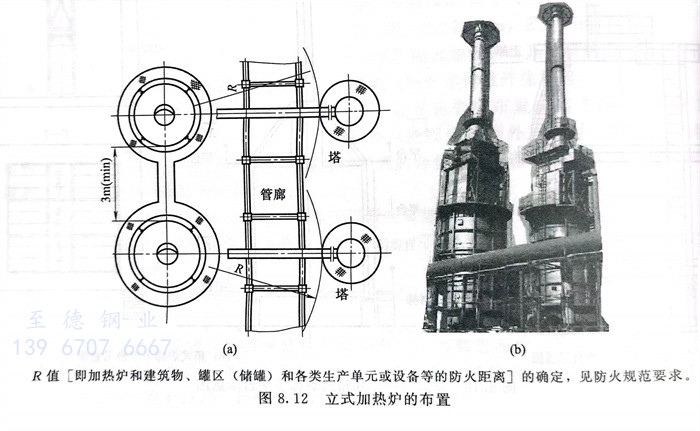

立式加熱爐的(de)布置設計(ji)見圖(tu)8.12。

 工程(cheng)應(ying)用(yong)：加熱爐和汽(qi)包的布置設計

   當加(jia)熱(re)(re)爐(lu)有輔助(zhu)設(she)備(bei)如空氣(qi)預熱(re)(re)器(qi)(qi)、鼓風機、引風機等(deng)時，輔助(zhu)設(she)備(bei)的布置不應妨礙其本身和加(jia)熱(re)(re)爐(lu)的檢修。燃(ran)料氣(qi)的分(fen)液罐等(deng)預處理(li)設(she)備(bei)要離(li)爐(lu)子6m以(yi)上距離(li)。對(dui)于設(she)有蒸汽(qi)(qi)發生器(qi)(qi)的加(jia)熱(re)(re)爐(lu)，汽(qi)(qi)包(bao)宜(yi)設(she)置在加(jia)熱(re)(re)爐(lu)頂部或鄰近的框架上，見圖8.13。汽(qi)(qi)包(bao)設(she)備(bei)不含油，故不受(shou)15m的限制。

 工(gong)程應用：加熱爐作為(wei)再沸(fei)器的布置設(she)計

 加熱爐(lu)作(zuo)為(wei)再沸器(qi)的(de)布置設計見圖8.14。

  R值［即(ji)加(jia)熱爐和建筑(zhu)物、罐區（儲罐）和各(ge)類生產單(dan)元或設備等的(de)防火(huo)距離］的(de)確定，見防火(huo)規范(fan)要求。

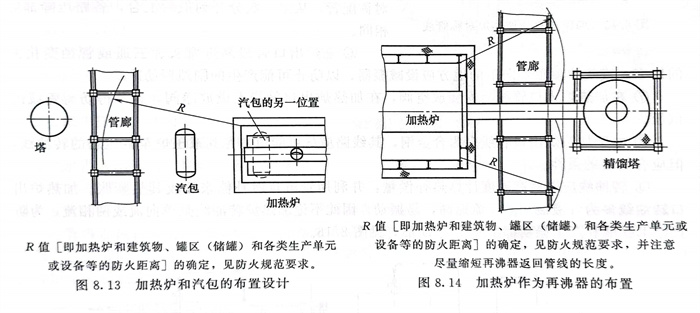

  R值［即加熱爐和建筑物、罐區（儲罐）和各類生產單(dan)元或設(she)備等的防(fang)火距(ju)離］的確定，見防(fang)火規(gui)范(fan)要(yao)求，并注意盡量縮短再沸器(qi)返回管線的長(chang)度。
