①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器，以減輕儲(chu)罐沉降或地震破壞，罐前管線一般情況應采用撓性或彈性連接。

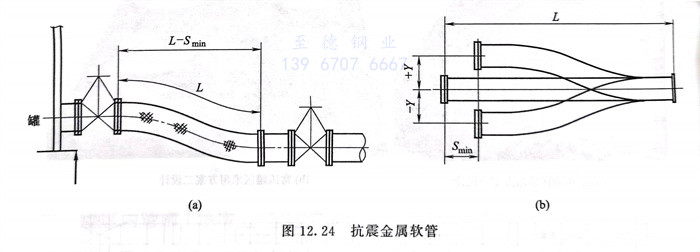

②. 金屬軟管(guan)應布置在靠近罐壁(bi)的第一(yi)道閥(fa)門和第二道閥(fa)門之間(jian)，其安裝(zhuang)形(xing)式見圖12.24，圖中(zhong)L表示(shi)金屬軟管(guan)長度，ΔX表示(shi)沉降后的水平最小位(wei)移）。
③. 金屬(shu)軟(ruan)管宜采用(yong)波紋管兩(liang)端帶法蘭，外部有網(wang)套的(de)結構。波紋補償(chang)器應采用(yong)大(da)拉桿橫向型結構。
a. 地(di)震(zhen)烈(lie)度(du)大(da)于等于7度(du)，地(di)質松軟的情況下，管徑大(da)于等于150mm時(shi)可安裝金屬軟管和波紋補償器。

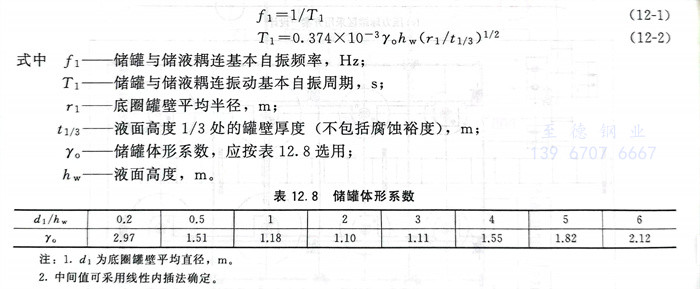

b. 選(xuan)用的(de)(de)金(jin)屬軟管或波(bo)紋(wen)補(bu)償(chang)器的(de)(de)基(ji)本自(zi)(zi)振(zhen)頻(pin)率(lv)(lv)應(ying)高于(yu)(yu)儲(chu)(chu)罐(guan)(guan)(guan)基(ji)本自(zi)(zi)振(zhen)頻(pin)率(lv)(lv)的(de)(de)50％。當(dang)儲(chu)(chu)罐(guan)(guan)(guan)的(de)(de)基(ji)本自(zi)(zi)振(zhen)頻(pin)率(lv)(lv)小于(yu)(yu)等于(yu)(yu)7Hz時，按標準選(xuan)用的(de)(de)金(jin)屬軟管或波(bo)紋(wen)補(bu)償(chang)器可不(bu)考慮儲(chu)(chu)罐(guan)(guan)(guan)與金(jin)屬軟管或波(bo)紋(wen)補(bu)償(chang)器的(de)(de)共(gong)振(zhen)影響。當(dang)儲(chu)(chu)罐(guan)(guan)(guan)的(de)(de)基(ji)本自(zi)(zi)振(zhen)頻(pin)率(lv)(lv)大(da)于(yu)(yu)7Hz時，應(ying)考慮儲(chu)(chu)罐(guan)(guan)(guan)與金(jin)屬軟管或波(bo)紋(wen)補(bu)償(chang)器的(de)(de)共(gong)振(zhen)影響。儲(chu)(chu)罐(guan)(guan)(guan)與儲(chu)(chu)液耦連振(zhen)動基(ji)本自(zi)(zi)振(zhen)頻(pin)率(lv)(lv)為(wei)：
c. 在選用金屬軟管(guan)或波(bo)紋(wen)補(bu)償器時，應綜(zong)合考(kao)慮沉降(jiang)量、設(she)防烈度(du)、場(chang)地類別、工(gong)藝布置、工(gong)作溫度(du)、輸送介質、氣(qi)候條件、管(guan)徑大小和最大位移(yi)補(bu)償量等因素。
d. 金屬(shu)軟管(guan)或波(bo)紋補(bu)(bu)償(chang)器(qi)的(de)(de)最大橫向(xiang)位(wei)移補(bu)(bu)償(chang)量(liang)應(ying)包(bao)括儲(chu)(chu)罐的(de)(de)地(di)基沉(chen)降(jiang)(jiang)、溫(wen)度(du)變形、安裝偏差和(he)地(di)展引起的(de)(de)附加(jia)位(wei)移或沉(chen)降(jiang)(jiang)等，選用(yong)金屬(shu)軟管(guan)或波(bo)紋補(bu)(bu)償(chang)器(qi)。由(you)儲(chu)(chu)罐的(de)(de)地(di)基沉(chen)降(jiang)(jiang)、溫(wen)度(du)變形、安裝偏差和(he)地(di)震(zhen)引起的(de)(de)附加(jia)位(wei)移或沉(chen)降(jiang)(jiang)等引起的(de)(de)軸向(xiang)位(wei)移由(you)管(guan)線(xian)布置補(bu)(bu)償(chang)。

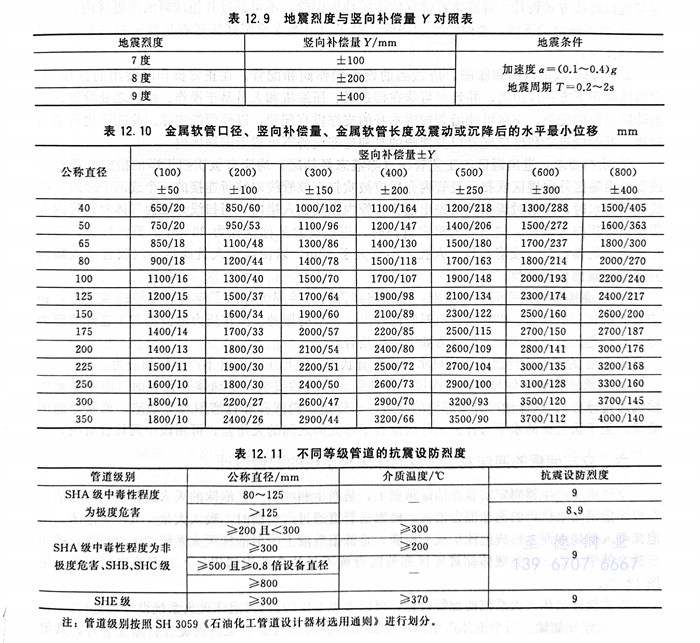

④. 金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)的(de)(de)豎向補償量(liang)(liang)Y值(zhi)與地震(zhen)烈(lie)度(du)有關，可參照表12.9所列數值(zhi)（并參見圖(tu)12.24）。若同時(shi)考(kao)(kao)慮地質條(tiao)件不(bu)良而引起的(de)(de)的(de)(de)下沉(chen)量(liang)(liang)，則豎向補償量(liang)(liang)Y值(zhi)應(ying)考(kao)(kao)慮為兩者的(de)(de)綜合值(zhi)。金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)與管(guan)(guan)(guan)(guan)線(xian)的(de)(de)連接(jie)，應(ying)采取法蘭連接(jie)，便(bian)于安(an)裝(zhuang)、調(diao)節和更換。金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)的(de)(de)直徑(jing)(jing)，不(bu)應(ying)小于儲(chu)罐的(de)(de)進出油接(jie)管(guan)(guan)(guan)(guan)的(de)(de)直徑(jing)(jing)，一般(ban)可與儲(chu)罐的(de)(de)進出油接(jie)管(guan)(guan)(guan)(guan)的(de)(de)直徑(jing)(jing)相等；金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)承受壓力應(ying)大于等于1.0MPa。管(guan)(guan)(guan)(guan)線(xian)直徑(jing)(jing)（金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)直徑(jing)(jing)）與金(jin)屬(shu)軟管(guan)(guan)(guan)(guan)長度(du)（L）同豎向補償量(liang)(liang)（Y）、安(an)裝(zhuang)距離（震(zhen)動或沉(chen)降后的(de)(de)水平最小位移ΔX）的(de)(de)對應(ying)數值(zhi)，可參考(kao)(kao)表12.10或由(you)制造廠家提(ti)供(gong)。SH／T 3039《石油化(hua)工(gong)非埋(mai)地管(guan)(guan)(guan)(guan)道抗震(zhen)設計通則》規定(ding)了管(guan)(guan)(guan)(guan)道抗震(zhen)驗算的(de)(de)等級，見表12.11不(bu)同等級管(guan)(guan)(guan)(guan)道的(de)(de)抗震(zhen)設防烈(lie)度(du)。
注(zhu)：管(guan)(guan)道(dao)級(ji)別按照SH 3059《石油化工管(guan)(guan)道(dao)設計器材選用通則》進行劃(hua)分。
