一、管道等級代號
1. 管(guan)道(dao)等(deng)級(ji)代(dai)號(hao)一般包含了材料類別、順序(xu)號(hao)和壓力等(deng)級(ji)等(deng)信息，代(dai)號(hao)的(de)(de)位(wei)數不做限(xian)制(zhi)，有(you)(you)的(de)(de)工程項目用10位(wei)表(biao)示，有(you)(you)的(de)(de)用3位(wei)、有(you)(you)的(de)(de)用2位(wei)。下面僅以3位(wei)表(biao)示的(de)(de)管(guan)道(dao)等(deng)級(ji)號(hao)為(wei)例進行講(jiang)述。
2. 國(guo)內設計(ji)項目(mu)，管道材料(liao)代(dai)號(hao)可(ke)按上述編制。這些(xie)符號(hao)究竟(jing)如(ru)何排(pai)序，可(ke)由各設計(ji)單位自定，要加以(yi)說明其代(dai)號(hao)的(de)意義。其代(dai)號(hao)不宜過長，簡單明了即(ji)可(ke)，以(yi)免復(fu)雜和增加管道繪圖、計(ji)算機CAD繪圖等的(de)工作量。與國(guo)外合作設計(ji)工程項目(mu)，有(you)的(de)工程項目(mu)已經有(you)成熟(shu)的(de)工藝包(bao)，已編制了基(ji)本(ben)完整的(de)管道材料(liao)等級文件。

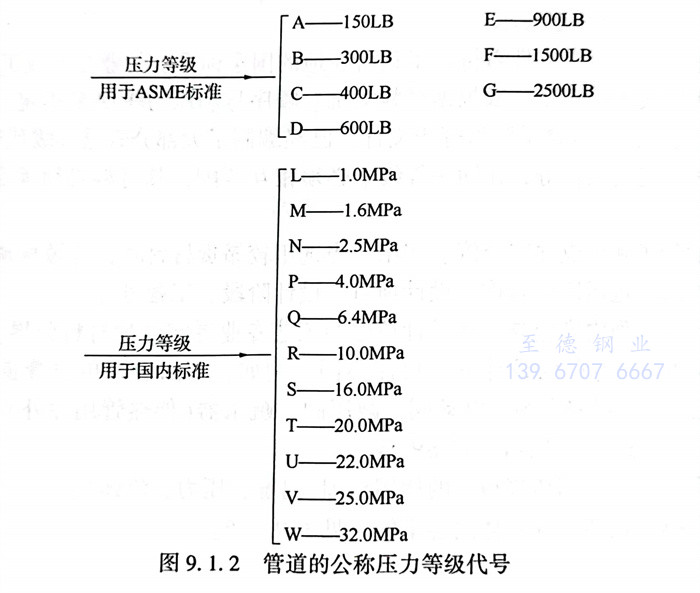

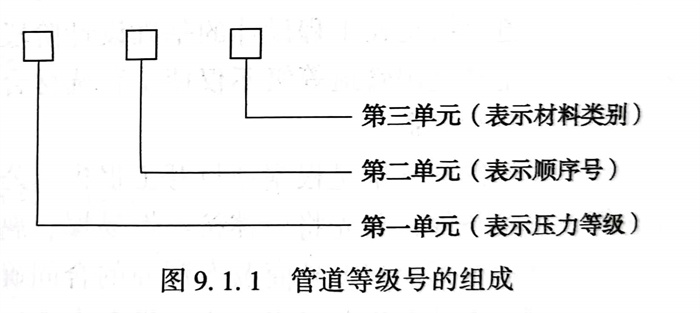

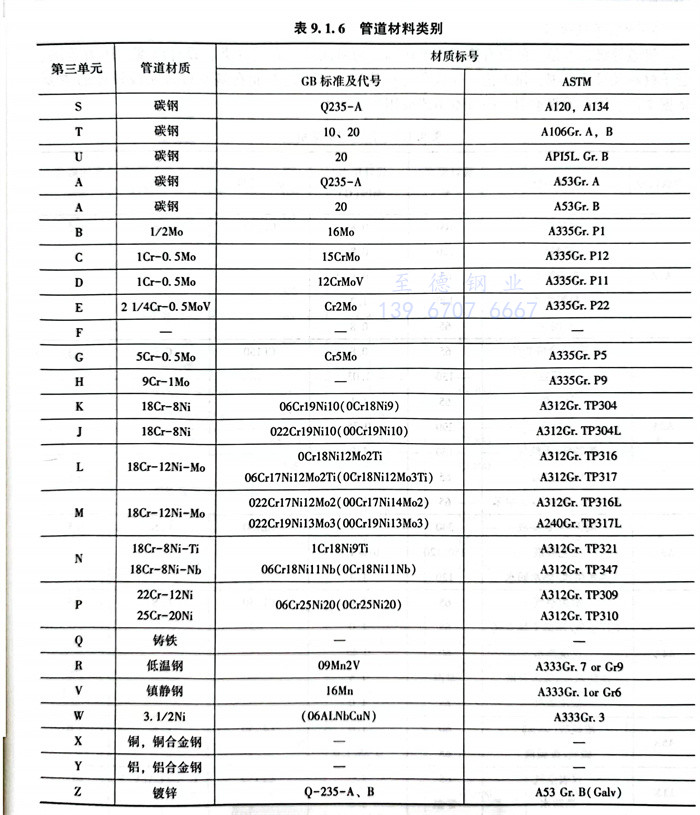

3. 管道等級(ji)號的組成見(jian)圖9.1.1。①. 第(di)一(yi)單元(yuan)：管道的公稱壓(ya)力(li)(li)（MPa）等級(ji)代(dai)號，用(yong)(yong)大寫(xie)(xie)英文字(zi)母(mu)表(biao)示(shi)(shi)。A～K用(yong)(yong)于ASME B16.5標(biao)準壓(ya)力(li)(li)等級(ji)代(dai)號（其中I、J不(bu)用(yong)(yong)），L～Z用(yong)(yong)于國內標(biao)準壓(ya)力(li)(li)等級(ji)代(dai)號（其中0、X不(bu)用(yong)(yong)）。見(jian)圖9.1.2。②. 第(di)二(er)單元(yuan)為順序號，用(yong)(yong)阿拉伯數字(zi)表(biao)示(shi)(shi)，由1開始，表(biao)示(shi)(shi)一(yi)、三(san)單元(yuan)相同(tong)時，不(bu)同(tong)的材(cai)質(zhi)和（或）不(bu)同(tong)的管路連接(jie)形式。③. 第(di)三(san)單元(yuan)：管道材(cai)質(zhi)類別(bie)，用(yong)(yong)大寫(xie)(xie)英文字(zi)母(mu)表(biao)示(shi)(shi)，見(jian)表(biao)9.1.6為舉例。
二、管道(dao)等級縮(suo)寫詞(ci)
管(guan)道材(cai)料選(xuan)用(yong)(yong)及等(deng)級(ji)規定(ding)內的(de)(de)縮寫詞(ci)(ci)，可(ke)以簡化“管(guan)道材(cai)料等(deng)級(ji)”表內的(de)(de)材(cai)料描述，僅(jin)用(yong)(yong)縮寫詞(ci)(ci)就可(ke)替代大(da)(da)批量的(de)(de)漢字說(shuo)明。筆者在(zai)國外(wai)某單位(wei)做(zuo)管(guan)道設(she)計時(shi)，發現這些縮寫詞(ci)(ci)大(da)(da)同(tong)小異，基本國際通用(yong)(yong)。在(zai)國內外(wai)各標準均有類似(si)的(de)(de)規定(ding)。例如(ru)：SH／T 3902《石(shi)油化工配管(guan)工程(cheng)常用(yong)(yong)縮略語》詳(xiang)細規定(ding)了(le)一些縮寫詞(ci)(ci)，在(zai)配管(guan)設(she)計平面圖、管(guan)道材(cai)料等(deng)級(ji)等(deng)設(she)計文件廣泛應用(yong)(yong)。例如(ru)：BB 螺(luo)栓連接(jie)型閥蓋(gai)，BC螺(luo)栓連接(jie)型管(guan)帽，BE坡口端，BW對焊。
三、管道等級索引

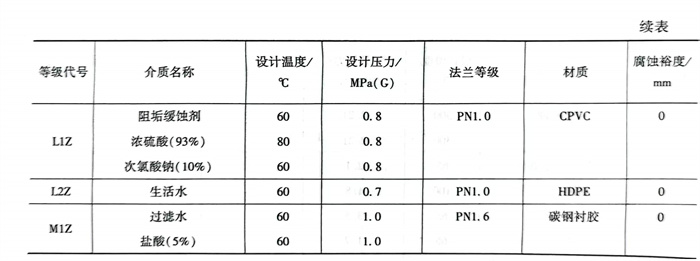

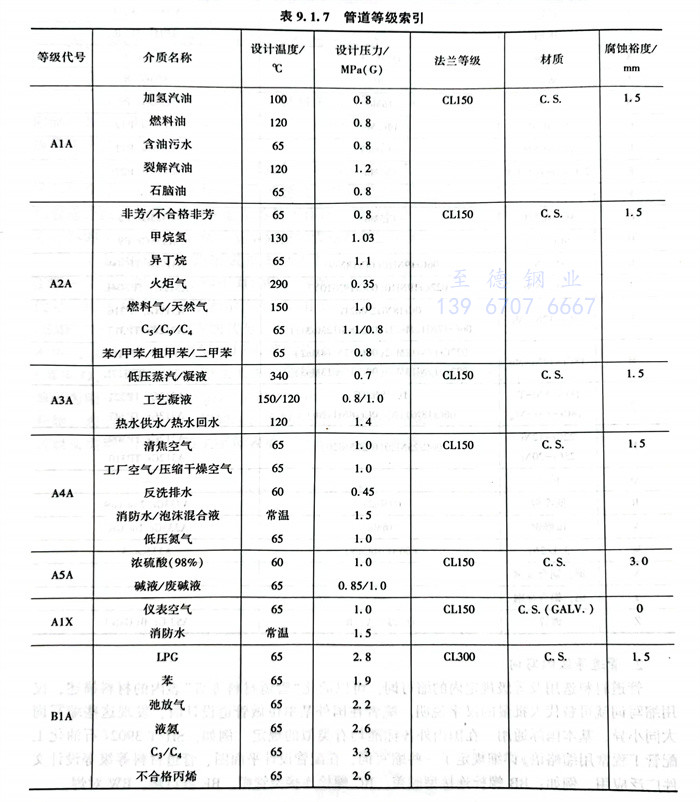

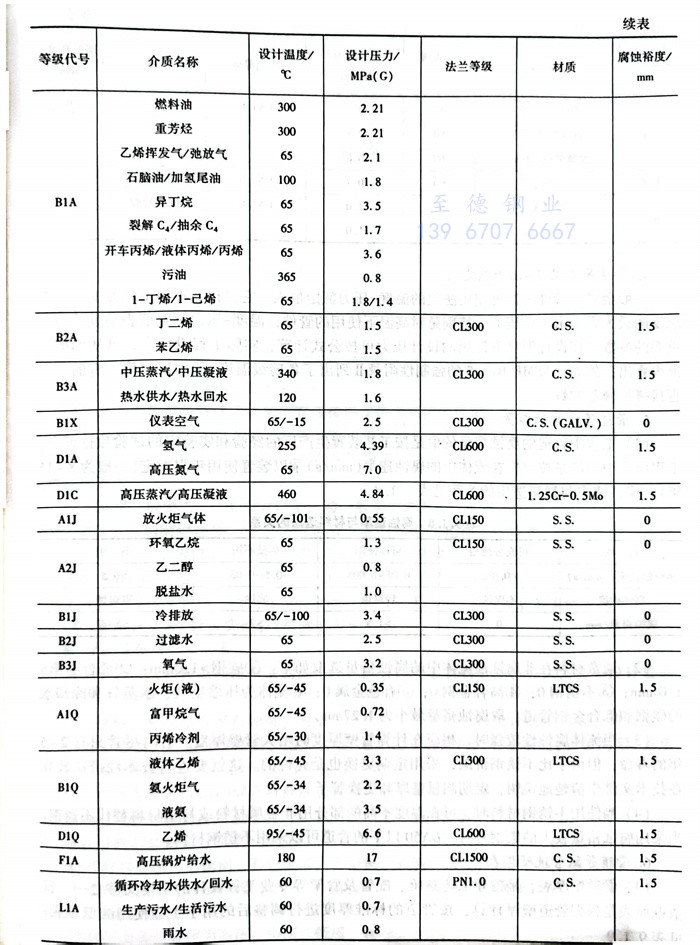

管(guan)道(dao)(dao)等(deng)(deng)級(ji)索引是一般應(ying)有管(guan)道(dao)(dao)等(deng)(deng)級(ji)代碼、物料(liao)代號、介質(zhi)種類(lei)、設(she)(she)計溫度、壓力范圍、管(guan)子材(cai)料(liao)及尺寸范圍，供工藝(yi)、儀(yi)表等(deng)(deng)專業使用，是工藝(yi)專業在基(ji)礎設(she)(she)計階(jie)段設(she)(she)計的主要依據文件。管(guan)道(dao)(dao)等(deng)(deng)級(ji)索引表的基(ji)本(ben)格式應(ying)用見表9.1.7。
四、管(guan)道等級(ji)溫度-壓(ya)力(li)額定值
一般金(jin)屬、管(guan)件(jian)等都可使用(yong)法蘭(lan)的(de)溫(wen)(wen)度-壓(ya)力(li)額定值表，它(ta)是指在不同工作溫(wen)(wen)度下(xia)所能(neng)承(cheng)受的(de)最大(da)無沖(chong)擊(ji)工作壓(ya)力(li)，特(te)別是對高溫(wen)(wen)下(xia)使用(yong)的(de)管(guan)件(jian)，溫(wen)(wen)度-壓(ya)力(li)額定值表是設(she)計(ji)中(zhong)極重要的(de)參數(shu)。在設(she)計(ji)溫(wen)(wen)度下(xia)許用(yong)的(de)設(she)計(ji)壓(ya)力(li)可按公式(shi)計(ji)算，實際工程設(she)計(ji)中(zhong)，可從標(biao)準規(gui)范內查出，例如(ru)，ASME B16.5的(de)強(qiang)制性附錄II列出了各磅級溫(wen)(wen)度-壓(ya)力(li)額定值。有的(de)工程直接拷貝規(gui)范的(de)數(shu)據。
五、管(guan)道等級腐蝕(shi)裕(yu)量(liang)

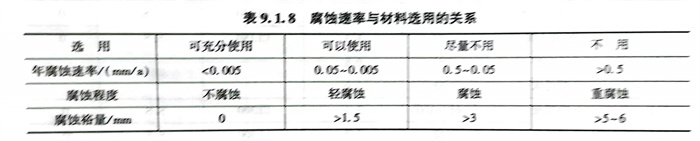

1. 工(gong)程(cheng)中管道(dao)的腐(fu)蝕(shi)裕量的值是(shi)(shi)按工(gong)藝裝置(zhi)生產(chan)廠的經驗(yan)和實驗(yan)室的試驗(yan)數據確(que)定。工(gong)程(cheng)設計中一般(ban)是(shi)(shi)按材料(liao)在流體中的腐(fu)蝕(shi)速(su)率（mm／a）乘以裝置(zhi)使用年限而(er)定（一般(ban)為8～15年）。腐(fu)蝕(shi)速(su)率與(yu)材料(liao)選用的關系見表9.1.8。
2. 通(tong)常材料在非腐(fu)(fu)蝕性流體中(zhong)的腐(fu)(fu)蝕裕(yu)量選(xuan)取如下：①碳(tan)鋼(gang)＞1.0mm；②低合金鋼(gang)＞1.0mm；③不銹鋼(gang)0；④高合金鋼(gang)0；⑤有色金屬0；⑥流體為(wei)壓(ya)縮(suo)空(kong)氣(qi)、水蒸氣(qi)和(he)冷卻水的碳(tan)鋼(gang)和(he)低合金鋼(gang)管道，取腐(fu)(fu)蝕裕(yu)量最小為(wei)1.27mm。
3. 當(dang)流體腐(fu)蝕性較強時(shi)，相應在計算管(guan)(guan)壁厚度時(shi)增大管(guan)(guan)壁厚度。有時(shi)盡管(guan)(guan)只有2～5年的(de)壽(shou)命(ming)，但由于比(bi)不銹(xiu)鋼價廉，采(cai)用定期更(geng)換也是(shi)允許的(de)。這就要(yao)進行技(ji)術經濟比(bi)較并在技(ji)術文件(jian)中(zhong)清楚地(di)說明(ming)，定期測量壁厚和更(geng)換管(guan)(guan)子。
4. 當(dang)(dang)使用不(bu)(bu)銹(xiu)(xiu)鋼材料(liao)時，可在溫度不(bu)(bu)高的部分用非(fei)金屬材料(liao)或襯(chen)里材料(liao)替代不(bu)(bu)銹(xiu)(xiu)鋼。當(dang)(dang)采(cai)用腐蝕(shi)裕量較大的碳鋼管時，DN50以下(xia)的管道可以采(cai)用不(bu)(bu)銹(xiu)(xiu)鋼材料(liao)。
六、管道等級管道壁厚表

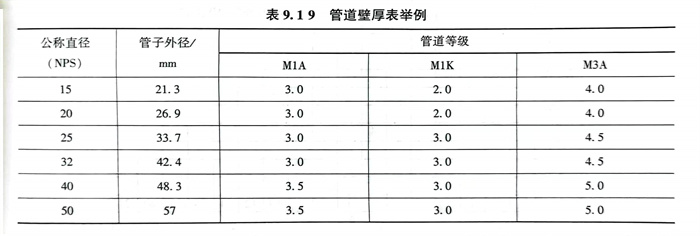

1. 管(guan)道(dao)壁厚(hou)(hou)(hou)表，是指導工(gong)藝系統(tong)、配(pei)管(guan)及管(guan)架(jia)等專業工(gong)程(cheng)設(she)計的(de)重要文件(jian)之一。管(guan)道(dao)壁厚(hou)(hou)(hou)表是根據管(guan)道(dao)壁厚(hou)(hou)(hou)計算，按(an)管(guan)道(dao)的(de)標準厚(hou)(hou)(hou)度(du)進行調整后的(de)用于工(gong)程(cheng)使用的(de)壁厚(hou)(hou)(hou)表。見(jian)表9.1.9。
2. 編制(zhi)原則。①. 管道壁(bi)(bi)厚(hou)表(biao)一般應包(bao)括管道等級、公稱直(zhi)徑(jing)、外(wai)徑(jing)和(he)壁(bi)(bi)厚(hou)。②. 管道壁(bi)(bi)厚(hou)一般以毫(hao)米計，保留一位小數，或采用管表(biao)號表(biao)示(shi)。③. 根據裝置的性質和(he)用戶要求決定(ding)管子選用的尺寸系列。
3. 編制要(yao)求。①. 管道壁厚表(biao)一般(ban)應將不同類(lei)別的材(cai)料(liao)，按等級分項編制（如碳鋼(gang)類(lei)、不銹鋼(gang)類(lei)、合金鋼(gang)類(lei)）。②. 當有不同外徑管道時，其壁厚表(biao)應分開編制。
七(qi)、管道等級管道分支表（管道變徑表）
1. 分支(zhi)表是對各(ge)管道等級的(de)支(zhi)管連接形式做出具(ju)體的(de)規定(ding)。
2. 編制(zhi)原則(ze)。①. 支(zhi)管(guan)連(lian)接表(biao)應按各管(guan)道等(deng)(deng)級的要求分別編制(zhi)，支(zhi)管(guan)連(lian)接形式(shi)相同的管(guan)道等(deng)(deng)級也可合并編制(zhi)。②. 支(zhi)管(guan)連(lian)接應在保(bao)證管(guan)路安全運行、經濟合理的前提下選擇根部元件連(lian)接形式(shi)。
3. 編制(zhi)一般要求：
①. 1.1／2”以下三(san)通一般采用錐管(guan)螺紋(wen)或(huo)承插三(san)通，除有縫隙腐蝕介質外。2＂以上采用對(dui)焊連接(jie)三(san)通。
②. 管(guan)(guan)道(dao)分支表是(shi)依據開(kai)孔(kong)補強(qiang)計(ji)算表，確定其(qi)焊(han)接(jie)支管(guan)(guan)是(shi)否需要補強(qiang)。
③. 2＂及(ji)2＂以上(shang)主(zhu)管(guan)、2”以下的支管(guan)應優先選用半管(guan)接頭或支管(guan)臺。
④. 設計(ji)壓(ya)力大(da)于6.3MPa的管道(dao)主支管為異徑時，不(bu)宜(yi)(yi)采用現場制造的焊(han)接(jie)支管，宜(yi)(yi)采用三通(tong)，或在主管上開孔并焊(han)接(jie)支管臺，當支管為等徑時宜(yi)(yi)采用三通(tong)。
⑤. 支管連(lian)接表(biao)的(de)實例見(jian)表(biao)9.1.7。

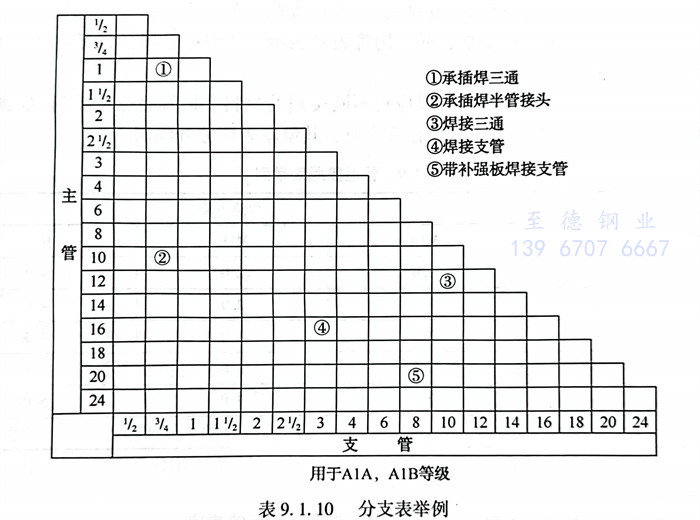

4. 管(guan)道(dao)分支表(biao)（管(guan)道(dao)變徑(jing)表(biao)）舉例(li)見(jian)表(biao)9.1.10。
八、管道綜合(he)材料匯總表(biao)
1. 供(gong)管(guan)(guan)道材料(liao)(liao)(liao)控(kong)制和(he)用戶采(cai)購詢價(jia)用，按管(guan)(guan)道安裝材料(liao)(liao)(liao)分類(lei)、分區、并有設計量和(he)采(cai)購量的匯總材料(liao)(liao)(liao)表。
2. 材料匯(hui)總(zong)表(biao)是(shi)按材料種類、規格(ge)、材質(zhi)、型號分區進行統(tong)計(ji)的匯(hui)總(zong)表(biao)；對按全廠（裝置）的匯(hui)總(zong)表(biao)，應(ying)包括設計(ji)量(liang)、施工余量(liang)（總(zong)承包工程(cheng)或用戶有要求(qiu)時）、備品量(liang)（總(zong)承包工程(cheng)或用戶有要求(qiu)時）、建(jian)議采購量(liang)的匯(hui)總(zong)一覽表(biao)。
3. 對(dui)(dui)于各裝置（區(qu)(qu)）的綜合(he)材料匯總表，一(yi)(yi)般(ban)僅統計(ji)實(shi)際(ji)使用(yong)量(liang)。對(dui)(dui)于全廠的綜合(he)材料匯總表，一(yi)(yi)般(ban)應表明各裝置（區(qu)(qu)）的實(shi)際(ji)用(yong)量(liang)、全廠使用(yong)總量(liang)、備品(pin)（件）量(liang)、（建議）采(cai)購量(liang)。綜合(he)材料匯總表編寫順序(xu)一(yi)(yi)般(ban)為(wei)：
①. 按材料(liao)順序(xu)為(wei)不銹鋼(gang)、有(you)色(se)金(jin)屬、合金(jin)鋼(gang)、碳(tan)鋼(gang)、鑄(zhu)鐵(tie)、金(jin)屬襯(chen)里(li)、非(fei)金(jin)屬。
②. 按種類順序為管(guan)(guan)子、閥門、法蘭(lan)、管(guan)(guan)件、墊片、緊固件、特殊管(guan)(guan)件、管(guan)(guan)架(jia)材(cai)(cai)料、隔(ge)熱材(cai)(cai)料、涂漆材(cai)(cai)料。
③. 按壓(ya)力等級順序為(wei)高壓(ya)、中壓(ya)、低壓(ya)、真空。
④. 按閥(fa)(fa)(fa)門(men)順序為閘閥(fa)(fa)(fa)、截止(zhi)閥(fa)(fa)(fa)、節(jie)流(liu)閥(fa)(fa)(fa)、旋塞閥(fa)(fa)(fa)、球閥(fa)(fa)(fa)、蝶(die)閥(fa)(fa)(fa)、止(zhi)回閥(fa)(fa)(fa)、安全閥(fa)(fa)(fa)、隔膜閥(fa)(fa)(fa)、角閥(fa)(fa)(fa)（針型閥(fa)(fa)(fa)）、疏(shu)水(shui)閥(fa)(fa)(fa)、特殊閥(fa)(fa)(fa)。
⑤. 按(an)管(guan)件順序為彎(wan)頭(tou)、異(yi)徑(jing)管(guan)、三通(tong)、四(si)通(tong)、非標(biao)準管(guan)件。
⑥. 按法(fa)蘭(lan)順序(xu)為對焊(han)、平(ping)焊(han)、松(song)套、承插焊(han)、螺紋、盲板(ban)、8字盲板(ban)、孔(kong)板(ban)法(fa)蘭(lan)，并(bing)按凸凹(ao)面(mian)(mian)(mian)(mian)、樺(hua)槽面(mian)(mian)(mian)(mian)、全平(ping)面(mian)(mian)(mian)(mian)、突面(mian)(mian)(mian)(mian)、環形等連接面(mian)(mian)(mian)(mian)列出。
⑦. 特殊管(guan)件順序為消音器(qi)、阻(zu)火器(qi)、視鏡、過濾器(qi)、爆破板、事故(gu)淋(lin)浴洗(xi)眼器(qi)、補償器(qi)等(deng)。
⑧. 其他：型鋼(gang)（工字鋼(gang)、槽鋼(gang)、角鋼(gang)、扁(bian)鋼(gang)、圓鋼(gang)、鋼(gang)板）、焊接材料等。
⑨. 尺寸順序(xu)宜從小(xiao)到大或(huo)從大到小(xiao)。
4. 綜(zong)(zong)合(he)材(cai)料(liao)匯(hui)(hui)總表(biao)(biao)(biao)應(ying)(ying)在裝(zhuang)置(zhi)的(de)管(guan)道(dao)材(cai)料(liao)匯(hui)(hui)總表(biao)(biao)(biao)，管(guan)道(dao)、設(she)備隔熱材(cai)料(liao)匯(hui)(hui)總一覽表(biao)(biao)(biao)，管(guan)道(dao)、設(she)備涂(tu)漆材(cai)料(liao)匯(hui)(hui)總一覽表(biao)(biao)(biao)，管(guan)架(jia)材(cai)料(liao)匯(hui)(hui)總表(biao)(biao)(biao)等(deng)各(ge)分項匯(hui)(hui)總表(biao)(biao)(biao)編(bian)制(zhi)完成的(de)基礎上(shang)進行(xing)編(bian)制(zhi)。在編(bian)制(zhi)綜(zong)(zong)合(he)材(cai)料(liao)匯(hui)(hui)總表(biao)(biao)(biao)的(de)過(guo)程中，應(ying)(ying)核(he)對各(ge)匯(hui)(hui)總表(biao)(biao)(biao)是否符(fu)合(he)各(ge)種設(she)計(ji)規定中的(de)要求，對不符(fu)合(he)要求的(de)應(ying)(ying)與有關專業協(xie)調并更正。綜(zong)(zong)合(he)材(cai)料(liao)匯(hui)(hui)總表(biao)(biao)(biao)在編(bian)寫過(guo)程中應(ying)(ying)嚴(yan)格符(fu)合(he)“管(guan)道(dao)材(cai)料(liao)設(she)計(ji)采購余(yu)量(liang)系(xi)數(shu)表(biao)(biao)(biao)”中的(de)有關采購余(yu)量(liang)系(xi)數(shu)值，不得隨意突破(po)其余(yu)量(liang)系(xi)數(shu)值。
