一(yi)、管(guan)道器材MR文件的定義
MR(material requisition)文件(jian),即材(cai)(cai)料(liao)要求(qiu),一般MR文件(jian)包括(kuo)兩部分內容:①.采購材(cai)(cai)料(liao)單(dan) ②. 材(cai)(cai)料(liao)供貨(huo)規定。
如(ru)果標書中(zhong)附有(you)MR材料(liao)供(gong)貨規(gui)定,管(guan)(guan)道(dao)器材廠商需認真研(yan)究這(zhe)份文(wen)件中(zhong)對(dui)于(yu)管(guan)(guan)道(dao)器材的非常具(ju)體的要求(qiu),一般(ban)來說,這(zhe)份MR文(wen)件是(shi)由采購(gou)方,按照標書中(zhong)的要求(qiu)、工(gong)程的實際情況編制(zhi),發給管(guan)(guan)道(dao)器材制(zhi)造廠供(gong)貨商,這(zhe)份文(wen)件是(shi)對(dui)采購(gou)單上各項(xiang)目技術要求(qiu)的補充。
二、管道(dao)材料(liao)MR文件的設(she)計與工程應(ying)用(yong)
石油化工(gong)(gong)工(gong)(gong)程建(jian)設中,管道材料采購(gou)(gou)工(gong)(gong)作對節(jie)約項目投資(zi)和(he)保證(zheng)項目建(jian)設進度起(qi)著重要作用,管道材料采購(gou)(gou)詢價(jia)文件編制的技術(shu)水平對順利進行采購(gou)(gou)工(gong)(gong)作起(qi)著不可低估的作用。
1. MR詢價文件(jian)的組成
詢價文件(jian)通常由技(ji)術文件(jian)和商務文件(jian)組成。

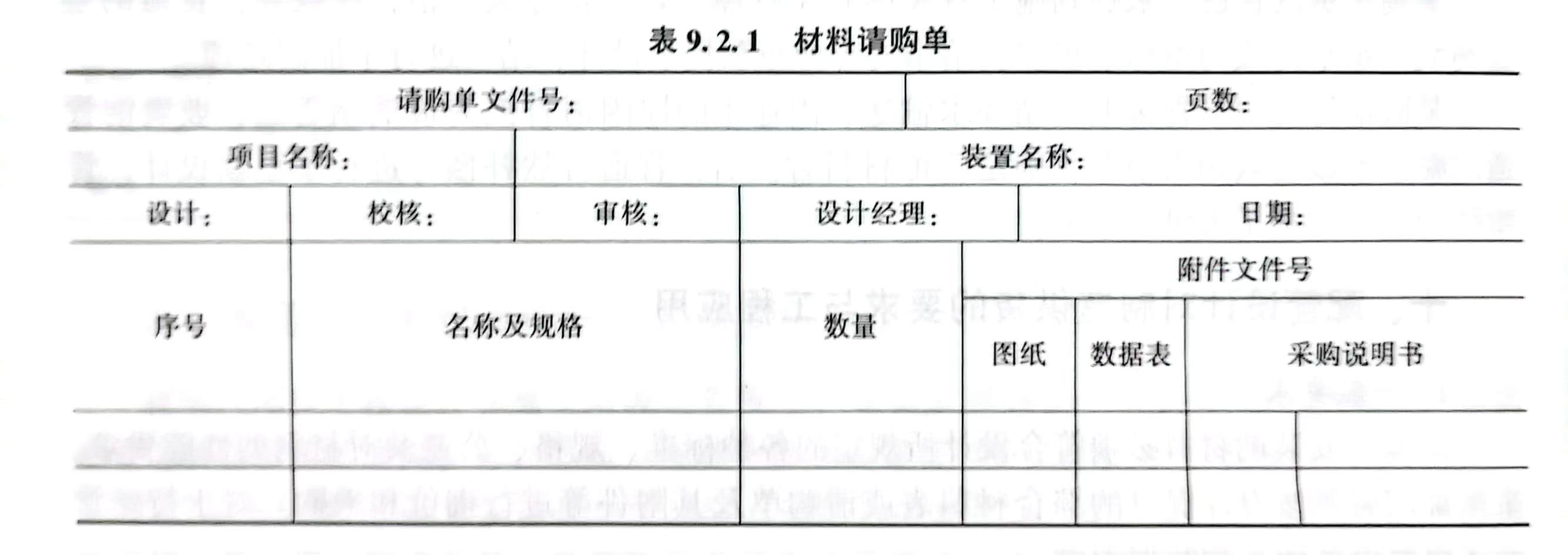

技(ji)(ji)術(shu)(shu)文件:包括材料(liao)請購單及其附件,見表9.2.1,由設計部門負責編(bian)制。附件通(tong)常有(you)以下內容,可根據(ju)具(ju)體(ti)情況增刪(shan);技(ji)(ji)術(shu)(shu)數據(ju)表,采(cai)購說明書,詢價圖紙,其他技(ji)(ji)術(shu)(shu)附件。
商(shang)務文件(由采購部門負責編制)包括(kuo):詢價(jia)(jia)函報價(jia)(jia)須知、商(shang)務報價(jia)(jia)表、合同基本(ben)條件、檢(jian)驗要求(qiu)(qiu)、包裝要求(qiu)(qiu)、運(yun)輸(shu)要求(qiu)(qiu)、保密要求(qiu)(qiu)。工程公(gong)司商(shang)務文件一(yi)般均(jun)為標(biao)準格(ge)式。
2. 工(gong)程應用
某閥(fa)(fa)(fa)門(men)MR詢價文(wen)件的(de)一(yi)般要(yao)求(qiu)。閥(fa)(fa)(fa)門(men)詢價技術文(wen)件的(de)組成:請(qing)購單、閥(fa)(fa)(fa)門(men)數(shu)(shu)量(liang)清單、閥(fa)(fa)(fa)門(men)數(shu)(shu)據表(biao)、閥(fa)(fa)(fa)門(men)采購說明書(管道材料標(biao)識、閥(fa)(fa)(fa)門(men)試驗和檢(jian)驗要(yao)求(qiu)以及工程(cheng)規定)。下面著(zhu)重講述閥(fa)(fa)(fa)門(men)采購說明書。
(1)范圍。閥(fa)門采購說明書是閥(fa)門采購中對閥(fa)門的(de)材料、標準、連接形式(shi)、驅動方(fang)式(shi)等的(de)一般要求,其他(ta)要求請見閥(fa)門數據表和有(you)關(guan)附件(jian)。如果(guo)說明書的(de)具體要求或(huo)有(you)關(guan)規范與(yu)其他(ta)相(xiang)關(guan)文件(jian)有(you)相(xiang)互沖突的(de)地方(fang),生(sheng)產(chan)廠家應該在開展工作、預制或(huo)采購原材料前,就有(you)爭議的(de)地方(fang)向買(mai)方(fang)提出(chu)并澄(cheng)清。
(2)規范及標(biao)準(zhun)(zhun)。在閥門數據表中有每種(zhong)材料應遵(zun)循的規范和標(biao)準(zhun)(zhun)。如果在數據表中出現廠家標(biao)準(zhun)(zhun),該類(lei)標(biao)準(zhun)(zhun)應得到買方的批準(zhun)(zhun)。
(3)材(cai)料(liao)。材(cai)料(liao)應該根據具體(ti)工(gong)程要求,遵循國(guo)內外標(biao)(biao)準或得到買方認可的等同國(guo)家標(biao)(biao)準。熱(re)處理應參照(zhao)適用(yong)的材(cai)料(liao)標(biao)(biao)準。閥門手輪(lun)一般應是(shi)鑄(zhu)鋼、鍛(duan)鋼或可鍛(duan)鐵(tie),不(bu)允許用(yong)其他鑄(zhu)鐵(tie)。不(bu)允許將(jiang)銅(tong)和銅(tong)合金使用(yong)在工(gong)藝介質的管道上,但除特別說明外,閥桿套可以用(yong)銅(tong)合金。所(suo)有材(cai)料(liao)都應該是(shi)新的,且其內外表面不(bu)應有塵土、沙石及(ji)腐蝕(shi)。
(4)閥(fa)門端(duan)部連(lian)(lian)接(jie)形式和法(fa)(fa)蘭面(mian)的(de)(de)粗(cu)糙(cao)度的(de)(de)要求。閥(fa)門端(duan)部連(lian)(lian)接(jie)形式應(ying)遵(zun)循國內(nei)外標(biao)準(zhun)規范。常(chang)用的(de)(de)美(mei)標(biao)標(biao)準(zhun):螺紋ASME B1.20.1、承插焊(han)(han) ASME B16.11、對(dui)焊(han)(han)ASMEB16.25、法(fa)(fa)蘭ASME B16.5和ASME B16.47等(deng)。凸耳(er)式應(ying)帶有(you)穿(chuan)孔。對(dui)于連(lian)(lian)接(jie)面(mian)是凸面(mian)、平面(mian)的(de)(de)法(fa)(fa)蘭,粗(cu)糙(cao)度一(yi)般應(ying)在3.2~6.3μm之間(jian)。
(5)閥(fa)門的(de)驅動。帶齒輪驅動閥(fa)門需在文(wen)件內標明。
(6)所有閘閥、截止閥的(de)(de)(de)閥蓋上(shang)應有上(shang)密(mi)封座。墊(dian)片和填料(liao)(liao)(liao)不允許采用石棉材料(liao)(liao)(liao),墊(dian)片和填料(liao)(liao)(liao)依據“閥門數(shu)據表(biao)”選擇。凹凸面法蘭(lan)閥蓋的(de)(de)(de)螺(luo)(luo)旋纏繞(rao)墊(dian)應帶內環(huan),內環(huan)的(de)(de)(de)材料(liao)(liao)(liao)與墊(dian)片加強材料(liao)(liao)(liao)相(xiang)同。按(an)照美標(biao)標(biao)準,閥桿表(biao)面的(de)(de)(de)粗糙度應為32Ra(0.8μm),或與填料(liao)(liao)(liao)接觸的(de)(de)(de)部分更光滑。填料(liao)(liao)(liao)盒的(de)(de)(de)粗糙度為125Ra(3.2μm)或更好。閥蓋的(de)(de)(de)螺(luo)(luo)栓。閥蓋螺(luo)(luo)栓應參照閥體(ti)材料(liao)(liao)(liao)選擇。
(7)標識及(ji)涂(tu)漆(qi)。閥(fa)門的(de)標識應(ying)遵循(xun)適(shi)用的(de)材(cai)(cai)料(liao)標準(zhun)和(he)工(gong)程(cheng)規定,一般閥(fa)門的(de)標識應(ying)標識在閥(fa)體、手輪(lun)、銘牌上。標識應(ying)通(tong)過鑄造、鍛造或(huo)沖壓、蝕刻等方(fang)法。標識內容、位置及(ji)材(cai)(cai)料(liao)的(de)顏色區分應(ying)遵循(xun)工(gong)程(cheng)規定(管道(dao)材(cai)(cai)料(liao)識別標記)。涂(tu)漆(qi)應(ying)遵循(xun)廠家標準(zhun),賣方(fang)應(ying)提供涂(tu)漆(qi)程(cheng)序和(he)規定。
(8)防銹及端部(bu)保(bao)(bao)護。閥門應(ying)適當地保(bao)(bao)護,以避免在運輸過程中損傷。閥門的(de)對焊端應(ying)加上蓋板或(huo)采(cai)用其(qi)他恰當的(de)保(bao)(bao)護措施,機械表面(螺(luo)紋(wen)、斜角等(deng))應(ying)涂抹防銹劑。根(gen)據制造廠標準應(ying)對閥內部(bu)進行防銹保(bao)(bao)護。
(9)閥(fa)門(men)試驗(yan)(yan)和(he)檢(jian)驗(yan)(yan)。每(mei)個(ge)閥(fa)門(men)的(de)檢(jian)查(cha)、檢(jian)驗(yan)(yan)應遵循相關材(cai)料(liao)標準和(he)說明(ming)的(de)最低要求(qiu)。買(mai)方或買(mai)方代(dai)表(biao)檢(jian)驗(yan)(yan)時,應該得(de)到賣方提供的(de)制造(zao)數據及記錄,例如材(cai)料(liao)質量證(zheng)明(ming)報告(gao)或證(zheng)明(ming)書、射線及其他無損(sun)檢(jian)驗(yan)(yan)、目視檢(jian)查(cha)等。
