熱力管道布(bu)置設計要求規范主要有以下幾點(dian)：
1. 熱力管(guan)道布置設計原(yuan)則
①. 城鎮供(gong)熱(re)管網的(de)布置(zhi)應在城鎮規劃的(de)指導下，根據熱(re)負荷分布、熱(re)源位置(zhi)、其(qi)他管道及(ji)構筑物(wu)、園林綠地(di)、水文、地(di)質條件等因素，經(jing)(jing)技術經(jing)(jing)濟(ji)比較確(que)定。
②. 城(cheng)鎮供熱管(guan)網管(guan)道的位(wei)置應符合下(xia)列(lie)規定：
a. 城鎮(zhen)道(dao)路上(shang)的供熱管道(dao)應(ying)(ying)平行(xing)于(yu)道(dao)路中心(xin)線，并宜敷(fu)設(she)(she)在車行(xing)道(dao)以(yi)外，同一條管道(dao)應(ying)(ying)只沿街道(dao)的一側敷(fu)設(she)(she)；
b. 穿(chuan)過廠區的供熱管道應敷設在(zai)易于檢修和維護的位(wei)置(zhi)；
c. 通過非建筑(zhu)區的(de)供熱管道(dao)應沿公路敷設；
d. 供熱管網選線時宜避開土質(zhi)松軟地區、地震(zhen)斷裂帶、滑坡危(wei)險(xian)地帶以(yi)及高地下(xia)水(shui)位區等不利(li)地段。
③. 管(guan)徑(jing)小于(yu)(yu)或等于(yu)(yu)300mm的供熱管(guan)道(dao)，可穿(chuan)越建筑(zhu)(zhu)物的地下(xia)(xia)室或用(yong)開槽施工法(fa)自建筑(zhu)(zhu)物下(xia)(xia)專門敷(fu)設(she)的通行管(guan)溝內(nei)穿(chuan)過。用(yong)暗挖法(fa)施工穿(chuan)過建筑(zhu)(zhu)物時不受管(guan)徑(jing)限制。
④. 熱(re)力網管(guan)(guan)(guan)(guan)道(dao)(dao)可(ke)與自來(lai)水(shui)管(guan)(guan)(guan)(guan)道(dao)(dao)、電壓10kV以下的電力電纜、通信(xin)線(xian)路、壓縮空氣管(guan)(guan)(guan)(guan)道(dao)(dao)、壓力排水(shui)管(guan)(guan)(guan)(guan)道(dao)(dao)和(he)重(zhong)油管(guan)(guan)(guan)(guan)道(dao)(dao)一起敷(fu)設在綜合管(guan)(guan)(guan)(guan)溝內(nei)。在綜合管(guan)(guan)(guan)(guan)溝內(nei)，熱(re)力網管(guan)(guan)(guan)(guan)道(dao)(dao)應(ying)高于自來(lai)水(shui)管(guan)(guan)(guan)(guan)道(dao)(dao)和(he)重(zhong)油管(guan)(guan)(guan)(guan)道(dao)(dao)，并且自來(lai)水(shui)管(guan)(guan)(guan)(guan)道(dao)(dao)應(ying)做絕熱(re)層和(he)防水(shui)層。
⑤. 地上敷設的供熱管(guan)道可與其他(ta)管(guan)道敷設在同一(yi)管(guan)架上，但應便(bian)于檢修，且不得架設在腐(fu)蝕性介質管(guan)道的下方。
2. 熱力管道敷設方式的確定
管道敷(fu)設(she)方式(shi)分(fen)地上敷(fu)設(she)和地下(xia)敷(fu)設(she)兩種(zhong)方式(shi)。地上敷(fu)設(she)又分(fen)為低、中、高支架敷(fu)設(she)。地下(xia)敷(fu)設(she)又分(fen)為直埋敷(fu)設(she)和管溝(gou)敷(fu)設(she)。
①. 城(cheng)鎮街道上和居住區內的供熱管道宜(yi)采(cai)用地(di)下敷設。當地(di)下敷設困難時，可采(cai)用地(di)上敷設，但設計時應注意美觀(guan)。
②. 工(gong)廠區的供熱(re)管道，應(ying)采用地(di)上敷設。
③. 熱水(shui)供(gong)熱管道地下敷設時，宜采用直埋敷設。
④. 熱(re)水或(huo)蒸汽管(guan)道采(cai)(cai)用(yong)管(guan)溝(gou)(gou)敷設時(shi)，宜采(cai)(cai)用(yong)不通(tong)(tong)行管(guan)溝(gou)(gou)敷設；穿越不允許開挖檢修(xiu)的地段時(shi)，應采(cai)(cai)用(yong)通(tong)(tong)行管(guan)溝(gou)(gou)敷設，當(dang)采(cai)(cai)用(yong)通(tong)(tong)行管(guan)溝(gou)(gou)困難時(shi)，可采(cai)(cai)用(yong)半通(tong)(tong)行管(guan)溝(gou)(gou)敷設。
⑤. 蒸(zheng)汽管(guan)(guan)道采用管(guan)(guan)溝敷設困難時，可采用保(bao)溫(wen)性(xing)能良好、防水性(xing)能可靠、保(bao)護管(guan)(guan)耐(nai)腐(fu)蝕的預(yu)制保(bao)溫(wen)管(guan)(guan)直埋敷設，其(qi)設計壽命應不低(di)于25年。
3. 管溝敷(fu)設(she)要求

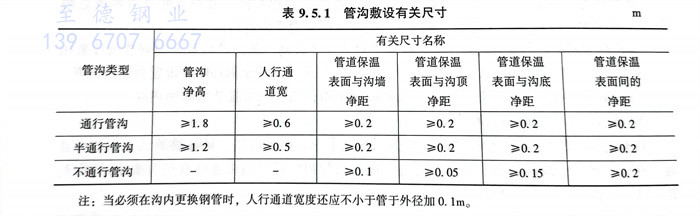

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必(bi)須在溝內更換鋼管時，人行(xing)通道寬度(du)還(huan)應不小(xiao)于管于外(wai)徑加0.1m。
工作人員(yuan)經常進(jin)入的通(tong)(tong)(tong)行管溝應(ying)有照明(ming)設(she)備和良好的通(tong)(tong)(tong)風：人員(yuan)在管溝內(nei)工作時，空氣溫度(du)不得超過(guo)40℃．通(tong)(tong)(tong)行管溝應(ying)設(she)事故人孔：設(she)有蒸汽(qi)管道的通(tong)(tong)(tong)行管溝，事故人孔間距(ju)不應(ying)大于100m；熱水(shui)管道的通(tong)(tong)(tong)行管溝，事故人孔間距(ju)應(ying)不大于400m．對于整(zheng)體混凝土結(jie)構的通(tong)(tong)(tong)行管溝，每(mei)隔(ge)200m宜設(she)一個(ge)安裝孔。
4. 熱(re)力(li)管道布(bu)置間距要(yao)求

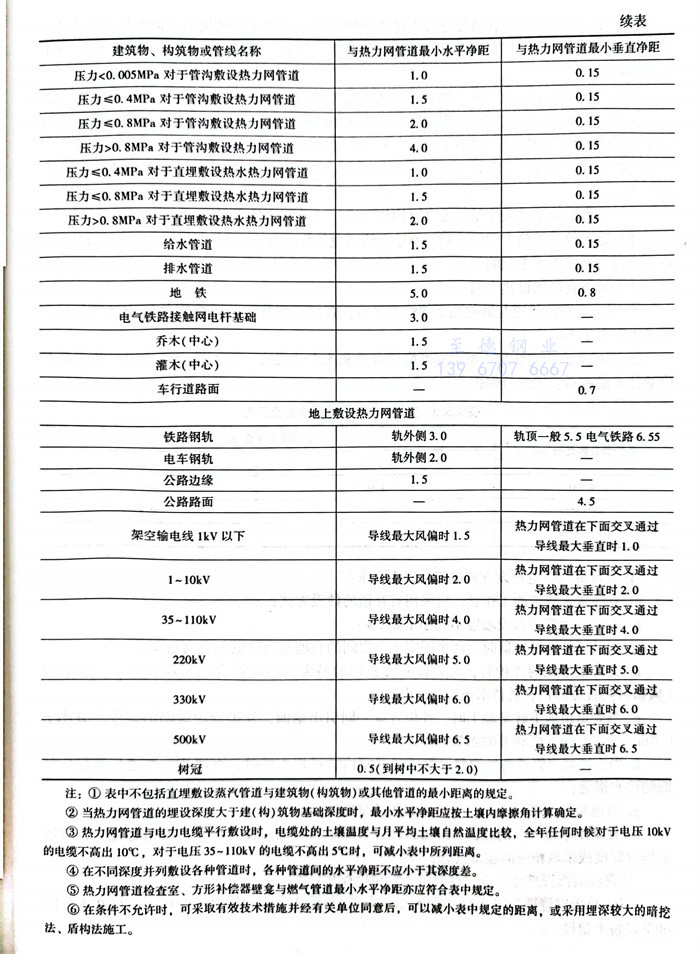

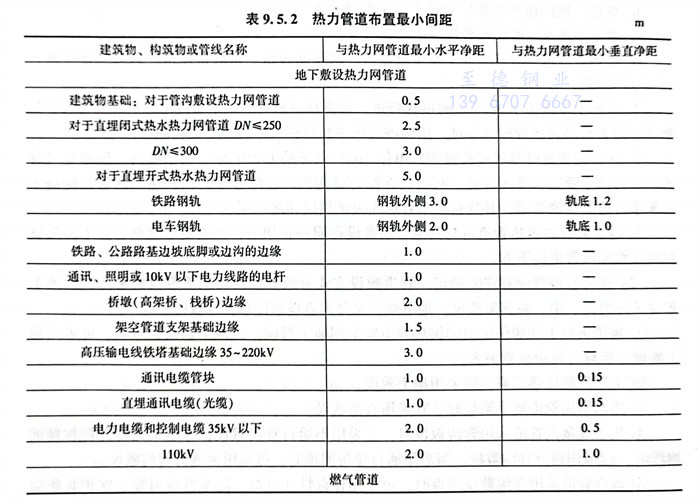

地(di)(di)下敷設熱力網管(guan)道(dao)(dao)的(de)管(guan)溝外表面，直埋敷設熱水管(guan)道(dao)(dao)或地(di)(di)上敷設管(guan)道(dao)(dao)的(de)保溫結(jie)構表面與建筑(zhu)物、構筑(zhu)物、道(dao)(dao)路、鐵路、電纜、架空電線(xian)和其他管(guan)道(dao)(dao)的(de)最小水平(ping)凈距、垂直凈距應符合表9.5.2的(de)規定。
注：①. 表中不包括直埋敷設蒸汽(qi)管(guan)道(dao)與(yu)建筑(zhu)物（構筑(zhu)物）或其他管(guan)道(dao)的(de)最(zui)小距離的(de)規定。
②. 當熱力(li)網管道的埋設深度(du)大(da)于建（構）筑物基礎深度(du)時，最小(xiao)水(shui)平凈距應按土壤內摩擦角計算確定。
③. 熱力網管道與電(dian)力電(dian)纜(lan)平(ping)(ping)行敷設時，電(dian)纜(lan)處的土壤溫度(du)與月平(ping)(ping)均土壤自(zi)然溫度(du)比較，全年任何時候(hou)對于電(dian)壓(ya)10kV的電(dian)纜(lan)不高出(chu)10℃，對于電(dian)壓(ya)35～110kV的電(dian)纜(lan)不高出(chu)5℃時，可減小表中所(suo)列(lie)距離。
④. 在不同深(shen)度并列敷設各種管(guan)道時，各種管(guan)道間(jian)的水平凈(jing)距不應小于其深(shen)度差。
⑤. 熱(re)力(li)網(wang)管道檢查室、方(fang)形補償(chang)器壁龕與燃氣管道最小水平(ping)凈距(ju)亦應符合表中規定。
⑥. 在條件不允(yun)許時，可(ke)采取有效技術措施并(bing)經(jing)有關單位同意(yi)后，可(ke)以減小表中規定的距(ju)離，或(huo)采用(yong)埋深較(jiao)大的暗(an)挖法、盾構法施工。
5. 地(di)上敷設熱力網管(guan)道穿越(yue)行人過往頻繁地(di)區，管(guan)道保(bao)溫(wen)結構下表面距地(di)面不應(ying)(ying)小(xiao)于2.0m；在不影響交通的(de)地(di)區，應(ying)(ying)采(cai)用低支架，管(guan)道保(bao)溫(wen)結構下表面距地(di)面不應(ying)(ying)小(xiao)于0.3m 。
6. 燃(ran)氣管道(dao)不(bu)得進入熱力網(wang)管溝
當自來(lai)水(shui)(shui)、排(pai)水(shui)(shui)管(guan)(guan)(guan)(guan)道(dao)(dao)或電纜與熱(re)力網管(guan)(guan)(guan)(guan)道(dao)(dao)交叉必須穿(chuan)入熱(re)力網管(guan)(guan)(guan)(guan)道(dao)(dao)時(shi)，應(ying)加(jia)(jia)套(tao)管(guan)(guan)(guan)(guan)或用(yong)厚度不(bu)小(xiao)于(yu)100mm的混凝土(tu)防(fang)護層與管(guan)(guan)(guan)(guan)溝(gou)隔開，同時(shi)不(bu)得妨礙熱(re)力管(guan)(guan)(guan)(guan)道(dao)(dao)的檢修(xiu)及地溝(gou)排(pai)水(shui)(shui)。套(tao)管(guan)(guan)(guan)(guan)應(ying)伸出管(guan)(guan)(guan)(guan)溝(gou)以外，每(mei)側(ce)不(bu)應(ying)小(xiao)于(yu)1.0m．熱(re)力網管(guan)(guan)(guan)(guan)溝(gou)與燃氣管(guan)(guan)(guan)(guan)道(dao)(dao)交叉，當垂(chui)直凈距小(xiao)于(yu)300mm時(shi)，燃氣管(guan)(guan)(guan)(guan)道(dao)(dao)應(ying)加(jia)(jia)套(tao)管(guan)(guan)(guan)(guan)。套(tao)管(guan)(guan)(guan)(guan)兩端應(ying)超(chao)出管(guan)(guan)(guan)(guan)溝(gou)1.0m以上。
7. 熱力網管(guan)道進入建筑(zhu)物或(huo)穿(chuan)過構筑(zhu)物時，管(guan)道穿(chuan)墻處應封堵嚴密。
8. 地上敷(fu)設的熱力網管道同(tong)架空輸電(dian)線或電(dian)氣化鐵路交叉(cha)時，管道的金屬部分應接(jie)地。接(jie)地電(dian)阻(zu)應不大于10Ω
9. 地下直埋敷設(she)熱(re)力網(wang)
①. 當直(zhi)埋蒸(zheng)汽管道與其(qi)他地(di)下管線交(jiao)義時，直(zhi)埋蒸(zheng)汽管道的管路附件(jian)距交(jiao)叉部位的水平凈距宜(yi)大于3m。

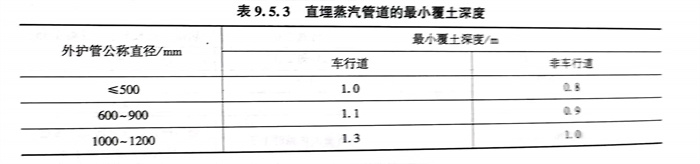

②. 直埋蒸汽管(guan)道的(de)最小覆土深度(du)應(ying)(ying)符(fu)合表(biao)9.5.3的(de)規定。當不(bu)符(fu)合要求時，應(ying)(ying)采取(qu)相應(ying)(ying)的(de)技術措施對管(guan)道進行保(bao)護。
③. 直埋蒸汽(qi)管道敷設方(fang)式應符合以下(xia)要求：
a. 直埋蒸(zheng)汽管(guan)道(dao)的工作管(guan)，應采(cai)用有補償的敷設方式；
b. 直埋蒸汽管道(dao)敷(fu)設(she)坡度(du)不宜(yi)小(xiao)于(yu)0.2％；
c. 當采用軸(zhou)向補(bu)償器時，兩個固定(ding)支(zhi)座之間的直(zhi)埋(mai)蒸汽(qi)管道不宜有折角；
d. 無補償敷(fu)設的(de)外護管，直(zhi)管段(duan)允許斜(xie)切(qie)的(de)最(zui)大折角應(ying)符合國(guo)家現行標準(zhun)CJJ／T104《城鎮供熱直(zhi)埋蒸汽管道(dao)技術規(gui)程》的(de)規(gui)定；
e. 當管道由地下轉(zhuan)至地上時(shi)，外(wai)護管應一同引出(chu)地面，外(wai)護管距地面的高度(du)不宜小(xiao)于0.5m，并應設(she)防水(shui)帽和采(cai)取隔熱措施(shi)；
f. 當直埋(mai)蒸汽管道與(yu)地溝敷設管道或井室內管道相連接(jie)時，直埋(mai)蒸汽管道保(bao)溫(wen)層應采(cai)取防滲水(shui)措施；
g. 當地(di)基軟硬不一致(zhi)時(shi)，應對地(di)基做過渡處理；
h. 在地下水位較(jiao)高的地區，應(ying)(ying)進行浮力計(ji)算(suan)。當不能保證直埋蒸汽管道(dao)穩定(ding)時，應(ying)(ying)增(zeng)加埋設深度或采(cai)取相應(ying)(ying)的技術措施；
④. 直埋蒸汽(qi)管道還需(xu)考慮(lv)設置排潮管和檢(jian)查井(jing)。
10. 熱(re)力(li)網管道(dao)跨(kua)越水面、峽谷地段時，在(zai)橋(qiao)(qiao)梁主管部(bu)門同意的條件下(xia)，可在(zai)永久性的公路橋(qiao)(qiao)上(shang)架設(she)。
11. 熱力(li)網管道同河(he)流、鐵(tie)路(lu)、公路(lu)等交叉時應垂直(zhi)交叉。特(te)殊情況下(xia)，管道與鐵(tie)路(lu)或(huo)(huo)地(di)下(xia)鐵(tie)路(lu)交叉不得小于60°角；管道與河(he)流或(huo)(huo)公路(lu)交叉不得小于45°角。
12. 地下敷(fu)(fu)設的熱力網管道(dao)與鐵路或不允許開挖的公路交叉(cha)，交叉(cha)段(duan)的一(yi)側留(liu)有足(zu)夠的抽管檢修地段(duan)時(shi)，可采用(yong)套管敷(fu)(fu)設。
13. 管(guan)道熱補償
熱力網(wang)管(guan)(guan)(guan)(guan)道受溫度的(de)變形應(ying)充(chong)分利用管(guan)(guan)(guan)(guan)道的(de)轉(zhuan)角管(guan)(guan)(guan)(guan)段進行自然補(bu)(bu)償。采(cai)用彎管(guan)(guan)(guan)(guan)補(bu)(bu)償器或波(bo)紋管(guan)(guan)(guan)(guan)補(bu)(bu)償器時，設計應(ying)考慮安裝時的(de)冷(leng)緊。冷(leng)緊系數可取0.5。
采用套管補償器時(shi)，應計算各種安(an)裝溫度(du)下的補償器安(an)裝長度(du)，并保證(zheng)管道在可(ke)能出現的最高(gao)，最低(di)溫度(du)下，補償器留(liu)有不(bu)小于20mm的補償余量(liang)。
采(cai)用波紋(wen)管(guan)(guan)軸向(xiang)補償(chang)器時(shi)，管(guan)(guan)道上(shang)應(ying)安裝防(fang)止波紋(wen)管(guan)(guan)失穩的導(dao)向(xiang)支(zhi)座。采(cai)用其他形(xing)式補償(chang)器，補償(chang)管(guan)(guan)段過長時(shi)，亦應(ying)設導(dao)向(xiang)支(zhi)座。
采用球(qiu)形補(bu)償(chang)器(qi)，鉸鏈型波紋管(guan)補(bu)償(chang)器(qi)，且補(bu)償(chang)管(guan)段較長(chang)時官采取減小管(guan)道摩擦力(li)的措施。
直埋敷(fu)設(she)熱水管道，經計(ji)算允許時，宜采用無補償敷(fu)設(she)方式(shi)，并應按CJJ／T81的(de)規定執行。
14. 閥門的(de)設(she)置
熱(re)力網管道(dao)干線(xian)、支干線(xian)、支線(xian)的起點應安裝關(guan)斷閥(fa)門。
熱水(shui)熱力網干線應裝設分(fen)(fen)段(duan)閥門(men)。分(fen)(fen)段(duan)閥門(men)的間(jian)距宜為：輸送年線2000～3000m；輸配(pei)干線1000～1500m。蒸汽熱力網可不設分(fen)(fen)段(duan)閥門(men)。多熱源供熱系(xi)統熱源間(jian)的連(lian)通干線，環(huan)狀管(guan)網環(huan)線的分(fen)(fen)段(duan)閥應采用(yong)雙(shuang)向(xiang)密封(feng)閥門(men)。
工作壓力大(da)于或等于1.6MPa且公稱(cheng)直(zhi)徑(jing)大(da)于或等于500mm的管(guan)道(dao)上的閘(zha)閥(fa)應設旁通閥(fa)。旁通閥(fa)的直(zhi)徑(jing)為閥(fa)門(men)直(zhi)徑(jing)的1/10。
公稱直(zhi)徑大于或等于500mm的閥門，宜采用電動驅動裝置。
熱水、凝結水管道的高(gao)點(dian)應安(an)裝放氣裝置，低點(dian)應安(an)裝放水裝置。
蒸(zheng)汽管(guan)道的(de)(de)低點和垂直升高的(de)(de)管(guan)段前應(ying)設(she)啟動疏水和經常(chang)(chang)疏水裝置(zhi)。同一坡向的(de)(de)管(guan)段，順坡情況下每隔(ge)400～500m，逆坡時(shi)每隔(ge)200～300m應(ying)設(she)啟動疏水和經常(chang)(chang)疏水裝置(zhi)。
公(gong)稱直徑大(da)于(yu)或等于(yu)500mm的(de)熱(re)水熱(re)力網干(gan)管(guan)在低(di)點、垂直升高管(guan)段(duan)前(qian)、分段(duan)閥門前(qian)宜(yi)設阻力小的(de)永久(jiu)性除污(wu)裝置。
