1. 套管與檢(jian)漏管的設計

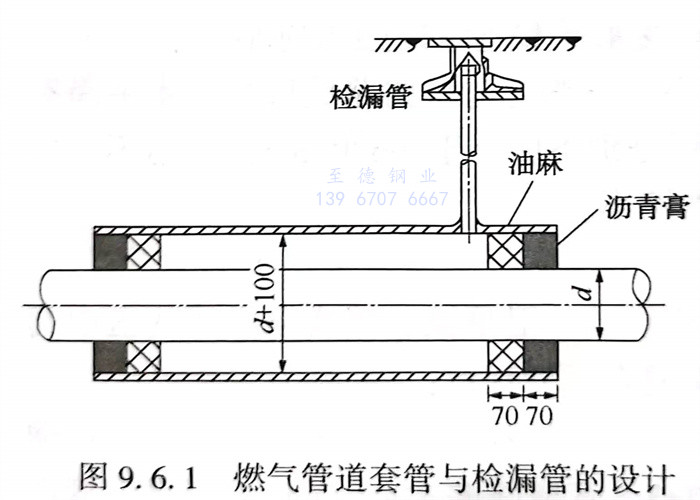

燃氣管(guan)(guan)道與(yu)鐵路、公(gong)路、地溝及其他管(guan)(guan)道的閥井交叉，或必須通過(guo)居住建筑物(wu)和公(gong)共建筑物(wu)近旁(pang)以及埋深過(guo)淺(qian)時，均應(ying)敷設在套管(guan)(guan)內。可(ke)采用開(kai)挖施工，也可(ke)用頂管(guan)(guan)法使套管(guan)(guan)就位(wei)，套管(guan)(guan)內徑一般應(ying)比燃氣管(guan)(guan)道外徑大100mm以上(shang)。見(jian)圖9.6.1。套管(guan)(guan)常用鋼管(guan)(guan)或鋼筋混(hun)凝土管(guan)(guan)。
檢(jian)(jian)(jian)查檢(jian)(jian)(jian)漏(lou)(lou)管(guan)(guan)(guan)內有無燃氣，即可(ke)鑒定(ding)(ding)套(tao)(tao)管(guan)(guan)(guan)內的燃氣管(guan)(guan)(guan)道的嚴(yan)密程度。檢(jian)(jian)(jian)漏(lou)(lou)管(guan)(guan)(guan)應按設(she)計要求(qiu)裝(zhuang)在套(tao)(tao)管(guan)(guan)(guan)一端或在套(tao)(tao)管(guan)(guan)(guan)兩(liang)端各(ge)裝(zhuang)1個，一般是根(gen)據套(tao)(tao)管(guan)(guan)(guan)長度而定(ding)(ding)。檢(jian)(jian)(jian)漏(lou)(lou)管(guan)(guan)(guan)由檢(jian)(jian)(jian)漏(lou)(lou)管(guan)(guan)(guan)、管(guan)(guan)(guan)箍絲堵與防護罩組(zu)成。檢(jian)(jian)(jian)漏(lou)(lou)管(guan)(guan)(guan)常用(yong)φ50mm的鍍(du)鋅鋼管(guan)(guan)(guan)，一端焊接在套管上(shang)，另(ling)一(yi)端安裝(zhuang)管箍與絲(si)堵(du)，要(yao)伸入安設在地(di)面(mian)的(de)保護(hu)罩(zhao)內。檢(jian)漏(lou)(lou)管與套管焊接處以及檢(jian)漏(lou)(lou)本(ben)身(shen)要(yao)涂防腐涂料(liao)。保護(hu)罩(zhao)上(shang)側應(ying)與地(di)面(mian)一(yi)致。在檢(jian)漏(lou)(lou)時，打開防護(hu)罩(zhao)，擰開絲(si)堵(du)，然(ran)后(hou)把燃(ran)氣指示計的(de)橡膠管插入檢(jian)漏(lou)(lou)管內即可(ke)。
2. 放散管
當燃氣(qi)(qi)管(guan)道(dao)投入運行(xing)(xing)時，要(yao)排掉管(guan)內的空氣(qi)(qi)及(ji)燃氣(qi)(qi)與空氣(qi)(qi)的混合物。檢修時，要(yao)放掉管(guan)內殘留的燃氣(qi)(qi)。因此，在(zai)燃氣(qi)(qi)管(guan)中應設(she)置放散(san)管(guan)。放散(san)管(guan)裝在(zai)最高點和(he)每個閥門之前(qian)（按(an)燃氣(qi)(qi)流動(dong)方向）。放散(san)管(guan)上安裝球閥，燃氣(qi)(qi)管(guan)道(dao)正常運行(xing)(xing)中必(bi)須關閉。
3. 排水器
在輸送(song)濕燃(ran)(ran)氣時(shi)，燃(ran)(ran)氣管(guan)(guan)(guan)道(dao)(dao)的低點應設排(pai)水(shui)(shui)(shui)器(qi)，其構造和(he)型號(hao)隨燃(ran)(ran)氣壓力和(he)凝水(shui)(shui)(shui)量不同(tong)而不同(tong)。小(xiao)容量的排(pai)水(shui)(shui)(shui)器(qi)可(ke)設在輸送(song)經干燥(zao)處理燃(ran)(ran)氣的管(guan)(guan)(guan)道(dao)(dao)上，此時(shi)排(pai)水(shui)(shui)(shui)器(qi)用(yong)來排(pai)除(chu)施工(gong)安裝時(shi)進入管(guan)(guan)(guan)道(dao)(dao)的水(shui)(shui)(shui)。排(pai)水(shui)(shui)(shui)器(qi)的排(pai)水(shui)(shui)(shui)管(guan)(guan)(guan)也可(ke)作修(xiu)理時(shi)吹掃管(guan)(guan)(guan)道(dao)(dao)和(he)置換通(tong)氣之用(yong)。
4. 絕(jue)緣法蘭
在管道的某些位置上需(xu)要安裝(zhuang)絕緣法(fa)蘭，以(yi)切(qie)斷(duan)陰極(ji)保(bao)護電(dian)流(liu)，防(fang)止(zhi)電(dian)流(liu)的流(liu)失及對非(fei)保(bao)護金(jin)屬構筑物(wu)的干(gan)擾。原(yuan)則上絕緣法(fa)蘭應安裝(zhuang)在以(yi)下部(bu)位：
①. 管道與(yu)站、庫的連接處。
②. 管道與設備的分界處。
③. 支管(guan)與(yu)干(gan)管(guan)連接處。
④. 有(you)防(fang)腐覆蓋層(ceng)管(guan)(guan)段與裸(luo)管(guan)(guan)道的連接處。
⑤. 管道大型穿、跨越段(duan)的兩端。
⑥. 新舊管道、不同材(cai)質管道的連接處。
⑦. 對于(yu)雜散電流干擾(rao)段，也可采用絕緣法蘭減輕干擾(rao)。

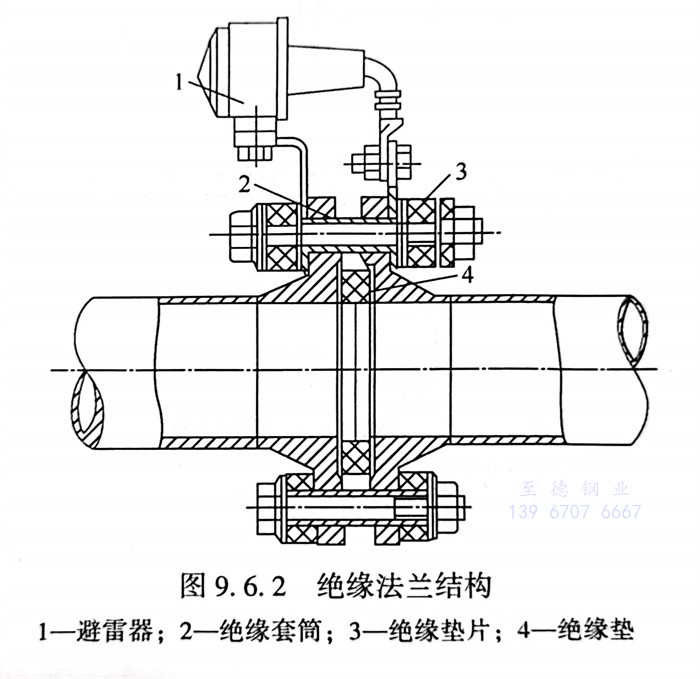

絕(jue)緣(yuan)(yuan)法蘭結構如(ru)圖9.6.2所示，在兩片法蘭盤(pan)中墊以絕(jue)緣(yuan)(yuan)墊片，螺(luo)栓上套(tao)有絕(jue)緣(yuan)(yuan)套(tao)管(guan)，螺(luo)栓兩頭(tou)用絕(jue)緣(yuan)(yuan)墊圈隔開，以保證法蘭兩側相互絕(jue)緣(yuan)(yuan)。
5. 通(tong)球清(qing)管器
燃(ran)氣(qi)(qi)管(guan)道(dao)(dao)施(shi)工中(zhong)大(da)氣(qi)(qi)環(huan)境會(hui)使鋼(gang)管(guan)內(nei)壁生銹，并難免有一些(xie)焊渣、泥(ni)土、石塊(kuai)、雜(za)物(wu)等(deng)退落在管(guan)道(dao)(dao)內(nei)，一些(xie)雨水(shui)或地(di)下水(shui)也會(hui)流入管(guan)內(nei)，可能引起管(guan)道(dao)(dao)內(nei)壁的腐蝕，增大(da)管(guan)壁租糙(cao)度，大(da)量水(shui)、泥(ni)土、磚石與腐蝕產物(wu)的聚積，還(huan)會(hui)局部(bu)堵塞或縮小(xiao)管(guan)道(dao)(dao)的交通(tong)截面，為(wei)解決以(yi)上間題，進行管(guan)道(dao)(dao)內(nei)壁的清掃(sao)是十分必要的，通(tong)球掃(sao)續是管(guan)道(dao)(dao)施(shi)工和生產管(guan)理(li)的重要措施(shi)，清管(guan)的基本(ben)目的為(wei)：保護(hu)管(guan)道(dao)(dao)，使它免遭燃(ran)氣(qi)(qi)中(zhong)有害(hai)成分的腐姓，延(yan)長使用(yong)壽命，改(gai)善管(guan)槽內(nei)部(bu)的光潔(jie)度，減少摩阻，提高管(guan)道(dao)(dao)輸送效率，保證燃(ran)氣(qi)(qi)的純度。
清管器的具(ju)(ju)體(ti)型式很(hen)多，從結構特征上可(ke)(ke)區分為清管球、皮碗清管器和(he)塑料清管器3類(lei)。任何清管器都要(yao)求具(ju)(ju)有可(ke)(ke)靠的通過(guo)性能(neng)（通過(guo)彎(wan)頭、三(san)通和(he)管道變形的能(neng)力），足夠(gou)的機械強度和(he)良好的清管效果。

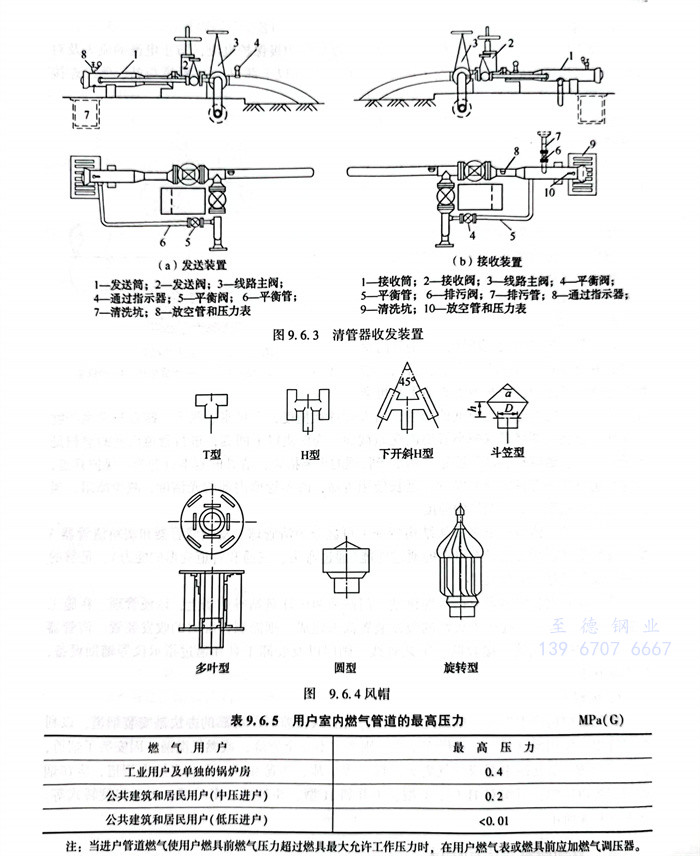

清(qing)管器(qi)收(shou)發(fa)裝(zhuang)置(zhi)多附設在壓縮(suo)機站、門站和調壓計量站等站場上，以便管理。在施(shi)工(gong)(gong)中需要通(tong)球(qiu)掃線時(shi)，往往永久性(xing)的收(shou)發(fa)裝(zhuang)置(zhi)尚未建成，則需制作臨時(shi)的收(shou)發(fa)裝(zhuang)置(zhi)。清(qing)管器(qi)收(shou)發(fa)裝(zhuang)置(zhi)包括發(fa)送筒、接(jie)收(shou)筒、工(gong)(gong)藝管線、閥門以及裝(zhuang)卸工(gong)(gong)具和通(tong)過指示(shi)儀等輔助設備，見圖9.6.3。
6. 風帽
燃氣燃燒后產生(sheng)煙氣，排放過(guo)多，且房間通風(feng)較差時(shi)(shi)，可靠(kao)的辦法是安(an)裝(zhuang)煙道(dao)，以(yi)利煙氣排出。使用燃具時(shi)(shi)，一旦操(cao)作不當，則產生(sheng)不完全燃燒，或燃氣泄漏，因(yin)安(an)裝(zhuang)了煙道(dao)，就(jiu)可以(yi)預(yu)防一氧化碳中毒或燃氣著火、爆(bao)炸等事故(gu)、為(wei)避免(mian)風(feng)、雨、雪進人煙道(dao)，應(ying)在煙道(dao)頂端裝(zhuang)設風(feng)帽(mao)，風(feng)帽(mao)有(you)H型、T型、下(xia)開斜H型、斗笠型、多葉型、圓型和旋轉式等。如(ru)圖9.6.4所示。
