影響墊片密封效果的因數很多,諸如墊片的厚度、寬度、墊片質的強度、耐熱性、耐壓性、彈性以及墊片的壓緊力(緊固力)等。這些因素又都是互相關聯的,其中,墊片壓緊力的因素尤為復雜,而壓緊力又與墊片系數m和預緊力(預緊比壓力)γ有關。


  墊(dian)片(pian)(pian)的(de)(de)預(yu)緊比壓力(li)γ和(he)(he)墊(dian)片(pian)(pian)系數(shu)(shu)m的(de)(de)概念:為(wei)形成初始密(mi)封(feng)(feng)條件(jian)而必須施加在(zai)墊(dian)片(pian)(pian)單位(wei)(wei)面積上(shang)的(de)(de)最(zui)小壓緊力(li)稱為(wei)預(yu)緊密(mi)封(feng)(feng)比壓y。在(zai)操作條件(jian)下(xia),發生臨(lin)界泄(xie)漏時(shi),單位(wei)(wei)密(mi)封(feng)(feng)面上(shang)所(suo)具有(you)的(de)(de)密(mi)封(feng)(feng)壓緊力(li)稱為(wei)工(gong)(gong)作密(mi)封(feng)(feng)比壓,工(gong)(gong)作密(mi)封(feng)(feng)比壓與介質操作壓力(li)p的(de)(de)比值(zhi)稱為(wei)30墊(dian)片(pian)(pian)系數(shu)(shu)m,即:y和(he)(he)m是(shi)反映墊(dian)片(pian)(pian)性(xing)能的(de)(de)兩個(ge)重要(yao)參數(shu)(shu),其(qi)數(shu)(shu)值(zhi)與墊(dian)片(pian)(pian)的(de)(de)種類和(he)(he)材(cai)質有(you)關(guan),和(he)(he)m值(zhi)大表(biao)明墊(dian)片(pian)(pian)達(da)到密(mi)封(feng)(feng)時(shi)需(xu)要(yao)更大的(de)(de)螺栓載(zai)荷。


  墊片的預緊比壓(或叫比壓、最小設計壓緊應力、或最小有效壓緊應力等)γ就是作用到墊片上的單位密封面積壓緊力,使墊片在彈性內變形且足以將法蘭表面上微觀的不平度填補嚴密不致產生泄漏的最小數值。即:


     γ=P/A


  式中:P--墊片的有效(xiao)壓緊(jin)力;

         A--墊片(pian)有效面積(ji)。


  不(bu)同(tong)的墊(dian)(dian)片(pian)(pian)(pian)具(ju)有不(bu)同(tong)的y值,它與管(guan)(guan)系(xi)的工(gong)作壓(ya)力(li)(li)無關,即(ji)使管(guan)(guan)系(xi)工(gong)作壓(ya)力(li)(li)很低,墊(dian)(dian)片(pian)(pian)(pian)的γ值也不(bu)變。當管(guan)(guan)系(xi)升壓(ya)到達操作壓(ya)力(li)(li)時(shi),因內壓(ya)產生(sheng)的軸(zhou)向力(li)(li)作用(yong),趨于將(jiang)兩片(pian)(pian)(pian)法蘭(lan)分開。于是作用(yong)在墊(dian)(dian)片(pian)(pian)(pian)上(shang)的緊(jin)固力(li)(li)減少。當墊(dian)(dian)片(pian)(pian)(pian)的有效(xiao)截面(mian)上(shang)的緊(jin)固壓(ya)力(li)(li)小至(zhi)某一臨界值時(shi),仍能保持密(mi)封,這時(shi)在墊(dian)(dian)片(pian)(pian)(pian)上(shang)剩余緊(jin)固力(li)(li)即(ji)為有效(xiao)緊(jin)固壓(ya)力(li)(li)。當小至(zhi)臨界值以下(xia)時(shi)就會(hui)發(fa)生(sheng)泄漏,甚至(zhi)將(jiang)墊(dian)(dian)片(pian)(pian)(pian)吹掉(diao)。因此,墊(dian)(dian)片(pian)(pian)(pian)的有效(xiao)緊(jin)固力(li)(li)必須超(chao)過管(guan)(guan)系(xi)的操作壓(ya)力(li)(li)的m倍,即(ji):


    m=P/P1


式中:-墊片的有效壓緊(jin)力;

        P1-管(guan)系的(de)工作壓力。


  通常稱m為墊(dian)片系數或剩(sheng)余比壓系數,不(bu)同的(de)墊(dian)片有不(bu)同的(de)m值(zhi),且m隨墊(dian)片的(de)硬度(du)增大(da)而增大(da)。


  墊片系數m值與預緊比壓y值都是墊片本身特有的數值,其值因墊片的形狀、材質等不同而異。如果墊片在螺栓預緊時承受了過大的壓緊力,有可能被壓縮成塑性變形而失去回彈能力,當法蘭密封面在介質壓力作用下產生分離時,墊片不能產生回彈去“貼緊”密封面,使其間不能保持足夠的接觸力(即墊片壓緊力)而引起泄漏。因此,墊片在預緊時,既要壓緊以使其單位有效密封面積上的壓緊力不小于γ值,又不能使其壓緊力過大以致被壓成塑性變形。對平面密封的情況,為防止墊片被壓成塑性變形應控制墊片預緊壓緊力不大于4γ。墊片在預緊時,如果單位有效密封面積上的壓緊力小于γ,會使“泄漏通道”不能消除,而達不到預密封要求;相反,當墊片預緊力過大(>4γ)時,由于墊片失去彈性,會使墊片在內壓作用時產生泄漏。墊片計算中墊片最小寬度的校核就是出于這一目的。但此校核允許以經驗替代,即墊片的最小寬度可按經驗確定(參考有關墊片標準決定)。當無經驗時,建議對其進行校核,以確保密封的可靠性。

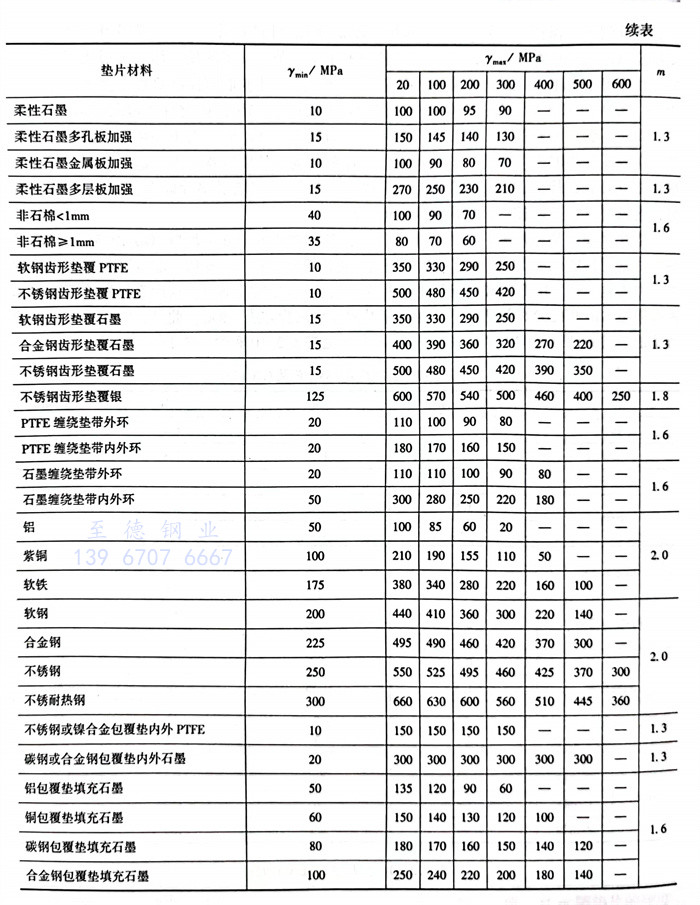

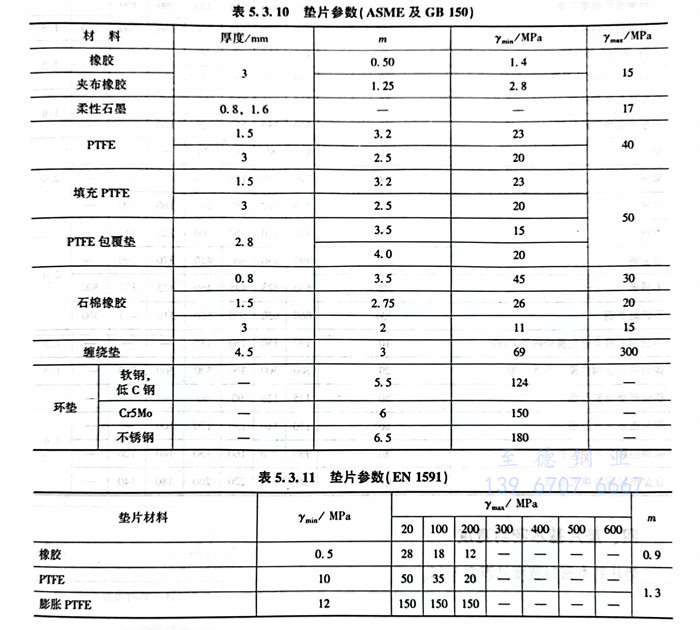

  墊片泄漏率是墊片密封性能的主要指標,各種墊片的泄漏率均按(GB 12358)《管法蘭用墊片密封性能試驗方法》測定。此方法同時可測定墊片的m、y值。非金屬和半金屬墊片的應力松弛率按GB/T 12621《管法蘭墊片應力松弛試驗方法》測得。這兩類墊片的壓縮率和回彈率按GB/T 12622《管法蘭墊片壓縮率及回彈率試驗方法》測定。此外,國標還規定了纏繞墊的試驗方法,見GB/T 14180。γ和m參數見表5.3.10和表5.3.11。
