一、過濾(lv)器概述

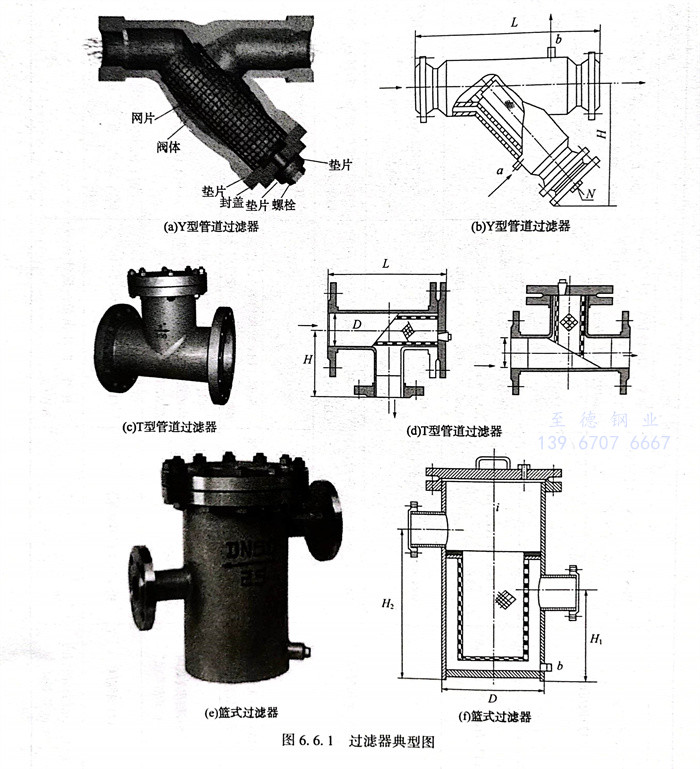

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來消除介質中的雜質，以保護閥(fa)門及設備的正常使用。典型過濾器見圖6.6.1。
二、管道過濾器分類(lei)
管道過(guo)濾器(qi)比較類型(xing)(xing)常用的主要有T型(xing)(xing)管道過(guo)濾器(qi)，Y型(xing)(xing)管道過(guo)濾器(qi)，雙聯(lian)切(qie)換過(guo)濾器(qi)，以(yi)及籃(lan)式過(guo)濾器(qi)。
1. 籃式過(guo)濾器(qi)
過(guo)濾(lv)(lv)(lv)器(qi)是除去(qu)液體(ti)中少(shao)量固體(ti)顆(ke)粒的(de)(de)小型(xing)設備，可(ke)(ke)保護設備的(de)(de)正(zheng)常工作，當(dang)流體(ti)進入有一定規格濾(lv)(lv)(lv)網的(de)(de)濾(lv)(lv)(lv)筒(tong)后(hou)(hou)，其雜質被阻擋，而清潔(jie)的(de)(de)濾(lv)(lv)(lv)液則由過(guo)濾(lv)(lv)(lv)器(qi)出(chu)口排出(chu)，當(dang)需要清洗時，只(zhi)要將(jiang)可(ke)(ke)拆卸的(de)(de)濾(lv)(lv)(lv)筒(tong)取出(chu)，處理后(hou)(hou)重新裝入即可(ke)(ke)，因此，使用維護極為方便。使用一段時間后(hou)(hou)打開(kai)上蓋，取出(chu)像(xiang)提籃子式的(de)(de)過(guo)濾(lv)(lv)(lv)網，一經洗刷即可(ke)(ke)恢(hui)復(fu)如新。
2. T型管(guan)道(dao)過濾器
該過(guo)濾(lv)(lv)(lv)(lv)(lv)器采用優質不(bu)銹鋼(gang)制造，內筒(tong)為(wei)不(bu)銹鋼(gang)薄(bo)板沖(chong)孔成(cheng)形濾(lv)(lv)(lv)(lv)(lv)筒(tong)，緊配(pei)絲(si)網結構(gou)，活節(jie)連接，拆卸清(qing)洗方(fang)便(bian)，可(ke)根據用戶實際(ji)使用情況，選(xuan)用20～100目不(bu)銹鋼(gang)絲(si)網配(pei)套(tao)。管道過(guo)濾(lv)(lv)(lv)(lv)(lv)器是管道輸送液體過(guo)程中(zhong)(zhong)清(qing)除固體雜(za)質的設備。液體流經過(guo)濾(lv)(lv)(lv)(lv)(lv)器時(shi)，其(qi)中(zhong)(zhong)的雜(za)質被濾(lv)(lv)(lv)(lv)(lv)出(chu)，可(ke)保(bao)護(hu)機(ji)泵、壓縮機(ji)、儀表和(he)其(qi)他設備正(zheng)常(chang)工作(zuo)(zuo)。當(dang)需要(yao)(yao)清(qing)洗時(shi)，只要(yao)(yao)將可(ke)拆卸的濾(lv)(lv)(lv)(lv)(lv)筒(tong)取出(chu)，去除濾(lv)(lv)(lv)(lv)(lv)出(chu)的雜(za)質后，重新裝入即可(ke)，使用維護(hu)極為(wei)方(fang)便(bian)。該設備具有占(zhan)地少、水頭損失小(xiao)、不(bu)加藥劑(ji)、操作(zuo)(zuo)簡單、使用壽命長、維護(hu)修(xiu)理(li)方(fang)便(bian)等優點，可(ke)廣(guang)泛運(yun)用于各種敞開式、封閉式冷熱水系(xi)統，是避免(mian)系(xi)統堵塞和(he)減輕水泵磨(mo)損，保(bao)證(zheng)系(xi)統正(zheng)常(chang)運(yun)行的理(li)想(xiang)設備。
3. Y型管(guan)道過濾器
Y型過濾器是(shi)使用水(shui)(shui)力(li)控制閥(fa)(fa)及精密的(de)(de)易(yi)堵(du)塞的(de)(de)機械產品所必須具備的(de)(de)過濾設(she)備，是(shi)輸送介質(zhi)的(de)(de)管道(dao)系列不(bu)可缺少的(de)(de)一(yi)種(zhong)裝置。通(tong)常安裝于水(shui)(shui)力(li)控制閥(fa)(fa)、減壓(ya)(ya)閥(fa)(fa)、泄壓(ya)(ya)閥(fa)(fa)、定(ding)水(shui)(shui)位閥(fa)(fa)等設(she)備的(de)(de)進口端，用來(lai)消除介質(zhi)中(zhong)的(de)(de)雜質(zhi)，防止顆粒性雜質(zhi)進入通(tong)道(dao)，造成墻(qiang)塞，以保護設(she)備管道(dao)上的(de)(de)配件免受磨損(sun)和堵(du)塞。
4. 錐型管(guan)道過濾器
錐形過濾(lv)器又稱臨時過濾(lv)器，其外形為椎體，屬于管道粗過濾(lv)系列(lie)，形式簡單。
三、管道過濾器(qi)一般要(yao)求(qiu)
（1）液體物料泵前的入(ru)口管道上應設過濾(lv)器。
（2）過濾器的(de)(de)(de)設計(ji)壓力不應低于管(guan)道系統(tong)的(de)(de)(de)設計(ji)壓力，過濾器的(de)(de)(de)設計(ji)溫(wen)度應與所連接管(guan)道系統(tong)的(de)(de)(de)設計(ji)溫(wen)度一致。
（3）濾筒宜采用(yong)不銹鋼材料(liao)制作，當(dang)液體物料(liao)或工藝過(guo)程對濾筒材料(liao)有特(te)殊要求(qiu)時，可選用(yong)其他材料(liao)。過(guo)濾器(qi)的(de)(de)殼體材料(liao)應(ying)滿足輸送介(jie)質(zhi)的(de)(de)性質(zhi)及管道操作條(tiao)件的(de)(de)要求(qiu)。
（4）過(guo)濾器(qi)接(jie)(jie)口(kou)端(duan)面(mian)為法(fa)蘭連(lian)接(jie)(jie)時(shi)，其公稱壓(ya)力、密(mi)封面(mian)型(xing)式與所(suo)連(lian)接(jie)(jie)管(guan)道法(fa)蘭一致；接(jie)(jie)口(kou)端(duan)面(mian)為焊接(jie)(jie)和螺(luo)紋連(lian)接(jie)(jie)時(shi)，其尺寸應與所(suo)連(lian)接(jie)(jie)管(guan)道一致，材質與管(guan)道相匹配。
（5）濾網(wang)規格及其(qi)技(ji)術(shu)要(yao)求應符合(he)GB／T 5330《工業用(yong)金屬編(bian)織方孔篩(shai)網(wang)》的規定。
四、管道過濾(lv)器的選用
（1）按(an)安(an)裝、操作、檢修要求選(xuan)用過濾器：
①. 安裝空間受限時宜(yi)選用Y型或T型過濾(lv)器；
②. 介(jie)質流向(xiang)有(you)90°變化處宜選用折流式T型過(guo)濾器；
③. 需經常清洗(xi)或(huo)更(geng)換濾筒的(de)過(guo)濾器宜選用(yong)快開籃式過(guo)濾器；
④. 正常(chang)工況下不能(neng)(neng)拆卸且需經常(chang)吹掃(sao)時，應選(xuan)用(yong)具有反沖洗功能(neng)(neng)的過濾器(qi)；
⑤. 臨時使用的(de)過濾(lv)器宜選(xuan)用錐型過濾(lv)器；
⑥. 拆卸法蘭(lan)或(huo)封(feng)頭重量(liang)大于(yu)15kg時，宜(yi)選用帶有(you)(you)鉸(jiao)鏈的(de)(de)過(guo)濾(lv)(lv)器(qi)；拆卸法蘭(lan)或(huo)封(feng)頭重量(liang)大于(yu)50kg時，宜(yi)選用帶有(you)(you)吊柱的(de)(de)過(guo)濾(lv)(lv)器(qi)。
（2）按介(jie)(jie)質(zhi)(zhi)性質(zhi)(zhi)選用(yong)(yong)過濾(lv)器：輸(shu)送操(cao)作溫度下(xia)黏(nian)度高于(yu)20m㎡／s介(jie)(jie)質(zhi)(zhi)時，宜選用(yong)(yong)籃式過濾(lv)器；輸(shu)送職業性接(jie)(jie)觸危害(hai)程度I級、II級介(jie)(jie)質(zhi)(zhi)時，宜選用(yong)(yong)接(jie)(jie)口端(duan)面(mian)為(wei)焊接(jie)(jie)的(de)(de)過濾(lv)器；輸(shu)送操(cao)作溫度低于(yu)等于(yu)-45℃的(de)(de)介(jie)(jie)質(zhi)(zhi)時，宜選用(yong)(yong)接(jie)(jie)口端(duan)面(mian)為(wei)焊接(jie)(jie)的(de)(de)過濾(lv)器。
（3）按泵(beng)的類型選用(yong)過(guo)(guo)濾器：螺桿泵(beng)宜選用(yong)籃式過(guo)(guo)濾器；磁力泵(beng)應(ying)選用(yong)磁性復合過(guo)(guo)濾器。
（4）管道公(gong)稱(cheng)直徑(jing)≤100mm時(shi)(shi)，宜(yi)選用(yong)Y型過濾器(qi)，公(gong)稱(cheng)直徑(jing)＞100mm、≤350mm時(shi)(shi)，宜(yi)選用(yong)T型過濾器(qi)；管道公(gong)稱(cheng)直徑(jing)≥400mm時(shi)(shi)，宜(yi)選用(yong)籃式過濾器(qi)。
（5）錐(zhui)型(xing)過濾(lv)(lv)器(qi)的(de)倍數(shu)(shu)宜為(wei)1.5～2倍，Y型(xing)、T型(xing)過濾(lv)(lv)器(qi)的(de)倍數(shu)(shu)宜為(wei)2～3倍；籃式(shi)過濾(lv)(lv)器(qi)的(de)倍數(shu)(shu)宜為(wei)3～10倍。
（6）過(guo)(guo)濾(lv)器(qi)濾(lv)網(wang)目數的選(xuan)(xuan)擇：過(guo)(guo)濾(lv)器(qi)濾(lv)網(wang)的目數不(bu)宜(yi)大(da)于(yu)80目；輸送操作溫度下黏度大(da)于(yu)20m㎡／s的介質(zhi)時，宜(yi)選(xuan)(xuan)用10～40目；輸送潤滑(hua)油類油品時，宜(yi)選(xuan)(xuan)用40目；當(dang)泵對過(guo)(guo)濾(lv)精度有特殊要求(qiu)(qiu)時，應(ying)按泵的要求(qiu)(qiu)進行選(xuan)(xuan)用。
五、管道(dao)過濾器的(de)工(gong)程應用
某DN150工藝物料管(guan)道，壓力等級(ji)Class150，選(xuan)用(yong)T型過濾(lv)器(qi)，端(duan)部(bu)選(xuan)用(yong)法蘭(lan)連接，過濾(lv)器(qi)殼體采用(yong)316L，內(nei)件選(xuan)用(yong)18-8不銹鋼濾(lv)網(wang)，濾(lv)網(wang)規格需根據實際情(qing)況選(xuan)擇。
六、過(guo)濾器有關標準規范
GB/T 14295《空氣過濾器》
GB/T 14382《管道用三通過濾器》
GB/T 17486《液壓過濾器》
HG/T 21637《化工管道過濾器》
JB/T 7538《管道用籃式過濾器》
SH/T 3411《石油化工泵用過濾器選用》
SY/T 0523《油田水處理過濾器》
JB/T 7374《氣動空氣過濾器》
HG/T 20570.22《管道過濾器》
JB/T 10410《業用水自動反沖洗過濾器》
