一、塔的平臺
塔平臺為從人孔、手孔處檢修設備；緊固法蘭；操作和維修調節閥組及檢修、安裝液面調節(jie)閥、大口徑閥門、檢測儀表、安全閥等附件而設。
當下列附件需要布置在距地面3600mm以上，或距平臺面1800mm以上時，應考慮設置平臺（從地面至3600mm以下的高度時，可使用移動平臺）：控制閥組；重沸器；人孔；安全閥；DN100以上的閥，電動閥；取樣裝置；DN200及以上的盲法蘭(lan)或“8”字盲板；有必要增加法蘭的地方；液位計。
現有的平臺寬度一般為1000～1500mm。人(ren)孔用平臺最小寬度為1000mm。
塔(ta)頂平臺(tai)是(shi)為操作吊柱、放空閥和(he)維修(xiu)安全閥設(she)置(zhi)的(de)，可(ke)制成方形，大小按(an)需要確(que)定。此(ci)外，還應考慮如下事項。
①. 人孔中(zhong)心線以距平臺600～1000mm為宜，最(zui)適宜高度為750mm（SH 3011規定平臺距人孔底(di)部不宜大于800mm）。
②. 有兩個以上(shang)塔(ta)設備并列的(de)情況下，建議(yi)統(tong)一平(ping)臺標(biao)高，做聯合平(ping)臺。平(ping)臺應設防護欄(lan)(lan)桿(gan)(gan)和踢腳板，欄(lan)(lan)桿(gan)(gan)高度(du)以1.2m為宜(yi)；平(ping)臺的(de)進(jin)出口處應有自動復(fu)位(wei)欄(lan)(lan)桿(gan)(gan)；影(ying)響檢修的(de)欄(lan)(lan)桿(gan)(gan)段，應為可拆卸的(de)。
③. 聯合平臺應考慮各塔、架之間的熱脹(zhang)及其移(yi)動(dong)因素，留有縫隙，加入(ru)適當的銷子。塔身(shen)用法(fa)(fa)蘭連接時，應在(zai)法(fa)(fa)蘭下側設置平臺，平臺面與法(fa)(fa)蘭的距離不(bu)宜大于1.5m。
④. 通常，平臺的均布荷載(zai)為250～50~400kgf/㎡(2.5~4kPa）為宜(yi)，因維修(xiu)或(huo)管架原因需要平臺承擔更大負荷時，須給設備工程師提出條件。

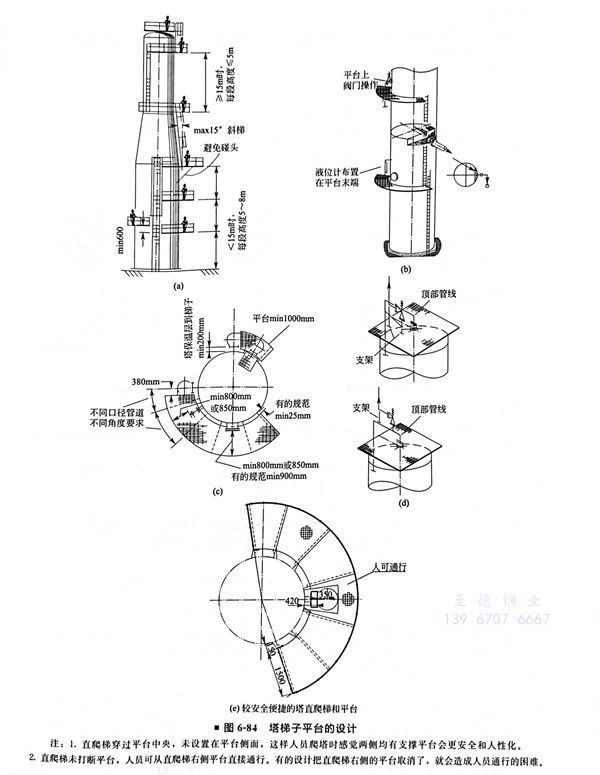

圖6-83～圖6-85所示為平臺設置的(de)照片。
二、吊柱
通常(chang)，塔的高度超(chao)過15m以(yi)上，及需(xu)滿(man)足以(yi)下(xia)要求時(shi)需(xu)要設(she)置(zhi)吊柱：有填料時(shi)；有內(nei)件(jian)及附件(jian)裝卸的情況(kuang)。
吊(diao)柱布置應注意(yi)的事項(xiang)如下。
①. 吊柱下(xia)方地(di)面應留有充分(fen)的作業空間。
②. 應能達(da)到(dao)塔上所有檢修(xiu)和操(cao)作平臺(tai)的(de)位(wei)置。
③. 在(zai)吊(diao)柱回轉覆蓋(gai)范圍內，應有一處(chu)能夠避開所有平(ping)臺和管道的豎直通道。
④. 吊柱(zhu)應布置(zhi)在(zai)檢修側范圍內(nei)。

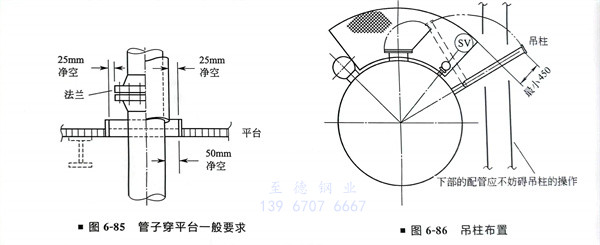

吊柱(zhu)布(bu)置(zhi)如圖6-86所示(shi)。
三、梯子
塔器上(shang)的(de)梯(ti)子幾乎都是直梯(ti)，是上(shang)下各層平臺(tai)以及(ji)安全(quan)逃生的(de)通道(dao)，也可作(zuo)為(wei)觀察、操(cao)作(zuo)和維(wei)修某些附件的(de)設(she)施。
需要經常上(shang)去進行(xing)操(cao)作(zuo)和維修工作(zuo)的平(ping)臺應設置梯子；下列附件也可靠近(jin)直梯布置：3”及以下的閥；各種液位計視鏡；手孔；壓力計等儀表。
梯子(zi)布置應注(zhu)意的事項(xiang)如(ru)下：
①. 梯子的布(bu)置(zhi)間距必(bi)須滿(man)足(zu)GB50160《石(shi)油(you)化工企(qi)業設計(ji)防火規范(fan)》的規定。
②. 直梯寬(kuan)度(du)以0.4～0.6m為宜，高度(du)超(chao)過2m時應加(jia)設安全護籠。
③. 塔(ta)平臺(tai)直梯(ti)應(ying)自下而上分(fen)段錯開布置。
④. 高(gao)度(du)在15m及(ji)以(yi)下時，每(mei)段高(gao)5～8m為宜(yi)，超(chao)過15m時，每(mei)段應(ying)不高(gao)于5m，否(fou)則應(ying)設中(zhong)間(jian)休息平臺(tai)（按SH3011的規定）。
四、管(guan)口方位
塔的(de)(de)管(guan)(guan)道與(yu)其他設備管(guan)(guan)道相比，其特點是(shi)根(gen)據(ju)工(gong)藝要求安排好管(guan)(guan)口和塔盤等內部結構的(de)(de)關系(xi)，這(zhe)種(zhong)關系(xi)的(de)(de)好壞(huai)對(dui)管(guan)(guan)道布置(zhi)的(de)(de)簡化、操(cao)作的(de)(de)方便、檢修的(de)(de)難易、是(shi)否經濟(ji)等有很大的(de)(de)影響。因(yin)此，需要對(dui)塔的(de)(de)內部結構、塔的(de)(de)操(cao)作進行(xing)充(chong)分(fen)了解。
1. 人(ren)孔 從(cong)檢(jian)修(xiu)和操(cao)作(zuo)上(shang)考慮，人(ren)孔方位(wei)應布置(zhi)在檢(jian)修(xiu)側，且宜設(she)(she)在同一(yi)垂線(xian)上(shang)，但(dan)不能朝向加熱爐和其他(ta)危險氣(qi)體發(fa)生區域；若有(you)兩臺塔并列時，人(ren)孔應朝向一(yi)致(zhi)（同一(yi)方向）。對有(you)塔盤等內部(bu)結構的(de)塔，人(ren)孔開(kai)設(she)(she)的(de)方位(wei)必須(xu)注(zhu)意同內部(bu)構件的(de)關系，應開(kai)設(she)(she)在降液管以外的(de)區域。

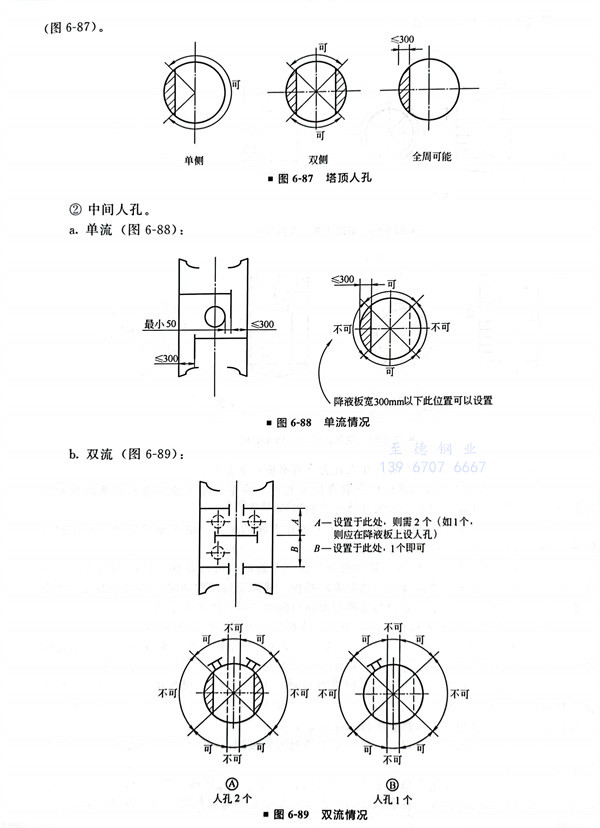

①. 塔(ta)頂(ding)人(ren)孔。注意到降液盤區即可(ke)，但(dan)降液管在300mm以下(xia)時，可(ke)圓周（360°）布(bu)置（圖 6-87）
②. 中間人孔。

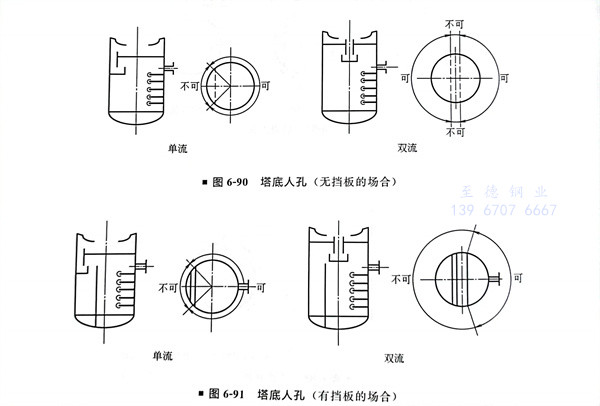

③. 塔底(di)人孔。
2. 儀表(biao)管口 儀表(biao)最好不要放在人孔旁（有破損(sun)的危險(xian)）。
①. 液(ye)位計和液(ye)位調(diao)節器的(de)(de)開口應布置(zhi)在便于監(jian)視、檢(jian)查及能從抽出泵和調(diao)節閥的(de)(de)旁通處(chu)看得見(jian)的(de)(de)位置(zhi)，且液(ye)面應不受流入液(ye)體沖擊(ji)的(de)(de)影響。
②. 液位(wei)調節(jie)變(bian)送器(qi)，應設(she)在平(ping)(ping)臺或(huo)梯子(zi)上操(cao)作方便的(de)地方，站在梯子(zi)平(ping)(ping)臺上操(cao)作的(de)液位(wei)調節(jie)器(qi)和液位(wei)計宜安裝在梯子(zi)的(de)右側。

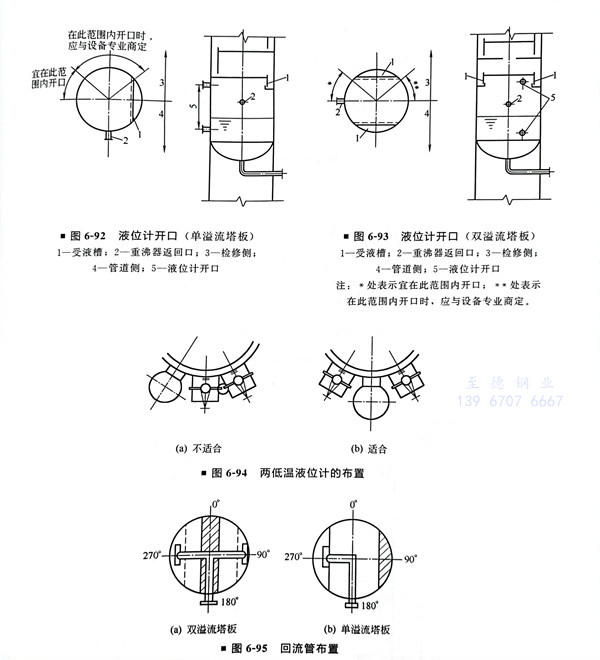

③. 液(ye)(ye)(ye)位(wei)(wei)調節器最適宜的(de)(de)位(wei)(wei)置，是在檢查液(ye)(ye)(ye)位(wei)(wei)調節器時(shi)，可以(yi)看到(dao)液(ye)(ye)(ye)位(wei)(wei)計(ji)的(de)(de)地方；并應考慮(lv)由(you)于液(ye)(ye)(ye)相進料影響的(de)(de)液(ye)(ye)(ye)位(wei)(wei)波動。當設(she)置的(de)(de)擋板不(bu)能避(bi)免(mian)液(ye)(ye)(ye)位(wei)(wei)波動時(shi)，應與設(she)備專業協商解決液(ye)(ye)(ye)位(wei)(wei)計(ji)的(de)(de)方位(wei)(wei)，取決于受液(ye)(ye)(ye)槽與重沸(fei)器返回(hui)口(kou)間的(de)(de)關系(xi)（圖6-92、圖6-93）。
④. 兩個低溫(wen)液位計不要靠在一起，防止“冷橋”產生和(he)結霜（圖6-94）。
⑤. 壓力(li)表開(kai)口(kou)和壓差計上部開(kai)口(kou)應布置(zhi)在(zai)氣相區(qu)。框架內的塔，如果壓力(li)表、溫度計管口(kou)與(yu)結構梁過于接近，應考慮(lv)安裝(zhuang)的可能(neng)性，必(bi)要時與(yu)設(she)備工程師商量以(yi)進(jin)行修改。

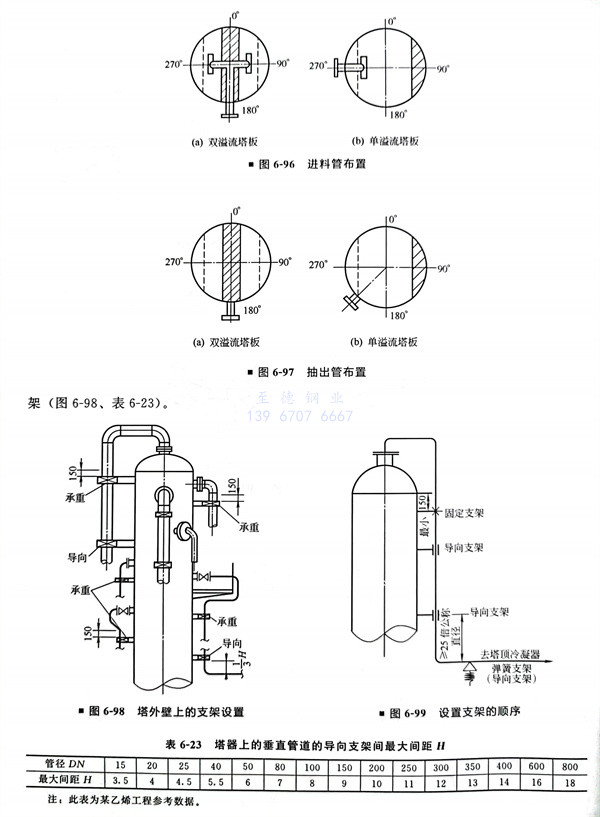

3. 回流管(guan)(guan)(guan)、進料管(guan)(guan)(guan)和(he)抽(chou)出(chu)管(guan)(guan)(guan)等布(bu)置(zhi)（圖6-95～圖6-97）塔(ta)(ta)頂氣(qi)相（餾(liu)出(chu)線）開(kai)口(kou)(kou)布(bu)置(zhi)在(zai)塔(ta)(ta)頂頭蓋中部，安全閥(fa)開(kai)口(kou)(kou)、放空管(guan)(guan)(guan)開(kai)口(kou)(kou)一般布(bu)置(zhi)在(zai)塔(ta)(ta)頂氣(qi)相開(kai)口(kou)(kou)的附(fu)近，也可(ke)將放空管(guan)(guan)(guan)開(kai)口(kou)(kou)布(bu)置(zhi)在(zai)塔(ta)(ta)頂氣(qi)相管(guan)(guan)(guan)道最高(gao)水平段(duan)的頂部。
塔頂回(hui)流或(huo)中段回(hui)流的開口，一般布置在(zai)塔板的管道側(ce)，回(hui)流管的內部結構和開口方位與塔溢(yi)流方式有(you)關。
氣相進(jin)料(liao)開(kai)口(kou)一般布置在塔板上(shang)方(fang)，與降液(ye)管平行，當(dang)氣流(liu)速(su)度較高時，應設分(fen)(fen)配管；氣液(ye)相混合(he)進(jin)料(liao)開(kai)口(kou)一般布置在塔板上(shang)方(fang)，并設分(fen)(fen)配管，當(dang)流(liu)速(su)較高時應切線進(jin)入，并設螺(luo)旋導板。
塔板的(de)抽(chou)出(chu)口(kou)：單溢流(liu)塔板，從流(liu)體的(de)均(jun)衡性考慮，開(kai)口(kou)應與受液槽垂直(zhi)布置；雙溢流(liu)塔板，無論是一個開(kai)口(kou)或是兩個開(kai)口(kou)，開(kai)口(kou)都宜布置在與降液管平(ping)行的(de)塔中(zhong)心線上。
