①. 換熱器用不銹鋼管道布置應注意冷熱物流的流向，一般冷流自下而上，熱流由上而下。

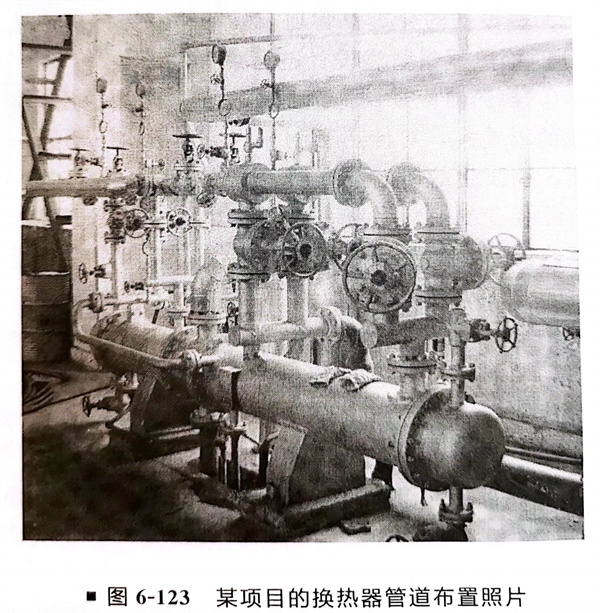

②. 不銹鋼管道布置應方便操作，并不妨礙設備的檢修（圖6-122、圖6-123）。
a. 不(bu)銹鋼管(guan)(guan)道布(bu)置不(bu)影響設備的抽(chou)芯（管(guan)(guan)束和內管(guan)(guan)）。

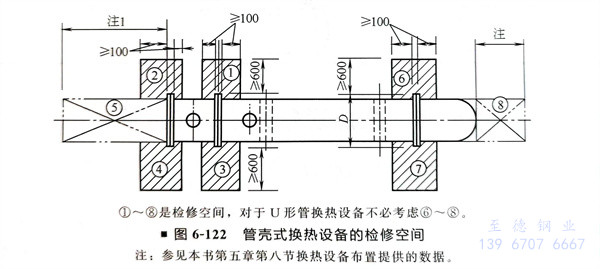

b. 不銹鋼管道和閥門的布置，不應妨礙設備的法蘭和閥門自身法蘭的拆卸或安裝。在圖6-122所示范圍內不宜布置管道或閥門。
③. 不銹鋼換熱器的基礎標(biao)高，應滿足其下(xia)部(bu)排液管距(ju)地(di)面或平臺面不小于(yu)150mm。
④. 不(bu)銹鋼(gang)換熱(re)(re)器的管(guan)道，盡量減(jian)少高(gao)點(dian)和低點(dian)，避(bi)免中(zhong)途出現“氣(qi)袋(dai)”或(huo)“液袋(dai)”，并設高(gao)點(dian)放空(kong)，低點(dian)放凈；在換熱(re)(re)設備區域內(nei)應盡量避(bi)免管(guan)道交叉(cha)和繞行；盡量減(jian)少管(guan)道架空(kong)的層數，一般(ban)為2～3層。
⑤. 兩(liang)臺或兩(liang)臺以上并聯的換熱(re)設備入口管道應對(dui)稱(cheng)布置，對(dui)氣液兩(liang)相流(liu)換熱(re)設備則必(bi)須對(dui)稱(cheng)布置，才(cai)能(neng)達(da)到良好(hao)的傳(chuan)熱(re)效果(guo)。
⑥. 不銹(xiu)鋼換熱(re)器的(de)進出(chu)口管道上測量儀(yi)表，應(ying)靠近(jin)操作(zuo)通道及易于(yu)觀測和檢修的(de)地方安裝。
⑦. 與換(huan)熱器相接的易凝介質(zhi)的管(guan)道(dao)或(huo)含有固體顆(ke)粒(li)的管(guan)道(dao)副線，其切斷閥應設在水平管(guan)道(dao)上，并應防止形成死(si)角積液。

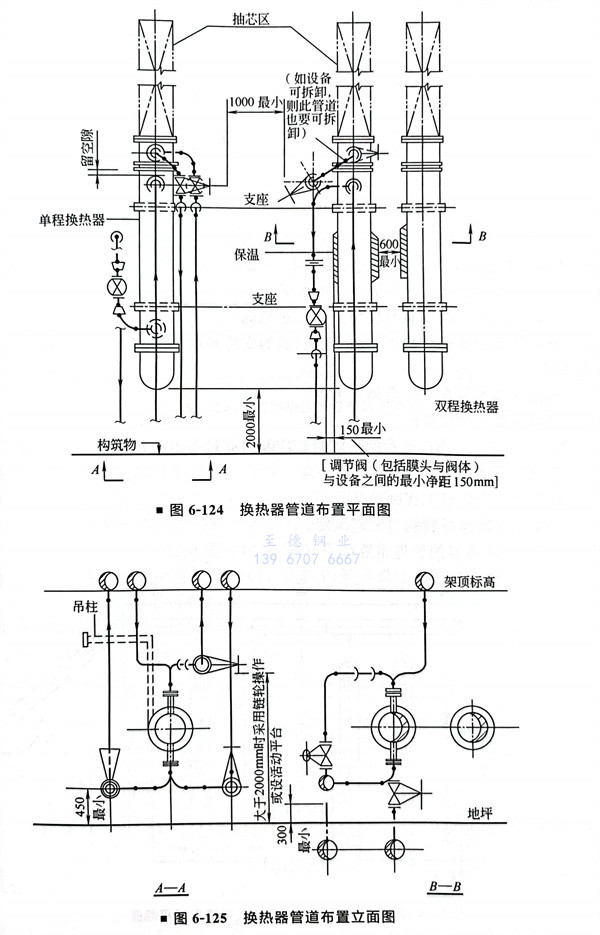

⑧. 在寒冷(leng)地區，室外的換熱(re)器的上水管(guan)道(dao)與下水管(guan)道(dao)應設置排液閥和防(fang)凍連通管(guan)。不(bu)銹鋼換熱(re)器管(guan)道(dao)布(bu)置如(ru)圖6-124、圖6-125所示。
⑨. 成(cheng)組布(bu)置的換熱器(qi)區域內(nei)，可在地面(mian)或平臺面(mian)上敷(fu)設(she)管(guan)道，但不應妨(fang)礙(ai)通行和操(cao)作；調節閥組宜(yi)平行于設(she)備布(bu)置；成(cheng)組布(bu)置的換熱器(qi)之間管(guan)道布(bu)置的凈距應大于或等(deng)于650mm；大于2000mm時(shi)采用鏈輪操(cao)作并聯(lian)多組換熱設(she)備的進(jin)出口管(guan)道應對(dui)稱布(bu)置。

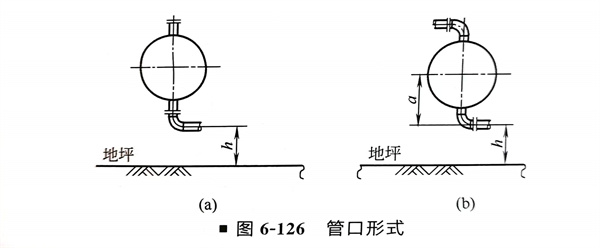

⑩. 可(ke)(ke)根據(ju)管(guan)道(dao)布(bu)置的要求(qiu)來確定管(guan)口的形(xing)式。管(guan)口可(ke)(ke)以水(shui)平(ping)、垂直或任意(yi)角度，也可(ke)(ke)在管(guan)口法蘭前用彎頭代替直管(guan)（圖6-126）。
a. 一(yi)般(ban)情況下，通常采(cai)用圖6-126（a）所(suo)示形式(shi)。
b. 當(dang)管道口徑(jing)比較大，可(ke)能需要(yao)增加換(huan)熱器的安(an)裝(zhuang)(zhuang)高度。當(dang)對安(an)裝(zhuang)(zhuang)高度有限(xian)制時，采用圖6-126（b）所(suo)示形(xing)式(shi)。這種情況發(fa)生如下。
i. 當希(xi)望換熱器的安裝高度(du)與其(qi)他換熱相(xiang)同(tong)時。
ii. 當換熱器(qi)放置在結構(gou)下，由于(yu)換熱器(qi)的(de)安裝高度的(de)增加(jia)(jia)，可(ke)能引起不(bu)必要(yao)的(de)結構(gou)高度的(de)增加(jia)(jia)時。
iii. 當換熱器(qi)安裝在水平容器(qi)上方時。
iv. 當換熱器疊加(jia)放置時。
c. 當采用圖6-126（b）所(suo)示的形式時，應及時向設備專(zhuan)業提出條件。這些活動應在(zai)管道走(zou)向研究(jiu)階段完成。
i. a尺寸應由(you)管道工(gong)程(cheng)師(shi)確(que)認(ren)。
ii. h尺寸應根據排放的口徑來決定。

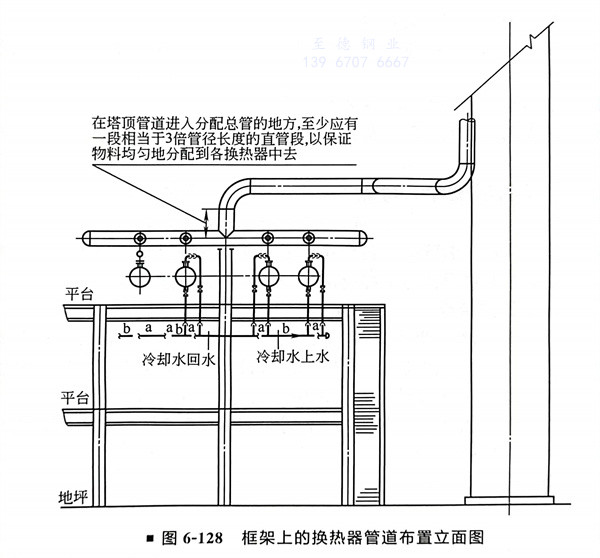

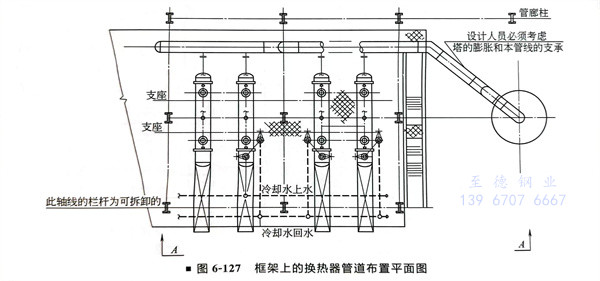

?. 在框(kuang)架上不(bu)銹鋼(gang)換熱器的管(guan)道(dao)布(bu)置如(ru)下（圖(tu)6-127、圖(tu)6-128）。
a. 對于多臺并聯(lian)的換熱器，為(wei)了使流(liu)量(liang)分配均勻，管(guan)(guan)道宜(yi)對稱布置(zhi)。但支管(guan)(guan)有流(liu)量(liang)調節裝置(zhi)時除外。
b. 多臺(tai)換熱器公用的蒸(zheng)汽或冷(leng)卻(que)水的總管(guan)宜(yi)布(bu)置在平臺(tai)下面。
c. 在(zai)塔(ta)頂管(guan)道進入分配總管(guan)的(de)地方，至少應(ying)有(you)一段相當于3倍管(guan)徑長度的(de)直管(guan)段，以保證物料(liao)均(jun)勻地分配到各換熱器中去(qu)。
d. 不(bu)銹鋼換熱器氣(qi)體出口至分(fen)離(li)器之間(jian)的管道(dao)應有一定(ding)的坡度，坡向分(fen)離(li)器可確保管內及(ji)換熱器內不(bu)積液。
e. 當(dang)不銹鋼換(huan)熱器(qi)布(bu)置(zhi)在(zai)框架(jia)(jia)的中層或(huo)底層時，應在(zai)框架(jia)(jia)內設置(zhi)吊(diao)車(che)梁。保證足夠的吊(diao)裝(zhuang)高度或(huo)有可拖動措(cuo)施，且吊(diao)車(che)可靠近該框架(jia)(jia)。
?. 立(li)式換熱器的管道(dao)布置如下：

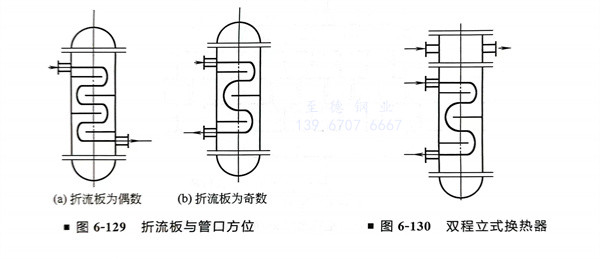

a. 不銹鋼管(guan)口(kou)方位應與折流板(ban)相符合(he)（圖(tu)6-129）。
b. 雙程(cheng)時，殼程(cheng)和(he)管(guan)程(cheng)的進入管(guan)口應在(zai)一方(fang)向（圖(tu)6-130）。
c. 與管箱(xiang)連接的(de)管道應有可(ke)拆卸段。
d. 對于(yu)大口徑固定不銹鋼管板式換熱器，應考(kao)慮其上下(xia)封頭（管箱）拆(chai)卸所(suo)需(xu)空間和吊裝設施操作空間。
e. 不得(de)占用換熱器上(shang)方的預留抽芯(xin)和吊(diao)裝空間。
f. 應考慮設備管(guan)程和殼程的排氣、排液，防止(zhi)內(nei)部積(ji)液，影響換熱效果。
