一、汽車(che)槽車(che)裝卸(xie)站管道布置設(she)計(ji)的一般要(yao)求

 1. 裝卸站總管的布(bu)置

   ①. 裝(zhuang)卸(xie)(xie)站總管布置與(yu)汽車(che)(che)槽(cao)(cao)車(che)(che)的(de)(de)形式有關(guan)。槽(cao)(cao)車(che)(che)的(de)(de)裝(zhuang)卸(xie)(xie)口在頂部時，宜采用(yong)(yong)高架(jia)(jia)布置管道；裝(zhuang)卸(xie)(xie)口在車(che)(che)的(de)(de)低位時，宜采用(yong)(yong)低架(jia)(jia)布置管道。

   ②. 鶴管閥(fa)門設在(zai)地(di)面(mian)或(huo)裝卸(xie)臺上(shang)，應方便操(cao)作(zuo)，不阻礙通道(dao)。對易(yi)燃可燃物料管道(dao)，如果(guo)PID圖上(shang)有要求，應將切斷閥(fa)安裝在(zai)距(ju)裝卸(xie)臺10m以(yi)外的易(yi)接近(jin)處。

 2. 鶴管的布置

   ①. 鶴(he)管種類(lei)很多，有固(gu)定式(shi)、氣動升(sheng)降式(shi)、重錘擺動式(shi)、萬向(xiang)式(shi)等，能適(shi)應各(ge)種情況(kuang)，設計時可視具(ju)體的裝卸要求選用(yong)產(chan)品(pin)。

   ②. 在(zai)敞(chang)開式(shi)裝車時(shi)，選用(yong)液(ye)下裝車鶴管，以減少液(ye)體(ti)的飛(fei)濺。

   ③. 不允許放(fang)空的介質(zhi)應(ying)采用密(mi)閉裝車(che)，鶴管(guan)(guan)(guan)的氣(qi)(qi)相(xiang)管(guan)(guan)(guan)應(ying)與儲罐氣(qi)(qi)相(xiang)管(guan)(guan)(guan)道相(xiang)連(lian)，將排(pai)放(fang)氣(qi)(qi)排(pai)入(ru)儲罐。該氣(qi)(qi)相(xiang)管(guan)(guan)(guan)避免出現(xian)下凹(ao)袋形，以(yi)防(fang)凝液聚集(ji)。當(dang)配管(guan)(guan)(guan)不可避免出現(xian)下凹(ao)袋形時，則必(bi)須(xu)在(zai)袋形最低點(dian)處設集(ji)液包(bao)及排(pai)液管(guan)(guan)(guan)，并按工(gong)藝(yi)要求(qiu)收集(ji)處理，或對集(ji)液包(bao)局部伴熱(re)，使凝液蒸發，避免產(chan)生(sheng)液封現(xian)象。無(wu)毒(du)害(hai)、非(fei)易燃易爆的物料裝車(che)時，可將放(fang)空管(guan)(guan)(guan)引出頂棚排(pai)放(fang)。

   ④. 當采用上(shang)卸(xie)方式(shi)卸(xie)車(che)時，一(yi)般是將壓(ya)縮氣(qi)體通入槽車(che)，用氣(qi)相加壓(ya)法(fa)將物料通過鶴管壓(ya)入儲罐中。

 3. 其他

   ①. 裝卸站應(ying)設軟管(guan)站，操作范圍以軟管(guan)長(chang)15m為半徑，用于吹(chui)掃、沖洗、維(wei)修和防護。

   ②. 在裝(zhuang)卸(xie)酸(suan)、堿、氨等(deng)介質的(de)區域(yu)，應在適當位置設置洗眼器和安全(quan)淋浴。

   ③. 對(dui)于輸送過程(cheng)中易產生靜電的易燃易爆介質管道，應有完善的防靜電措施（如法蘭之間設導(dao)電金屬跨接措施，管道系(xi)統及設備(bei)的靜電接地等）。

   ④. 對于高寒地區，要注意采用正(zheng)確的(de)防凍措施。

   ⑤. 裝車(che)計(ji)量(liang)，可選用(yong)流(liu)(liu)量(liang)計(ji)就(jiu)地計(ji)量(liang)或用(yong)地中(zhong)衡稱(cheng)量(liang)。流(liu)(liu)量(liang)計(ji)應布(bu)置在槽(cao)車(che)進出不會碰撞(zhuang)的地方。設防火堤(di)者，流(liu)(liu)量(liang)計(ji)應布(bu)置在圍堤(di)之外。

二、汽車槽車裝卸站(zhan)管道(dao)布置設計(ji)工程(cheng)實例

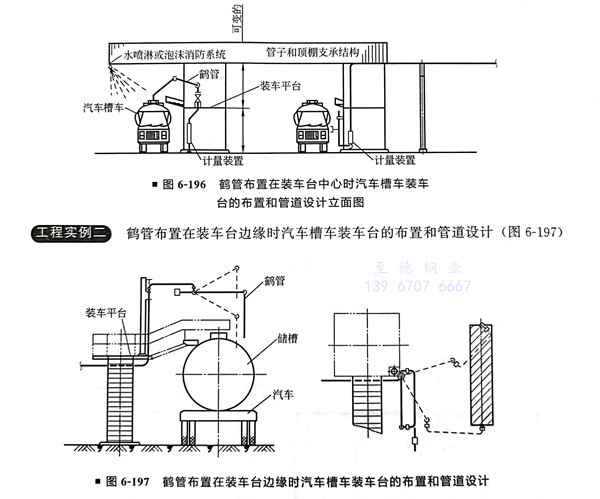

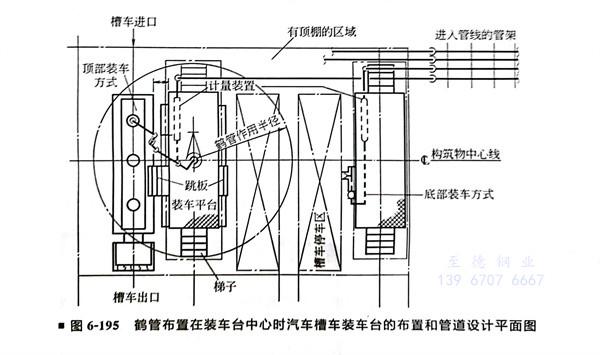

  鶴管(guan)布(bu)置在裝車臺中心時汽車槽(cao)車裝車臺的布(bu)置和管(guan)道設(she)計（圖6-195、圖6-196）

  鶴管布(bu)置(zhi)在(zai)裝(zhuang)車臺(tai)邊緣時汽車槽車裝(zhuang)車臺(tai)的布(bu)置(zhi)和管道設計（圖6-197）
