浙(zhe)江至德鋼業有(you)限公(gong)司(si)本次與您(nin)討論的(de)地(di)下(xia)管(guan)，不包括無壓力(li)的(de)下(xia)水(shui)管(guan)及(ji)暖通(tong)的(de)管(guan)道。
一、允許直接埋地的(de)管道
①. 輸送無(wu)腐蝕性、無(wu)毒和無(wu)爆炸危險的液體(ti)、氣體(ti)管道，由于某種(zhong)原因無(wu)法在地上敷(fu)設時。
②. 與(yu)地下(xia)儲罐或地下(xia)泵房有關的工藝介質管道。
③. 冷卻水(shui)及消防或泡沫消防管道。
④. 操作溫度小于150℃的熱力管道。
上(shang)述管道還應(ying)滿足(zu)：無需經常(chang)檢(jian)驗(yan)，凝液(ye)可自動(dong)排(pai)出(chu)及停車時管道介質(zhi)不會(hui)發生凝固及堵塞。
二、建筑(zhu)物內(nei)和(he)露天裝置區埋地管道設(she)計的一般(ban)要求
1. 建筑物(wu)內(nei)的埋地(di)管道
①. 管道(dao)與建筑物墻、柱邊凈(jing)距(ju)不小于(yu)1m，并要躲開基(ji)礎，管道(dao)標高低于(yu)基(ji)礎時，管道(dao)與基(ji)礎外(wai)邊緣(yuan)的凈(jing)距(ju)應(ying)不小于(yu)兩者標高差及管道(dao)挖溝底寬(kuan)一半(ban)之和(he)。
②. 管(guan)道穿過承重墻或(huo)建筑(zhu)物(wu)基礎時應預(yu)留洞(dong)，且管(guan)頂上部凈空(kong)不得小于建筑(zhu)物(wu)的沉降(jiang)量(liang)，一般凈空(kong)為0.15m。
③. 管道在地梁下穿過時，管頂(ding)上部凈空不得小于0.15m。
④. 兩管道間的最小凈距：平行時(shi)應(ying)為(wei)0.5m，交(jiao)叉時(shi)應(ying)為(wei)0.15m。
⑤. 管(guan)道穿(chuan)過地下室(shi)外墻或地下構筑物墻壁時應預埋防水套管(guan)。
⑥. 管(guan)道不得(de)布置(zhi)在可能(neng)受重(zhong)物壓壞的地方。
⑦. 管道不(bu)得穿過設備(bei)。
⑧. 管頂(ding)最小(xiao)埋設深度：素土地坪不小(xiao)于0.6m；水泥地面不小(xiao)于0.4m。
⑨. 埋地(di)管道不(bu)宜采用可能泄(xie)漏(lou)的連(lian)接(jie)結構，如法蘭或螺(luo)栓(shuan)連(lian)接(jie)等，管材不(bu)宜采用易碎(sui)材料。
⑩. 埋(mai)地(di)(di)管道(dao)與地(di)(di)面(mian)上管道(dao)分(fen)界點一般(ban)在地(di)(di)面(mian)以上0.5m處（有的工程(cheng)項目統一規(gui)定為地(di)(di)面(mian)以上0.3m處）。
?. 建筑物內的地(di)下管道應盡量采用管溝敷設的方式。
?. 易燃易爆介質管道在裝置(zhi)外，如為埋地(di)敷設(she)，則進入(ru)裝置(zhi)區(qu)界附(fu)近(jin)應轉為地(di)上(shang)管道。
2. 露天裝(zhuang)置區埋地管(guan)道
①. 滿(man)足(zu)埋地管道(dao)之(zhi)間(jian)、管道(dao)與構筑(zhu)物之(zhi)間(jian)以及(ji)管道(dao)與鐵路(lu)之(zhi)間(jian)平行與交叉的凈距規(gui)定。
②. 埋地管道的套管應伸出道路或管溝外緣兩側(ce)不(bu)小(xiao)于(yu)1.0m，伸出鐵(tie)路兩側(ce)不(bu)小(xiao)于(yu)3.0m。以上套管內不(bu)允許(xu)有法蘭、螺紋等連接件，管道焊縫(feng)需要探傷。
③. 管道高點設排氣、低點設排凈，并設閥門井。
④. 鑄鐵管(guan)或非金屬管(guan)道(dao)穿過(guo)車輛通過(guo)的通道(dao)時，需(xu)預埋套管(guan)。
三(san)、GB50316《工業金屬(shu)管(guan)道設(she)(she)計規范(fan)》對(dui)埋地管(guan)道設(she)(she)計的要求
①. 埋地敷(fu)設的管道(dao)應妥善解決防(fang)凍、防(fang)凝結、吹(chui)掃、排(pai)液、防(fang)外(wai)腐蝕及承受外(wai)荷載等問題(ti)。埋地管道(dao)如有閥(fa)門(men)應設閥(fa)井(jing)。大(da)型(xing)閥(fa)井(jing)應考(kao)慮操作(zuo)(zuo)和檢修(xiu)人員(yuan)能下到井(jing)內作(zuo)(zuo)業；小型(xing)閥(fa)井(jing)可只考(kao)慮人員(yuan)在井(jing)外(wai)操作(zuo)(zuo)閥(fa)門(men)的可能性（手(shou)操作(zuo)(zuo)或采(cai)用閥(fa)門(men)伸長桿）。閥(fa)井(jing)應設排(pai)水點(dian)。
②. 輸送可(ke)燃氣體(ti)、可(ke)燃液體(ti)的埋地(di)管(guan)(guan)道(dao)不宜穿(chuan)越電纜(lan)溝，如不可(ke)避(bi)免時應(ying)設套管(guan)(guan)。當管(guan)(guan)道(dao)介質溫度(du)超(chao)過60℃時，在套管(guan)(guan)內(nei)應(ying)充填隔熱材料(liao)，使套管(guan)(guan)外(wai)(wai)壁(bi)溫度(du)不超(chao)過60℃。套管(guan)(guan)長度(du)伸出電纜(lan)溝外(wai)(wai)壁(bi)不小于0.5m。
③. 管道與(yu)管道及電纜間(jian)的最小水(shui)平間(jian)距(ju)應符合現行國家(jia)標準GB 50187《工業(ye)企(qi)業(ye)總平面設計規范》的規定。
④. 從道路(lu)下(xia)面(mian)穿越的(de)管道，其(qi)頂(ding)部至路(lu)面(mian)不宜小于(yu)0.7m（SH/T 3012規定裝置內埋地管道的(de)管頂(ding)距(ju)一般(ban)混凝土(tu)地表面(mian)不應小于(yu)0.3m；通過機械車輛(liang)的(de)通道下(xia)不小于(yu)0.75m或采用(yong)套(tao)(tao)管保護(hu)）。從鐵路(lu)下(xia)面(mian)穿越的(de)管道應設套(tao)(tao)管，套(tao)(tao)管頂(ding)至鐵軌底的(de)距(ju)離不應小于(yu)1.2m。
⑤. 管(guan)道(dao)(dao)與電(dian)纜間交叉凈距不應(ying)小于0.5m。電(dian)纜宜敷設(she)在(zai)熱(re)管(guan)道(dao)(dao)下面(mian)，腐蝕性流體(ti)管(guan)道(dao)(dao)上(shang)面(mian)。
⑥. B類(lei)流(liu)體(ti)（按GB50316）、氧氣和熱力(li)管道與其他管道的交叉凈距(ju)不(bu)應(ying)小于0.25m；C類(lei)及(ji)D類(lei)流(liu)體(ti)管道間的交叉凈距(ju)不(bu)宜小于0.15m。
⑦. 管道埋(mai)深應在冰凍線(xian)以下。當無法實(shi)現時，應有可靠(kao)的(de)防凍保護措(cuo)施。
⑧. 設有補償器、閥門(men)及其他需維修的管道(dao)組成件，應將其布置在符合安全要(yao)求的井室中(zhong)，井內應有寬度大于或等于0.5m的維修空間(jian)。
⑨. 有加熱(re)保護的（如(ru)伴熱(re)）管道不(bu)應直接(jie)埋地，可設在管溝內(nei)。
⑩. 挖(wa)土共溝敷設管道(dao)的要求(qiu)應(ying)符(fu)合(he)現行國家(jia)標準GB50187《工(gong)業企業總平面設計(ji)規(gui)范》的規(gui)定。
?. 帶有(you)隔熱(re)(re)層及(ji)外(wai)護套(tao)(tao)的(de)埋(mai)地管(guan)道，布置時應有(you)足(zu)夠(gou)柔性(xing)，并在外(wai)套(tao)(tao)內有(you)內管(guan)熱(re)(re)脹(zhang)的(de)余(yu)地。無補償直埋(mai)方法(fa)，可用于溫度(du)小于或等于120℃的(de)D類流(liu)體的(de)管(guan)道，并應按國家現行(xing)直埋(mai)供熱(re)(re)管(guan)道標準的(de)規定進(jin)行(xing)設計與(yu)施工。
四、大(da)型(xing)管溝(gou)內管道布置
1. 管(guan)溝(gou)內管(guan)道布(bu)置必(bi)須符合的條件
①. 輸(shu)送介質無腐蝕、無毒以及非易(yi)(yi)燃易(yi)(yi)爆管道。
②. 不宜埋地、又(you)不宜架(jia)空布置的管道(dao)。
③. 正常地下水位低于溝底(di)。
④. 防止重組(zu)分(fen)氣(qi)體及有害氣(qi)體在溝內聚集(ji)，必要(yao)時(shi)在溝內填砂。
2. 管溝(gou)的設計
①. 管(guan)(guan)溝(gou)(gou)坡(po)度(du)：各種管(guan)(guan)溝(gou)(gou)溝(gou)(gou)底應(ying)有(you)不小于0.002的(de)縱向(xiang)坡(po)度(du)，管(guan)(guan)溝(gou)(gou)截面底部(bu)應(ying)有(you)0.05的(de)坡(po)度(du)。管(guan)(guan)溝(gou)(gou)最低處(chu)應(ying)設下(xia)水(shui)箅子和集水(shui)坑，以便將管(guan)(guan)道偶然泄漏或溝(gou)(gou)壁滲水(shui)排除。
②. 管溝溝蓋板應做(zuo)(zuo)成0.02的(de)橫向(xiang)雙落水(shui)(shui)坡度，當溝寬小于(yu)1.0m時(shi)可做(zuo)(zuo)成單坡，以便地面滲水(shui)(shui)排至溝外。
③. 管溝埋深：蓋板至設計地面的(de)覆(fu)土深不小于0.3m，車(che)行道路(lu)不小于0.5m。
④. 若管溝低于地下水位(wei)時(shi)，管溝應采取全防水結(jie)構(gou)。
⑤. 檢(jian)查井的(de)(de)設置場(chang)合：對裝有閥門或需要(yao)經常(chang)檢(jian)修的(de)(de)管件(jian)；直線部(bu)分相(xiang)隔100～150m（最(zui)大不(bu)超過200m）；管溝縱向坡度最(zui)低(di)點處。
⑥. 管(guan)溝內考慮自(zi)然通風，必(bi)要時(shi)通行管(guan)溝采用(yong)臨時(shi)機械通風。
3. 管溝中(zhong)管道閥門設(she)置
①. 管溝中管道排列要便于安裝維修。

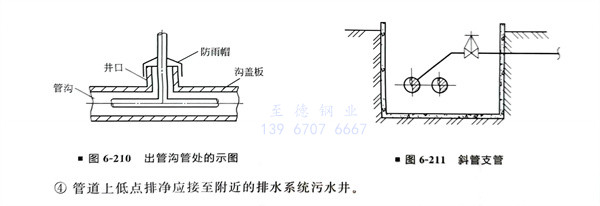

②. 管溝(gou)中管道(dao)穿出溝(gou)蓋板與地上管道(dao)相(xiang)接，需加垂直方向套管或搗制豎井至地面上0.5m，蓋板處需密封，頂部需加防雨帽（圖6-210）。
③. 檢查井的(de)人孔應布置在井的(de)邊緣四角位置。閥門宜立(li)裝(zhuang)、手(shou)輪朝上。管(guan)道布置應緊湊，如支管(guan)以45°與(yu)主管(guan)相接，閥門設在水平管(guan)上（圖6-211）。
④. 管道上低點排(pai)凈應接至附(fu)近的排(pai)水(shui)系(xi)統污水(shui)井(jing)。
五、GB50316《工業金屬(shu)管道設計(ji)規范》對溝內(nei)管道設計(ji)的要(yao)求
①. 可(ke)通行管(guan)(guan)溝的管(guan)(guan)道布置應符合以(yi)下(xia)規定(ding)。
a. 在無可靠的通風(feng)條件及無安全措(cuo)施時，不得在通行(xing)管溝內布(bu)置窒息(xi)性及B類流體(ti)的管道。
b. 溝內(nei)過(guo)道凈(jing)(jing)寬不(bu)宜小于0.7m，凈(jing)(jing)高(gao)不(bu)宜小于1.8m。
c. 對于(yu)長的管溝應設安全入(ru)口，每隔(ge)100m應設有人(ren)孔及直梯，必(bi)要時設安裝孔。
②. 不可通行管溝(gou)的(de)管道布置(zhi)應符合下列規定。
a. 當溝內(nei)布置經(jing)常操作(zuo)的(de)閥(fa)門時，閥(fa)門應布置在不影響通(tong)行的(de)地方，必要時可增設閥(fa)門伸長桿，將手輪(lun)引伸至靠近活動溝蓋背面的(de)高(gao)度處。
b. B類(lei)流體（按GB50316）的(de)管(guan)(guan)道(dao)不(bu)宜設(she)在(zai)密閉的(de)溝(gou)(gou)內(nei)。在(zai)明溝(gou)(gou)中不(bu)宜敷設(she)密度比環(huan)境空氣大的(de)B類(lei)氣體管(guan)(guan)道(dao)。當不(bu)可避(bi)免時，應在(zai)溝(gou)(gou)內(nei)填滿(man)細(xi)砂(sha)，并應定期檢查管(guan)(guan)道(dao)使用情(qing)況。
六(liu)、室外地下(xia)管道與鐵路道路及建筑物間的距離

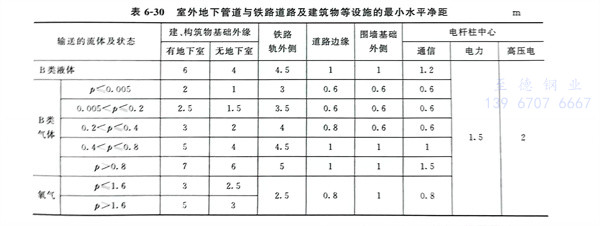

室外地下管道與鐵路道路及建筑物等設施的最小水平凈距見表6-30。
七(qi)、地下管道布(bu)置設(she)計工程實例

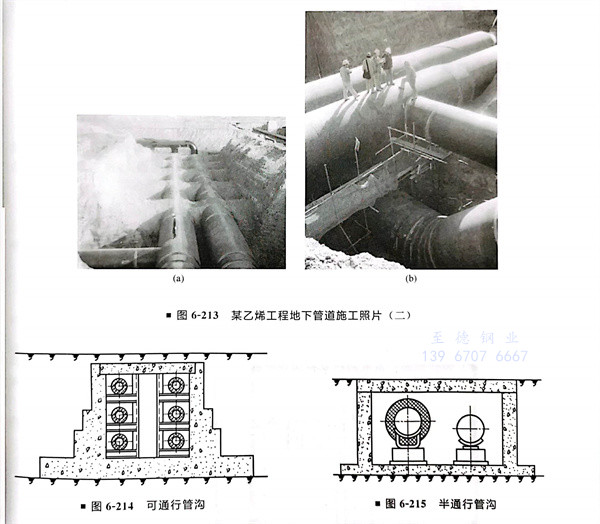

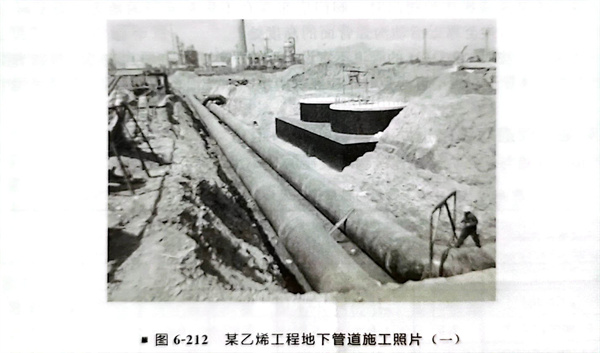

某乙烯工(gong)(gong)程地下(xia)管道施工(gong)(gong)照片（圖(tu)6-212、圖(tu)6-213）
管(guan)(guan)(guan)溝(gou)中敷(fu)(fu)設管(guan)(guan)(guan)道，當管(guan)(guan)(guan)道不宜于埋(mai)地或沿地面(mian)敷(fu)(fu)設，又(you)不可能架空敷(fu)(fu)設時，可敷(fu)(fu)設在管(guan)(guan)(guan)溝(gou)中。管(guan)(guan)(guan)溝(gou)的形式一般(ban)有如下三(san)種：可通(tong)行管(guan)(guan)(guan)溝(gou)（圖6-214）、半通(tong)行管(guan)(guan)(guan)溝(gou)（圖6-215）、不通(tong)行管(guan)(guan)(guan)溝(gou)。
半通(tong)行管(guan)溝的凈高一(yi)般(ban)小于(yu)(yu)1.6m，通(tong)道寬度一(yi)般(ban)采(cai)用(yong)0.6m左右。如果采(cai)用(yong)橫貫管(guan)溝斷面的支架時，其下面的凈高應(ying)不小于(yu)(yu)1m。
不(bu)(bu)通(tong)行管溝(gou)(gou)容積小(xiao)(xiao)，最小(xiao)(xiao)高度為(wei)0.45m，管子(zi)外表距溝(gou)(gou)底、溝(gou)(gou)頂和側墻的凈距及相鄰兩根管道凈距不(bu)(bu)應小(xiao)(xiao)于(yu)0.15m；管道只能(neng)布置(zhi)成單(dan)層，不(bu)(bu)能(neng)雙層或多層布置(zhi)，以便安(an)裝(zhuang)及檢修。
在管(guan)溝(gou)中敷設管(guan)道時，如同一(yi)地溝(gou)內有(you)幾層(ceng)(ceng)管(guan)道，敷設應從最(zui)(zui)下面(mian)一(yi)層(ceng)(ceng)開(kai)始，最(zui)(zui)好(hao)在下層(ceng)(ceng)的管(guan)道安裝、試壓、保溫(wen)等全部完成后，再進行上(shang)層(ceng)(ceng)管(guan)道的安裝。
用(yong)管(guan)(guan)溝敷設(she)管(guan)(guan)道的優點(dian)是：管(guan)(guan)道隱蔽，不(bu)占用(yong)空(kong)間位(wei)置；檢(jian)修(xiu)方便(bian)（與埋(mai)地敷設(she)比較）；距離短，節省材料。缺點(dian)是：管(guan)(guan)溝修(xiu)建(jian)費用(yong)較高，投資較大；管(guan)(guan)道安裝(zhuang)、檢(jian)修(xiu)不(bu)如架(jia)空(kong)敷設(she)方便(bian)；一(yi)般不(bu)適宜于(yu)敷設(she)輸送有(you)腐蝕性及有(you)爆炸性危(wei)險介(jie)質(zhi)的管(guan)(guan)道。
