一(yi)、軟管(guan)站的概(gai)念

  為吹掃、清潔、置換和維修等(deng)需要而設(she)置的(de)軟管站，一般由管道、閥(fa)門和軟管及其接頭組(zu)成(cheng)。使用介質通常為清潔水(shui)、蒸(zheng)汽、氮(dan)氣和壓縮空(kong)氣。根(gen)據(ju)需要，大多選用上述(shu)1～4種介質的(de)管線(xian)組(zu)成(cheng)。

二、軟管站(zhan)的位置(zhi)

  ①. 在(zai)裝置內的軟(ruan)管(guan)(guan)站(zhan)通(tong)常(chang)選用(yong)15～20m長的軟(ruan)管(guan)(guan)。軟(ruan)管(guan)(guan)站(zhan)的位置不應影響(xiang)正常(chang)通(tong)行、操作和維修(xiu)。如(ru)設在(zai)管(guan)(guan)廊的柱旁、靠近平(ping)臺的欄桿處、塔(ta)壁旁邊等。

  ②. 在塔附近，軟(ruan)管站可(ke)設(she)置在地面(mian)和(he)所有人孔的(de)操作平臺上。

  ③. 在(zai)(zai)爐(lu)(lu)子(zi)附近，軟管站(zhan)的設(she)計要求：圓筒(tong)爐(lu)(lu)，設(she)在(zai)(zai)地面(mian)(mian)上和主要操作(zuo)平臺上；箱(xiang)式爐(lu)(lu)，設(she)在(zai)(zai)地面(mian)(mian)上和主要操作(zuo)平臺的一端；多室的箱(xiang)式爐(lu)(lu)，設(she)在(zai)(zai)地面(mian)(mian)上和主要操作(zuo)平臺的一端。

  ④. 換熱(re)器和(he)泵區，應設在(zai)地(di)面上靠(kao)近柱子(zi)處。

  ⑤. 在框架上(shang)，軟(ruan)管站可設置在每層樓面上(shang)（或根據工藝的要求）。

  ⑥. 界區外軟管站的(de)位置應設在(zai)需(xu)要的(de)地方，如泵房、汽車裝車站或(huo)火車裝車站、界外管道的(de)吹掃口、置換接口附近(jin)，必(bi)要時(shi)可設在(zai)物料(liao)管道低(di)點(dian)排凈口處。

三、軟管站(zhan)管道(dao)布置設(she)計(ji)的一(yi)般要求

  ①. 軟管站的(de)各類管道宜從管廊上總管的(de)頂部引出(chu)。

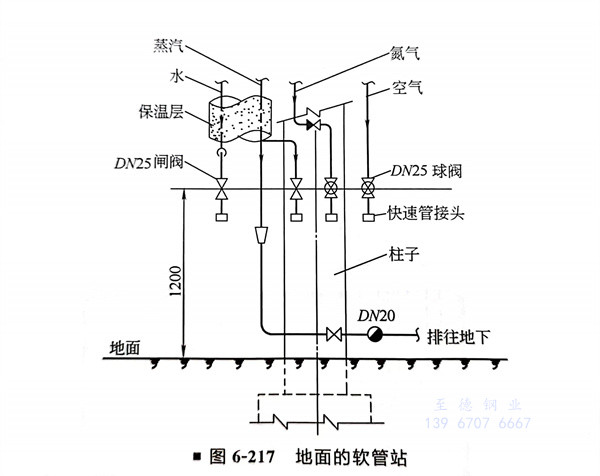

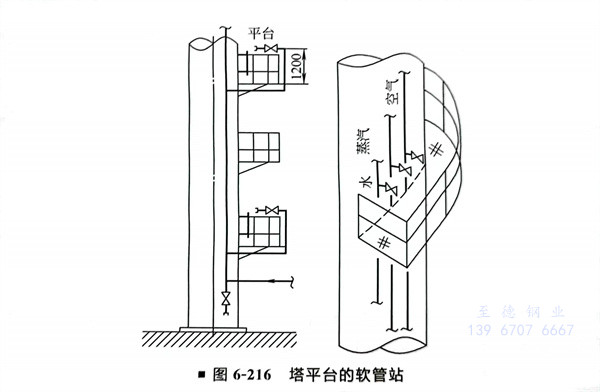

  ②. 軟(ruan)管站(zhan)的(de)切(qie)斷閥宜設在操作平臺或地面以上(shang)1.2m的(de)高度（圖6-216、圖6-217）。如(ru)軟(ruan)管站(zhan)高于管廊上(shang)的(de)總管時，可參(can)照塔(ta)平臺的(de)軟(ruan)管站(zhan)布置閥門。

  ③. 立式容器(qi)的(de)軟(ruan)管(guan)(guan)站宜布(bu)置(zhi)在立式容器(qi)及(ji)其平(ping)臺之間(jian)的(de)空(kong)隙內(nei)，其軟(ruan)管(guan)(guan)接頭應向下(xia)安(an)裝，若條件允許可水平(ping)安(an)裝，但軟(ruan)管(guan)(guan)連(lian)接管(guan)(guan)不得妨礙人孔蓋的(de)開(kai)啟。

  ④. 軟管(guan)站的管(guan)道一般均(jun)為DN25，特殊要求除外。管(guan)子(zi)、管(guan)件、閥門等材料選用應符合(he)管(guan)道等級規(gui)(gui)定。與軟管(guan)相(xiang)連接宜采用快速管(guan)接頭，各介(jie)質管(guan)道所(suo)用接頭的形式或規(gui)(gui)格(ge)宜有所(suo)區別(bie)。

  ⑤. 如(ru)果工藝或項目有要求，在某些介質的切斷閥前加裝(zhuang)止回閥。止回閥應安裝(zhuang)在水(shui)平管(guan)(guan)道上(shang)（見圖6-218中氮氣管(guan)(guan)線）。

  ⑥. 在(zai)寒冷地區(qu)為了防凍，宜將水管與蒸(zheng)汽管一起保溫，使(shi)蒸(zheng)汽管起到(dao)伴管的作(zuo)用，但兩管之(zhi)間(jian)應保持適當間(jian)距，使(shi)水管不凍結也不過(guo)熱即(ji)可(ke)。

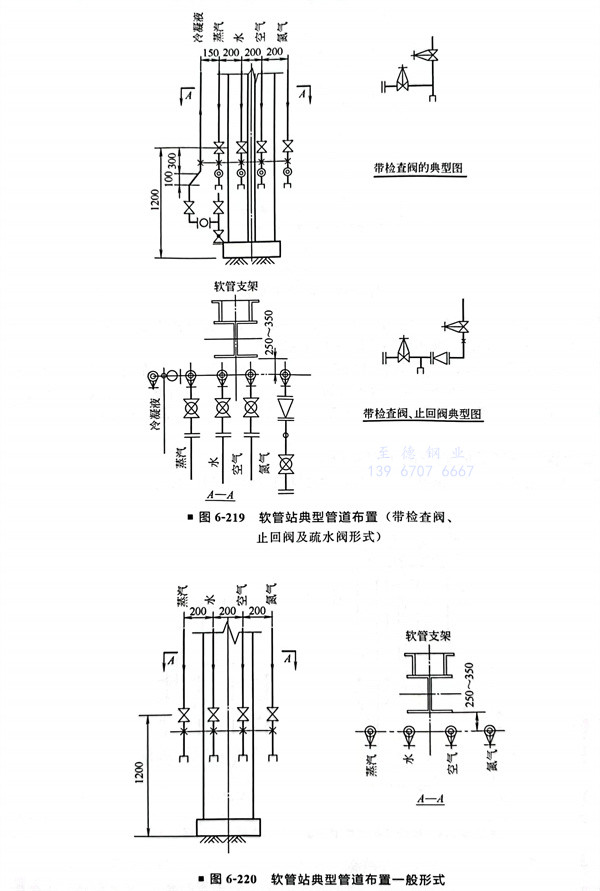

  ⑦. 布置位置低于蒸(zheng)(zheng)汽(qi)總(zong)管(guan)的軟管(guan)站的蒸(zheng)(zheng)汽(qi)管(guan)，當項目有要求(qiu)，可(ke)在其切(qie)斷(duan)閥前(qian)設(she)疏水(shui)閥組(zu)，隨時排(pai)放冷(leng)凝(ning)液，如圖6-219所(suo)示（如工(gong)藝要求(qiu)回(hui)收蒸(zheng)(zheng)汽(qi)冷(leng)凝(ning)液，即將疏水(shui)閥組(zu)后管(guan)線(xian)引(yin)回(hui)蒸(zheng)(zheng)汽(qi)冷(leng)凝(ning)液總(zong)管(guan)）。布置高(gao)于蒸(zheng)(zheng)汽(qi)總(zong)管(guan)的軟管(guan)站的蒸(zheng)(zheng)汽(qi)管(guan)不需設(she)疏水(shui)閥組(zu)。

四、常(chang)用軟管站(zhan)形(xing)式的典(dian)型圖工程實(shi)例

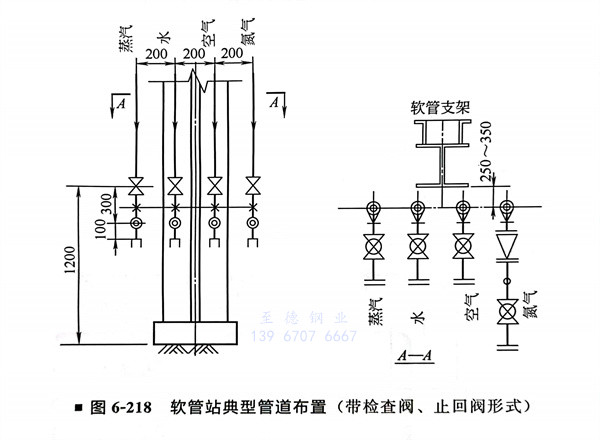

  大、中型乙烯工程(cheng)常用軟(ruan)管站的幾種形式參見圖6-218～圖6-220。
