蒸汽分配站(zhan)和供氣管的(de)布置（圖6-226）

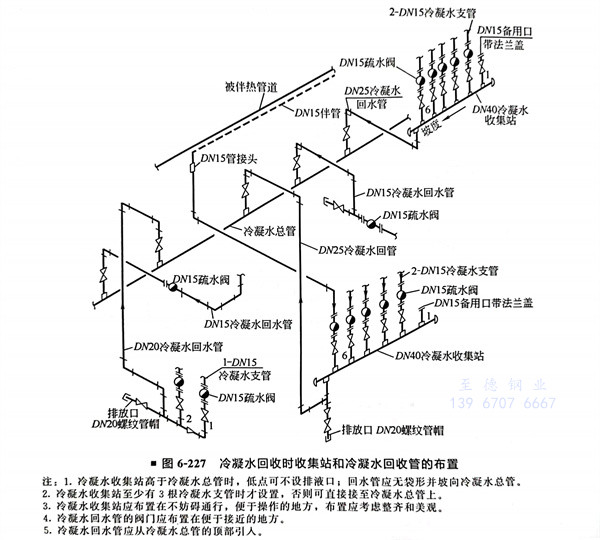

  冷凝水(shui)回收時收集站和(he)冷凝水(shui)回收管(guan)的布置(zhi)（圖6-227）

注：1. 冷凝(ning)水收集站高于冷凝(ning)水總(zong)管(guan)時(shi)，低點可不(bu)設排液(ye)口；回水管(guan)應無袋(dai)形(xing)并(bing)坡向冷凝(ning)水總(zong)管(guan)。

     2. 冷(leng)凝水(shui)(shui)收集站至少有3根冷(leng)凝水(shui)(shui)支管(guan)時才設置，否(fou)則可直(zhi)接接至冷(leng)凝水(shui)(shui)總管(guan)上。

     3. 冷凝水(shui)收集(ji)站應布(bu)置在不妨礙通行，便于操作的(de)地(di)方，布(bu)置應考慮整齊和美觀。

    4. 冷凝水(shui)回(hui)水(shui)管的閥門(men)應布(bu)置(zhi)在便于接近(jin)的地方。

   5. 冷(leng)(leng)凝(ning)水回水管應從冷(leng)(leng)凝(ning)水總(zong)管的頂部引人。

  熱水分配站(zhan)限流孔板的(de)錯誤設計

  有的設計人員為(wei)每(mei)根伴(ban)熱(re)供(gong)管都(dou)增加(jia)了限(xian)流(liu)孔板，這是沒有真正理解限(xian)流(liu)孔板的作(zuo)用，其(qi)實只有在(zai)同一個熱(re)水(shui)分(fen)配站上最短熱(re)水(shui)伴(ban)管當(dang)量(liang)長度小于最長伴(ban)管當(dang)量(liang)長度70％的時(shi)候，才在(zai)較短管線(xian)上增加(jia)限(xian)流(liu)孔板或截止閥才有作(zuo)用，否則既浪費(fei)又不起作(zuo)用。
