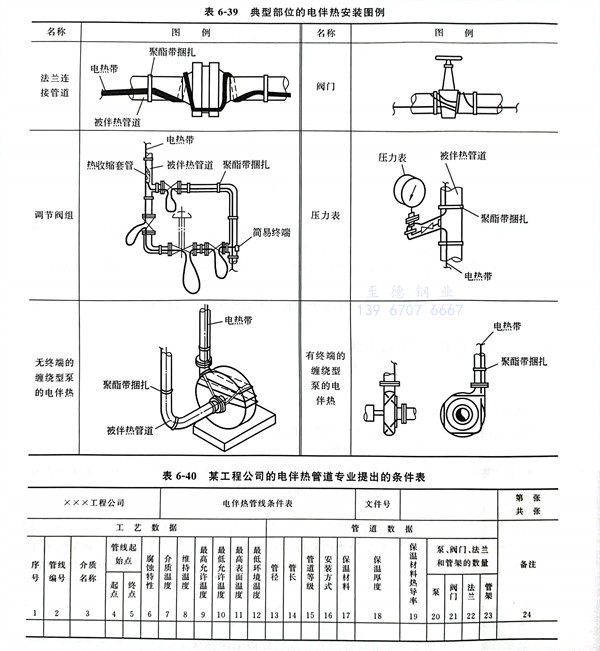

典型部位的電伴熱安裝圖(tu)例(li)見表6-39。

某工程公司的電伴熱(re)設(she)計程序

 1. 電伴熱在(zai)管(guan)道布置圖上注明(ming)的方式

   在(zai)進行(xing)電(dian)伴熱(re)系統的(de)設(she)計時(shi)，壓力管道專業在(zai)管道布(bu)置圖(tu)上(shang)一(yi)般用管線(xian)號(hao)末端伴熱(re)代(dai)號(hao)ET（按PID圖(tu)規定）注明的(de)方式表示(shi)。有時(shi)同時(shi)也沿(yan)管線(xian)添加虛線(xian)表示(shi)。

 2. 電伴熱系統設計(ji)工作程序

   填(tian)寫(xie)電伴(ban)熱管線條件表(biao)（填(tian)寫(xie)順序：工藝專業→管道專業→電氣專業）。

   電(dian)伴(ban)熱條件：管(guan)(guan)(guan)道(dao)專業(ye)所(suo)提(ti)的電(dian)伴(ban)熱條件，通(tong)常是填寫電(dian)伴(ban)熱管(guan)(guan)(guan)線條件表和提(ti)供有(you)電(dian)伴(ban)熱管(guan)(guan)(guan)線的管(guan)(guan)(guan)道(dao)布(bu)置圖和軸(zhou)測(ce)圖，以協助電(dian)氣專業(ye)人(ren)員(yuan)進行(xing)電(dian)伴(ban)熱設計工作。電(dian)伴(ban)熱管(guan)(guan)(guan)線條件表由工藝、管(guan)(guan)(guan)道(dao)專業(ye)共同(tong)完(wan)成。

 表中的內容包括以下幾項。

   ①. 電伴熱管(guan)線(xian)號。

   ②. 電伴(ban)熱(re)管(guan)(guan)線(xian)的位置。管(guan)(guan)道(dao)(dao)(dao)布(bu)置圖上一般已標出(chu)電伴(ban)熱(re)管(guan)(guan)線(xian)，管(guan)(guan)道(dao)(dao)(dao)專業(ye)只(zhi)需(xu)(xu)把(ba)管(guan)(guan)道(dao)(dao)(dao)布(bu)置圖提(ti)供(gong)給(gei)電氣專業(ye)即可(ke)。當管(guan)(guan)道(dao)(dao)(dao)布(bu)置比較復雜，如(ru)果需(xu)(xu)要，管(guan)(guan)道(dao)(dao)(dao)專業(ye)應(ying)協助電氣專業(ye)在(zai)管(guan)(guan)道(dao)(dao)(dao)布(bu)置圖上找出(chu)相應(ying)的管(guan)(guan)線(xian)。

   ③. 電(dian)伴熱的(de)設計（包括材料統(tong)計）由電(dian)氣專(zhuan)業完成。為了統(tong)計的(de)準確，管道專(zhuan)業還(huan)應(ying)提供需要(yao)電(dian)伴熱管線的(de)軸測圖。

   ④. 提供(gong)管(guan)道保溫工程規(gui)定。

 電伴熱(re)管線條件表舉例見表 6-40
