一、靜電接地的概念(nian)

  靜電(dian)(dian)是(shi)指工業(ye)靜電(dian)(dian)，即生產、儲運過程(cheng)中在物(wu)料、裝置、人體、器材和(he)構筑物(wu)上產生和(he)積累起來的(de)靜電(dian)(dian)，雷電(dian)(dian)不屬(shu)于工業(ye)靜電(dian)(dian)范疇。

  靜電(dian)接地系統(tong)可用一個(ge)簡單(dan)的模型來說(shuo)明，如圖(tu)6-263所示。

二、管廊的靜電接地

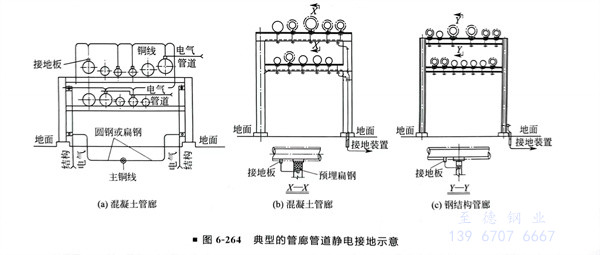

  ①. 管(guan)廊(lang)(lang)上(shang)的(de)(de)管(guan)道靜電接(jie)(jie)(jie)(jie)(jie)地是(shi)通過接(jie)(jie)(jie)(jie)(jie)在管(guan)道上(shang)的(de)(de)接(jie)(jie)(jie)(jie)(jie)地銅線(xian)(xian)接(jie)(jie)(jie)(jie)(jie)至(zhi)管(guan)廊(lang)(lang)柱(zhu)或梁上(shang)的(de)(de)接(jie)(jie)(jie)(jie)(jie)地端子(zi)，再接(jie)(jie)(jie)(jie)(jie)至(zhi)接(jie)(jie)(jie)(jie)(jie)地干線(xian)(xian)來(lai)完(wan)成的(de)(de)，為達到迅速導走靜電的(de)(de)目的(de)(de)，管(guan)廊(lang)(lang)上(shang)凡(fan)需靜電接(jie)(jie)(jie)(jie)(jie)地的(de)(de)管(guan)子(zi)都應直(zhi)接(jie)(jie)(jie)(jie)(jie)在管(guan)子(zi)上(shang)焊接(jie)(jie)(jie)(jie)(jie)線(xian)(xian)板（圖6-264）。

  ②. 管廊上管道(dao)靜電(dian)接(jie)地(di)點(dian)，必須(xu)與靜電(dian)接(jie)地(di)總線（或(huo)接(jie)地(di)極）相(xiang)連，因(yin)此相(xiang)應在此位置上的柱或(huo)梁(liang)要設(she)接(jie)地(di)端(duan)子，需靜電(dian)接(jie)地(di)的管道(dao)要加焊接(jie)地(di)板。

三、工(gong)藝裝置內的靜電接地

 ①. 工藝(yi)裝(zhuang)置內管道的靜(jing)電接(jie)地主(zhu)要通過設備(bei)(bei)的靜(jing)電接(jie)地來實現，設備(bei)(bei)的靜(jing)電接(jie)地板由(you)設備(bei)(bei)專(zhuan)業設計(ji)。管道專(zhuan)業在管口方位圖(tu)上表示，并向電氣專(zhuan)業提供設備(bei)(bei)布置圖(tu)。

 ②. 廠內管線(xian)進入工藝(yi)裝置或建筑物按防雷設計要(yao)求均有接(jie)地，已(yi)滿足(zu)靜電接(jie)地要(yao)求。

   a. 廠內(nei)管(guan)(guan)(guan)線(xian)帶的(de)靜電接地一般(ban)要單(dan)獨(du)設(she)計，要引起重視(shi)以免漏項。管(guan)(guan)(guan)線(xian)接地點大致在三個地方(fang)要注意：接入泵(beng)過濾(lv)器(qi)、緩沖器(qi)等設(she)備(bei)處是(shi)靜電量的(de)變化所在，也(ye)是(shi)接地方(fang)便處；管(guan)(guan)(guan)線(xian)的(de)分(fen)岔處一般(ban)考慮為(wei)接地點；平行的(de)管(guan)(guan)(guan)線(xian)直管(guan)(guan)(guan)段一般(ban)80～100m的(de)間隔處支架上設(she)有管(guan)(guan)(guan)線(xian)支座，也(ye)是(shi)方(fang)便的(de)接地點。

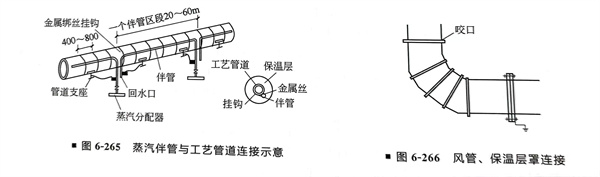

   b. 當有蒸汽(qi)伴管時(shi)，與其工藝(yi)管道的(de)連接可參見(jian)圖6-265。

   c. 常(chang)規的做法參(can)見圖6-266。

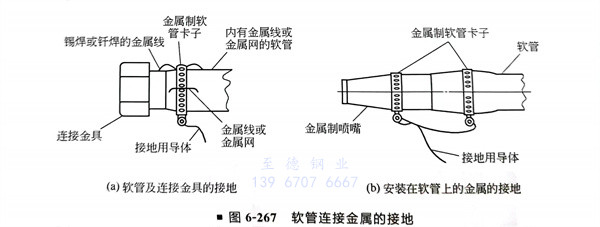

   d. 強調非(fei)導體管段上(shang)(shang)的金屬(shu)件必須(xu)接(jie)地，尤其中(zhong)間的金屬(shu)接(jie)頭(tou)不要遺忘，以防造成靜(jing)電積(ji)聚。對軟(ruan)管上(shang)(shang)金屬(shu)的接(jie)地參見圖(tu)6-267。

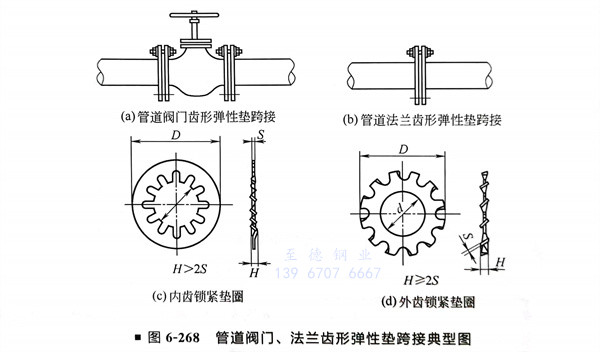

 ③. 管(guan)道通(tong)過(guo)法蘭(lan)連(lian)接(jie)(jie)、焊(han)接(jie)(jie)和螺(luo)紋連(lian)接(jie)(jie)等方式與設備相連(lian)，對于法蘭(lan)連(lian)接(jie)(jie)，一般情況下是法蘭(lan)通(tong)過(guo)螺(luo)栓(shuan)、螺(luo)母(mu)的連(lian)接(jie)(jie)可將靜電導走，并不(bu)需(xu)要另(ling)外進行法蘭(lan)跨接(jie)(jie)線設計。在螺(luo)栓(shuan)連(lian)接(jie)(jie)處，如果導電效果不(bu)良時(shi)，可在法蘭(lan)螺(luo)栓(shuan)上增設金屬齒形(xing)墊(dian)的方法加以解決(jue)（圖6-268）。

 ④. 當工藝物料有(you)特殊要(yao)求或(huo)法(fa)蘭連接(jie)(jie)(jie)的(de)管道系統(tong)為絕緣狀態，法(fa)蘭的(de)跨接(jie)(jie)(jie)線就要(yao)進行設(she)計，以確保(bao)靜電能迅(xun)速通過法(fa)蘭跨接(jie)(jie)(jie)線傳(chuan)導至設(she)備(bei)接(jie)(jie)(jie)地板(ban)導走。對(dui)于管道與設(she)備(bei)管口(kou)(kou)相連處的(de)法(fa)蘭跨接(jie)(jie)(jie)，由(you)于其管口(kou)(kou)一(yi)般沒有(you)接(jie)(jie)(jie)地板(ban)，管口(kou)(kou)端(duan)跨接(jie)(jie)(jie)線纏(chan)在(zai)螺栓上用(yong)螺母(mu)壓緊，必要(yao)時(shi)加用(yong)金屬齒形墊。

 ⑤. 有(you)的工程公(gong)司，管道(dao)法蘭跨接(jie)線設計管道(dao)專業僅出設計說明，發標準(zhun)圖和統計接(jie)地板和跨接(jie)線材料。

四、法蘭跨接(jie)線設計

法蘭跨(kua)接(jie)線連接(jie)方式(shi)很(hen)多，本節只推(tui)薦其中(zhong)兩種常規跨(kua)接(jie)方式(shi)和一種特殊跨(kua)接(jie)方式(shi)。

①. 法蘭跨接(jie)方式如圖(tu)6-269、圖(tu)6-270所示。

  注：跨接線(xian)推薦使用(yong)(yong)電氣(qi)專(zhuan)業常用(yong)(yong)多股銅(tong)芯聚氯(lv)乙烯絕緣電線(xian)，截面積6m㎡16m㎡或25m㎡（最(zui)小可(ke)用(yong)(yong)截面積大于2.5m㎡）電線(xian)以及Φ6mm圓(yuan)鋼皆可(ke)酌情(qing)選用(yong)(yong)。

 ②. 閥門或(huo)特殊件跨(kua)接如圖(tu)6-271所(suo)示(shi)。

 ③. 當(dang)業(ye)主有特(te)殊(shu)要求(qiu)時或工藝(yi)特(te)別強調(diao)的狀況(kuang)下，可以考慮另(ling)一(yi)種跨(kua)接方式，即特(te)殊(shu)物料(liao)的閥門或特(te)殊(shu)件(jian)跨(kua)接，如圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注(zhu)：跨接(jie)線(xian)推薦使用電(dian)(dian)氣專業常(chang)用多股銅(tong)芯聚(ju)氯乙烯絕緣電(dian)(dian)線(xian)，截(jie)面積6m16m㎡或25m㎡（最(zui)小可用截(jie)面積大于2.5m㎡）電(dian)(dian)線(xian)以及6mm 圓(yuan)鋼皆(jie)可酌情選用。
