一、裝置內構筑物的類型
裝置內構筑(zhu)物包括(kuo)管(guan)(guan)架（包括(kuo)管(guan)(guan)廊）框架、平臺梯子、放空煙囪，防火(huo)墻(qiang)、管(guan)(guan)溝、圍堰等。
二、構筑物布置(zhi)設計(ji)的一般(ban)要求
①. 在構(gou)架(jia)上布(bu)置(zhi)設(she)備時，應結合(he)結構(gou)設(she)計(ji)布(bu)置(zhi)設(she)備的(de)支座梁，且應將尺寸相(xiang)同或相(xiang)近的(de)設(she)備布(bu)置(zhi)在同一層構(gou)架(jia)上。
②. 靠近管(guan)廓(kuo)的(de)構架(jia)立(li)柱宜與管(guan)廓(kuo)立(li)柱對齊。
③. 構(gou)架的(de)層(ceng)高應符合的(de)要(yao)(yao)求：生產過程要(yao)(yao)求設(she)備布置(zhi)的(de)高度(du)；設(she)備操作(zuo)和檢修的(de)必要(yao)(yao)高度(du)；管(guan)(guan)道(dao)布置(zhi)的(de)高度(du)（包括與(yu)管(guan)(guan)廊相(xiang)連管(guan)(guan)道(dao)的(de)高度(du)）。
④. 裝置(zhi)的可燃氣體、液化(hua)烴和(he)可燃液體設(she)備采(cai)用多層(ceng)構架布置(zhi)時，除工(gong)藝要求(qiu)外，其構架不宜超過4層(ceng)（含地面層(ceng)）。當工(gong)藝對設(she)備布置(zhi)有特殊要求(qiu)（如(ru)重力流要求(qiu)）時，構架層(ceng)數不受此限。
三、框架的布置設計
1. 框架的(de)類(lei)型
框(kuang)(kuang)(kuang)架按設(she)(she)(she)備布(bu)(bu)(bu)置(zhi)(zhi)需要(yao)可(ke)以(yi)和管廊(lang)結(jie)合在(zai)一起布(bu)(bu)(bu)置(zhi)(zhi)，如(ru)管廊(lang)下布(bu)(bu)(bu)置(zhi)(zhi)機、泵(beng)，管廊(lang)的管道在(zai)泵(beng)的上方(fang)，管道上方(fang)第一層框(kuang)(kuang)(kuang)架布(bu)(bu)(bu)置(zhi)(zhi)高位(wei)容器(qi)(qi)，第二層布(bu)(bu)(bu)置(zhi)(zhi)冷(leng)卻(que)器(qi)(qi)和換熱器(qi)(qi)，最上一層布(bu)(bu)(bu)置(zhi)(zhi)空冷(leng)器(qi)(qi)或冷(leng)凝冷(leng)卻(que)器(qi)(qi)。框(kuang)(kuang)(kuang)架也可(ke)以(yi)獨立(li)布(bu)(bu)(bu)置(zhi)(zhi)。根據各(ge)類設(she)(she)(she)備要(yao)求設(she)(she)(she)置(zhi)(zhi)，如(ru)塔框(kuang)(kuang)(kuang)架、反應(ying)器(qi)(qi)框(kuang)(kuang)(kuang)架、換熱設(she)(she)(she)備和容器(qi)(qi)框(kuang)(kuang)(kuang)架等。
2. 框架的結構尺寸(cun)
框(kuang)(kuang)架(jia)(jia)(jia)的(de)結構尺(chi)寸(cun)，按設(she)備(bei)的(de)不同要(yao)求(qiu)(qiu)確定(ding)，在管廊附近的(de)框(kuang)(kuang)架(jia)(jia)(jia)，其柱距與管廊柱距對齊為(wei)宜，一般為(wei)6m。框(kuang)(kuang)架(jia)(jia)(jia)跨度(du)隨(sui)架(jia)(jia)(jia)空設(she)備(bei)要(yao)求(qiu)(qiu)不同而(er)異(yi)。框(kuang)(kuang)架(jia)(jia)(jia)的(de)高度(du)應(ying)滿足設(she)備(bei)的(de)工藝(yi)操作、設(she)備(bei)的(de)安裝(zhuang)檢修和敷(fu)設(she)管道(dao)的(de)要(yao)求(qiu)(qiu)。框(kuang)(kuang)架(jia)(jia)(jia)的(de)層(ceng)高。按最大設(she)備(bei)要(yao)求(qiu)(qiu)確定(ding)，但(dan)在布置(zhi)(zhi)設(she)備(bei)時(shi)盡可(ke)能將尺(chi)寸(cun)相近似的(de)設(she)備(bei)布置(zhi)(zhi)在同一層(ceng)框(kuang)(kuang)架(jia)(jia)(jia)上，而(er)且(qie)要(yao)考慮設(she)備(bei)支座梁(liang)的(de)位(wei)置(zhi)(zhi)，使(shi)其經濟合理(li)。
四、平臺(tai)梯子的(de)布置(zhi)設計(ji)
①. 在需要(yao)操作和經(jing)常維修的場所應(ying)設置平(ping)臺(tai)和梯子并(bing)按防火(huo)要(yao)求(qiu)設置安全(quan)梯。
②. 在設備和(he)管道上(shang)，操(cao)(cao)作中(zhong)需要維修、檢(jian)查(cha)、調節和(he)觀察的(de)地方，如人孔(kong)、手孔(kong)、塔、法蘭、調節閥(fa)(fa)、安全閥(fa)(fa)、取樣點、流量(liang)孔(kong)板(ban)、液面計、工藝盲板(ban)，經常操(cao)(cao)作的(de)閥(fa)(fa)門和(he)需要用機械清理(li)的(de)管道轉彎(wan)處都應設置(zhi)平臺(tai)和(he)梯子。
③. 對平臺的尺寸要(yao)求
a. 一般(ban)平臺寬度(du)不應小(xiao)于(yu)(yu)0.8m，平臺上凈(jing)空不應小(xiao)于(yu)(yu)2.2m。
b. 相鄰塔(ta)器(qi)的平臺標(biao)高應(ying)盡量一樣(yang)，布置成聯合平臺。
c. 為設備人(ren)孔、手孔設置的平臺，與人(ren)孔中心(xin)的距離(li)宜(yi)為0.6～1.2m，不宜(yi)大(da)于(yu)1.5m；與手孔的距離(li)不宜(yi)大(da)于(yu)0.8～1.4m。
d. 為設(she)備加(jia)料口設(she)置(zhi)的平臺，距料口頂不宜大(da)于1.0m。
e. 裝設(she)在(zai)設(she)備上的平(ping)臺不應妨礙(ai)設(she)備的檢(jian)修，否則，應做(zuo)成可(ke)拆(chai)卸式的。
f. 為立式換熱(re)器設置的平臺與上部管箱法蘭或管箱蓋(gai)的距離(li)不宜大于1.5m。
g. 為了便于檢修水(shui)箱內的管束，水(shui)箱上的平(ping)臺應(ying)是可拆卸的。
④. 梯子的設置要(yao)求
a. 廠房和(he)框架的(de)(de)主要梯(ti)子和(he)操(cao)作頻(pin)繁的(de)(de)平(ping)臺(tai)的(de)(de)梯(ti)子應(ying)采用斜(xie)(xie)梯(ti)。成組(zu)布置(zhi)的(de)(de)塔的(de)(de)聯(lian)合平(ping)臺(tai)，宜(yi)采用斜(xie)(xie)梯(ti)。其他場合可(ke)設直(zhi)梯(ti)、并應(ying)按疏(shu)散(san)和(he)安全(quan)要求設置(zhi)安全(quan)疏(shu)散(san)梯(ti)。
b. 在(zai)設(she)(she)(she)置平臺有困難而(er)又需(xu)要操作和維(wei)修的地方可(ke)設(she)(she)(she)置直梯，如在(zai)設(she)(she)(she)備上安裝的壓力計、溫度(du)(du)計，不經常打開的手(shou)孔，液位控制器在(zai)2.0～3.5m之(zhi)間，以(yi)及為地下設(she)(she)(she)備設(she)(she)(she)置的地坑深度(du)(du)為2.0m以(yi)上等處。
⑤. 梯子的(de)尺(chi)寸(cun)要求(qiu)
a. 斜梯的(de)角度(du)一般為(wei)45°，由于(yu)條件限(xian)制也(ye)可55°，每段(duan)斜梯的(de)高(gao)度(du)不宜大于(yu)5m。超過(guo)5m時可設梯間(jian)平臺，分(fen)段(duan)設梯子。
b. 斜(xie)梯的(de)寬度不(bu)應小于0.7m。
c. 直梯的寬度(du)宜為0.4～0.6m。
d. 設(she)(she)備上的直梯(ti)宜從(cong)側面通向平臺(tai)。每段直梯(ti)的高度不應(ying)大于8m。超過8m時必須設(she)(she)梯(ti)間平臺(tai)，分段設(she)(she)梯(ti)子(zi)。
根據GB 4053.1-2009“單段梯(ti)及(ji)多段梯(ti)的(de)梯(ti)高(gao)均應(ying)不大于(yu)15m”結(jie)合石(shi)油化工裝置的(de)特點，規定作為操(cao)作梯(ti)每段梯(ti)子(zi)的(de)高(gao)度(du)不宜大于(yu)10m；作為安全疏散梯(ti)的(de)每段梯(ti)子(zi)的(de)高(gao)度(du)可大于(yu)10m，但不應(ying)大于(yu)15m。
⑥. 超過2m的直梯應設(she)安全護籠。
⑦. 平臺(tai)的(de)防護欄(lan)桿高(gao)度(du)為1m，20m以(yi)上平臺(tai)的(de)防護欄(lan)桿高(gao)度(du)一(yi)般為1.2m。防護欄(lan)桿為固定式設施。對(dui)于影(ying)響檢修的(de)欄(lan)桿，應采用可拆(chai)卸式的(de)。
⑧. 根據(ju)GB50160防火規(gui)范要(yao)求，甲(jia)、乙(yi)、丙(bing)類塔區聯(lian)合平臺(tai)以及其他工藝設(she)備和大(da)型(xing)容器(qi)(qi)或容器(qi)(qi)組的平臺(tai)，均應設(she)置不(bu)少于(yu)兩(liang)個通(tong)往(wang)地面的梯(ti)子，作(zuo)為安全(quan)出(chu)口，各安全(quan)口的距(ju)離不(bu)應大(da)于(yu)25m。但對不(bu)大(da)于(yu)8m的甲(jia)類平臺(tai)和長(chang)度不(bu)大(da)于(yu)15m的乙(yi)、丙(bing)類平臺(tai)可只設(she)一個梯(ti)子，相鄰的框架、平臺(tai)宜(yi)根據(ju)安全(quan)疏(shu)散的需要(yao)用走橋連通(tong)。
⑨. 根據GB50160防火規范要求：進、出裝(zhuang)置的可燃(ran)氣體(ti)、液化烴和可燃(ran)液體(ti)的管道，在(zai)裝(zhuang)置的邊界處應設隔斷閥和8字盲板，在(zai)隔斷閥處應設平臺，長度等于(yu)或大于(yu)8m的平臺應在(zai)兩個方向設梯子。
⑩. 平臺(tai)荷重(zhong)一般(ban)為200kgf／㎡，對于供(gong)檢(jian)修(xiu)用的平臺(tai)一般(ban)按400k0kgf/㎡均布載荷設(she)計(ji)。對于大(da)型設(she)備應按其最(zui)大(da)部(bu)件荷重(zhong)與土建(jian)專業商定。
五、梯子、平臺、活(huo)動(dong)梯子平臺的設計部位

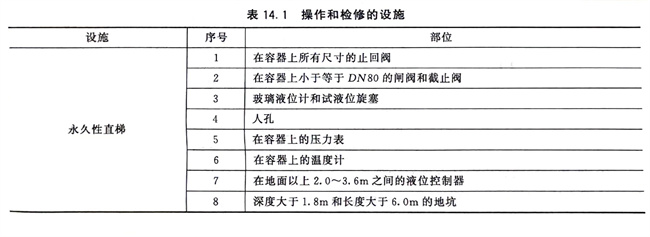

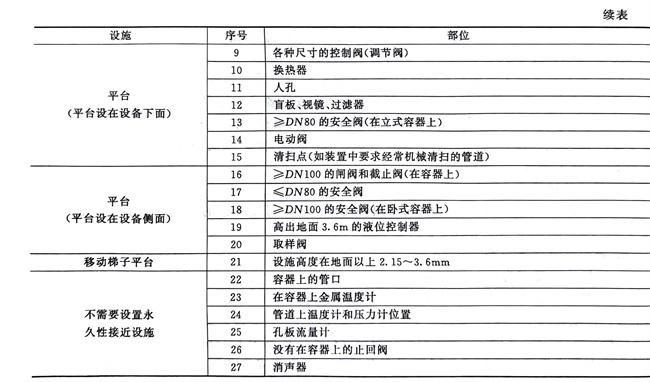

操(cao)作、檢修(xiu)用梯(ti)子(zi)、平臺、活動(dong)梯(ti)子(zi)平臺的設計部位見(jian)表14.1。
六、放(fang)空煙囪的(de)布置設計
①. 可(ke)燃(ran)氣體及有害(hai)氣體的(de)排放要(yao)求(qiu)和高度，應(ying)符合(he)現行GB 16297《大氣污染綜合(he)排放標準》、GB 50160《石油化工(gong)企業設(she)計防火規范(fan)》或項(xiang)目建設(she)所在國家或地區的(de)規范(fan)要(yao)求(qiu)。
②. 放空用煙囪(cong)應設(she)置(zhi)在(zai)裝置(zhi)的一端或(huo)邊(bian)緣地區(qu)，且位于裝置(zhi)常(chang)年最小(xiao)頻率風向的上風側(ce)。
③. 放空(kong)用(yong)煙囪與周圍平(ping)臺的位置關(guan)系應符合下列(lie)要求：

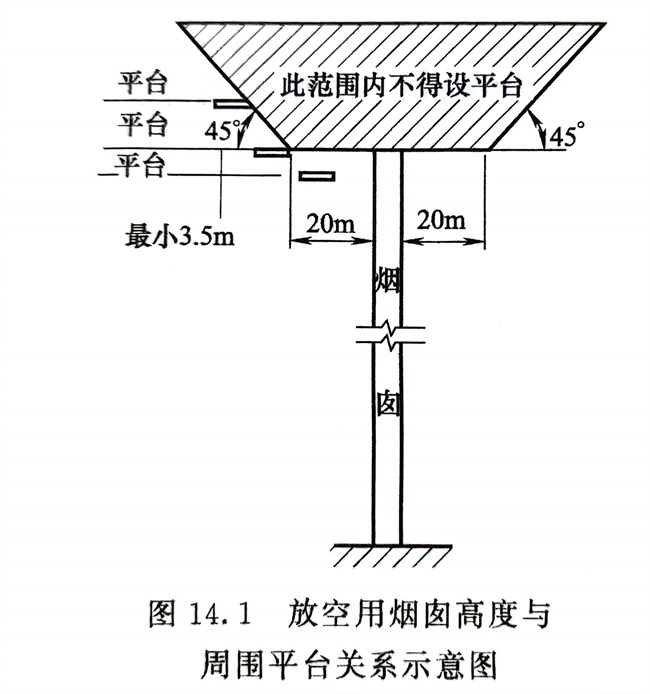

a. 如(ru)在煙(yan)囪頂(ding)部(bu)外緣水平(ping)方向20m范圍(wei)內布置(zhi)平(ping)臺，煙(yan)囪頂(ding)部(bu)至少高出平(ping)臺3.5m，如(ru)圖14.1所示，如(ru)平(ping)臺上還有操(cao)作室，煙(yan)囪應高出操(cao)作室的屋頂(ding)2m。
b. 如在煙囪(cong)頂部外緣算起水(shui)平方(fang)向20m以外布置(zhi)平臺，平臺應按圖14.1的要求(qiu)設置(zhi)。
