馬氏體不銹鋼(gang)同鐵素(su)體不銹鋼和奧氏(shi)體不銹鋼的特性不同，馬氏體不銹(xiu)鋼管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬(ma)氏體不銹鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

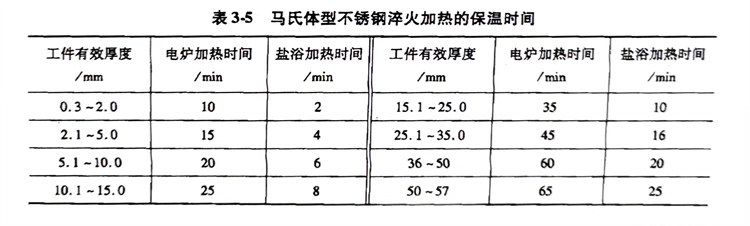

  馬氏(shi)體(ti)不銹鋼管(guan)的(de)(de)(de)淬火(huo)(huo)(huo)加(jia)熱(re)(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)對淬火(huo)(huo)(huo)后鋼的(de)(de)(de)硬度(du)(du)影響很大(da)，一般(ban)來說隨加(jia)熱(re)(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)的(de)(de)(de)升(sheng)高硬度(du)(du)增(zeng)加(jia)。淬火(huo)(huo)(huo)時，淬火(huo)(huo)(huo)加(jia)熱(re)(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)升(sheng)到(dao)臨界(jie)(jie)點(dian)以上，使(shi)(shi)碳(tan)化物(wu)(wu)固(gu)溶到(dao)奧(ao)(ao)氏(shi)體(ti)中。在(zai)升(sheng)溫(wen)(wen)(wen)(wen)(wen)使(shi)(shi)碳(tan)化物(wu)(wu)固(gu)溶時，碳(tan)擴散速度(du)(du)較慢，為得到(dao)均(jun)勻的(de)(de)(de)奧(ao)(ao)氏(shi)體(ti)組織，加(jia)熱(re)(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)一般(ban)要比臨界(jie)(jie)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)高50℃以上，而(er)且(qie)還必(bi)須有一定的(de)(de)(de)保溫(wen)(wen)(wen)(wen)(wen)時間(jian)，以便使(shi)(shi)碳(tan)化物(wu)(wu)充分、均(jun)勻地溶解。馬氏(shi)體(ti)不銹鋼淬火(huo)(huo)(huo)加(jia)熱(re)(re)保溫(wen)(wen)(wen)(wen)(wen)時間(jian)見(jian)表3-5。但是加(jia)熱(re)(re)保溫(wen)(wen)(wen)(wen)(wen)時間(jian)過長(chang)、加(jia)熱(re)(re)溫(wen)(wen)(wen)(wen)(wen)度(du)(du)過高，會使(shi)(shi)馬氏(shi)體(ti)組織不均(jun)勻，殘留(liu)奧(ao)(ao)氏(shi)體(ti)組織增(zeng)多。殘留(liu)奧(ao)(ao)氏(shi)體(ti)在(zai)加(jia)工和使(shi)(shi)用時，會發生(sheng)馬氏(shi)體(ti)相變，從(cong)而(er)造成(cheng)工件(jian)的(de)(de)(de)尺(chi)寸發生(sheng)變化。碳(tan)含量(liang)越高，殘留(liu)奧(ao)(ao)氏(shi)體(ti)量(liang)越多。

  馬氏體不銹鋼(gang)管是熱(re)(re)(re)(re)裂(lie)紋(wen)敏感性(xing)鋼(gang)種，在低溫(wen)時熱(re)(re)(re)(re)導率(lv)低，快速(su)加熱(re)(re)(re)(re)易產(chan)生裂(lie)紋(wen)，因(yin)此在淬火加熱(re)(re)(re)(re)大斷面和碳(tan)含量高的材料(liao)時應該先預(yu)熱(re)(re)(re)(re)，預(yu)熱(re)(re)(re)(re)溫(wen)度為(wei)600～800℃，時間為(wei)1～3h，然(ran)后再快速(su)升溫(wen)。因(yin)為(wei)高溫(wen)加熱(re)(re)(re)(re)時不銹鋼(gang)熱(re)(re)(re)(re)導率(lv)變好(hao)，為(wei)減少高溫(wen)加熱(re)(re)(re)(re)氧化(hua)也應在預(yu)熱(re)(re)(re)(re)后迅速(su)升溫(wen)。Cr13型不銹鋼(gang)最好(hao)進行兩次預(yu)熱(re)(re)(re)(re)（第一次為(wei)550～670℃，第二(er)次為(wei)750～800℃）。

  馬氏體不銹鋼(gang)管在高溫加熱(re)(re)時，應注(zhu)意防止表(biao)面脫碳，一般應在帶(dai)有保(bao)護氣氛(fen)的(de)電(dian)爐中加熱(re)(re)，有條件的(de)情況下最好在真空電(dian)爐中加熱(re)(re)。淬火和回火后(hou)還要進行(xing)機械加工的(de)工件允(yun)許在鹽浴爐中加熱(re)(re)。

  馬氏體不銹鋼管在高溫奧氏體化溫度保溫和(he)高溫淬火(huo)后，因鋼內(nei)存在內(nei)應力大和(he)脆化等問題，應及時進行回(hui)火(huo)，以免產生裂紋，并可(ke)獲得實用的綜合(he)性能(neng)。
