不銹鋼焊條施焊過程中焊條熔化至整根長度的2/3時，焊條尾部會發紅（甚至藥皮于裂）、飛濺增大、焊縫凸起、焊縫成形惡化、脫渣困難。產生上述現象的主要原因是由于奧氏體不銹鋼焊芯的電阻率大、導熱性差；不(bu)銹鋼焊(han)接多數采用短弧焊接，所以熔滴過渡形以大熔滴短路過渡較多，而短路過渡期間焊接電流很大，焊芯電阻產生的熱量占電弧熱份很大，奧氏體導熱很慢，隨著焊接時間的增加奧氏體不銹鋼焊芯的電阻熱不斷上升，致使恨至整根焊條長約2/3時，焊條尾部便會發紅。又由于不銹鋼焊芯線脹系數較大（比H08A焊芯的線脹系數大50％），當焊條尾部發紅時，焊芯尺寸有較大的伸長和擴展，使藥皮承受極大的擴脹力（藥皮膨脹系數與焊芯膨脹系數不一致，且藥皮強度低于焊芯的強度）而導致藥皮開裂，使焊條工藝性急劇下降。
為了減少或避免不銹鋼焊條的尾部發紅和藥皮開裂現象，可采取以下措施。
①. 改變焊芯(xin)(xin)材(cai)質，采用鉻不銹(xiu)鋼或(huo)低碳鋼焊芯(xin)(xin)。例(li)如(ru)以H08A為焊芯(xin)(xin)，在(zai)藥皮中加人了鐵粉和(he)高鉻、鎳的原材(cai)料，通(tong)過藥皮過渡合金元(yuan)素方式而獲(huo)得高熔(rong)敷效率(lv)的不銹(xiu)鋼焊條(tiao)（例(li)如(ru)A102T不銹(xiu)鋼焊條(tiao)）。該焊條(tiao)施焊時電(dian)弧穩(wen)定，熔(rong)渣流動(dong)良好(hao)，脫渣容易且藥皮不發紅，無藥皮開裂現象。
②. 采用不銹鋼焊(han)芯，通過改變藥皮(pi)成(cheng)分來(lai)提(ti)高(gao)電(dian)弧(hu)電(dian)壓，熔滴(di)(di)過渡形式(shi)采用細滴(di)(di)渣壁(bi)過渡，由于細小的(de)熔滴(di)(di)只(zhi)占焊(han)芯截面的(de)較小部分，因而(er)使(shi)(shi)焊(han)芯的(de)熔化加快，從(cong)而(er)減(jian)少電(dian)阻熱，以降低焊(han)芯表面溫(wen)度，使(shi)(shi)藥皮(pi)的(de)熔化速(su)度減(jian)慢(man)，促(cu)使(shi)(shi)其形成(cheng)深(shen)套筒。深(shen)套筒的(de)形成(cheng)提(ti)高(gao)了(le)電(dian)弧(hu)的(de)名義電(dian)壓，在保(bao)持(chi)電(dian)弧(hu)功率(lv)一定的(de)條(tiao)件(jian)下，即(ji)可減(jian)小焊(han)接電(dian)流，從(cong)而(er)避免了(le)焊(han)條(tiao)尾部發紅，并改善(shan)了(le)焊(han)接的(de)綜合工藝性能。
可防(fang)止焊(han)(han)條發紅、藥(yao)皮開(kai)裂(lie)的焊(han)(han)條包括 A042Si、A042Mn、A052、A101、A201A、102A和A102T等牌(pai)號，詳見表2-6。

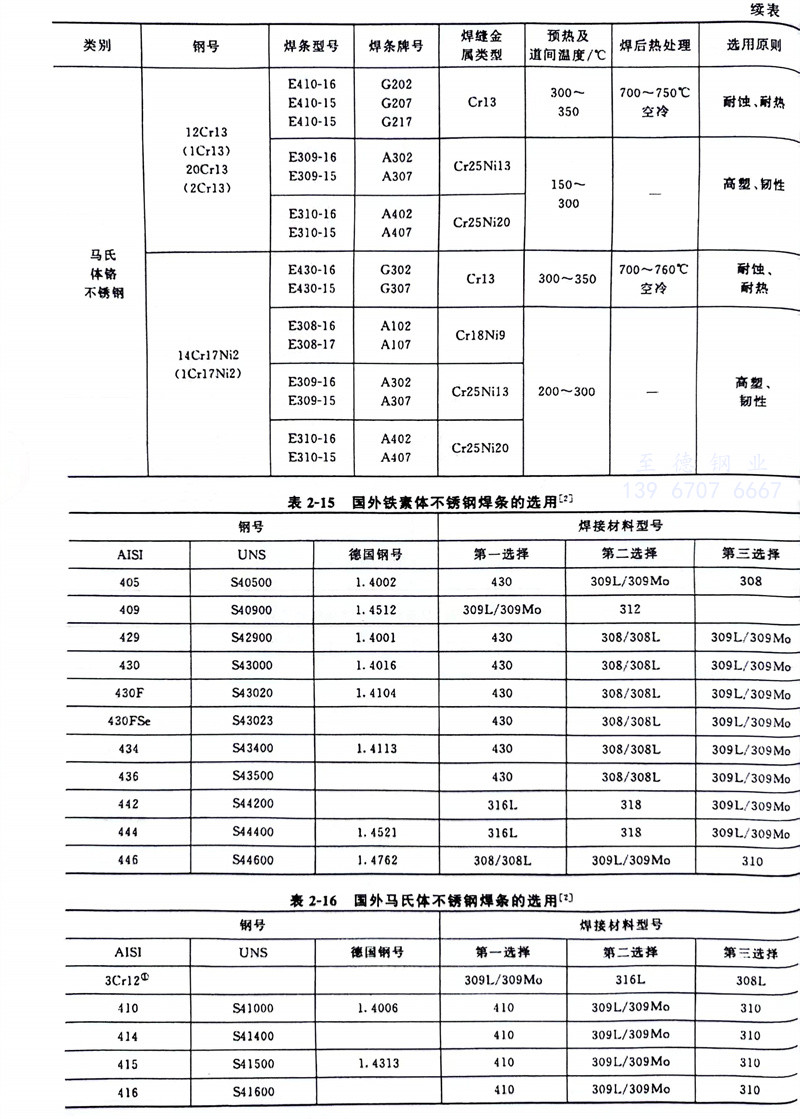

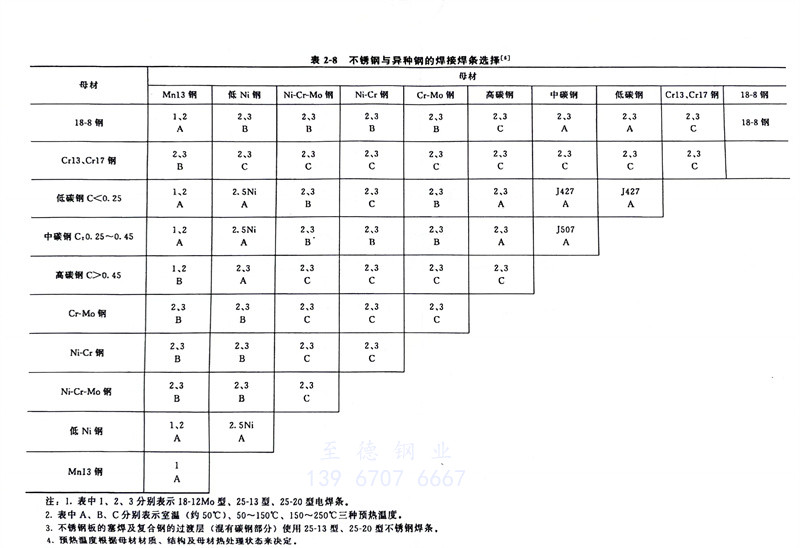

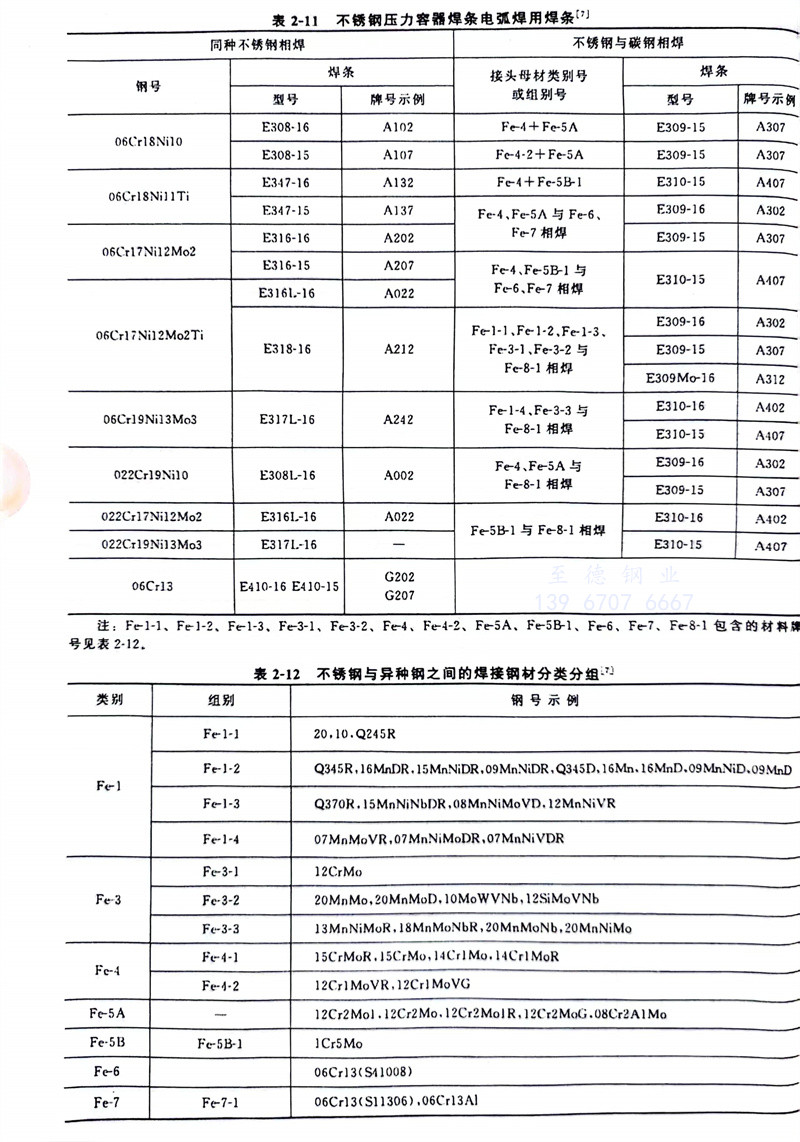

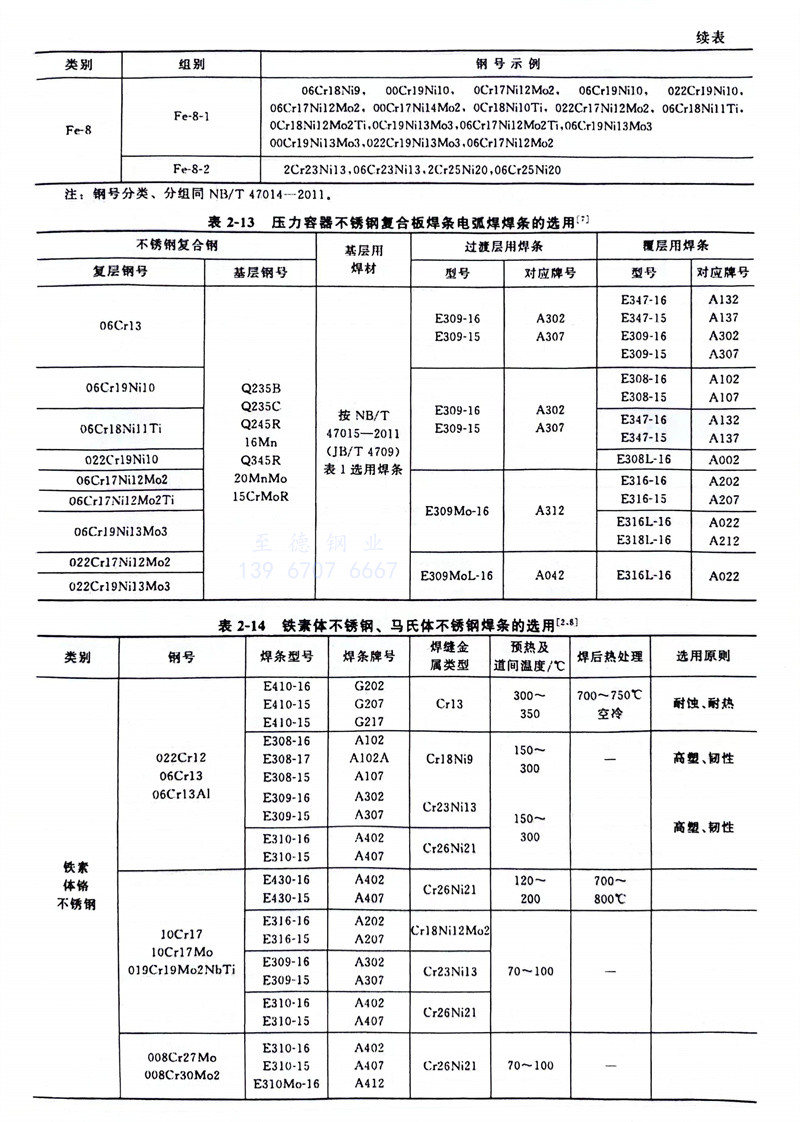

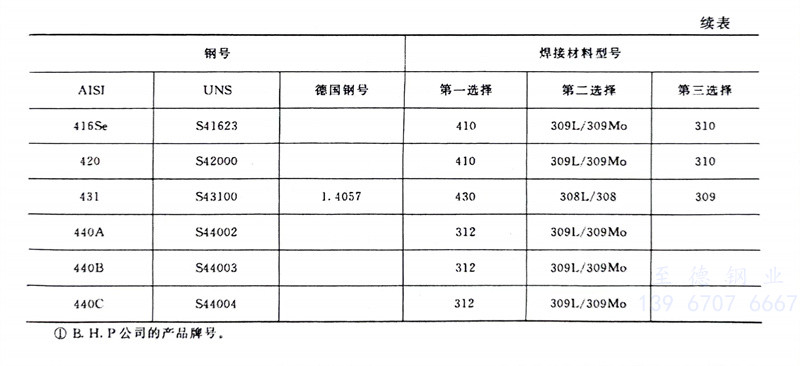

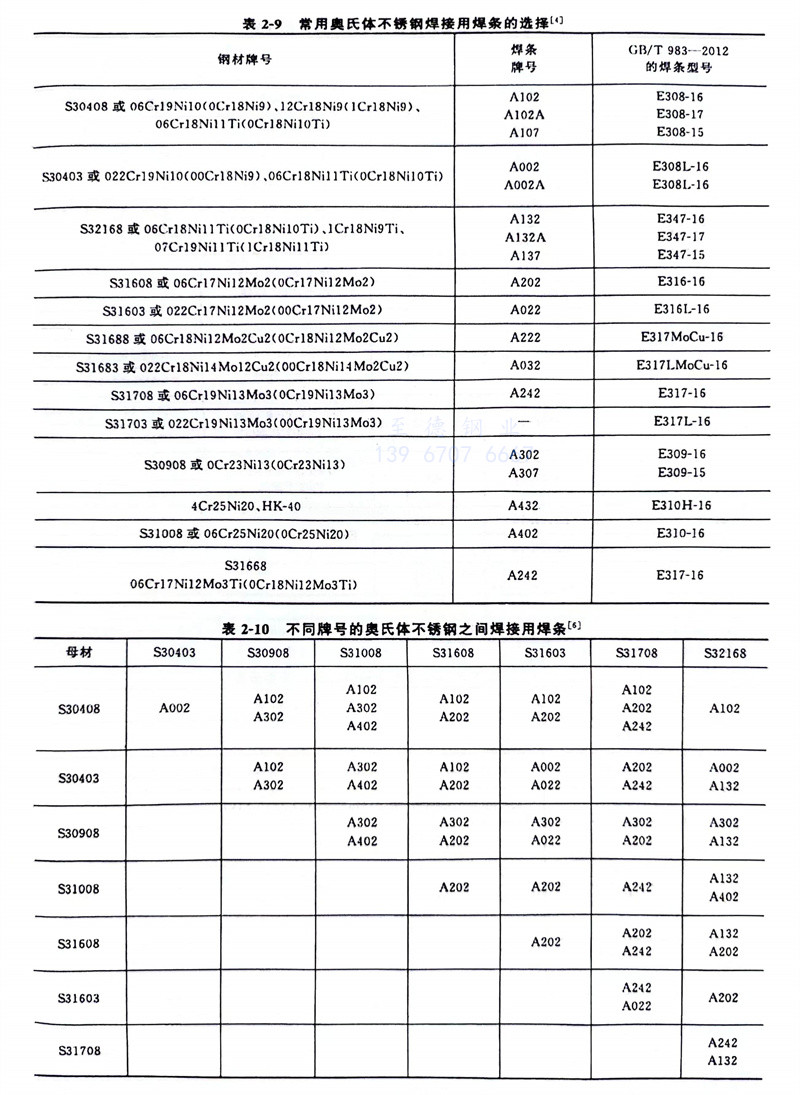

不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)的(de)(de)(de)選(xuan)(xuan)擇(ze)見表(biao)(biao)2-5（含力學性能和(he)熱(re)處(chu)理要求(qiu)）、表(biao)(biao)2-6（含焊(han)(han)條(tiao)(tiao)牌號與型號的(de)(de)(de)對應關系）、表(biao)(biao)2-8（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)與異種鋼(gang)(gang)(gang)(gang)的(de)(de)(de)焊(han)(han)接(jie)焊(han)(han)條(tiao)(tiao)的(de)(de)(de)選(xuan)(xuan)擇(ze)原則）、表(biao)(biao)2-9（適(shi)(shi)用(yong)(yong)(yong)于(yu)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)之間(jian)的(de)(de)(de)焊(han)(han)接(jie)）、表(biao)(biao)2-10（適(shi)(shi)用(yong)(yong)(yong)于(yu)不(bu)(bu)同牌號的(de)(de)(de)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)之間(jian)的(de)(de)(de)焊(han)(han)接(jie)）、表(biao)(biao)2-11（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)壓力容器焊(han)(han)條(tiao)(tiao)電弧焊(han)(han)用(yong)(yong)(yong)焊(han)(han)條(tiao)(tiao)選(xuan)(xuan)擇(ze)）、表(biao)(biao)2-13（適(shi)(shi)用(yong)(yong)(yong)于(yu)焊(han)(han)接(jie)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)復合板時焊(han)(han)條(tiao)(tiao)的(de)(de)(de)選(xuan)(xuan)用(yong)(yong)(yong)）、表(biao)(biao)2-14（鐵(tie)素體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)、馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)接(jie)用(yong)(yong)(yong)焊(han)(han)條(tiao)(tiao)），不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)與異種鋼(gang)(gang)(gang)(gang)之間(jian)的(de)(de)(de)焊(han)(han)接(jie)鋼(gang)(gang)(gang)(gang)材分類(lei)分組見表(biao)(biao)2-12。國外鐵(tie)素體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)的(de)(de)(de)選(xuan)(xuan)用(yong)(yong)(yong)見表(biao)(biao)2-15，國外馬氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)焊(han)(han)條(tiao)(tiao)的(de)(de)(de)選(xuan)(xuan)用(yong)(yong)(yong)見表(biao)(biao)2-16。
