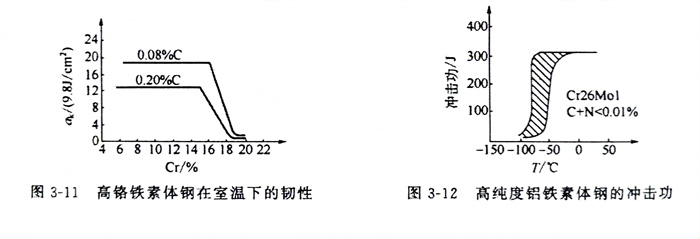

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高純度的(de)(de)高鉻鐵素體鋼有優秀的(de)(de)耐(nai)應力腐蝕開裂性(xing)(xing)能，而(er)且(qie)純度提高后缺(que)口敏(min)感性(xing)(xing)并不很大，室溫及低溫下的(de)(de)韌(ren)性(xing)(xing)顯著(zhu)(zhu)提高，如圖3-12所示。因而(er)焊(han)(han)接時(shi)的(de)(de)裂紋傾向可顯著(zhu)(zhu)降低。可見，盡量(liang)限制鋼和焊(han)(han)縫中的(de)(de)碳、氮等(deng)雜(za)質含(han)量(liang)，可以顯著(zhu)(zhu)改(gai)善可焊(han)(han)性(xing)(xing)。
