為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不(bu)銹鋼(gang)復合(he)板。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

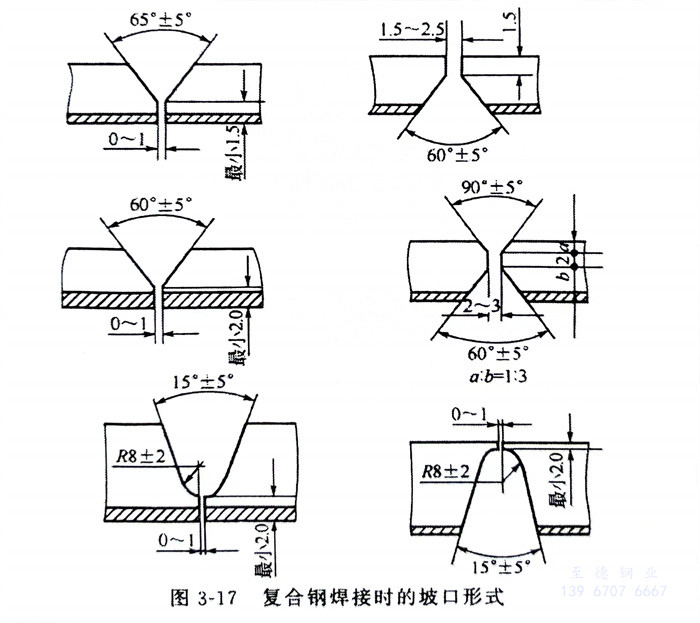

  焊(han)(han)接(jie)(jie)復合鋼板(ban)，有(you)其獨特的(de)焊(han)(han)接(jie)(jie)特點，焊(han)(han)接(jie)(jie)順序可(ke)(ke)先從基(ji)(ji)體(ti)一(yi)側(ce)開始焊(han)(han)接(jie)(jie)，也可(ke)(ke)先從覆層(ceng)一(yi)側(ce)開始焊(han)(han)接(jie)(jie)。此兩(liang)種焊(han)(han)接(jie)(jie)順序各有(you)其不(bu)同(tong)的(de)坡口形式，如圖3-17所示。先從基(ji)(ji)體(ti)一(yi)側(ce)開始焊(han)(han)接(jie)(jie)，基(ji)(ji)體(ti)焊(han)(han)完之(zhi)后，可(ke)(ke)以(yi)應用鏟根方(fang)(fang)式，也可(ke)(ke)以(yi)用預(yu)加工方(fang)(fang)式焊(han)(han)接(jie)(jie)覆層(ceng)。用同(tong)樣(yang)方(fang)(fang)法(fa)也可(ke)(ke)以(yi)先焊(han)(han)覆層(ceng)，但(dan)先焊(han)(han)覆層(ceng)的(de)方(fang)(fang)法(fa)相對消耗不(bu)銹(xiu)鋼焊(han)(han)接(jie)(jie)材(cai)料(liao)較多，成本稍高，所以(yi)通常先從基(ji)(ji)體(ti)一(yi)側(ce)開始焊(han)(han)接(jie)(jie)。

  為了保證(zheng)復合鋼板不失去原(yuan)有的綜合性(xing)能，覆層和基層要(yao)分別焊接。基體(ti)與覆層可分別選用各(ge)自(zi)適用的焊接材料焊接。

  為避免焊(han)接裂(lie)紋并且使覆(fu)(fu)層(ceng)耐蝕性不降低，必(bi)須在覆(fu)(fu)層(ceng)和基層(ceng)之(zhi)間采用(yong)過渡層(ceng)焊(han)縫，同時(shi)要注意基體(ti)材料(liao)的(de)稀(xi)釋作用(yong)，應(ying)先用(yong)鉻、鎳含量稍高的(de)奧氏體(ti)填充金屬來焊(han)接過渡焊(han)縫，以防止(zhi)產(chan)生硬脆組織。

  如(ru)果條件允許，復合(he)鋼(gang)的(de)(de)基(ji)體(ti)很薄時，也可(ke)用奧氏(shi)體(ti)填充金(jin)屬焊接復合(he)鋼(gang)的(de)(de)全厚度。此時，要考慮基(ji)體(ti)材料(liao)的(de)(de)稀釋作用，選擇鉻(ge)、鎳含量較(jiao)高的(de)(de)填充金(jin)屬。

  在(zai)壓力容器制造中，有時(shi)也遇(yu)到復(fu)合鋼與奧氏體不(bu)銹(xiu)(xiu)鋼焊(han)接，這(zhe)時(shi)，可以采用(yong)圖3-16所示的(de)焊(han)接順序，先(xian)在(zai)復(fu)合鋼的(de)坡口面上用(yong)不(bu)銹(xiu)(xiu)鋼焊(han)接材料進行隔離(li)層(ceng)堆焊(han)，然(ran)后再與不(bu)銹(xiu)(xiu)鋼焊(han)接。
