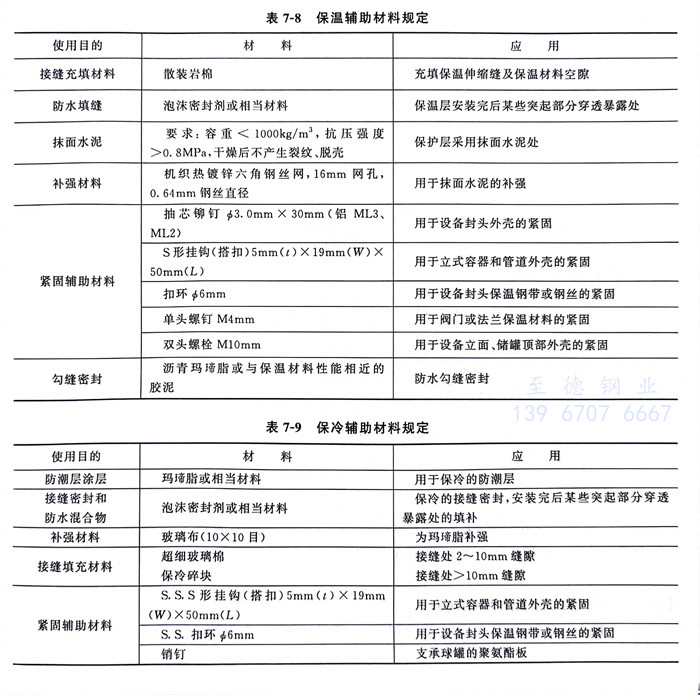

保溫輔助材(cai)料規(gui)定見(jian)表7-8 ，保冷輔助材(cai)料規(gui)定見(jian)表 7-9。

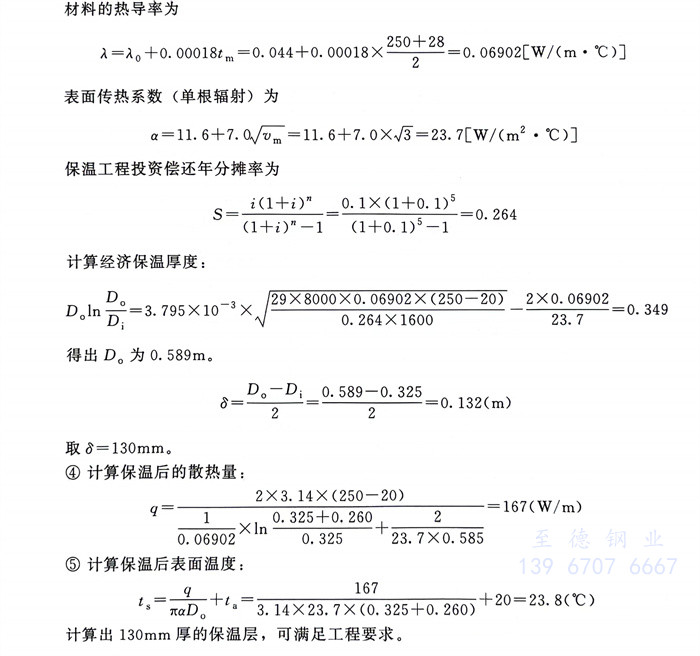

一(yi)、保溫(wen)厚度計算工程實例

  某輸油管線常年運轉，直徑及(ji)壁厚為(wei)(wei)?325x6;；管內(nei)介質溫度(du)(du)為(wei)(wei)250℃；年平均環境溫度(du)(du)為(wei)(wei)20℃；年平均風速為(wei)(wei)3m／s，試選(xuan)擇保溫材料并計(ji)算保溫層厚度(du)(du)、散(san)熱量和保溫后外表面(mian)溫度(du)(du)。

  ①. 原始數據：年運行時間8000h；投資計息年數n=5年；年利率i=10%（復利率）；預計能源價格f_n=29元/10⁶kJ

  ②. 根據介質輸送溫度t=250℃，查絕熱材料性能表，選用巖棉材料制品，隔熱材料的單位造價P;=1600元/m³

  ③. 計(ji)算保(bao)溫層厚(hou)度(du)(du)：按經濟(ji)厚(hou)度(du)(du)計(ji)算方法確(que)定保(bao)溫層厚(hou)度(du)(du)（按SH／T3010）。設保(bao)溫層外表面(mian)溫度(du)(du)為28℃。

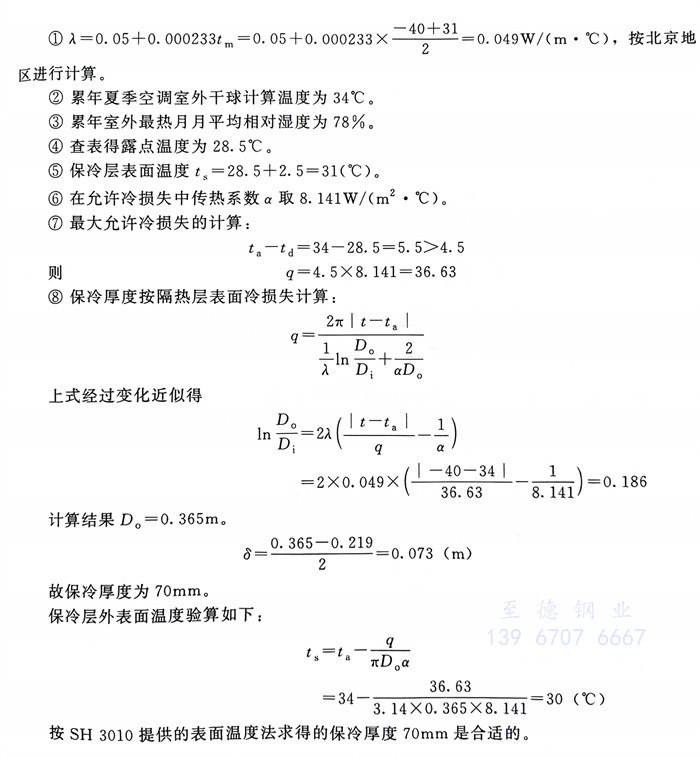

二、保冷厚度計算工程(cheng)實(shi)例(li)

 ?219管道(dao)一根，管內介質(zhi)溫(wen)度(du)-40℃，需采用泡沫玻璃管殼進(jin)行保(bao)冷(leng)，計算其保(bao)冷(leng)厚度(du)。
