工程實例一

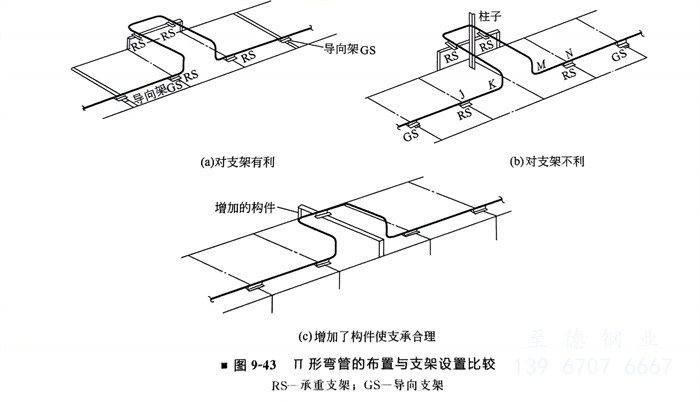

  Ⅱ形彎管(guan)的(de)布(bu)置與(yu)支架設置的(de)比較（圖9-43）

  圖(tu)9-43（a）優于圖(tu)9-43（b），因在圖(tu)9-43（b）中JK及MN管(guan)段(duan)太(tai)長，管(guan)道易下(xia)垂。

工程實例二

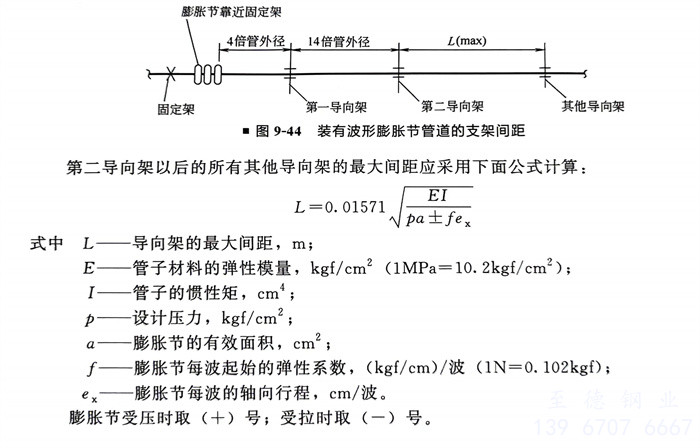

  裝有(you)波(bo)形膨脹節(jie)管道的支架間距（圖(tu)9-44）

  根據美國膨(peng)脹節(jie)制造(zao)商(shang)協(xie)會EJMA的標準，裝有波形(xing)膨(peng)脹節(jie)的管道，支架的設置應(ying)按圖(tu)9-44所(suo)示(shi)。

工(gong)程實例三(san)

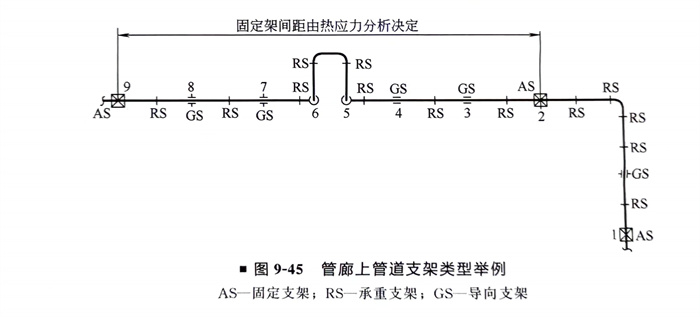

  管廊上(shang)管道(dao)的(de)支架(jia)（圖9-45）

   ①. 管(guan)(guan)(guan)(guan)廊上管(guan)(guan)(guan)(guan)道(dao)支架的(de)(de)間距(ju)，受到管(guan)(guan)(guan)(guan)廊結構的(de)(de)梁(liang)及(ji)柱間距(ju)的(de)(de)限制(zhi)。小管(guan)(guan)(guan)(guan)道(dao)支架間距(ju)一般(ban)為3m，大管(guan)(guan)(guan)(guan)道(dao)支架間距(ju)為6m。對于小管(guan)(guan)(guan)(guan)道(dao)的(de)(de)最大允許支架間距(ju)小于3m時，最好(hao)利用大管(guan)(guan)(guan)(guan)支承(cheng)小管(guan)(guan)(guan)(guan)，或在管(guan)(guan)(guan)(guan)廊的(de)(de)梁(liang)兩側另增加懸臂(bei)梁(liang)。對于大直徑管(guan)(guan)(guan)(guan)道(dao)只需在主梁(liang)上支承(cheng)就夠(gou)了。

   ②. 設固(gu)定架的注(zhu)意點：一般應在(zai)柱(zhu)子(zi)軸(zhou)線的主(zhu)梁上(shang)設置(zhi)，不(bu)要(yao)設在(zai)次(ci)梁上(shang)；盡(jin)量不(bu)要(yao)使固(gu)定架兩側的推力相差過大。

   ③. 設(she)有Ⅱ形膨脹彎時，圖9-45中4～5點及6～7點的距離要適當，可按柔(rou)性分(fen)析決(jue)定（一般可按40倍公稱(cheng)直徑考(kao)慮），同時考(kao)慮管(guan)道(dao)(dao)的橫向位移不至于太(tai)大，此外1～2點之間的管(guan)道(dao)(dao)應有充分(fen)的柔(rou)性。

工程實(shi)例四

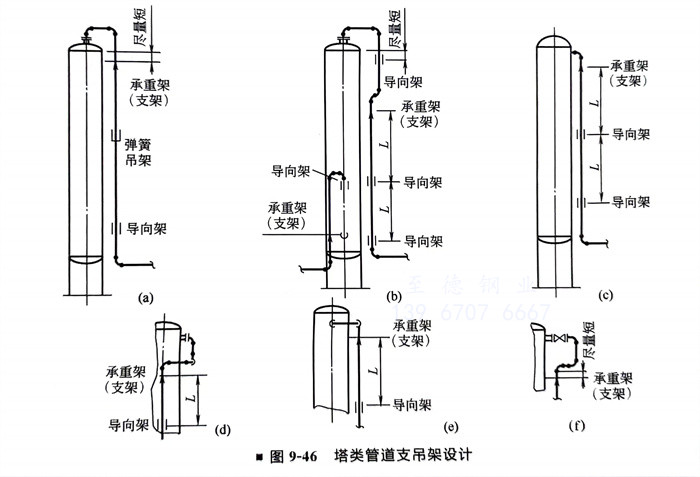

  塔(ta)類管道的支(zhi)吊架(jia)設(she)計（圖9-46）
