裝(zhuang)置(zhi)設備(bei)(bei)布置(zhi)圖(tu)(tu)的圖(tu)(tu)例可以參(can)考(kao)SH/T 3052《石油化工配管工程設計圖(tu)(tu)例》。在此僅列出(chu)一些常用圖(tu)(tu)例供參(can)考(kao)。對(dui)于管道布置(zhi)圖(tu)(tu)，可根據實際(ji)需要派生。在繪制設備(bei)(bei)布置(zhi)圖(tu)(tu)時，應按設備(bei)(bei)的實際(ji)外形輪(lun)廓線繪制。

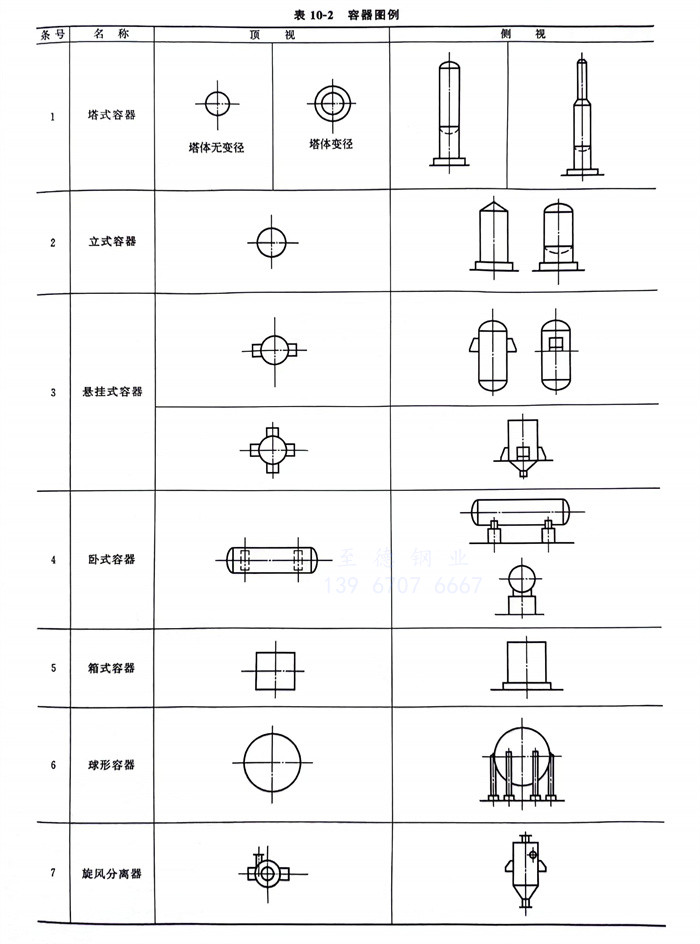

①. 容器（表10-2）。

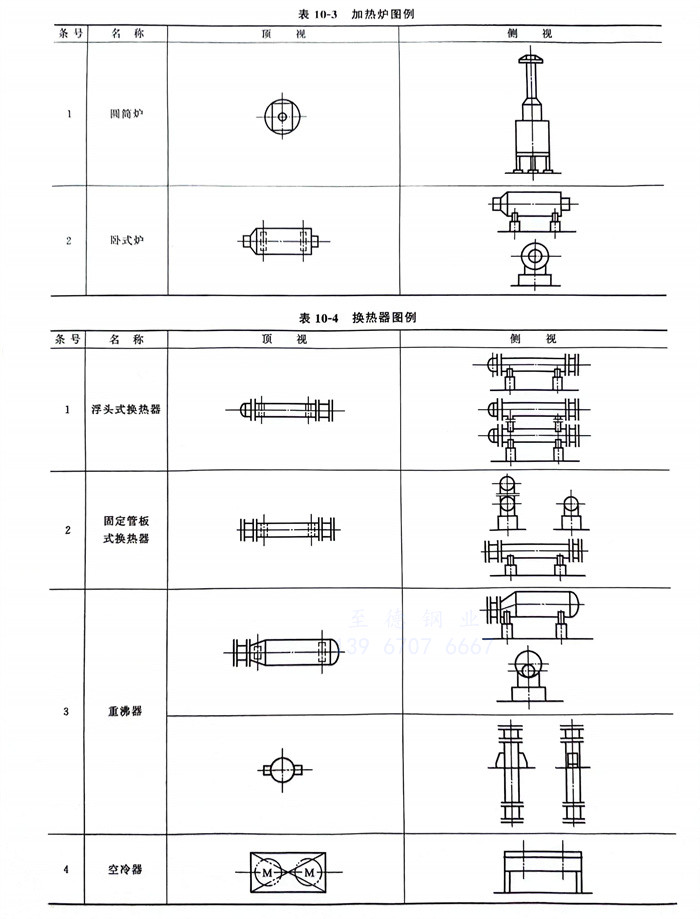

②. 加熱(re)爐（表(biao)10-3）。
③. 換熱器（表10-4）。

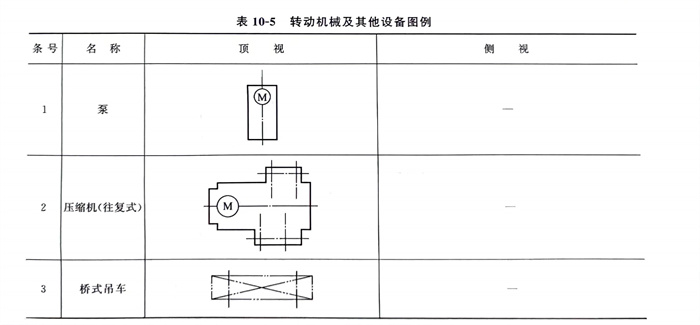

④. 轉動機械(xie)及其他(ta)（表10-5）。
