①. 管道布置平面圖(tu)應按比例繪制(zhi)。

  ②. 畫出裝(zhuang)置區內所有(you)的建、構(gou)筑(zhu)物(wu)，表(biao)示(shi)出梁柱、門、窗、墻(qiang)、平臺、梯(ti)子(zi)、斜撐、欄桿、吊車軌、設備機泵(beng)的基礎、圍堰等的位置及大(da)小。建、構(gou)筑(zhu)物(wu)的縱(zong)橫(heng)向軸線最好按整個裝(zhuang)置統一編號。

  ③. 畫(hua)出(chu)裝(zhuang)置區內所有的設(she)(she)備機(ji)泵并定位(wei)，對于復雜(za)的大型機(ji)泵最好(hao)畫(hua)出(chu)其大致(zhi)的輪廓外形，設(she)(she)備的管口應以雙(shuang)線表示。為了便于判斷管道布置圖和平臺(tai)梯子(zi)的位(wei)置是(shi)否合理，最好(hao)將(jiang)設(she)(she)備的儀(yi)表管口、塔頂吊柱、設(she)(she)備上的附屬裝(zhuang)置（如攪拌裝(zhuang)置、加料裝(zhuang)置等）畫(hua)出(chu)。

  ④. 畫(hua)出裝(zhuang)置(zhi)區內所(suo)有(you)的管(guan)(guan)道(dao)走向(xiang)及其所(suo)有(you)組成件（包括(kuo)焊接(jie)在管(guan)(guan)道(dao)上(shang)的所(suo)有(you)儀表元件）的位(wei)置(zhi)，表示出組裝(zhuang)焊縫的位(wei)置(zhi)。伴熱管(guan)(guan)只畫(hua)出伴熱蒸汽分配(pei)站(zhan)和凝(ning)結水收集站(zhan)（如果項目有(you)要求，則可以在管(guan)(guan)道(dao)布置(zhi)平面圖(tu)上(shang)和軸測圖(tu)上(shang)表示出伴熱管(guan)(guan)的走向(xiang)和起止點）。大型復雜的特(te)殊閥門宜畫(hua)出其大致輪廓外形(xing)。

  ⑤. 畫出就地安裝的儀(yi)表箱，但不需(xu)要標(biao)注定位尺寸。

  ⑥. 標注(zhu)(zhu)出管(guan)線(xian)號(hao)（管(guan)線(xian)號(hao)一般包(bao)括管(guan)徑、介(jie)質(zhi)類別、材(cai)料(liao)選用(yong)等(deng)級、管(guan)道編號(hao)、隔熱、伴熱等(deng)信息）、坡度、流向等(deng)。這(zhe)些標注(zhu)(zhu)應整齊有序(xu)，適當集中，便(bian)于查(cha)找。

  ⑦. 若平面圖(tu)太復雜，可將圖(tu)紙(zhi)分層，分別畫(hua)出。

    a. 當塔(ta)與管廊(lang)連接時(shi)，塔(ta)和(he)管廊(lang)應表(biao)示在同一張圖上。

    b. 當設備(bei)布(bu)置在(zai)管廊下時，應將設備(bei)與管廊分開表(biao)示(shi)在(zai)不同(tong)的平面圖上。

    c. 大(da)型(xing)壓縮機除主管外(wai)，有許(xu)多小口徑管道（油管、排放(fang)管等(deng)），這時，應將這些(xie)小口徑管道另外(wai)出(chu)圖(tu)。

    d. 人工操(cao)作(zuo)的管道部件應與其(qi)操(cao)作(zuo)平臺一起表(biao)示。

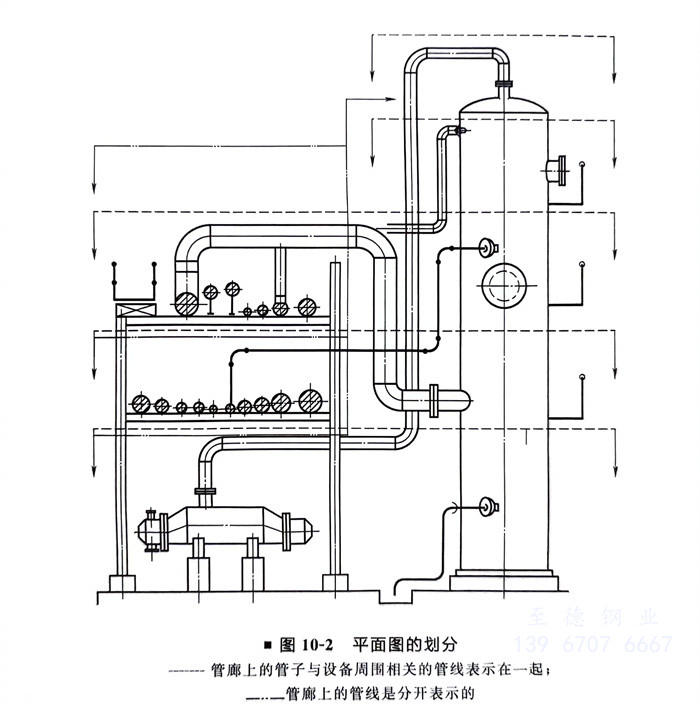

      圖(tu)10-2所(suo)示(shi)為平面(mian)圖(tu)的劃分。

  ⑧. 管道布置平面圖上其(qi)他內容（北向標、管口方位表、標題欄(lan)、說明、文字的大小、線形(xing)等），應根(gen)據所(suo)在(zai)壓力管道行業的制圖標準規范或(huo)者(zhe)所(suo)在(zai)單位的工程(cheng)標準統(tong)一規范。
